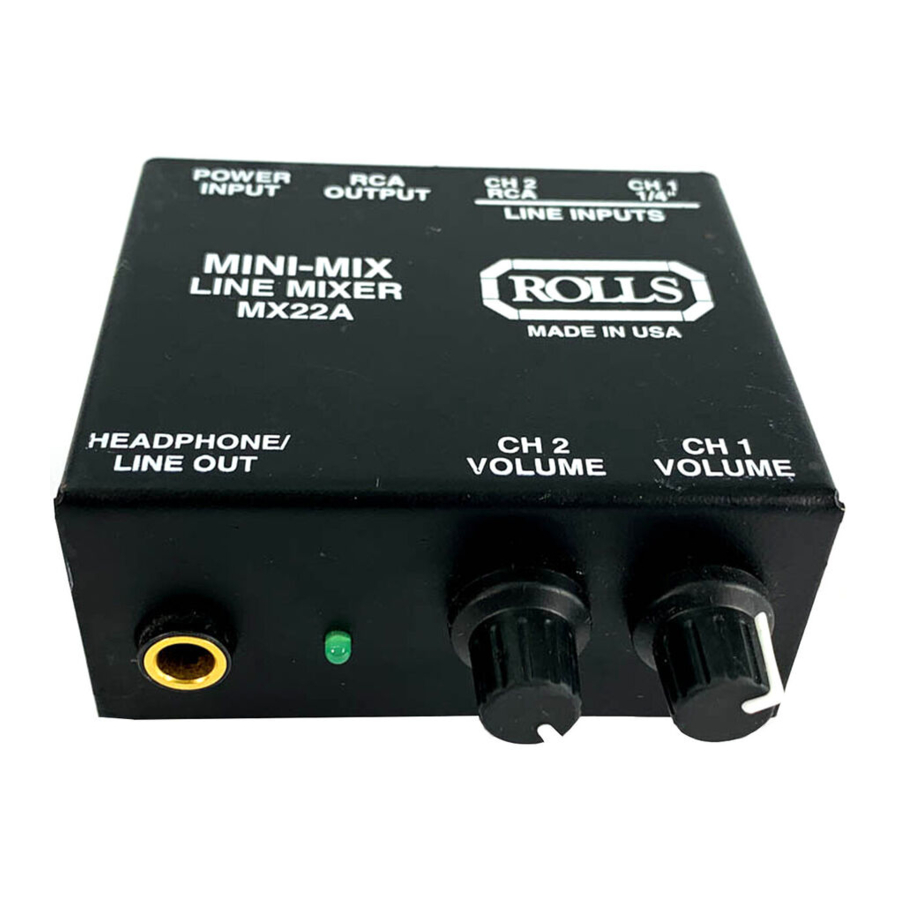

Rolls MX22A - MINI-MIX Instrukcja obsługi miksera liniowego
WPROWADZENIE
MX22A to dwukanałowy mikser do miksowania sygnału liniowego 1/4" takiego jak mikrofon bezprzewodowy oraz stereofonicznego sygnału RCA takiego jak odtwarzacz CD. MX22A ma wystarczającą moc wyjściową, aby sterować bezpośrednio wzmacniaczem mocy i jest idealny dla instruktorów audio/wideo i aerobiku.

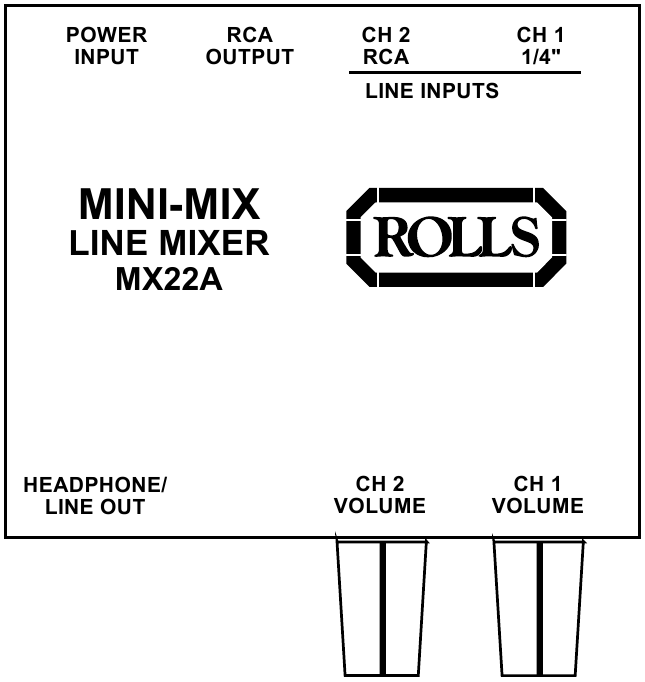

OPIS
CH 1 1/4" Input: Gniazdo 1/4" niesymetryczne do odbierania sygnałów o poziomie liniowym lub instrumentalnym.
CH 2 RCA Input: Stereofoniczne wejście RCA do odbierania sygnałów o poziomie liniowym. Sygnały te są miksowane do mono.
Line 1 Volume: Kontroluje poziom sygnału z Kanału 1.
Line 2 Volume: Kontroluje poziom sygnału z Kanału 2.
Line Outputs: Podwójne monofoniczne gniazda RCA i 1/4" do podłączenia do urządzenia wejściowego liniowego, takiego jak mikser.
Power Input: Do podłączenia do zasilacza.

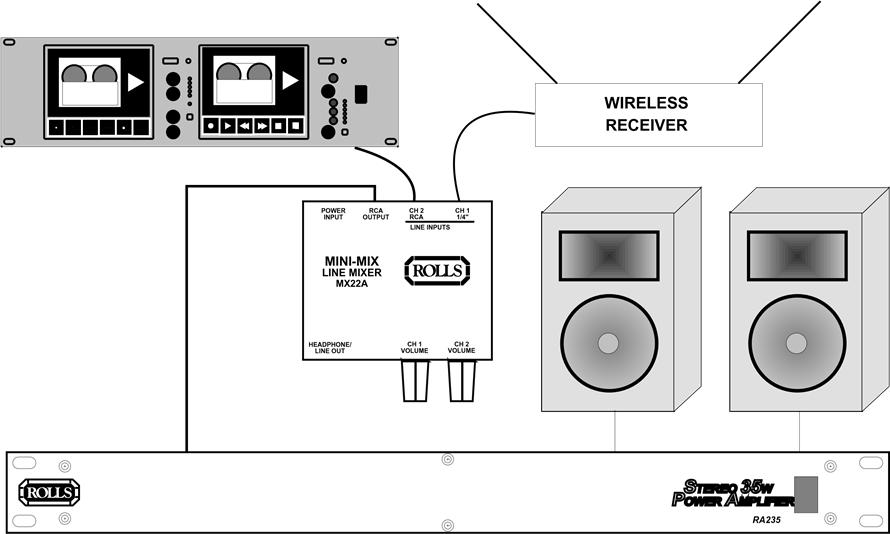

PRZYKŁAD

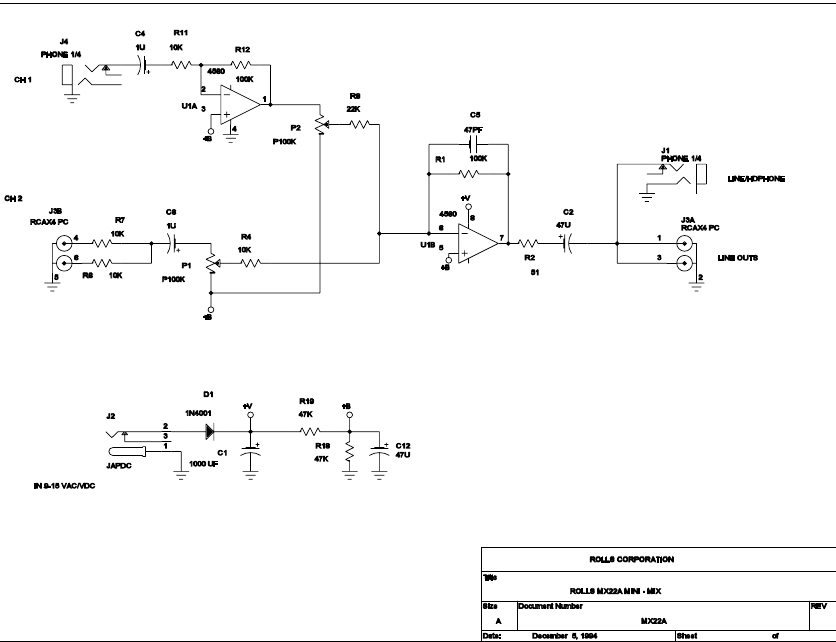

SCHEMAT
SPECYFIKACJE
| CH1 Max Gain: | 32 dB |
| CH2 Max Gain: | 20 dB |
| CH1 Input Impedance: | 10K Ohms |
| CH2 Input Impedance: | 20K Ohms |
| Output Impedance: | 50 Ohms |
| Power: | 12 VDC 100mA (typical) |
| Size: | 2.75" x 2.35" x 1.5" (7 x 6 x 3.8 cm) |
| Weight: | 1lb (.45Kg) |
Pobierz instrukcję
Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.
Pobierz Rolls MX22A - MINI-MIX Instrukcja obsługi miksera liniowego
