Rolls MX22A - MINI-MIX Mixer de Linie Manual
INTRODUCERE
MX22A este un mixer cu două canale pentru mixarea unui semnal de linie de 1/4", cum ar fi un microfon wireless, și un semnal RCA stereo, cum ar fi un CD player. MX22A are suficientă putere de ieșire pentru a alimenta direct un amplificator de putere și este ideal pentru instructori audio/video și de aerobic.

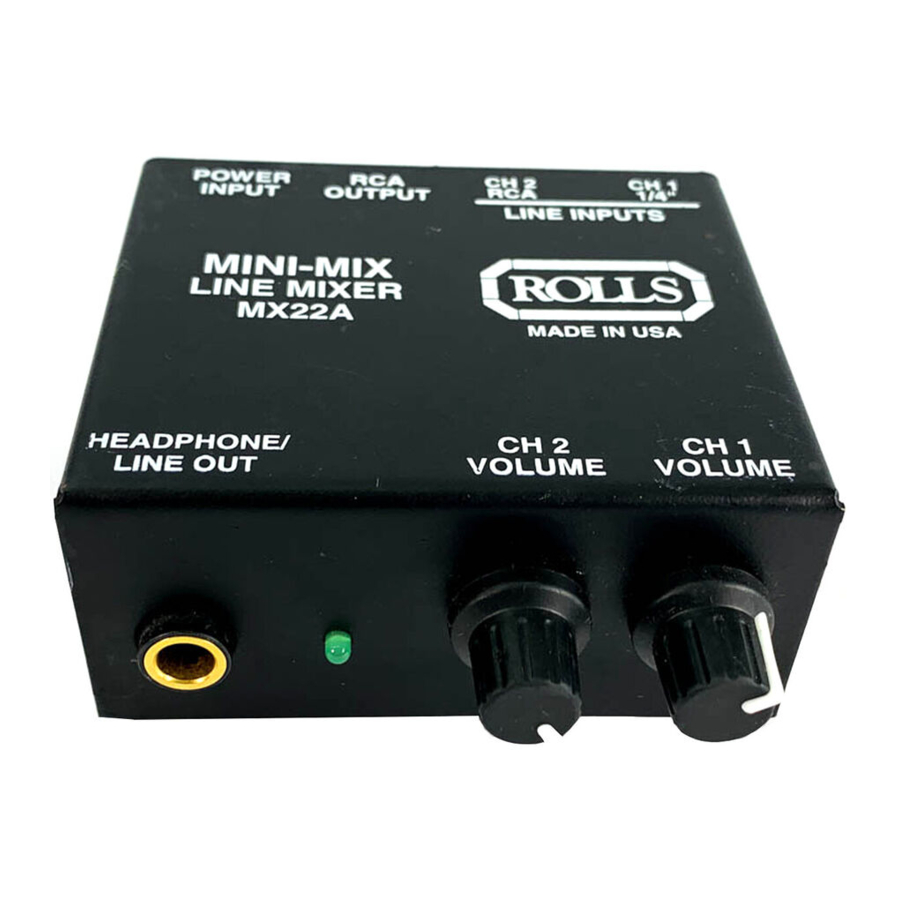

DESCRIERE
CH 1 1/4" Input (Intrare): Mufă de 1/4" nebalansată pentru recepționarea semnalelor de nivel de linie sau instrument.
CH 2 RCA Input (Intrare): Intrare RCA stereo pentru recepționarea semnalelor de nivel de linie. Aceste semnale sunt mixate în mono.
Line 1 Volume (Volum): Controlează nivelul semnalului de la Canalul 1.
Line 2 Volume (Volum): Controlează nivelul semnalului de la Canalul 2.
Line Outputs (Ieșiri de Linie): Mufe RCA și 1/4" dual mono pentru conectarea la un dispozitiv de intrare de linie, cum ar fi un mixer.
Power Input (Intrare de Alimentare): Pentru conectarea la sursa de alimentare.
EXEMPLU
SCHEMĂ
SPECIFICAȚII
| CH1 Max Gain (Câștig Maxim): | 32 dB |
| CH2 Max Gain (Câștig Maxim): | 20 dB |
| CH1 Input Impedance (Impedanță de Intrare): | 10K Ohms |
| CH2 Input Impedance (Impedanță de Intrare): | 20K Ohms |
| Output Impedance (Impedanță de Ieșire): | 50 Ohms |
| Power (Alimentare): | 12 VDC 100mA (tipic) |
| Size (Dimensiune): | 2.75" x 2.35" x 1.5" (7 x 6 x 3.8 cm) |
| Weight (Greutate): | 1lb (.45Kg) |
