Manual do Lull 1044C, 70010361

Preparação da máquina

1. Mantenha a máquina em uma área onde a temperatura seja de pelo menos 20 °C (70 °F). Deixe a máquina parada até que a superfície da máquina atinja essa temperatura.

1. Estacione a máquina em uma superfície firme e nivelada. Nivele a máquina em relação ao solo, retraia totalmente a lança, levante a lança a aproximadamente 40°, coloque a alavanca de seleção de deslocamento na posição (N) NEUTRO e acione o freio de estacionamento.

   NÃO fique embaixo de uma lança levantada, a menos que a lança esteja bloqueada. Sempre bloqueie a lança antes de fazer qualquer manutenção que exija que a lança seja levantada.
2. Com o modo de direção nas quatro rodas, gire as rodas totalmente para a direita. Desligue o motor.
3. Coloque uma etiqueta de "Não opere" tanto na chave de ignição quanto no volante, informando que a máquina não deve ser operada.
4. Desconecte o cabo negativo (-) da bateria do terminal negativo (-) da bateria.
5. Limpe a superfície das aberturas da cabine (1) com um limpador de vidro. NÃO use limpador de vidro à base de amônia.

Observação: Se a grade da claraboia (2) estiver excessivamente suja, limpe agora. A limpeza será mais difícil depois que a instalação for concluída.

TODOS OS DESENHOS SÃO APENAS PARA REFERÊNCIA

Preparação do para-brisa/claraboia

1. Disponha as peças com a borda preta voltada para cima. Coloque o vidro em uma superfície protetora, como a embalagem plástica com bolhas ou papelão.
2. Usando limpador de vidro, limpe o vidro da claraboia e o para-brisa.

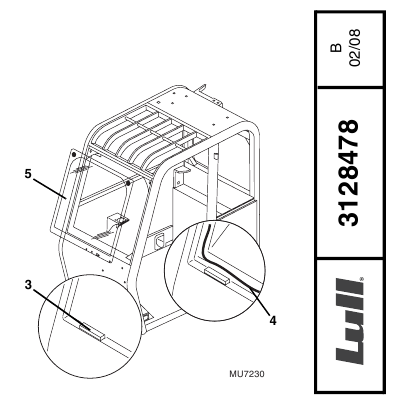

Instalação do para-brisa

1. Fixe dois dos blocos de apoio com adesivo (3) na borda inferior da abertura da cabine. Esses blocos protegerão a borda inferior do vidro.
2. Aplique um cordão de selante de uretano (4) com diâmetro de 9 a 13 mm (3/8" a 1/2") ao redor da abertura.


3. Coloque o vidro do para-brisa (5) na abertura da cabine. Certifique-se de que esteja centralizado na abertura e não entre em contato com nenhum metal da cabine. É necessário espaço entre o vidro e o metal da cabine para possível expansão e contração. Pressione o vidro firmemente no lugar para garantir a colagem adequada do vidro e do selante. Cole com fita adesiva os cantos do para-brisa na cabine até que o selante de uretano tenha curado.

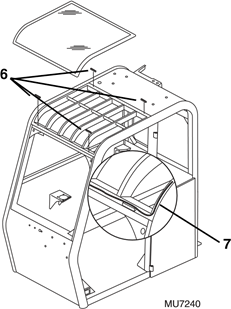

Instalação da claraboia

1. Fixe quatro dos blocos de apoio (6) ao redor da abertura superior da cabine. Coloque os blocos de apoio de forma que fiquem completamente sob o vidro e paralelos à borda da abertura.

2. Aplique um cordão de selante de uretano (7) com diâmetro de 9 a 13 mm (3/8" a 1/2") ao redor da abertura e sobre a parte superior dos blocos de apoio.
3. Coloque o vidro da claraboia na parte superior da abertura da cabine, com a borda frontal primeiro. Certifique-se de que esteja centralizado na abertura e não entre em contato com o metal da cabine. É necessário espaço entre o vidro e o metal da cabine para possível expansão e contração. Pressione o vidro firmemente no lugar para garantir a colagem adequada do vidro e do selante. Cole com fita adesiva os cantos da claraboia na cabine até que o selante de uretano tenha curado.
4. Evite usar a máquina enquanto o selante de uretano estiver curando. O tempo normal de cura para uretano é de 24 horas a 20 °C (70 °F) e 50% de umidade. Temperaturas e/ou umidade mais baixas aumentarão o tempo de cura.

Instalação do painel de vinil

Observação: A fita adesiva pode ser aplicada antes que o velcro seja fixado para fornecer um modelo na cabine.

1. Use água e sabão ou um limpador à base de álcool para limpar as superfícies de entrada da porta da cabine onde as tiras de velcro serão aplicadas. Deixe as superfícies secarem completamente. NÃO use um limpador de vidro à base de amônia.
2. Aplique as tiras de velcro (8). Faça fendas ou entalhes nas tiras de velcro para acomodar a instalação ao redor das dobradiças (9) no pilar central.

3. Remova qualquer fita adesiva e resíduo adesivo que possa ter sido usado para aplicar as tiras de velcro.
4. Conecte as seções externas de vinil, lado direito, traseira e entrada da porta, às tiras de velcro aplicadas.

Cuidados e manutenção da cabine

1. Ao entrar ou sair da cabine, certifique-se de que o zíper (1) esteja aberto o suficiente para permitir fácil entrada ou saída. Puxões constantes no zíper, nas seções de vinil e no velcro podem danificar a cabine com o tempo.
2. Para evitar danos aos visores de vinil, sempre use um pano de algodão macio e limpo com água morna e sabão neutro para a limpeza.
3. Enxágue toda a cabine para soltar e remover a sujeira da superfície antes de limpar os visores.

   Os visores de vinil transparente podem ser riscados mesmo quando pequenas partículas de sujeira estão sendo removidas. Use movimentos suaves e leves.
4. Nunca use limpadores de janela padrão ou solventes, alvejante ou limpadores à base de amônia para limpar qualquer parte da cabine.

   NÃO transporte a máquina com a cabine acoplada. Rajadas de vento e puxões repetidos podem danificar a cabine.

Use todas as precauções de segurança aplicáveis ao trabalhar sobre, ao redor ou sob qualquer máquina.
O tempo estimado para instalar o kit é de 2 horas, mais 32 horas de tempo de cura para o selante de uretano e o material adesivo de gancho.
