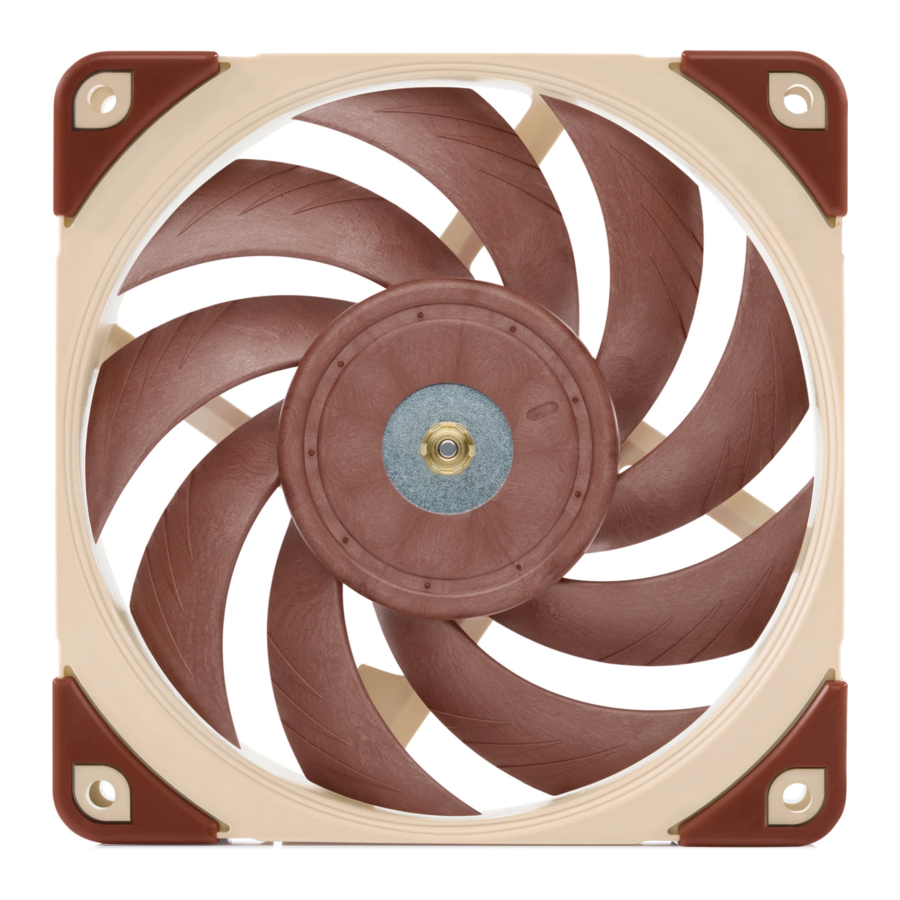

Manual do Ventilador Silencioso Noctua NF-A12x25 PWM - 2000RPM 120mm

Instalação

Para instalar o NF-A12x25 PWM em um dissipador de calor da CPU ou radiador de resfriamento a água, use o mecanismo de montagem do ventilador fornecido com o produto (clipes de ventilador, parafusos, etc.).

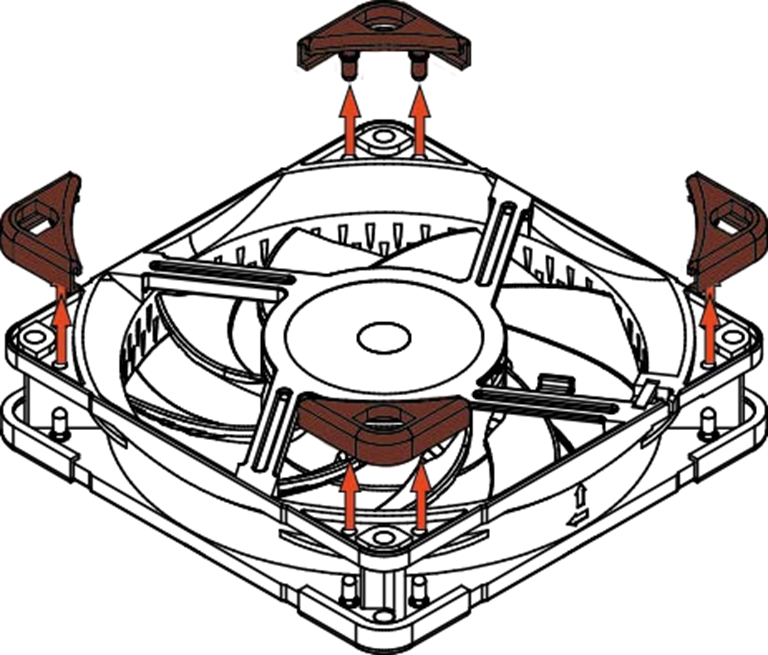

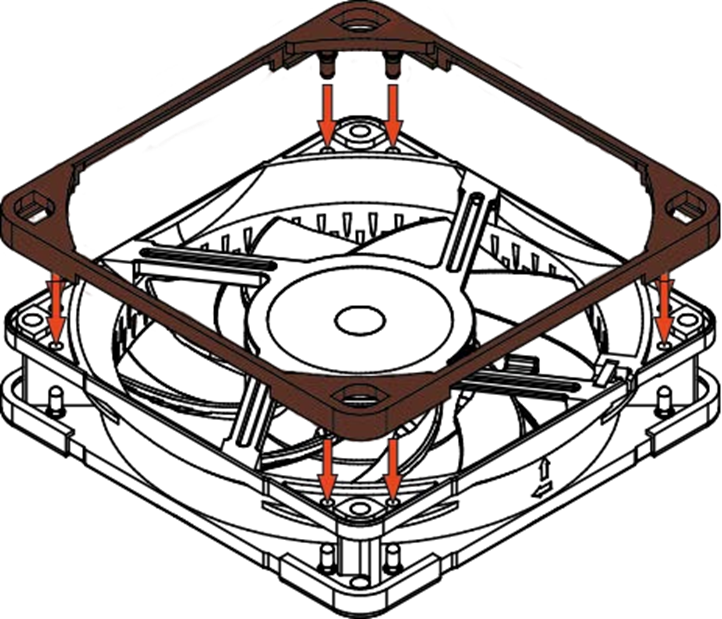

Para um desempenho de resfriamento ideal em radiadores de resfriamento a água, recomenda-se trocar as almofadas antivibração NA-AVP1 padrão pela junta antivibração NA-AVG1 incluída para reduzir a perda de ar entre o ventilador e o radiador:

A junta NA-AVG1 também pode ser usada para outras aplicações que se beneficiam de uma vedação mais firme com o ventilador.

Se você substituir um ventilador de 120mm existente pelo NF-A12x25 PWM em outros dispositivos, geralmente é recomendável fixá-lo com os parafusos (ou outro mecanismo de montagem) usados para o ventilador original.

Ao instalar o NF-A12x25 PWM como um ventilador de gabinete, você pode usar os parafusos de montagem fornecidos ou os suportes antivibração de silicone NA-AV2.

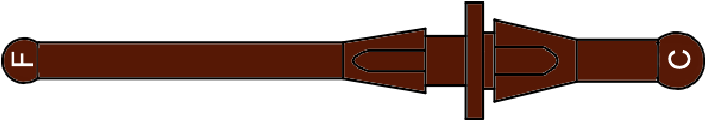

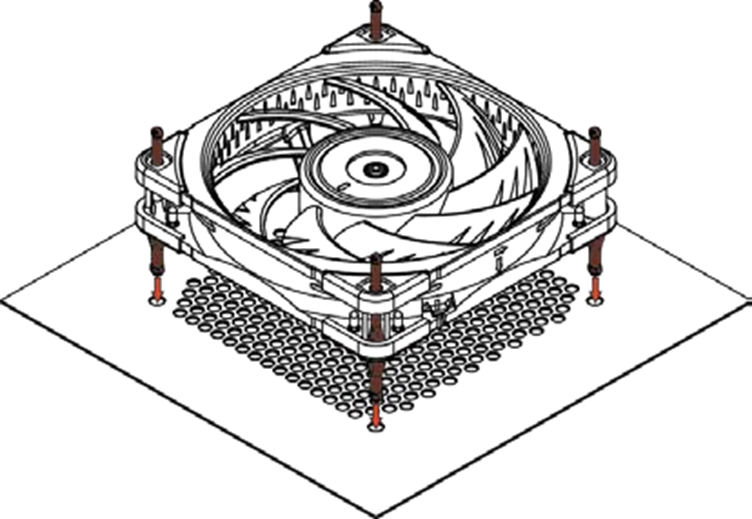

Para instalar o ventilador usando os suportes NA-AV2, primeiro puxe o lado F através dos orifícios de montagem do ventilador e, em seguida, puxe o lado C através dos orifícios de montagem do gabinete:

F = lado do ventilador
C = lado do gabinete

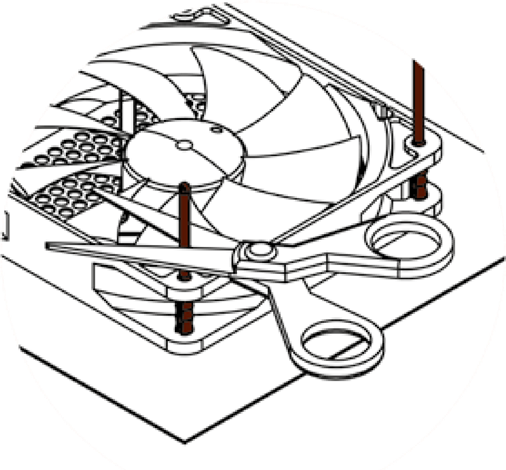

Se as extremidades longas dos suportes estiverem atrapalhando, você pode usar uma tesoura para cortá-las após a instalação. Observe que isso dificultará a reinstalação no futuro.

Se você preferir suportes antivibração com extremidades planas do lado do gabinete, compre os suportes NA-AV4 opcionais.

Conexão

O NF-A12x25 PWM vem com um conector de ventilador PWM de 4 pinos para controle de velocidade totalmente automático através dos conectores de ventilador PWM de 4 pinos da sua placa-mãe. Observe que o ventilador também pode ser conectado a conectores de ventilador de 3 pinos. Quando conectado a conectores de ventilador de 3 pinos, o NF-A12x25 PWM funcionará em velocidade máxima (a menos que a placa-mãe suporte controle de velocidade baseado em tensão).

Se você estiver usando vários ventiladores NF-A12x25 PWM, pode usar o cabo Y fornecido (NA-YC1) para conectar vários ventiladores a um conector de ventilador PWM. Dessa forma, sua placa-mãe definirá todos os ventiladores conectados para funcionar na mesma velocidade.

O NF-A12x25 PWM possui um cabo primário curto de 20cm para ajudá-lo a minimizar a desordem de cabos em aplicações típicas. Se você precisar de um cabo mais longo, adicione a extensão de 30cm fornecida (NA-EC1).

O NF-A12x25 PWM vem com um Adaptador de Baixo Ruído (NA-RC14) que permite reduzir a velocidade do ventilador de 2000 para 1700rpm. Você pode usar o adaptador para definir o ventilador para uma velocidade fixa de 1700rpm (se o controle de velocidade estiver desativado) ou para limitar a velocidade máxima para 1700rpm durante o controle de velocidade PWM.

Limpeza e Manutenção

Os ventiladores dentro dos gabinetes de computador tendem a acumular poeira durante longos períodos de uso. Para manter o desempenho máximo, limpe seus ventiladores regularmente usando um espanador, um tecido levemente úmido ou ar comprimido. Tenha cuidado para não usar muita força para evitar danos ao ventilador. Não use um aspirador de pó, pois isso pode aplicar força excessiva ao ventilador.

Para garantir uma operação perfeita durante muitos anos de uso, o rolamento SSO2 de alta qualidade do NF-A12x25 PWM é totalmente vedado para evitar a entrada de partículas finas de poeira. Observe que o ventilador não foi projetado para ser desmontado pelo usuário. Remover a hélice da estrutura quebrará a vedação do rolamento e resultará na perda da garantia.

Garantia e Suporte

Mesmo com produtos de alta qualidade e controle de qualidade rigoroso, a possibilidade de defeitos não pode ser eliminada completamente. Portanto, nosso objetivo é fornecer o mais alto nível possível de confiabilidade e conveniência, oferecendo um período de garantia de 6 anos e serviço de RMA direto, rápido e simples.

Se você encontrar algum problema com seu NF-A12x25 PWM, não hesite em entrar em contato com nossa equipe de suporte (support@noctua.at).

Este documento inclui algumas instruções para instalar, executar e limpar seu NF-A12x25 PWM.

Se você tiver mais alguma dúvida, nossa equipe de suporte (support@noctua.at) terá prazer em ajudá-lo a qualquer momento.

Consulte também as perguntas frequentes (FAQs) atualizadas regularmente em nosso site: http://www.noctua.at/faqs
