Sony ICD-BX140 - Guia de Início Rápido do Gravador IC

Visão geral

Verifique os itens fornecidos

• Gravador IC (1)
• Pilhas alcalinas LR03 (tamanho AAA) (2)
• Guia de Início Rápido

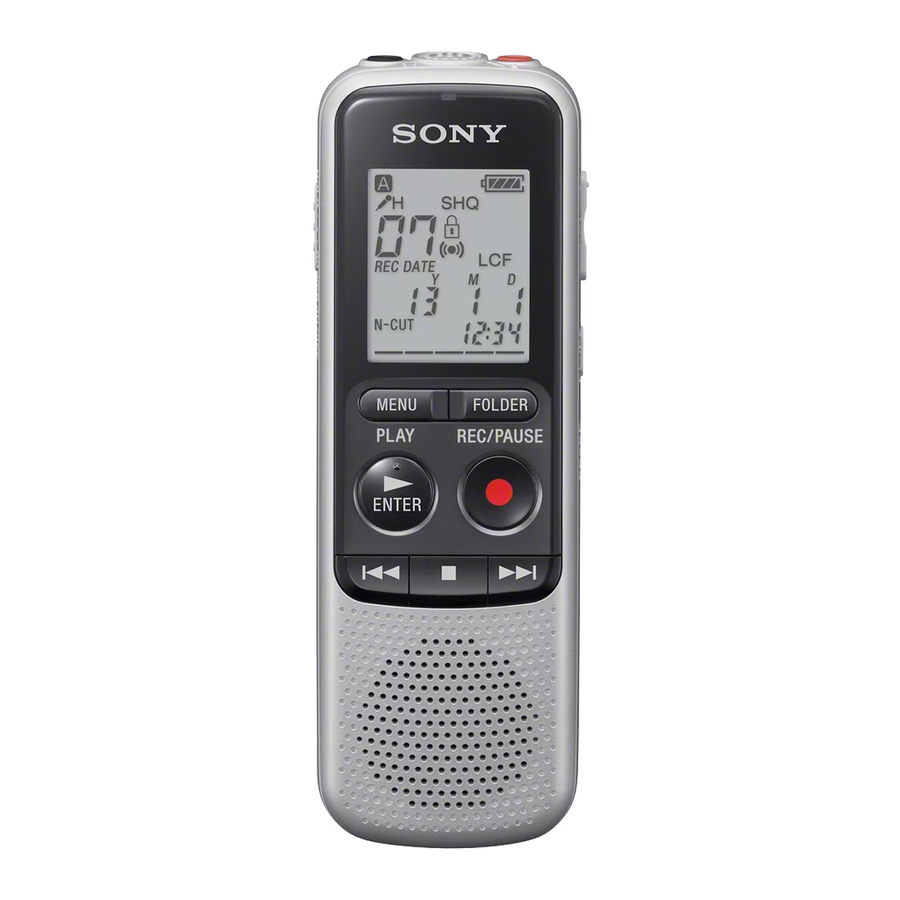

Peças e controles

1. Microfone embutido
2. Conector (fone de ouvido)
3. Indicador de operação
4. Janela de exibição
5. Botão FOLDER (pasta)
6. Botão MENU
7. Botão PLAY/ENTER (reproduzir/inserir) (*)
8. Botão (revisar/retroceder rapidamente)
9. Botão (parar)
10. Conector (microfone) (PLUG IN POWER) (*)
11. VOL (volume) –/+ button (*)
12. Botão DIVIDE (dividir)
13. Botão ERASE (apagar)
14. Botão REC/PAUSE (gravar/pausar)
15. Botão (avanço rápido)
16. Alto-falante

17. Chave HOLD•POWER ON/OFF (espera/ligar/desligar)
18. Compartimento da bateria
19. Orifício para alça (Uma alça não é fornecida.)

* Estes botões e o conector têm um ponto tátil. Use-o como um ponto de referência para as operações, ou para identificar cada terminal.

Opções

Ligar

1. Deslize e levante a tampa do compartimento da bateria, em seguida, insira as pilhas com a polaridade correta.
2. Ligue a alimentação.
   Deslize e segure a chave HOLD•POWER ON/OFF (espera/ligar/desligar) na direção de "POWER ON/OFF" (ligar/desligar) até que a janela de exibição apareça.

   Para desligar a alimentação, deslize e segure a chave HOLD•POWER ON/ OFF (espera/ligar/desligar) na direção de "POWER ON/OFF" (ligar/desligar) até que "OFF" (desligado) seja exibido. Para evitar operações não intencionais (HOLD) (espera)



Definir a data e a hora

Quando você insere as pilhas e liga a alimentação, a seção do ano começa a piscar.

1. Pressione ou para definir o ano (os dois últimos dígitos do ano), e então pressione PLAY/ENTER (reproduzir/inserir). Repita este procedimento para definir o mês, dia, hora e minuto em sequência.


Gravar

1. Pressione REC/PAUSE (gravar/pausar).
   A gravação começa e o indicador de operação acende em vermelho.
   Você pode pausar a gravação pressionando REC/PAUSE (gravar/pausar). Pressione REC/ PAUSE (gravar/pausar) novamente para reiniciar a gravação
2. Coloque o gravador IC de modo que o microfone embutido fique voltado para a direção da fonte a ser gravada.
3. Pressione (parar) para parar a gravação. "ACCESS" (acesso) aparece e a gravação para.


Ouvir

1. Pressione PLAY/ENTER (reproduzir/inserir).
   A reprodução começa e o indicador de operação acende em verde.
2. Ajuste o volume pressionando VOL –/+.
3. Pressione (parar) para parar a reprodução.


Apagar

1. Quando o gravador IC estiver no modo de parada, pressione e segure ERASE (apagar).
   Quando o gravador IC estiver no modo de reprodução, pressione ERASE (apagar). "ERASE" (apagar) é exibido.
2. Pressione ERASE (apagar).


Usando o menu

1. Pressione MENU.
2. Pressione ou para selecionar um item de menu para o qual você deseja fazer a configuração e, em seguida, pressione PLAY/ENTER (reproduzir/inserir).
3. Pressione ou para selecionar a configuração que você deseja definir e, em seguida, pressione PLAY/ENTER (reproduzir/inserir).
4. Pressione (parar) para sair do modo de menu.


Recursos adicionais

Você também pode visualizar o guia de ajuda na seguinte página inicial de suporte ao cliente do Gravador IC da Sony: http://rd1.sony.net/help/icd/b14/uc/
Detalhes desses recursos adicionais para gravação, reprodução e edição estão incluídos no guia de ajuda.

• MODE (Modo de gravação)
• SENS (Sensibilidade do microfone)
• LCF (Filtro de corte baixo)
• VOR (Gravação operada por voz)
• REC-OP (Adicionando uma gravação)
• DPC (Controle de tom digital)
• N-CUT (Corte de ruído)
• EASY-S (Pesquisa fácil)
• CONT (Reprodução contínua)
• LOCK (Protegendo um arquivo)
• ALARM (Alarme)
• DIVIDE (Dividindo um arquivo)

Precauções

Na energia

Opere a unidade apenas em 3,0 V DC.
Use duas pilhas alcalinas LR03 (tamanho AAA).

Na segurança

Não opere a unidade enquanto estiver dirigindo, pedalando ou operando qualquer veículo motorizado.

No manuseio

• Não deixe a unidade em um local próximo a fontes de calor, ou em um lugar sujeito à luz solar direta, poeira excessiva ou choque mecânico.
• Se algum objeto sólido ou líquido cair na unidade, remova a bateria e peça para que a unidade seja verificada por pessoal qualificado antes de operá-la novamente.

Se você tiver alguma dúvida ou problema com relação à sua unidade, consulte o revendedor Sony mais próximo.

Especificações

Capacidade (Capacidade disponível para o usuário *¹*²)
4 GB (aprox. 3,50 GB = 3.758.096.384 bytes)
*¹ Uma pequena quantidade da memória embutida é usada para gerenciamento de arquivos e, portanto, não está disponível para armazenamento do usuário.
*² Quando a memória embutida é formatada com o gravador IC.

Dimensões (l/a/p) (não incluindo as partes salientes e os controles)
Aprox. 38,5 mm × 115,2 mm × 21,3 mm (1 9/16 × 4 5/8 × 27/32 polegadas)

Massa
Aprox. 72 g (2 1/2oz) incluindo duas pilhas alcalinas LR03 (tamanho AAA)

Temperatura de operação
5°C - 35°C (41°F - 95°F)

Duração da bateria (Ao usar pilhas alcalinas LR03 (SG) (tamanho AAA) (*³))

• SHQ (Modo de super alta qualidade) Gravação: Aprox. 26 h.
  Reprodução através do alto-falante: Aprox. 13 h.
  Reprodução usando os fones de ouvido: Aprox. 32 h.
• HQ (Modo de alta qualidade) Gravação: Aprox. 28 h.
  Reprodução através do alto-falante: Aprox. 14 h.
  Reprodução usando os fones de ouvido: Aprox. 34 h.
• SP (Modo de reprodução padrão) Gravação: Aprox. 45 h.
  Reprodução através do alto-falante: Aprox. 16 h.
  Reprodução usando os fones de ouvido: Aprox. 48 h.
• LP (Modo de reprodução longa)
  Gravação: Aprox. 30 h.
  Reprodução através do alto-falante: Aprox. 16 h.
  Reprodução usando os fones de ouvido: Aprox. 50 h

*³ Valores medidos adquiridos sob nossas condições de medição.
Esses valores podem diminuir dependendo das condições de uso.
