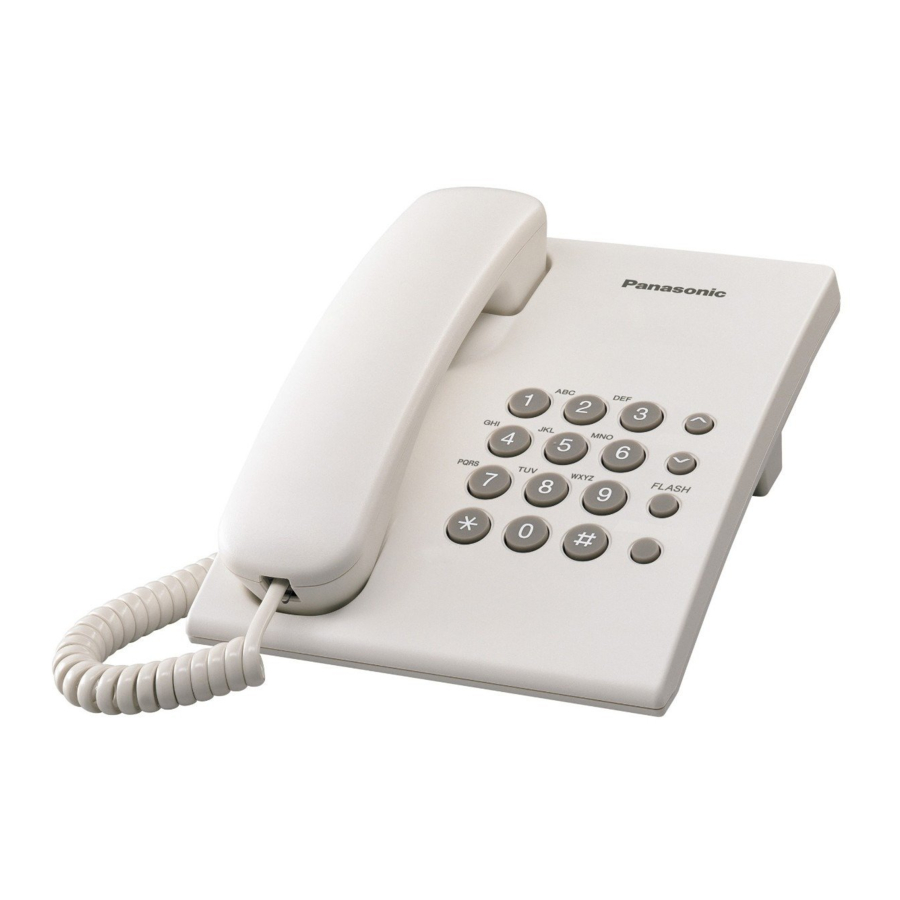

Manual do Sistema Telefônico Integrado Panasonic KX-TS500

POR FAVOR, LEIA ANTES DE USAR E GUARDE.

Para obter assistência, visite nosso site: http://www.panasonic.com/support para clientes nos EUA ou Porto Rico.

Começando

Localização dos controles

Acessórios (incluídos)

• Monofone - um
  Nº do pedido
  PQJXE0401Z (Preto)
  PQJXE0411Z (Branco)
• Cabo do monofone - um
  Nº do pedido
  PQJA212N (Preto)
  PQJA212M (Branco)
• Cabo da linha telefônica - um
  Nº do pedido PQJA10075Z

• Para pedidos extras, ligue para 1-800-332-5368.

Configurações

1. Conecte o cabo da linha telefônica ().
2. Conecte o cabo do monofone () e, em seguida, confirme o tom de discagem.
3. Defina o seletor DIALING MODE (MODO DE DISCAGEM) para TONE (TOM).
   • Se você não conseguir discar, defina para PULSE (PULSO).

4. Defina o seletor RINGER (CAMPAINHA) para HIGH (ALTO), LOW (BAIXO) ou OFF (DESLIGADO).
   (Ex. "LOW" (BAIXO) está selecionado.)

   • Quando definido para OFF (DESLIGADO), a unidade não tocará.

Operação

Fazendo Chamadas

1. Levante o monofone.
2. Disque um número de telefone.
   • Se você discar incorretamente, desligue e comece novamente a partir da etapa 1.
3. Quando terminar de falar, desligue.

Para rediscar o último número discado

Levante o monofone. → Pressione .

Para ajustar o volume do receptor (4 níveis) durante a conversa

Para aumentar, pressione .
Para diminuir, pressione .

• Após desligar, o nível de volume será salvo.

Atendendo Chamadas

1. Quando a unidade tocar, levante o monofone.
2. Quando terminar de falar, desligue.

Recursos Especiais

Para Usuários do Serviço de Chamada em Espera

Pressione se você ouvir um tom de chamada em espera enquanto estiver falando.

• A primeira chamada é colocada em espera e você pode atender a segunda chamada.
• Para retornar à primeira chamada, pressione novamente.

Discagem Temporária por Tom

(Para Usuários do Serviço Rotativo ou de Pulso)

Pressione (TONE (TOM)) antes de inserir os números de acesso que exigem discagem por tom.

• O modo de discagem muda para tom. Você pode inserir números para acessar serviços de atendimento, serviços bancários eletrônicos, etc. Quando você desligar, o modo retornará para pulso.

Coisas Que Você Deve Saber

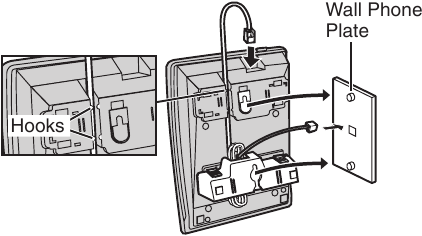

Montagem na Parede

A unidade pode ser montada em uma placa de telefone de parede.

1. Pressione as abas na direção das setas () e, em seguida, remova o adaptador de montagem na parede ().

2. Coloque o cabo da linha telefônica dentro do adaptador de montagem na parede e empurre-o na direção da seta ( e ).

   • A palavra "UP WALL" (PAREDE PARA CIMA) deve estar voltada para cima.
3. Conecte o cabo da linha telefônica. Monte a unidade e, em seguida, deslize para baixo.
   • Prenda o cabo para evitar que ele seja desconectado.

     Para colocar o monofone temporariamente durante uma conversa, coloque-o como mostrado aqui.


Para obter assistência, visite http://www.panasonic.com/support

Informações Úteis

• Ambiente — não coloque a unidade em uma sala onde a temperatura seja inferior a 5 °C (41 °F) ou superior a 40 °C (104 °F). Deixe 10 cm (4") de espaço ao redor da unidade para uma ventilação adequada. Evite fumaça excessiva, poeira, vibração mecânica, choque ou luz solar direta.
• Cuidados de rotina — limpe a unidade com um pano macio. Não use benzina, diluente ou qualquer pó abrasivo.
• Se houver algum problema — desconecte a unidade da linha telefônica e conecte um telefone que você sabe que está funcionando. Se o telefone que você sabe que está funcionando operar corretamente, mande sua unidade ser reparada por um dos Centros de Serviço Autorizados da Fábrica Panasonic. Se o telefone que você sabe que está funcionando não operar corretamente, consulte sua companhia telefônica.

Se você precisar de assistência com a configuração ou operação

1. Visite nosso site: http://www.panasonic.com/support
2. Entre em contato conosco através da web em: http://www.panasonic.com/contactinfo
3. Usuários de TTY (usuários com deficiência auditiva ou de fala) podem ligar para 1-877-833-8855.

Quando você enviar o produto

• Embale cuidadosamente sua unidade, de preferência na caixa original.
• Anexe uma carta, detalhando o sintoma, na parte externa da caixa.
• Envie a unidade para o Centro de Troca Panasonic, pré-pago e adequadamente segurado.
• Não envie sua unidade para a Panasonic Corporation of North America listada na contracapa ou para escritórios de vendas executivos ou regionais. Esses locais não reparam produtos de consumo.

Especificações

Fonte de Alimentação: Da linha telefônica

Dimensões (A x L x P): Aproximadamente 96 mm x 150 mm x 200 mm (3 ²⁵⁄₃₂" × 5 ²⁹⁄₃₂" × 7 ⁷⁄₈")

Massa (Peso): Aproximadamente 475 g (1,05 lb.)

Modo de Discagem: Tone (Tom) (DTMF)/Pulse (Pulso)

Ambiente Operacional: 5°C – 40°C (41°F – 104°F)

As especificações estão sujeitas a alterações sem aviso prévio.

Conformidade com o padrão TIA-1083

Os aparelhos telefônicos identificados com este logotipo têm ruído e interferência reduzidos quando usados com aparelhos auditivos equipados com bobina T e implantes cocleares.

Solução de Problemas

Para obter assistência, visite http://www.panasonic.com/support

Panasonic Corporation of North America
Two Riverfront Plaza, Newark, NJ 07102-5490

Impresso na Malásia PNQX1287TA FM0808NK50818
