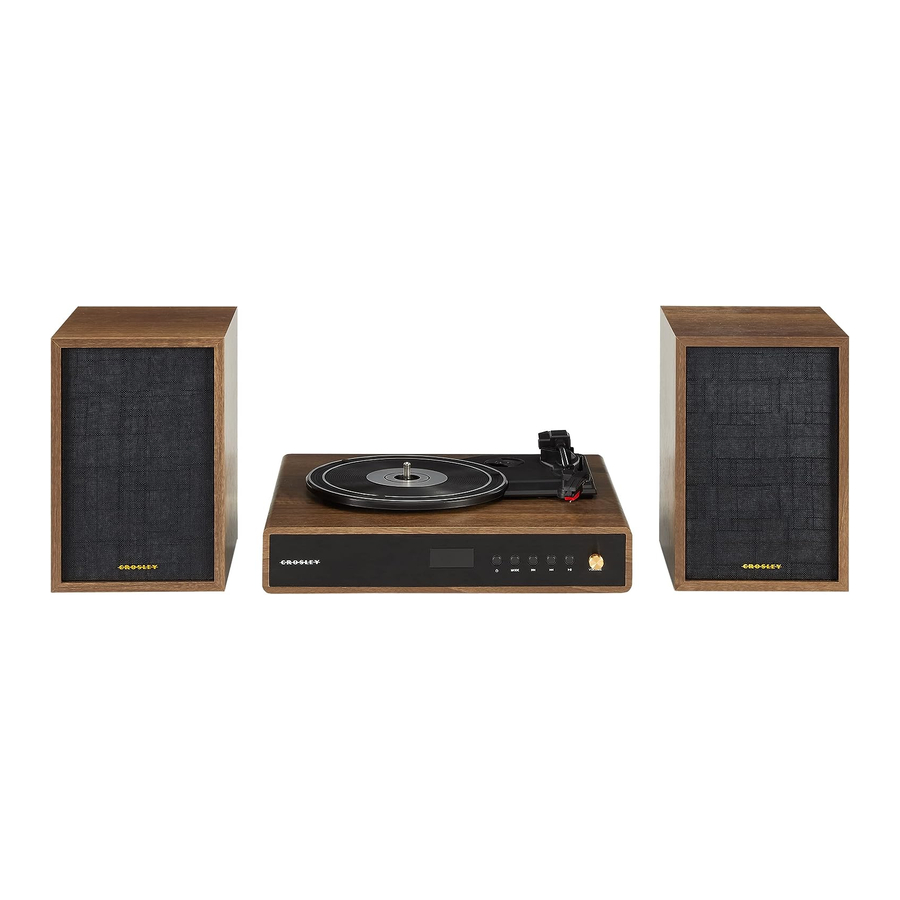

Manual do Sistema de Prateleira Crosley CR7019A - Aria

Instruções de Segurança

Leia e compreenda este manual por completo antes de usar este produto. Guarde estas instruções para referência futura.

1. Não use este produto perto de água.
2. Este produto deve ser operado apenas pelo tipo de fonte de energia indicada na etiqueta de marcação ou neste manual de instruções.
3. Não anule o propósito de segurança do plugue polarizado. Um plugue polarizado tem duas lâminas com uma lâmina mais larga que a outra. Este plugue se encaixará na tomada de energia apenas de uma maneira. Se você não conseguir inserir o plugue completamente na tomada, tente inverter o plugue. Se o plugue ainda não encaixar, entre em contato com seu eletricista.
4. Proteja o cabo de alimentação de ser pisado ou prensado, principalmente nos plugues, receptáculos de conveniência e no ponto onde eles saem do produto.
5. Não sobrecarregue tomadas de parede, extensões ou receptáculos de conveniência integrais, pois isso pode resultar em risco de incêndio ou choque elétrico.
6. Nunca empurre objetos de qualquer tipo para dentro deste produto através de aberturas, pois eles podem tocar em pontos de voltagem perigosos ou curto-circuitar peças que podem resultar em incêndio ou choque elétrico. Nunca derrame líquido de qualquer tipo sobre o produto.
7. Não tente fazer a manutenção deste produto sozinho, pois abrir ou remover as tampas pode expô-lo a voltagens perigosas ou outros riscos. Consulte todo o serviço a pessoal de serviço qualificado.
8. Alterações ou modificações nesta unidade não expressamente aprovadas pela parte responsável pela conformidade podem anular a autoridade do usuário para operar o equipamento.
9. Não use acessórios não recomendados pelo fabricante do produto, pois eles podem causar riscos.
10. Uma combinação de produto e carrinho deve ser movida com cuidado. Paradas rápidas, força excessiva e superfícies irregulares podem fazer com que a combinação de produto e carrinho tombe.
11. Ranhuras e aberturas no gabinete são fornecidas para ventilação e para garantir a operação confiável do produto e para protegê-lo do superaquecimento. Não bloqueie ou cubra essas aberturas.
12. Desconecte o produto durante tempestades com raios ou quando não for usado por longos períodos de tempo.

Itens neste pacote

Antes de jogar fora qualquer material de embalagem, verifique cuidadosamente e certifique-se de encontrar os seguintes itens que vêm junto com este pacote:

• Toca-discos
• Adaptador de 45 RPM
• Adaptador de energia
• Alto-falantes
• Cabo auxiliar de 3,5 mm

Entre em contato com o serviço de atendimento ao cliente da Crosley se houver algum acessório faltando no pacote. Guarde os materiais de embalagem originais para fins de troca ou devolução.

Especificações

Observação:

• O design e as especificações estão sujeitos a alterações sem aviso prévio.
• Para ajudar a economizar o consumo de energia, alguns modelos estarão em conformidade com a energia ERP padrão de economia. Quando não houver entrada de áudio por 20 minutos, a energia será desligado automaticamente. Para ligar a energia novamente e retomar a reprodução, você precisará desligue a energia e ligue-a novamente.

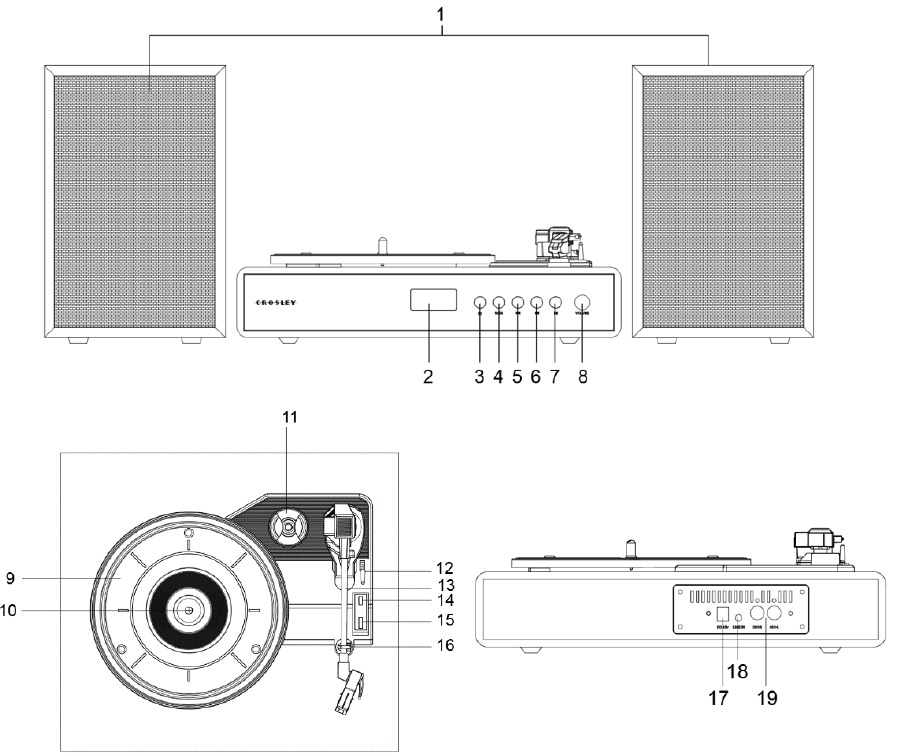

Descrição do Produto

1. Alto-falantes
2. Tela de Exibição
3. Botão de energia (Power Button)
4. Botão de modo (Mode Button)
5. Botão de pular para trás (Backward Skip Button)
6. Botão de pular para frente (Forward Skip Button)
7. Botão de reproduzir/pausar (Play/Pause Button)
8. Botão de volume (Volume Knob)
9. Prato do toca-discos
10. Eixo do toca-discos
11. Adaptador de 45 RPM
12. Alavanca do braço de tom (Tonearm Lever)
13. Braço de tom (Tonearm)
14. Interruptor de parada automática (Auto Stop Switch)
15. Interruptor de velocidade (Speed Switch)
16. Clipe do braço de tom (Tonearm Clip)
17. Conector de energia (Power Jack)
18. Entrada auxiliar (Aux In)
19. Conectores de alto-falante (Speaker Jacks)

Configuração Inicial

Configuração Essencial

1. Coloque a unidade em uma superfície plana e nivelada. O local selecionado deve ser estável e livre de vibração.
2. Remova a braçadeira que está prendendo o braço de tom (tonearm).
3. Conecte o adaptador AC ao conector de energia (Power Jack) da unidade.

Observação: Não conecte o adaptador de energia AC à tomada antes que toda a montagem seja concluída. Antes de ligar a energia, certifique-se novamente de que todas as configurações de conexão estejam corretas. Sempre desligue a energia ao conectar ou desconectar.

Conexão de Entrada Auxiliar

Você pode conectar um dispositivo de áudio a esta unidade e reproduzir sua música através de seus alto-falantes. Para fazer isso, conecte o cabo auxiliar de 3,5 mm entre seu dispositivo de áudio e o conector de entrada auxiliar (Aux In Jack) desta unidade, pressione o botão de modo (mode button) até que "AUX" seja exibido na tela e comece a tocar a música.

Conexão do Sistema Estéreo

Conectores de Alto-falante

• O plugue vermelho se conecta com o canal direito e o plugue branco se conecta com o canal esquerdo.

Operação de Rádio FM

1. Pressione o botão de energia (Power Button) para ligar a unidade.
2. Pressione o botão de modo (Mode Button) até que uma estação de rádio seja exibida na tela de exibição (Display Screen).
3. Uma vez no modo FM, pressione o botão de reproduzir/pausar (PLAY/PAUSE button) na unidade para iniciar a busca automática de estações. Uma vez concluída, as estações serão predefinidas.
4. Pressione os botões de pular para trás (Backward) ou pular para frente (Forward Skip Buttons) para selecionar as estações predefinidas.

Operação do Toca-Discos

1. Pressione o botão de energia (Power Button) para ligar a unidade.
2. Pressione o botão de modo (Mode Button) até que "PHON" seja exibido na tela de exibição (Display Screen).
3. Defina o interruptor de velocidade (Speed Switch) de acordo.
4. Coloque o disco no toca-discos. Use o adaptador de 45 RPM se necessário.
5. Remova o protetor da agulha do conjunto da agulha.
   Observação: Para evitar danos à agulha, certifique-se de que o protetor da agulha incluído esteja no lugar sempre que o toca-discos for movido ou limpo.
6. Solte o clipe do braço de tom (Tonearm Clip).
   Observação: quando o toca-discos não estiver em uso, lembre-se de travar o clipe de retenção.
7. Use a alavanca do braço de tom (Tonearm Lever) para levantar o braço de tom (tonearm).
8. Mova suavemente o braço de tom (tonearm) sobre o disco onde a reprodução é desejada para começar. Coloque a alavanca do braço de tom (Tonearm Lever) de volta na posição para baixo. O braço de tom (tonearm) descerá lentamente sobre o disco e começará a reprodução.
9. Quando o disco terminar de tocar, use a alavanca do braço de tom (Tonearm Lever) novamente para levantar o braço de tom (tonearm) e, em seguida, devolva-o ao descanso do braço de tom (Tonearm Rest). Solte a alavanca para deixar o braço de tom (tonearm) voltar ao seu descanso. Para suspender a reprodução, repita os mesmos passos.
10. Trave o clipe do braço de tom (Tonearm Clip) para prender o braço de tom (tonearm).

Parada Automática do Prato

Se o interruptor de parada automática (Auto-stop Switch) estiver definido para a posição ON, o prato parará de girar automaticamente quando o disco tocar até o final. Em algumas raras ocasiões, se o toca-discos parar de tocar antes do final do disco, defina o interruptor para a posição OFF, o toca-discos deve superar este problema.

Substituição da Agulha

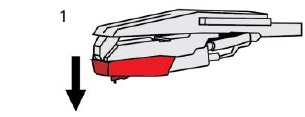

Removendo a Agulha

1. Puxe suavemente para baixo a borda frontal da agulha.

2. Puxe a agulha para frente.

3. Puxe para fora e remova.

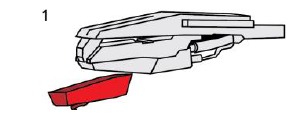

Instalando a Agulha

1. Posicione a agulha com sua ponta voltada para baixo.

2. Alinhe a parte de trás da agulha com o cartucho.

3. Insira a agulha com sua extremidade frontal em um ângulo para baixo e levante suavemente a frente da agulha para cima até que ela se encaixe no lugar.


Operação Bluetooth

1. Pressione o botão de energia (Power Button) para ligar a unidade.
2. Pressione o botão de modo (Mode Button) até que "bt" seja exibido na tela de exibição (Display Screen).
3. Ligue o recurso Bluetooth do seu dispositivo de áudio, procure por "CROSLEY CR7019A" e emparelhe.
4. Uma vez que seu dispositivo esteja emparelhado com sucesso com a unidade, você ouvirá um breve som de confirmação da unidade.
5. Reproduza e transmita música do seu dispositivo para a unidade.
   Observação: Versão do Bluetooth – 5.0

Manutenção do Toca-Discos

1. Não toque na ponta da agulha com os dedos. Evite bater a agulha no tapete do toca-discos ou na borda de um disco.
2. Limpe a agulha frequentemente com uma escova macia com um movimento apenas de trás para frente.
3. Limpe os discos com uma escova de limpeza de discos e solução de limpeza de discos para se livrar da poeira ou graxa.
4. Limpe a tampa do toca-discos e o gabinete do toca-discos com um pano de microfibra levemente úmido.
   Observação: Não use produtos de limpeza que contenham álcool, benzeno ou quaisquer outros produtos químicos agressivos que possam danificar a pintura e o acabamento do toca-discos.

** A Crosley oferece uma linha de produtos de diferentes acessórios de limpeza. Por favor, pergunte ao seu revendedor ou confira nosso site www.crosleyradio.com para obter mais informações sobre produtos de limpeza.

Solução de Problemas

Não há energia

• O adaptador de energia não está conectado corretamente.
• Não há energia na tomada.

O toca-discos está girando, mas não há som, ou o som não está alto o suficiente

• O protetor da agulha ainda está ligado.
• O braço de tom (Tone arm) é levantado pela alavanca.

Perguntas, problemas, peças faltando?
Antes de retornar à loja, ligue para o Atendimento ao Cliente
8h – 18h, EST, de segunda a sexta-feira
1-888-CROSLEY
www.crosleyradio.com
