Manual do Triton DuElec

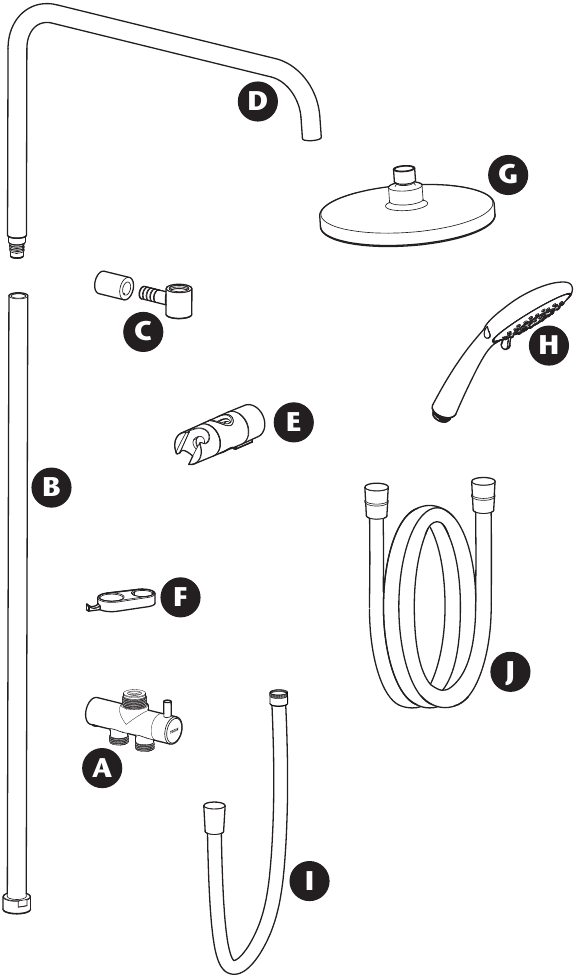

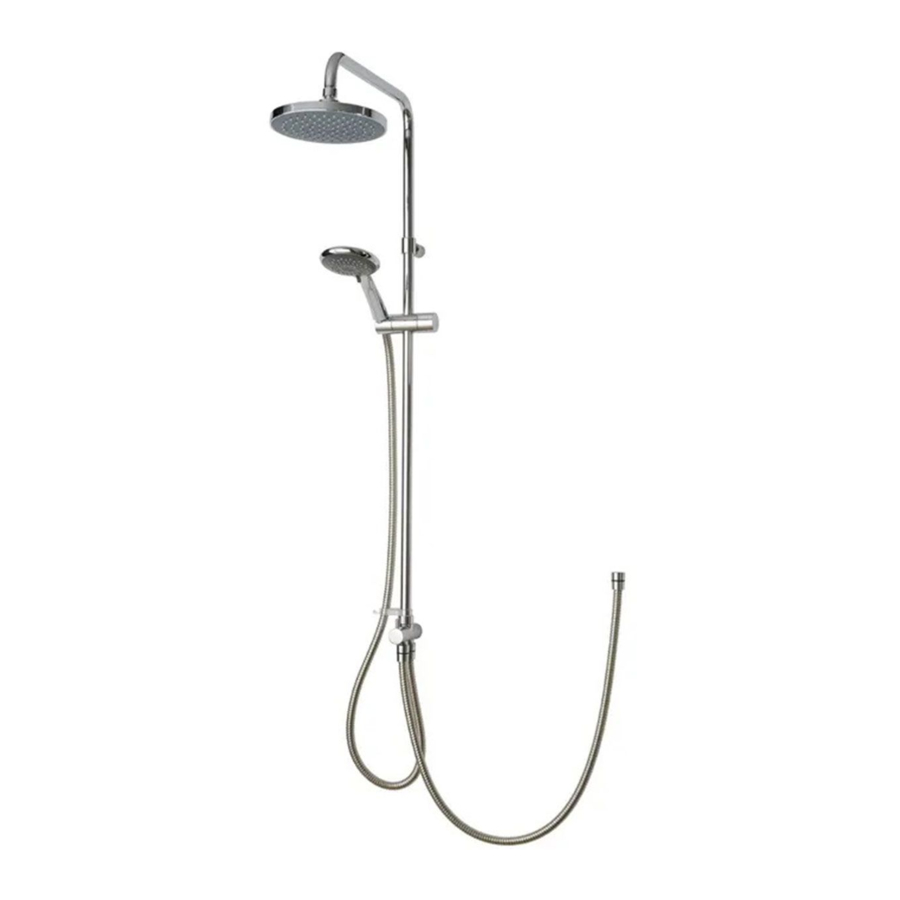

COMPONENTES PRINCIPAIS

1. Válvula de desvio
2. Braço de duche inferior
3. Suporte superior de fixação/braço de duche
4. Braço de duche superior
5. Suporte do chuveiro
6. Retentor do tubo flexível
7. Cabeça fixa
8. Chuveiro
9. Tubo flexível (curto)
10. Tubo flexível (comprido)

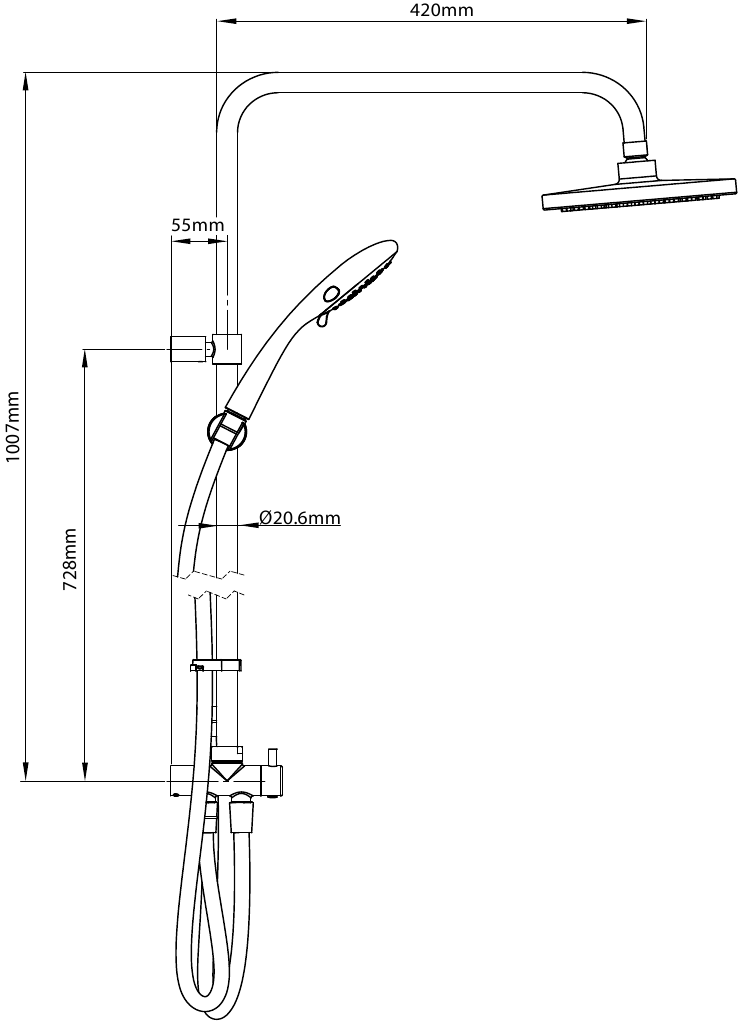

DIMENSÕES

Todas as dimensões são aproximadas.

INSTALAÇÃO

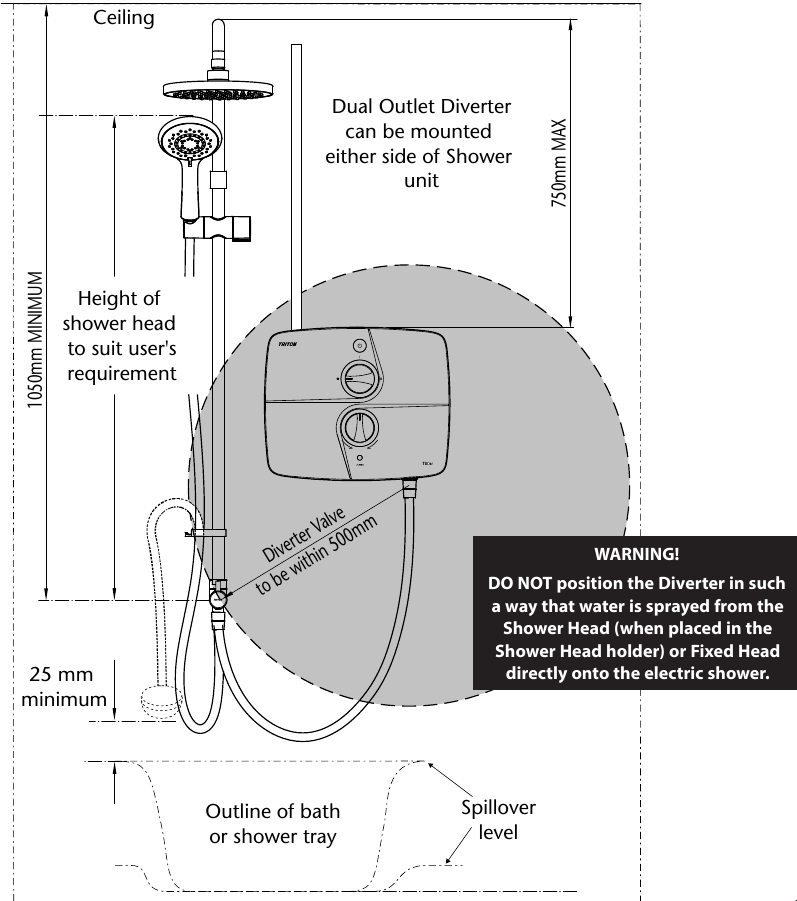

POSICIONAMENTO DO DESVIADOR DE SAÍDA DUPLA
Certifique-se de que a Válvula de Desvio está montada num raio de 500 mm da saída do duche, isto garantirá que o Tubo Flexível do Chuveiro Curto fornecido consegue ligar o duche elétrico sem tensões ou dobras.
Ao instalar o Desviador num duche elétrico com bomba, certifique-se de que o Braço de Duche Superior NÃO está a mais de 750 mm da parte superior da unidade de duche.
O Suporte do Chuveiro pode ser orientado de forma a que o Chuveiro possa ser posicionado de cada lado do Braço de Duche.

1. Verifique sempre se não existem cabos ou tubos ocultos antes de furar orifícios para fixação na parede. Tenha muito cuidado ao utilizar ferramentas elétricas perto de água.
   Consultando a orientação Posicionamento do Desviador de Saída Dupla, marque a posição de fixação na parede para o Suporte de Fixação do Desviador, faça os orifícios e coloque as buchas na parede. Idealmente, o orifício deve ser posicionado no centro de um azulejo e não no rejuntamento.
   Retire o Suporte de Fixação do Desviador da Válvula de Desvio e fixe-o à parede utilizando o parafuso de fixação.

2. Meça uma distância de 728 mm a partir do Suporte do Desviador, garantindo que os centros estão alinhados verticalmente, e marque a posição. Faça os orifícios e coloque as buchas na parede. Fixe o Suporte de Fixação do Braço do Duche à parede utilizando o parafuso de fixação.
   Certifique-se de que o Parafuso de Ajuste está virado para baixo.

3. Monte o Retentor do Tubo Flexível no Braço de Duche Inferior.

4. Monte o Suporte do Chuveiro no Braço de Duche Inferior.
   Nota: O Suporte do Chuveiro pode ser orientado de forma a que o Chuveiro possa ser posicionado de cada lado do Braço de Duche.

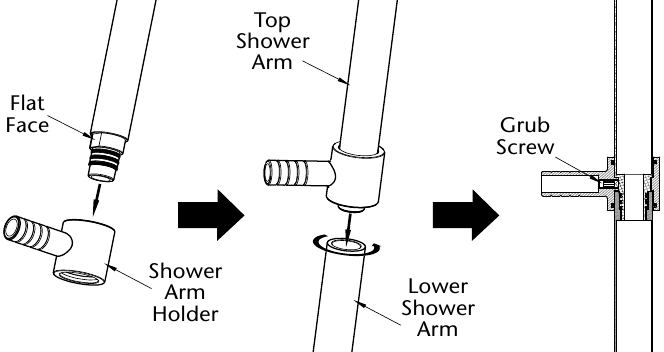

5. Monte o Braço de Duche Superior no Suporte do Braço de Duche, observe que o Braço de Duche Superior só pode ser montado de uma forma, por isso certifique-se de que as faces planas do Braço de Duche Superior e do Suporte do Braço de Duche estão alinhadas.
   Monte o Braço de Duche Inferior no Braço de Duche Superior rodando o Braço de Duche Inferior no espigão roscado. Apertar com a mão será suficiente para vedar os dois.
   Por fim, aperte o Parafuso de Ajuste (localizado no interior do orifício do Suporte do Braço de Duche) para bloquear o Braço de Duche Superior no Suporte do Braço de Duche.

6. Deslize a Válvula de Desvio para o Suporte de Fixação da Válvula e aperte os 2 x Parafusos de Ajuste na parte inferior da Válvula de Desvio.
   Nota: Não aperte totalmente os parafusos, pois será necessário algum ajuste da válvula ao montar os Braços de Duche.

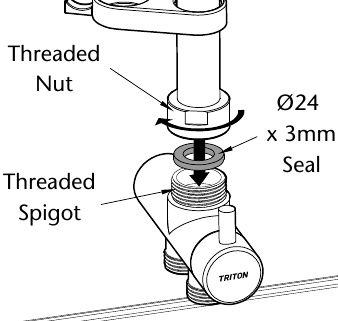

7. Posicione a vedação de borracha de Ø24 x 3 mm na parte superior do espigão roscado da Válvula de Desvio.
   Aperte ligeiramente a porca roscada do Braço de Duche Inferior na Válvula de Desvio.
   NÃO aperte totalmente a porca roscada nesta fase.

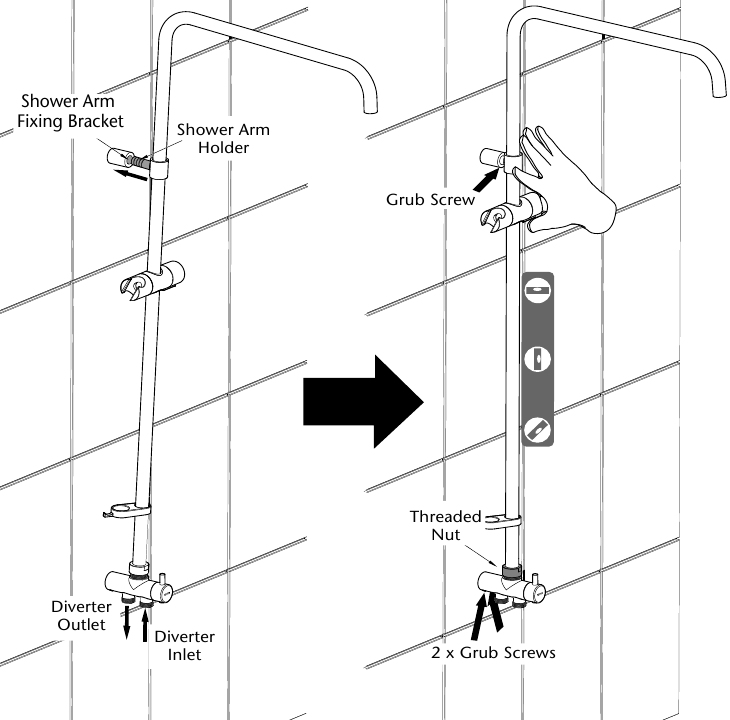

8. Afaste ligeiramente o Braço de Duche da parede, deslize a haste do Suporte do Braço de Duche para o Suporte de Fixação do Braço de Duche.
   Mantendo os Braços de Duche no lugar, aperte totalmente a Porca Roscada na Válvula de Desvio, garantindo que os Braços de Duche estão verticais.
   Aperte totalmente o Parafuso de Ajuste no Suporte de Fixação do Braço de Duche e os 2 x Parafusos de Ajuste na parte inferior da Válvula de Desvio.

9. Monte a Cabeça Fixa no Braço de Duche Superior.

10.

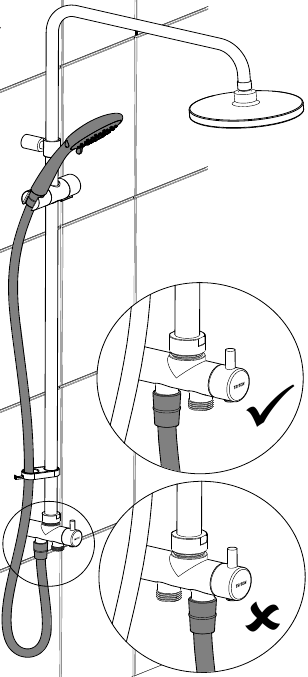

    Certifique-se de que o Tubo Flexível do Chuveiro está ligado ao conector de saída (traseiro) da Válvula de Desvio, caso contrário, poderá danificar o seu duche.
    Passe o seu Tubo Flexível do Chuveiro Comprido Triton através do Retentor do Tubo Flexível, coloque uma vedação do tubo flexível na porca cónica e ligue-o à saída da Válvula de Desvio. Na outra extremidade do tubo flexível, coloque uma vedação do tubo flexível na porca cónica e ligue-o ao Chuveiro.
    Coloque o Chuveiro no Suporte do Chuveiro.

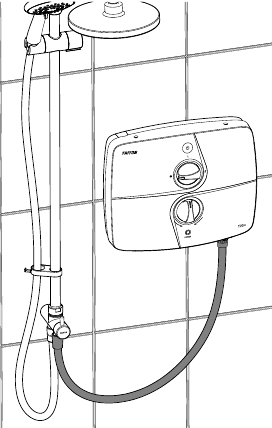

11. Pegue no Tubo Flexível Curto e coloque uma vedação do tubo flexível em cada extremidade. Fixe a porca cónica à entrada na parte frontal da Válvula de Desvio e fixe a outra extremidade à saída da unidade de duche.


Antes de utilizar o Desviador e os Acessórios, coloque o duche em funcionamento conforme detalhado nas Instruções do Chuveiro.

FUNCIONAMENTO

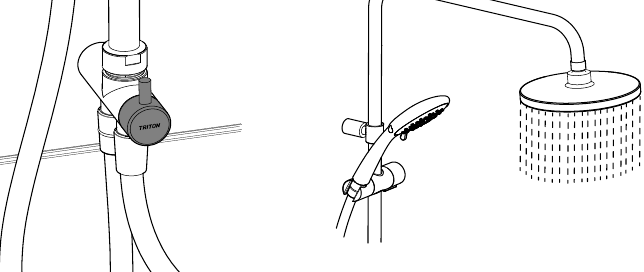

1. A água sai apenas da Cabeça Fixa

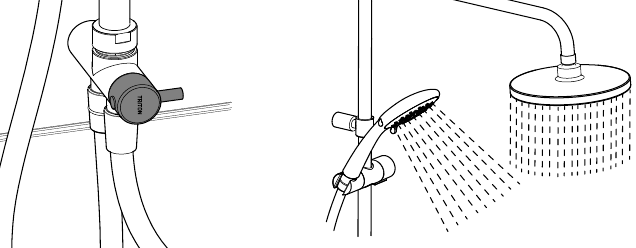

2. A água sai da Cabeça Fixa e do Chuveiro

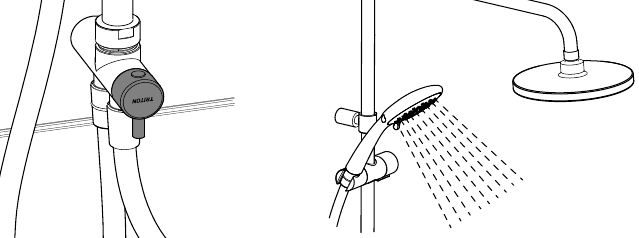

3. A água sai apenas do Chuveiro


LIMPEZA

LIMPEZA DO CHUVEIRO E DA CABEÇA FIXA

É importante manter o seu chuveiro e a cabeça fixa limpos para manter o desempenho do seu duche.
A Triton recomenda que todos os produtos sejam limpos com água morna e sabão.
NÃO utilize produtos de limpeza químicos abrasivos ou agressivos, pois tal pode afetar a superfície e o acabamento do produto e invalidar a sua garantia.
Tanto o chuveiro como a cabeça fixa podem ser limpos rapidamente passando os dedos pela placa de pulverização. NÃO utilize um alfinete ou algo semelhante para picar os orifícios, caso contrário, a eficiência da pulverização do duche será prejudicada.
A dureza da água determinará a frequência da limpeza. Por exemplo, se o duche for utilizado todos os dias numa zona com água muito dura, poderá ser necessário limpar o chuveiro semanalmente.

INSPEÇÃO DOS TUBOS FLEXÍVEIS

Os tubos flexíveis do seu duche devem ser inspecionados periodicamente para verificar se existem sinais de danos ou colapso interno. O colapso interno pode restringir o caudal do chuveiro e pode causar danos ao duche.
A Triton recomenda a utilização de um tubo flexível anti-torção da marca Triton em todos os duches para garantir um desempenho seguro contínuo.

Para inspecionar o seu tubo flexível:

1. Desaperte o tubo flexível do chuveiro e da saída do desviador.
2. Inspecione o tubo flexível para verificar se existem danos, dobras internas, etc.
3. Se necessário, substitua o tubo flexível.

AVISO DE SEGURANÇA IMPORTANTE
Os chuveiros e tubos flexíveis fornecidos com este produto são uma parte de segurança crítica do seu sistema de duche. A não utilização de peças genuínas da Triton pode causar ferimentos e invalidar a sua garantia.
