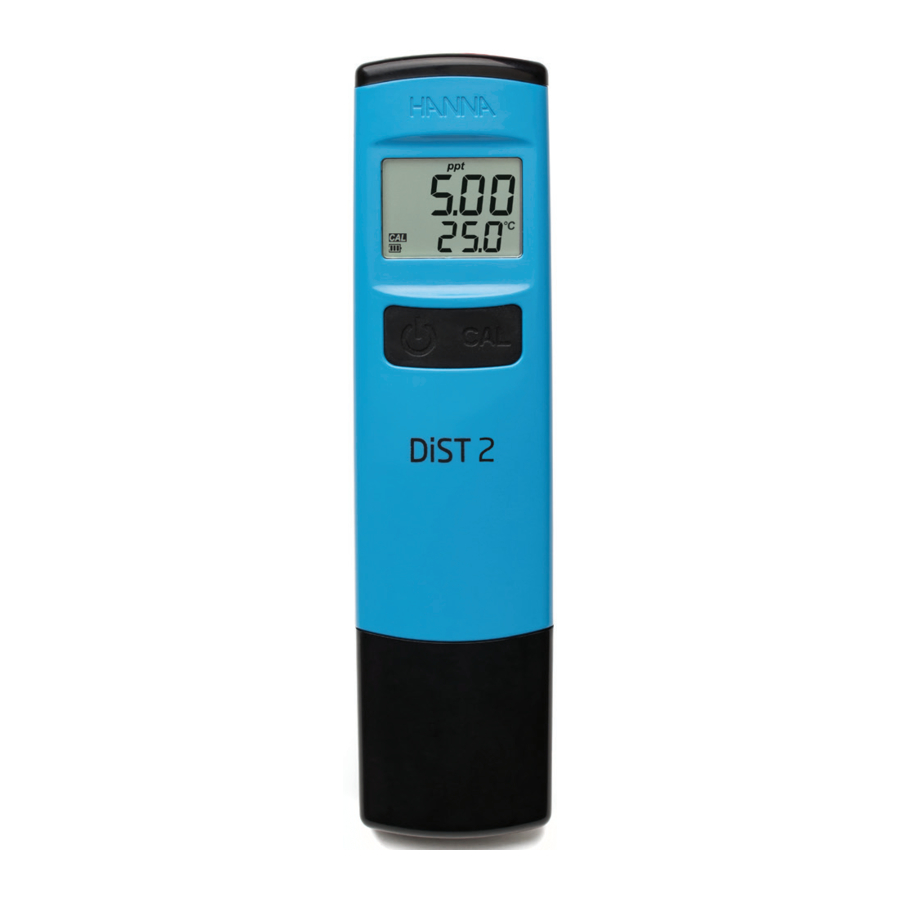

Manual do Testador de TDS Hanna Instruments DiST 2 HI98302

Exame Preliminar

Remova o medidor do material de embalagem e examine-o cuidadosamente para garantir que não ocorreram danos durante o transporte. Se forem evidentes danos notórios, entre em contato com o seu escritório local da Hanna Instruments. Cada medidor é fornecido com:

• Bateria CR2032 (1 unidade)
• Manga de armazenamento/proteção
• Manual de instruções
• Certificado de Qualidade
• Saqueta de solução de calibração de 6,44 ppt (4 unidades)

Nota: Guarde todo o material de embalagem até ter a certeza de que o instrumento funciona corretamente. Todos os itens defeituosos devem ser devolvidos na embalagem original com os acessórios fornecidos.

Preparação

A sonda é enviada seca. Antes de usar o eletrodo, remova a tampa protetora. Em seguida, siga o procedimento de calibração.

• Ligue o testador pressionando o botão ON/OFF (ligar/desligar).
• Remova a tampa protetora e mergulhe a ponta da sonda na amostra a ser testada.
• Agite suavemente e espere que uma etiqueta de estabilidade desapareça.
• O eletrodo compensa automaticamente as variações de temperatura.
• A leitura no visor é expressa diretamente em: ppt.
• Para obter melhores resultados, recalibre periodicamente.
• Após o uso, enxágue a sonda com água.
• Sempre recoloque a tampa protetora após cada uso.

Operação

Todos os direitos são reservados. A reprodução total ou parcial é proibida sem o consentimento por escrito do proprietário dos direitos autorais.

Especificações

Guia Operacional

Para ligar o medidor e verificar o estado da bateria

Pressione o botão ON/OFF (ligar/desligar) para ligar o medidor. No arranque, todos os segmentos do LCD são exibidos por 1 segundo, depois a indicação percentual da vida útil restante da bateria é exibida por outro segundo. O medidor entra então no modo de medição normal.

Nota: Manter o botão ON/OFF (ligar/desligar) pressionado enquanto liga o medidor exibirá todos os segmentos do LCD enquanto o botão estiver pressionado.

Para entrar no modo de calibração

Pressione o botão CAL (calibrar). A mensagem "CAL" é exibida.

Para entrar no modo de configuração

Remova a tampa da bateria e pressione o botão Setup (configurar) localizado na lateral da bateria.

Configuração do Medidor

Botão de Configuração

Enquanto estiver no modo de medição, remova a tampa da bateria. Pressione o botão Setup (configurar) localizado na lateral da bateria no compartimento da bateria. O medidor entrará no modo de configuração. Pressione o botão ON/OFF (ligar/desligar) para percorrer os parâmetros de configuração. Altere a opção pressionando o botão CAL (calibrar). As configurações padrão são: unidade de medida "Set t" - °C, "AOFF" - 8 min.

Para selecionar a unidade de temperatura (°C/°F)

Para selecionar a unidade de temperatura quando "SET t" for exibido, pressione o botão CAL (calibrar) para alternar entre °C ou °F.

Para selecionar o tempo de desligamento automático

Para selecionar o AUTO OFF (desligamento automático) quando "AOFF" for exibido, pressione o botão CAL (calibrar) para alternar entre 8 min, 60 min ou --- (desativado).

Para retornar ao modo de medição

Pressione o botão ON/OFF (ligar/desligar).

Medição e Calibração

Para uma melhor precisão, recomenda-se a calibração frequente do medidor. Além disso, o instrumento deve ser recalibrado:

• Quando for necessária alta precisão.
• Pelo menos uma vez por mês.

Medição

Pressione o botão ON/OFF (ligar/desligar) para ligar o medidor. Coloque a sonda na solução desejada. O valor da condutividade, automaticamente compensado pela temperatura, será mostrado no LCD.
A temperatura medida será mostrada no LCD secundário.

Nota: Antes de fazer qualquer medição, certifique-se de que o medidor foi calibrado.

Procedimento de Calibração

• Pressione o botão CAL (calibrar) para entrar no modo de calibração a partir do modo de medição.
• O medidor entrará no modo de calibração, exibindo "ppt 6.44 USE" com a etiqueta CAL (calibrar) piscando.

1. Despeje 2" (5 cm) de solução padrão em um recipiente.
2. Coloque a sonda na solução de calibração. A ponta da sonda deve estar centralizada na solução e submersa 1,18" (3 cm). O medidor reconhecerá automaticamente a solução.
3. Se a solução não for reconhecida ou estiver fora da faixa aceita, "---- Err" será exibido.
4. Se a solução de calibração for reconhecida, "REC" será exibido até que a leitura esteja estável e a calibração seja aceita.

• Após a aceitação, a mensagem "Stor" é exibida e o medidor retorna ao modo de medição.

Limpar Calibração

Coloque o medidor no modo de calibração. Pressione ON/OFF (ligar/desligar) e "Clr" é exibido. O medidor estará agora na calibração padrão.

Mensagens de erro

Durante a calibração do usuário, se a leitura estiver fora da faixa aceita, o medidor exibirá "---- Err". ou seja, 10,00 ppt piscando significa que o limite do valor medido está fora da faixa.

Se a temperatura medida for superior a 50,0 ºC ou inferior a 0,0 ºC, o valor da temperatura de 50,0 ºC ou 0,0 ºC piscará no LCD no modo de medição.

Cuidado e Manutenção

Para obter a maior precisão nas medições, é importante seguir estas dicas:

• A calibração é tão boa quanto a solução que está sendo usada. Os valores da solução de calibração mudam com o tempo. Uma solução nova deve ser usada para cada calibração.
• A sonda deve ser enxaguada com água purificada cada vez antes de ser colocada na solução de calibração ou na amostra a ser testada.

Substituição da Bateria

O medidor possui um indicador de bateria fraca. Quando a bateria estiver fraca (abaixo de 10%), o indicador de bateria piscará no LCD. Quando a bateria estiver descarregada, "dEAd bAtt" será exibido no LCD por 2 segundos e o medidor será desligado.

Para trocar a bateria CR2032 Li-ion, gire a tampa da bateria localizada na parte traseira do medidor no sentido anti-horário para destravar. Remova a tampa e substitua por uma bateria nova com o lado + voltado para cima.

Nota: As baterias só devem ser substituídas em uma área segura, usando o tipo de bateria especificado neste manual de instruções. As baterias antigas devem ser descartadas de acordo com os regulamentos locais.

Recomendações para Usuários

Antes de usar os produtos Hanna Instruments, certifique-se de que eles sejam totalmente adequados para sua aplicação específica e para o ambiente em que são usados. A operação desses instrumentos pode causar interferências inaceitáveis a outros equipamentos eletrônicos, exigindo assim que o operador tome todas as medidas necessárias para corrigir tais interferências. Qualquer variação introduzida pelo usuário no equipamento fornecido pode degradar o desempenho de EMC do instrumento. Para evitar danos ou queimaduras, não coloque o instrumento no forno de micro-ondas. Para sua segurança e a do instrumento, não use ou armazene o instrumento em ambientes perigosos.

Acessórios

Soluções

Garantia

Estes medidores têm garantia de um ano contra defeitos de fabricação e materiais quando usados para o fim a que se destinam e mantidos de acordo com as instruções. As sondas têm garantia de seis meses. Esta garantia é limitada ao reparo ou substituição gratuita. Danos devido a acidentes, uso indevido, adulteração ou falta de manutenção prescrita não são cobertos. Se for necessário serviço, entre em contato com o seu escritório local da Hanna Instruments. Se estiver dentro da garantia, informe o número do modelo, a data da compra, o número de série e a natureza do problema. Se o reparo não for coberto pela garantia, você será notificado das despesas incorridas. Se o instrumento for devolvido à Hanna Instruments, primeiro obtenha um número de Autorização de Devolução de Mercadorias (RGA) do departamento de Serviço Técnico e, em seguida, envie-o com os custos de envio pré-pagos. Ao enviar qualquer instrumento, certifique-se de que ele esteja devidamente embalado para proteção completa.

Para obter mais informações sobre a Hanna Instruments e nossos produtos, visite www.hannainst.com ou envie um e-mail para sales@hannainst.com. Para suporte técnico, entre em contato com o seu escritório local da Hanna Instruments ou envie um e-mail para tech@hannainst.com
Encontre o seu escritório local da Hanna Instruments em www.hannainst.com
