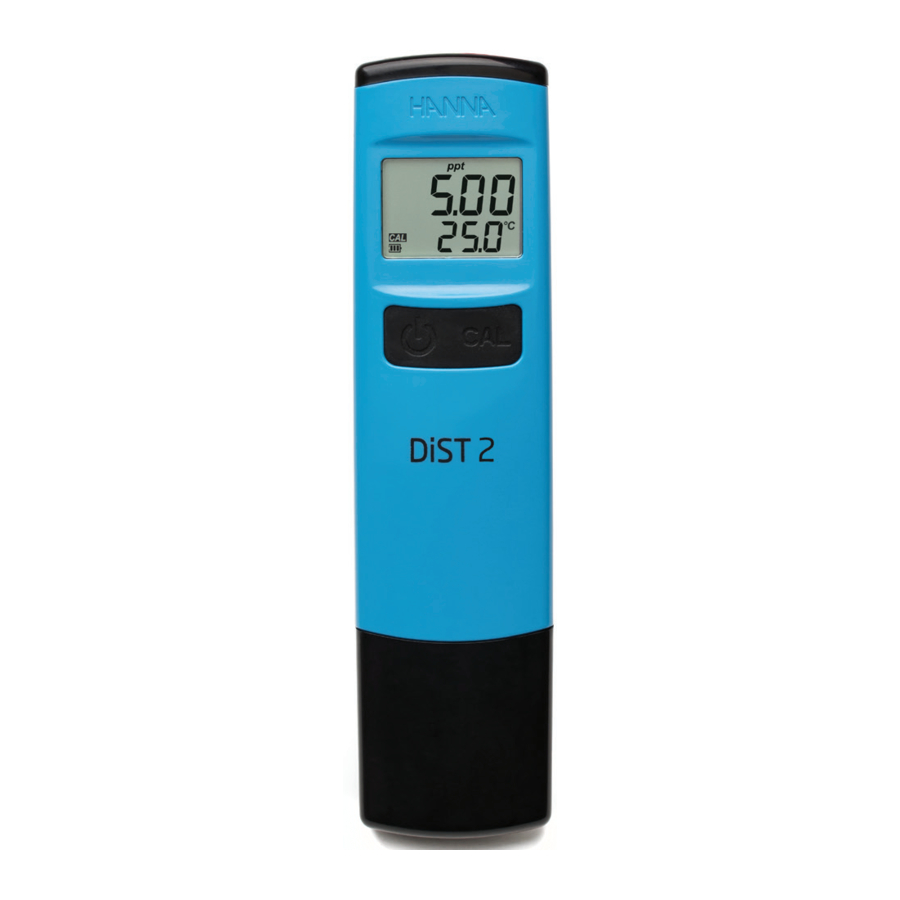

Manuel du testeur TDS Hanna Instruments DiST 2 HI98302

Examen Préliminaire

Retirez l'appareil de son emballage et examinez-le attentivement pour vous assurer qu'aucun dommage n'est survenu pendant le transport. Si des dommages notables sont apparents, contactez votre bureau local Hanna Instruments. Chaque appareil est fourni avec :

• Pile CR2032 (1 pc.)
• Housse de rangement / protection
• Manuel d'instructions
• Certificat de qualité
• Sachets de solution d'étalonnage 6.44 ppt (4 pcs.)

Remarque : Conservez tout le matériel d'emballage jusqu'à ce que vous soyez sûr que l'instrument fonctionne correctement. Tous les articles défectueux doivent être retournés dans leur emballage d'origine avec les accessoires fournis.

Préparation

La sonde est expédiée à sec. Avant d'utiliser l'électrode, retirez le capuchon de protection. Suivez ensuite la procédure d'étalonnage.

• Allumez le testeur en appuyant sur le bouton ON/OFF (Marche/Arrêt).
• Retirez le capuchon de protection et immergez l'extrémité de la sonde dans l'échantillon à tester.
• Mélangez doucement et attendez qu'un marqueur de stabilité disparaisse.
• L'électrode compense automatiquement les variations de température.
• La lecture affichée est directement exprimée en : ppt.
• Pour de meilleurs résultats, réétalonnez périodiquement.
• Après utilisation, rincez la sonde à l'eau.
• Replacez toujours le capuchon de protection après chaque utilisation.

Fonctionnement

Tous droits réservés. La reproduction totale ou partielle est interdite sans l'autorisation écrite du titulaire des droits d'auteur.

Spécifications

Guide Opérationnel

Pour allumer l'appareil et vérifier l'état de la pile

Appuyez sur le bouton ON/OFF (Marche/Arrêt) pour allumer l'appareil. Au démarrage, tous les segments LCD sont affichés pendant 1 seconde, puis l'indication du pourcentage de la durée de vie restante de la pile est affichée pendant une autre seconde. L'appareil passe ensuite en mode de mesure normal.

Remarque : Maintenir le bouton ON/OFF (Marche/Arrêt) enfoncé lors de l'allumage de l'appareil affichera tous les segments LCD tant que le bouton est enfoncé.

Pour entrer en mode étalonnage

Appuyez sur le bouton CAL (Étalonnage). Le message "CAL" (ÉTAL) est affiché.

Pour entrer en mode configuration

Retirez le couvercle du compartiment de la pile et appuyez sur le bouton Setup (Configuration) situé sur le côté de la pile.

Configuration de l'appareil

Bouton de configuration

En mode de mesure, retirez le couvercle du compartiment de la pile. Appuyez sur le bouton Setup (Configuration) situé sur le côté de la pile dans le compartiment. L'appareil entrera en mode configuration. Appuyez sur le bouton ON/OFF (Marche/Arrêt) pour parcourir les paramètres de configuration. Changez l'option en appuyant sur le bouton CAL (Étalonnage). Les réglages par défaut sont : "Set t" (Régler t) unité de mesure - °C, "AOFF" (AUTO-EXT) - 8 min.

Pour sélectionner l'unité de température (°C/°F)

Pour sélectionner l'unité de température lorsque "SET t" (RÉGLER t) est affiché, appuyez sur le bouton CAL (Étalonnage) pour basculer entre °C ou °F.

Pour sélectionner le temps d'arrêt automatique

Pour sélectionner l'AUTO OFF (ARRÊT AUTO) lorsque "AOFF" (AUTO-EXT) est affiché, appuyez sur le bouton CAL (Étalonnage) pour basculer entre 8 min, 60 min ou --- (désactivé).

Pour revenir au mode de mesure

Appuyez sur le bouton ON/OFF (Marche/Arrêt).

Mesure et Étalonnage

Pour une meilleure précision, un étalonnage fréquent de l'appareil est recommandé. De plus, l'instrument doit être réétalonné :

• Lorsque une grande précision est requise.
• Au moins une fois par mois.

Mesure

Appuyez sur le bouton ON/OFF (Marche/Arrêt) pour allumer l'appareil. Placez la sonde dans la solution désirée. La valeur de conductivité, automatiquement compensée en température, sera affichée sur l'écran LCD.
La température mesurée sera affichée sur l'écran LCD secondaire.

Remarque : Avant de prendre toute mesure, assurez-vous que l'appareil a été étalonné.

Procédure d'étalonnage

• Appuyez sur le bouton CAL (Étalonnage) pour entrer en mode étalonnage depuis le mode mesure.
• L'appareil entrera en mode étalonnage, affichant "ppt 6.44 USE" (ppt 6.44 UTILISER) avec le marqueur CAL (ÉTAL) clignotant.

1. Versez 2" (5 cm) de solution standard dans un récipient.
2. Placez la sonde dans la solution d'étalonnage. La pointe de la sonde doit être centrée dans la solution et immergée de 1,18" (3 cm). L'appareil reconnaîtra automatiquement la solution.
3. Si la solution n'est pas reconnue ou est hors de la plage acceptée, "---- Err" (---- Err) est affiché.
4. Si la solution d'étalonnage est reconnue, "REC" (REC) est affiché jusqu'à ce que la lecture soit stable et que l'étalonnage soit accepté.

• Après acceptation, le message "Stor" (Mémorisé) est affiché et l'appareil retourne en mode de mesure.

Effacer l'étalonnage

Mettez l'appareil en mode étalonnage. Appuyez sur ON/OFF (Marche/Arrêt) et "Clr" (Effacer) est affiché. L'appareil sera alors avec l'étalonnage par défaut.

Messages d'erreur

Pendant l'étalonnage par l'utilisateur, si la lecture est hors de la plage acceptée, l'appareil affichera "---- Err" (---- Err). Par exemple, "10.00 ppt" clignotant signifie que la limite de la valeur mesurée est hors de portée.

Si la température mesurée est supérieure à 50,0 ºC ou inférieure à 0,0 ºC, la valeur de température de 50,0 ºC ou 0,0 ºC clignotera sur l'écran LCD en mode mesure.

Entretien et Maintenance

Pour obtenir la plus haute précision des mesures, il est important de suivre ces conseils :

• L'étalonnage n'est aussi bon que la solution utilisée. Les valeurs des solutions d'étalonnage changent avec le temps. Une solution fraîche doit être utilisée pour chaque étalonnage.
• La sonde doit être rincée à l'eau purifiée chaque fois avant d'être placée dans la solution d'étalonnage ou l'échantillon à tester.

Remplacement de la pile

L'appareil est doté d'un indicateur de pile faible. Lorsque la pile est faible (moins de 10 %), l'indicateur de pile clignotera sur l'écran LCD. Lorsque la pile est déchargée, "dEAd bAtt" (PILE MORTE) sera affiché sur l'écran LCD pendant 2 secondes et l'appareil s'éteindra.

Pour changer la pile Li-ion CR2032, tournez le couvercle du compartiment de la pile situé à l'arrière de l'appareil dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Retirez le couvercle et remplacez-la par une nouvelle pile, le côté + vers le haut.

Remarque : Les piles ne doivent être remplacées que dans un endroit sûr en utilisant le type de pile spécifié dans ce manuel d'instructions. Les vieilles piles doivent être jetées conformément aux réglementations locales.

Recommandations pour les utilisateurs

Avant d'utiliser les produits Hanna Instruments, assurez-vous qu'ils conviennent parfaitement à votre application spécifique et à l'environnement dans lequel ils sont utilisés. Le fonctionnement de ces instruments peut causer des interférences inacceptables à d'autres équipements électroniques, obligeant ainsi l'opérateur à prendre toutes les mesures nécessaires pour corriger ces interférences. Toute variation introduite par l'utilisateur à l'équipement fourni peut dégrader les performances CEM de l'instrument. Pour éviter les dommages ou les brûlures, ne mettez pas l'instrument dans un four à micro-ondes. Pour votre sécurité et celle de l'instrument, n'utilisez pas et ne stockez pas l'instrument dans des environnements dangereux.

Accessoires

Solutions

Garantie

Ces appareils sont garantis pour une période d'un an contre les défauts de fabrication et de matériaux lorsqu'ils sont utilisés conformément à leur usage prévu et entretenus selon les instructions. Les sondes sont garanties pour une période de six mois. Cette garantie est limitée à la réparation ou au remplacement gratuit. Les dommages dus à des accidents, une mauvaise utilisation, une altération ou un manque d'entretien prescrit ne sont pas couverts. Si un service est requis, contactez votre bureau local Hanna Instruments. Si l'appareil est sous garantie, signalez le numéro de modèle, la date d'achat, le numéro de série et la nature du problème. Si la réparation n'est pas couverte par la garantie, vous serez informé des frais encourus. Si l'instrument doit être retourné à Hanna Instruments, obtenez d'abord un numéro d'autorisation de retour de marchandises (RGA) auprès du service technique, puis envoyez-le avec les frais d'expédition prépayés. Lors de l'expédition de tout instrument, assurez-vous qu'il est correctement emballé pour une protection complète.

Pour plus d'informations sur Hanna Instruments et nos produits, visitez www.hannainst.com ou envoyez-nous un e-mail à sales@hannainst.com. Pour un support technique, contactez votre bureau local Hanna Instruments ou envoyez-nous un e-mail à tech@hannainst.com
Trouvez votre bureau local Hanna Instruments sur www.hannainst.com

Références

• pH-mètres, photomètres, titreurs, contrôleurs - Hanna Instruments

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel du testeur TDS Hanna Instruments DiST 2 HI98302

Les langues disponibles
