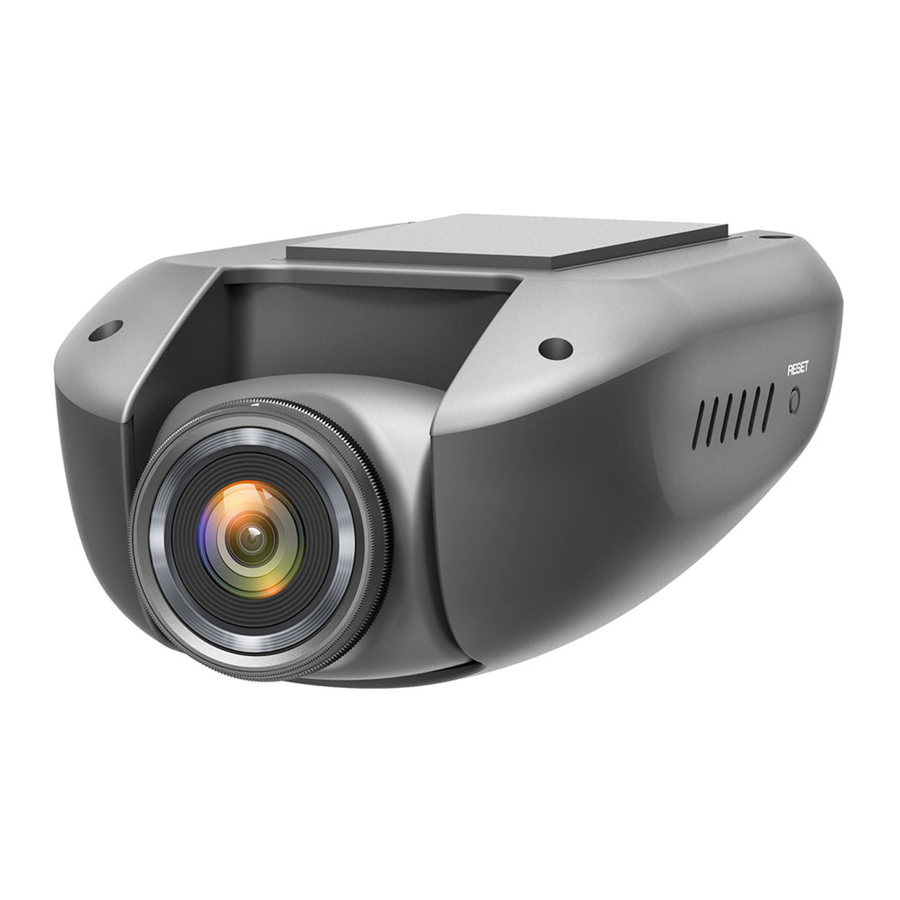

Kenwood DRV-A700W - Guia de Início Rápido da Câmara de Tablier Integrada com GPS

Nome e Funções das Peças

Nome das Peças

1. Botão de Proteção de Ficheiro / Ligação Sem Fios
2. Botão de Alimentação / Captura de Ecrã
3. Botão OK
4. Indicador LED
5. Botão de Reposição de Estado
6. Altifalante
7. Ranhura para Cartão microSD
8. Porta DC-IN / Transferência de Dados
9. Porta do Conector
10. CAM-IN

Função

Botão de Proteção de Ficheiro / Ligação Sem Fios

File Protect (Proteção de Ficheiro)
Basta premir o botão para proteger o ficheiro de vídeo atual contra a sobreposição.

Wireless Link (Ligação Sem Fios)
Prima sem soltar durante 3 segundos para ligar a função de Ligação Sem Fios.
Emparelhamento / Ligado / Desligado Sem Fios:
Toques/som de Emparelhamento de Ligação Sem Fios (formigueiro contínuo)
Toques/som de Ligação Sem Fios Ligada (formigueiro)
Toques/som de Ligação Sem Fios Desligada (formigueiro inverso)

Botão de Alimentação / Captura de Ecrã

Power (Alimentação)
Prima sem soltar o botão durante 3 segundos para ligar/desligar o dispositivo.

Screen Shot (Captura de Ecrã)
Enquanto estiver a gravar no modo de vídeo, prima o botão e poderá tirar uma captura de ecrã do fotograma atual.

Botão OK

Prima para iniciar ou parar a gravação.
Iniciar / Parar a gravação:

1. Iniciar a gravação (Bip longo)
2. Parar a gravação (Bip curto)

Indicador LED de Estado

Vermelho: Ligado, Vermelho (a piscar): A gravar, Azul: A carregar

Botão de Reposição

Nas raras ocasiões em que o dispositivo tem um problema, utilize o botão de reposição para desligar o dispositivo. Basta premir a reposição até o dispositivo desligar e premir o botão de alimentação para ligar.

Repor a Palavra-passe da Ligação Sem Fios

Prima sem soltar os botões de Proteção de Ficheiro e de Alimentação durante 2 segundos para reiniciar o dispositivo e repor a palavra-passe da Ligação Sem Fios para 12345678.

Instalação no Veículo

Inserir o Cartão microSD na Câmara de Tablier

A câmara de tablier suporta um cartão microSD de classe 10 ou superior com capacidade de 8 GB a 256 GB.

Siga o símbolo conforme indicado para inserir o cartão SD.

Não remova nem insira o cartão de memória enquanto o dispositivo estiver ligado. O cartão microSD é inserido como condição de envio de fábrica.

Ligar o Cabo de Derivação do Fusível à Caixa de Fusíveis

Encontre a caixa de fusíveis do seu veículo. Normalmente, está localizada por baixo do volante do condutor ou por baixo do capô do motor. Consulte o manual do seu veículo.

Remova um fusível original associado ao ACC/Comutado de ignição do seu veículo ou à fonte de alimentação permanente.

Recomendamos que a classificação máxima do fusível não seja superior a 20 Amperes.

Para o modo de Estacionamento, é necessária a ligação à fonte de alimentação permanente. Ligue o conector Mini USB de 5 V à câmara de tablier.

A Configuração Inicial

Quando o dispositivo é alimentado, a câmara de tablier liga-se e entra automaticamente no modo de Ligação Sem Fios.

Configure a câmara de tablier com o seu smartphone e este apresentará a configuração inicial. Siga o guia para definir o país, o fuso horário, a hora, a data, as unidades de velocidade e a palavra-passe da Ligação Sem Fios utilizando o seu smartphone.

Nota: Palavra-passe da Ligação Sem Fios: 12345678 (predefinição)

Selecionar a Posição de Instalação

Veja a imagem através do smartphone e ajuste a posição de instalação.

Colar o Adesivo no Para-brisas

Após posicionar um local no para-brisas, limpe a área com um pano seco/limpo, remova a película protetora adesiva e a película protetora da lente, cole-a no para-brisas, continue a premir e a adicionar pressão durante 30 segundos.

Iniciar a Gravação Automaticamente

Após formatar o cartão, a câmara de tablier começará a gravar e estará tudo pronto.

Funcionalidade e Suporte

Modo de Estacionamento

Aceda ao MENU DE VÍDEO através do Smartphone e, em seguida, coloque a definição do Sensor do Modo de Estacionamento em Ligado (On).

No modo de estacionamento, o dispositivo permanecerá num modo de espera. Pode detetar um impacto acima do nível normal, gravando eventos que possam danificar o seu veículo. Além disso, o kit de cablagem tem uma função de corte de energia automático. Quando o dispositivo deteta que a bateria do carro está abaixo de um determinado nível, corta a energia para evitar o esgotamento da bateria.

Aplicação para Smartphone KENWOOD DASH CAM MANAGER

"KENWOOD DASH CAM MANAGER" é uma aplicação para smartphone para apresentar vídeos gravados com o dispositivo. Pode ser utilizada para rever dados e vídeos das câmaras de tablier KENWOOD mais recentes. Descarregue e instale a aplicação a partir da App Store (iOS) / Google Play (Android) no seu dispositivo móvel.

Como Ligar:

1. Prima sem soltar o botão de Ligação Sem Fios no dispositivo e entre no modo de ligação.
2. Abra o KENWOOD DASH CAM MANAGER da aplicação para smartphone.
3. Prima o botão Ligar e selecione na lista de redes para emparelhar o dispositivo da câmara de tablier.
4. Introduza a palavra-passe da Ligação Sem Fios no campo de introdução.
5. Ligação concluída, prima o botão Continuar para o ecrã principal da aplicação.

Software de Desktop KENWOOD VIDEO PLAYER

"KENWOOD VIDEO PLAYER" é um software de desktop para apresentar vídeos gravados com o dispositivo. Pode ser utilizado para rever dados e vídeos das câmaras de tablier KENWOOD mais recentes.

Descarregue o instalador a partir de https://www.kenwood.com/cs/ce/ e instale o software num ambiente de computador no qual tenha direitos de administrador.

Para Mais Informações

Para obter informações e operações detalhadas, consulte o MANUAL DE INSTRUÇÕES no seguinte website: https://www.kenwood.com/cs/ce/ ou contacte o seu revendedor/centro de assistência JVCKENWOOD.

O logótipo microSDXC é uma marca comercial da SD-3C LLC.

Android é uma marca comercial da Google Inc. nos EUA e noutros países.

iOS é uma marca comercial ou marca comercial registada da Cisco nos EUA e noutros países.
