Kenwood DRV-A501W - Guia de Início Rápido da Câmara de Tablier Integrada com GPS

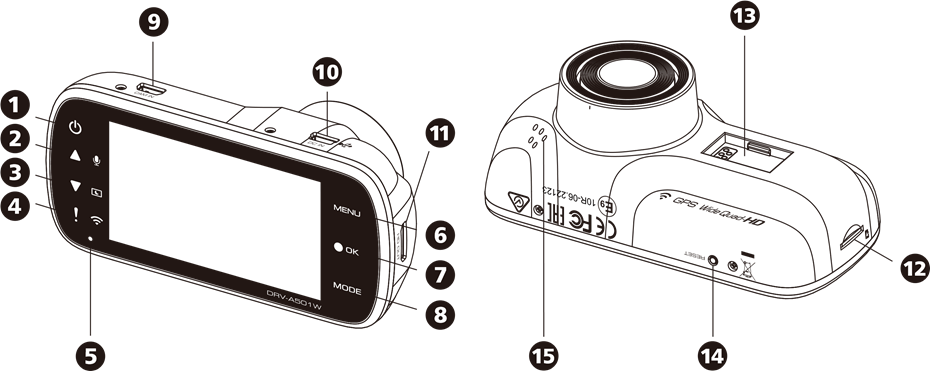

Nome e Funções das Peças

Nome das Peças

1. Botão de Energia
2. Botão Para Cima / Silenciar
3. Botão Para Baixo / Desligar Ecrã
4. Botão de Proteger Ficheiro / Ligação Sem Fios
5. Indicador LED
6. Botão Menu
7. Botão de Gravar / OK
8. Botão de Modo / Captura de Ecrã
9. CAM-IN
10. DC-IN / Porta de Transferência de Dados
11. HD OUT
12. Ranhura para Cartão microSD
13. Porta do Conector
14. Botão de Repor Estado
15. Altifalante

Indicador LED de Estado
Vermelho: Ligado, Vermelho (a piscar): A gravar, Azul: A carregar

Botão de Proteger Ficheiro / Ligação Sem Fios
Proteger Ficheiro
Basta pressionar o botão para proteger o ficheiro de vídeo atual contra a sobreposição.

Ligação Sem Fios
Mantenha pressionado durante 3 segundos para ativar a função de Ligação Sem Fios, que não está disponível durante a gravação ou durante a reprodução.

Botão Menu
Pressione este botão para abrir o menu do modo atual. Pressione este botão duas vezes para entrar no menu de definições gerais.

Botão de Gravar / OK
Gravar
No modo de Vídeo, pressione para iniciar ou parar a gravação. / No modo de Fotografia, pressione para tirar uma fotografia.

OK
O botão de confirmação usado para selecionar opções nos menus.

Botão de Modo / Captura de Ecrã
Modo
Este botão permite navegar entre os modos de vídeo, fotografia e reprodução.

Captura de Ecrã
Enquanto estiver a gravar no modo de vídeo, pressione o botão e poderá tirar uma captura de ecrã do fotograma atual.

Botão de Reposição
Nas raras ocasiões em que o dispositivo tiver um problema, use o botão de reposição para desligar o dispositivo. Basta pressionar a reposição até que o dispositivo desligue e pressione o botão de energia para ligar.

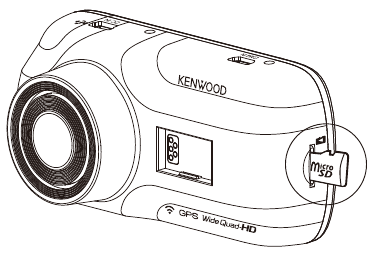

1. Insira o Cartão microSD na Câmara de Tablier

   A câmara de tablier suporta um cartão microSD de classe 10 ou superior com capacidade de 8 GB a 256 GB.
   Siga o símbolo conforme indicado para inserir o cartão SD.
   Não remova ou insira o cartão de memória enquanto o dispositivo estiver ligado. O cartão microSD é inserido como condição de envio da fábrica.

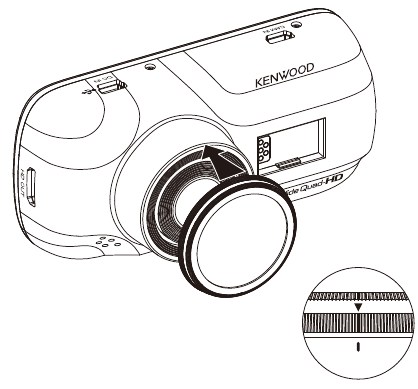

2. Instale o Filtro Polarizador Circular

   Alinhe o lado roscado do filtro polarizador com o dispositivo e gire-o no sentido horário para garantir que a rotação seja suave ao longo da área metálica roscada.
   Gire o anel de metal externo do filtro polarizador no sentido horário e alinhe a marca de seta na lente do polarizador com a marca de seta no dispositivo.

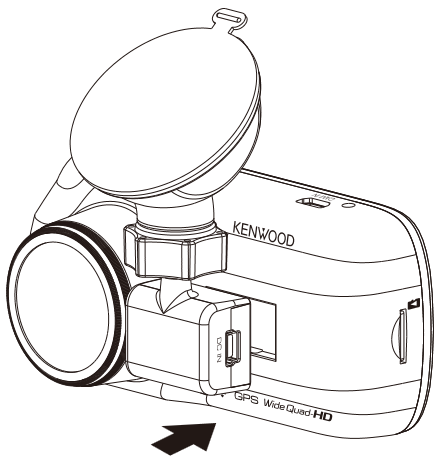

3. Ligue a Câmara de Tablier ao Suporte Magnético

   Certifique-se de que alinha a câmara dentro da porta do conector para uma instalação adequada.

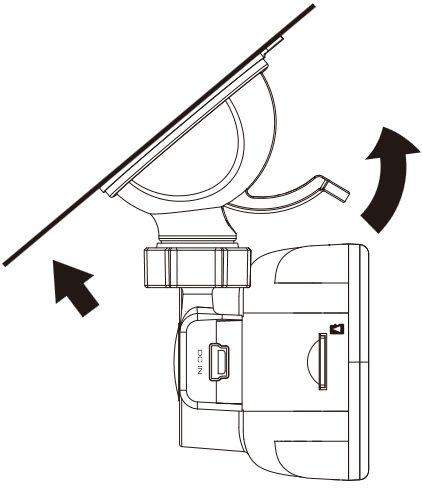

4. Fixe o Suporte ao Para-brisas

   Selecione um local no para-brisas dentro do alcance de limpeza onde não o distraia. Em seguida, coloque o suporte de sucção no lugar e bloqueie o suporte.

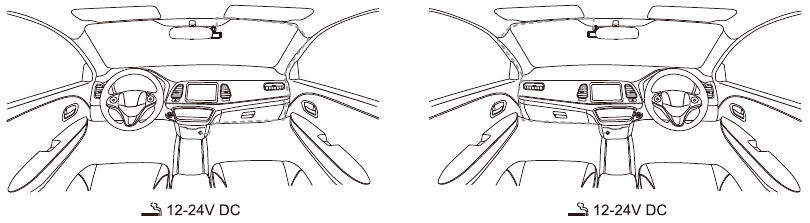

5. Ligue à Tomada de Energia do Carro

   Ligue o cabo do adaptador de isqueiro que está na embalagem à tomada de 12 V do seu veículo.
   A ignição dos veículos permitirá que a câmara ligue e grave enquanto estiver ligada à tomada de 12 V dos seus veículos. Quando o veículo é desligado, a câmara desliga-se automaticamente.

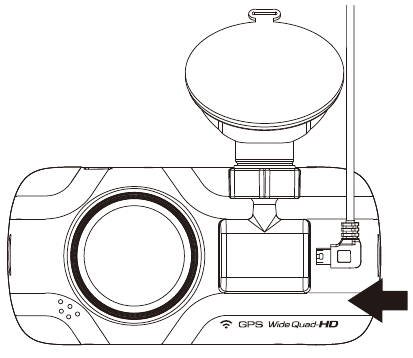

6. A Configuração Inicial

   Ao ligar a energia, a câmara de tablier ligará e exibirá a configuração inicial. Defina o seu idioma, país, fuso horário, hora e data, etc.
7. Formatar o Cartão SD na Primeira Utilização
   Quando o cartão SD é inserido no dispositivo pela primeira vez, o dispositivo pedirá que formate o cartão.
8. Iniciar a Gravação Automaticamente
   Após formatar o cartão, a câmara de tablier começará a gravar e estará tudo pronto.

Funcionalidade e Suporte

Modo de Estacionamento
Aceda ao MENU DE VÍDEO pressionando o botão MENU enquanto estiver no MODO DE VÍDEO e, em seguida, ative a definição do Sensor de Modo de Estacionamento.

No modo de estacionamento, o dispositivo permanecerá num modo de espera em conjunto com o nosso kit de ligação direta CA-DR1030 (acessório opcional). Ele pode detetar um impacto acima do nível normal, gravando eventos que podem danificar o seu veículo. Além disso, o kit de ligação direta tem uma função de corte de energia automático. Quando o dispositivo deteta que a bateria do carro está abaixo de um determinado nível, ele corta a energia para evitar o esgotamento da bateria.

Aplicação para Smartphone KENWOOD DASH CAM MANAGER
"KENWOOD DASH CAM MANAGER" é uma aplicação para smartphone para exibir vídeos gravados com o dispositivo. Pode ser usada para rever dados e vídeos das mais recentes câmaras de tablier KENWOOD. Descarregue e instale a aplicação na App Store (iOS) / Google Play (Android) no seu dispositivo móvel.

Como Ligar:

1. Pressione longamente o botão Wireless Link (Ligação Sem Fios) no dispositivo e entre no modo de ligação. (Certifique-se de que a câmara de tablier não está a gravar)
2. Abra o KENWOOD DASH CAM MANAGER da aplicação para smartphone.
3. Pressione o botão Connect (Ligar) e selecione na lista de redes para emparelhar o dispositivo da câmara de tablier.
4. Introduza a palavra-passe Wireless Link (Ligação Sem Fios) no campo de entrada.
5. Ligação concluída, pressione o botão Continue (Continuar) para entrar no ecrã principal da aplicação.

Software para Computador KENWOOD VIDEO PLAYER
"KENWOOD VIDEO PLAYER" é um software para computador para exibir vídeos gravados com o dispositivo. Pode ser usado para rever dados e vídeos das mais recentes câmaras de tablier KENWOOD.

Descarregue o instalador em https://www.kenwood.com/cs/ce/ e instale o software num ambiente de computador no qual tenha direitos de administrador.

Para Mais Informações
Para operações e informações detalhadas, consulte o MANUAL DE INSTRUÇÕES no seguinte website:

https://www.kenwood.com/cs/ce/ ou entre em contacto com o seu revendedor/centro de assistência JVCKENWOOD.

O logótipo microSDXC é uma marca comercial da SD-3C LLC.

Android é uma marca comercial da Google Inc. nos EUA e noutros países.

iOS é uma marca comercial ou marca registada da Cisco nos EUA e noutros países.
