Manual do Medidor de Distância a Laser CONDTROL SMART 60

FUNÇÕES/APLICAÇÕES

O medidor de distância a laser SMART 60 destina-se a medir distância, comprimentos, alturas, calcular a área e o volume de objetos medidos, bem como a realizar medições indiretas (Teorema de Pitágoras). O produto é adequado para uso em áreas de construção internas e externas.

CONJUNTO

1. Medidor de distância a laser – 1 unidade.
2. Bolsa de transporte com alça – 1 unidade.
3. Manual do utilizador – 1 unidade.
4. Pilhas LR3 (AAA) – 2 unidades.

ESPECIFICAÇÕES

* Use uma placa de alvo para aumentar o intervalo de medição durante o dia ou se o alvo tiver propriedades de reflexão deficientes.

** A precisão pode diminuir em condições desfavoráveis, como luz solar intensa ou quando as medições são feitas contra superfícies brilhantes ou transparentes, objetos em movimento, objetos com superfície áspera.

Em condições desfavoráveis ou quando a distância medida é superior a 100 m, a precisão máxima permitida é calculada da seguinte forma:
± (Y + 0,25хDх10-3) mm, onde

D (mm) - distância medida
Y (mm) - precisão permitida de acordo com os dados técnicos.

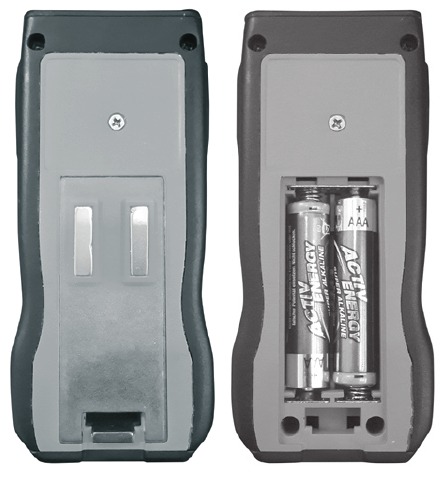

INSERIR/SUBSTITUIR PILHAS

Insira as pilhas, observando a polaridade correta. Use apenas pilhas alcalinas, ambas as pilhas devem ser da mesma marca com o mesmo nível de carga. O nível de carga é mostrado no visor. Substitua as pilhas quando vir o símbolo no visor.

LIGAR/DESLIGAR

Para ligar o produto, pressione . O produto irá ligar e entrar no modo de medição.

Para desligar o produto, pressione e segure .
Para economizar energia da bateria, o produto será desligado automaticamente dentro de 3 minutos após a última operação.

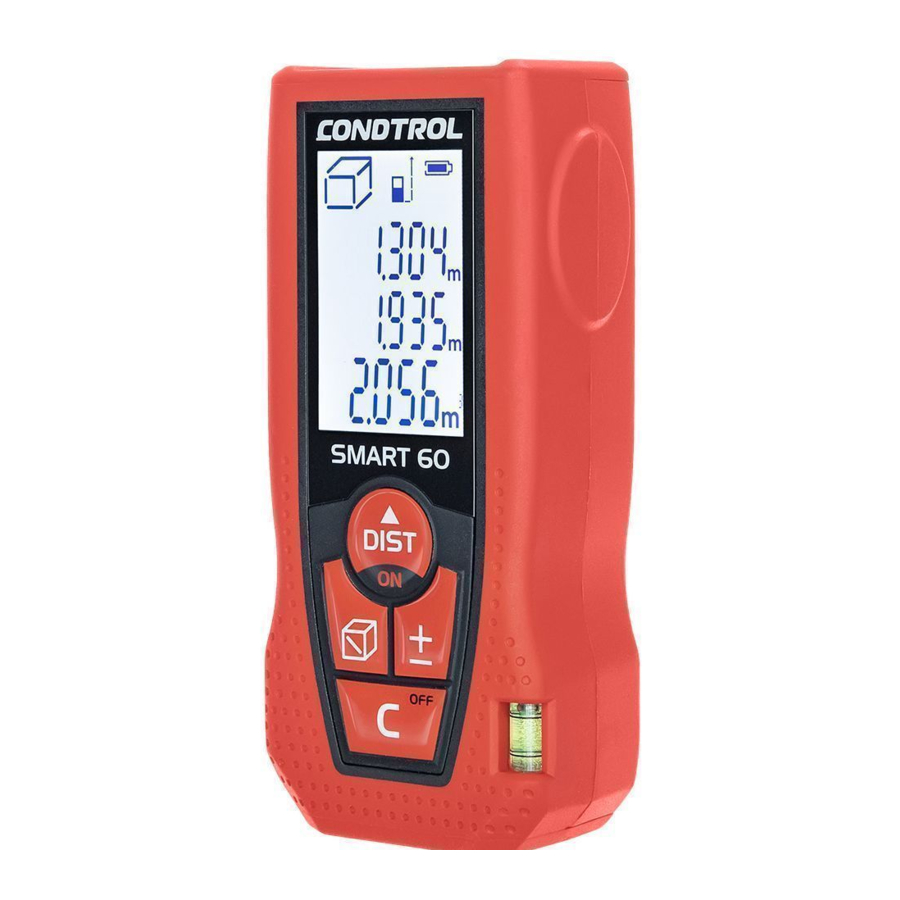

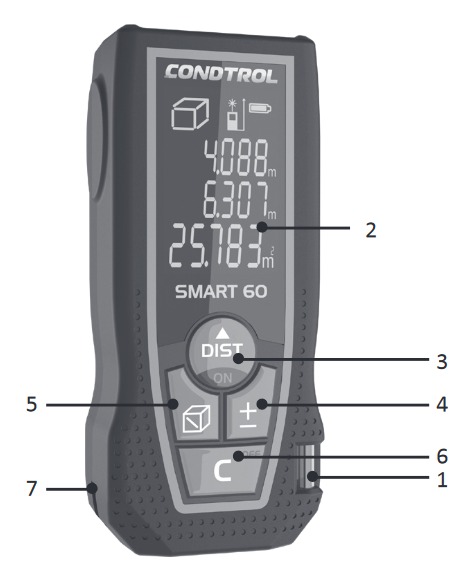

DESCRIÇÃO DO PRODUTO

1. Nível de bolha
2. Visor
3. Ligar / ativar feixe de laser / medição / medição contínua (rastreamento).
4. Adição/subtração / ligar/desligar sinal sonoro.
5. Cálculo de área/volume/medição indireta (Teorema de Pitágoras).
6. Desligar/limpar
7. Localização da alça

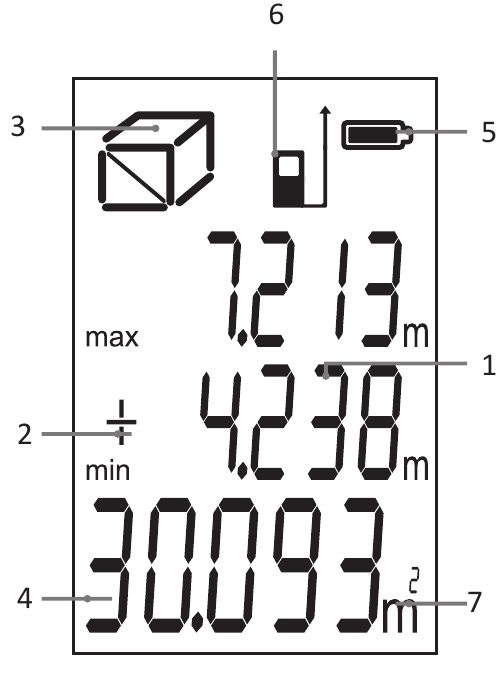

Visor

1. Linha secundária para exibir resultados de medição, valores máximos e mínimos.
2. Símbolo do modo de adição/subtração
3. Símbolo indicando cálculo de área e volume, modo de medição indireta. 4 Linha principal para exibir resultados de medição
4. Nível de carga da bateria
5. Ponto de referência
6. Unidade de medida

OPERAÇÃO

Ponto de referência

É possível definir o ponto de referência - a partir da extremidade superior ou inferior do produto.

O ponto de referência padrão é a extremidade inferior do produto. Para selecionar o ponto de referência, pressione e segure o botão durante 1 segundo. O indicador aparecerá no visor.

Ligar/desligar sinal sonoro

Para ligar/desligar o sinal sonoro, pressione e segure durante 2 segundos.

MEDIÇÕES

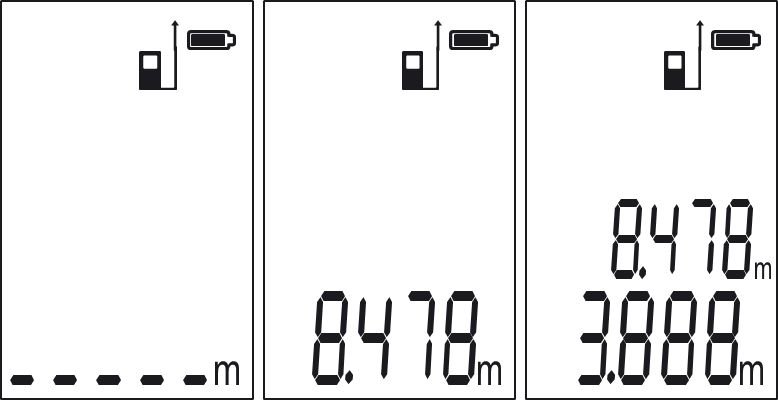

Medição de distância única

Ligue o produto. Pressione rapidamente para ligar o feixe de laser, aponte-o para o alvo e pressione novamente para medição de distância única.

Pressione rapidamente para desligar o feixe de laser, se estiver ligado.

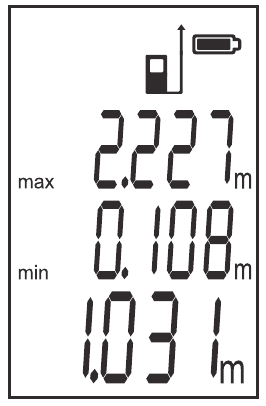

Medição contínua de distância (rastreamento)

Pressione e segure . O produto fará medições uma após a outra, mostrando o último valor medido. Além disso, mostrará os valores medidos máximos e mínimos.

Para sair do modo, pressione ou .

CÁLCULOS

A última medição pode ser cancelada por e feita novamente nos modos de cálculo de área e volume, modo de medição indireta (Teorema de Pitágoras). Se você pressionar duas vezes em qualquer um dos modos mencionados acima, o produto entrará no modo de medição de distância única.

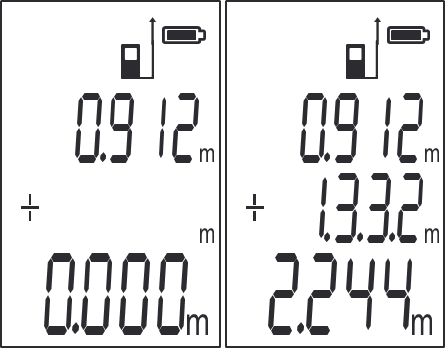

Adição/Subtração

A função de adição/subtração é usada para adição e subtração de comprimentos.

Faça uma medição de distância única, ative o modo de adição/subtração pressionando rapidamente , em seguida, faça a próxima medição de distância única. O resultado do cálculo será mostrado na linha principal no visor. As próximas medições também serão adicionadas/subtraídas ao/do próximo resultado de medição.

Pressione para sair
Modo de adição/subtração.

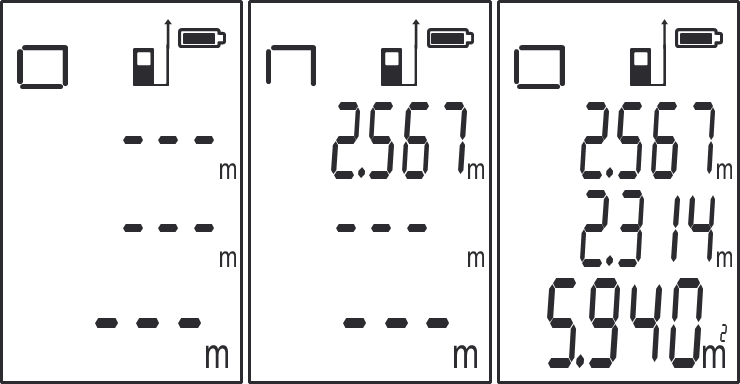

Área

Pressione . O símbolo aparecerá no visor. Faça 2 medições uma após a outra (comprimento e largura). A área (composição de comprimento e largura) será calculada e mostrada na linha principal no visor.

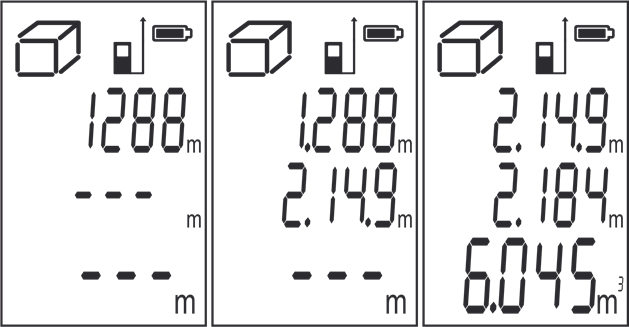

Volume

Pressione duas vezes. O símbolo aparecerá no visor. Faça 3 medições uma após a outra (comprimento, largura, altura). O volume (composição de comprimento, largura e altura) será calculado e mostrado na linha principal no visor.

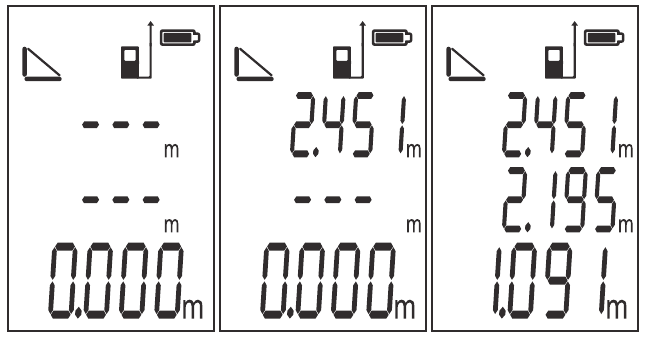

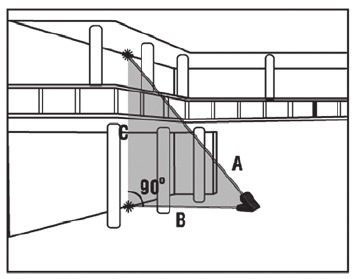

Medição indireta (Teorema de Pitágoras)

Se for impossível fazer a medição direta (há alguma obstrução), o comprimento necessário pode ser calculado com a ajuda de outros 2.

Pressione 3 vezes. O símbolo aparecerá no visor. Meça o comprimento dos segmentos A e B. O segmento B deve ser perpendicular ao segmento C e não pode ser maior que o segmento A. O comprimento do segmento C é calculado de acordo com o Teorema de Pitágoras.

CÓDIGOS DE MENSAGEM

Durante a operação, os seguintes códigos/símbolos podem aparecer no visor:
