CONDTROL SMART 60 - Manual de utilizare al telemetrului laser

FUNCȚII/APLICAȚII

Telemetrul laser SMART 60 este destinat măsurării distanței, lungimilor, înălțimilor, calculării suprafeței și volumului obiectelor măsurate, precum și efectuării de măsurători indirecte (Teorema lui Pitagora). Produsul este potrivit pentru utilizare atât în zone de construcție interioare, cât și exterioare.

COMPONENTE

1. Telemetru laser – 1 buc.
2. Husă de transport cu curea - 1 buc.
3. Manual de utilizare – 1 buc.
4. Baterii LR3 (AAA) – 2 buc.

SPECIFICAȚII

* Utilizați o placă țintă pentru a crește raza de măsurare în timpul zilei sau dacă ținta are proprietăți slabe de reflexie.

** Precizia poate scădea în condiții nefavorabile, cum ar fi lumina puternică a soarelui sau când măsurătorile sunt efectuate pe suprafețe lucioase sau transparente, obiecte în mișcare, obiecte cu suprafață aspră.

În condiții nefavorabile sau când distanța măsurată depășește 100 m, precizia maximă admisă este calculată în felul următor:
± (Y + 0,25хDх10-3) mm, unde

D (mm) - distanța măsurată
Y (mm) - precizia admisă conform datelor tehnice.

INTRODUCEREA/ÎNLOCUIREA BATERIILOR

Introduceți bateriile, respectând polaritatea corectă. Utilizați numai baterii alcaline, ambele baterii trebuie să fie de aceeași marcă cu același nivel de încărcare. Nivelul de încărcare este afișat pe ecran. Înlocuiți bateriile când vedeți simbolul pe ecran.

PORNIRE/OPRIRE

Pentru a porni produsul, apăsați . Produsul se va porni și va intra în modul de măsurare.

Pentru a opri produsul, apăsați și mențineți apăsat .
Pentru a economisi energia bateriei, produsul se va opri automat în decurs de 3 minute după ultima operație.

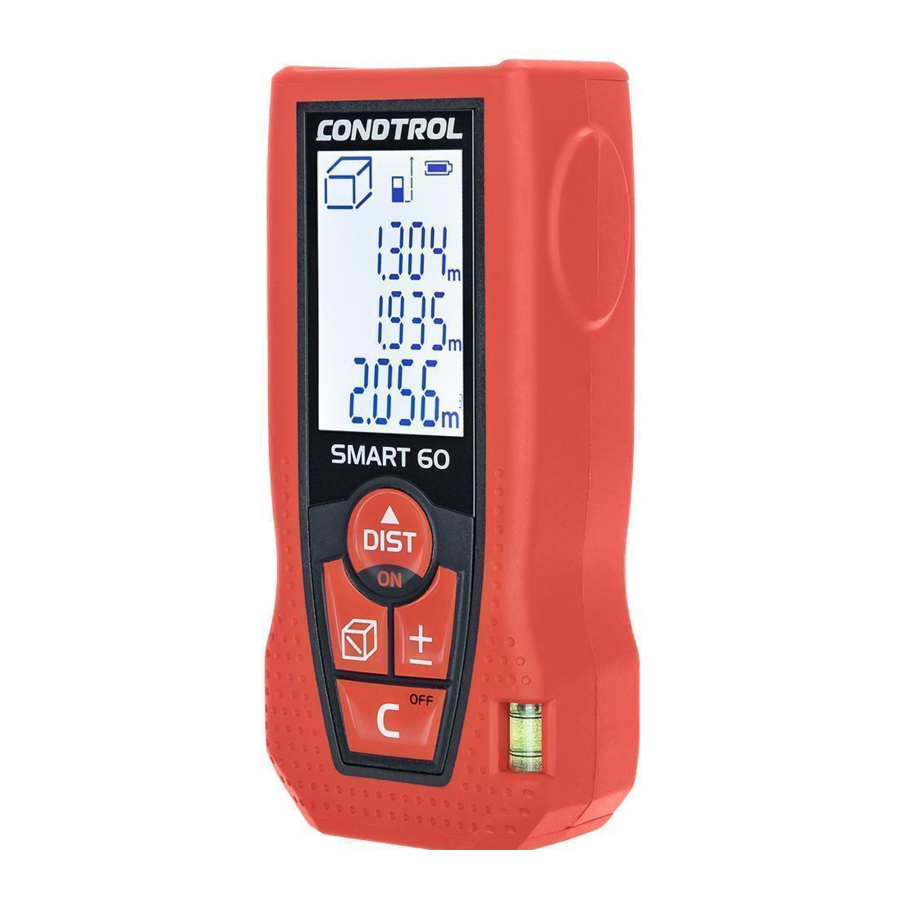

DESCRIEREA PRODUSULUI

1. Nivelă cu bulă de aer
2. Afișaj
3. Pornire / activare fascicul laser/ măsurare / măsurare continuă (urmărire).
4. Adunare/scădere / pornire/oprire semnal sonor.
5. Calcularea suprafeței/volumului/măsurare indirectă (Teorema lui Pitagora).
6. Oprire/ștergere
7. Locația curelei

Afișaj

1. Linie secundară pentru afișarea rezultatelor măsurătorilor, valorilor maxime și minime.
2. Simbol al modului de adunare/ scădere
3. Simbol care indică calcularea suprafeței și volumului, modul de măsurare indirectă. 4 Linie principală pentru afișarea rezultatelor măsurătorilor
4. Nivelul de încărcare a bateriei
5. Punct de referință
6. Unitate de măsură

FUNCȚIONARE

Punct de referință

Este posibil să setați punctul de referință - de la capătul superior sau inferior al produsului.

Punctul de referință implicit este capătul inferior al produsului. Pentru a selecta punctul de referință, apăsați și mențineți apăsat butonul timp de 1 secundă. Indicatorul va apărea pe ecran.

Pornire/oprire semnal sonor

Pentru a porni/opri semnalul sonor, apăsați și mențineți apăsat timp de 2 secunde.

MĂSURĂTORI

Măsurarea distanței unice

Porniți produsul. Apăsați scurt pentru a porni fasciculul laser, îndreptați-l spre țintă și apăsați din nou pentru măsurarea distanței unice.

Apăsați scurt pentru a opri fasciculul laser, dacă este pornit.

Măsurarea continuă a distanței (Urmărire)

Apăsați și mențineți apăsat . Produsul va efectua măsurători una după alta, afișând ultima valoare măsurată. În plus, va afișa valorile maxime și minime măsurate.

Pentru a ieși din modul, apăsați sau .

CALCULE

Ultima măsurătoare poate fi anulată prin și efectuată din nou în modurile de calculare a suprafeței și volumului, modul de măsurare indirectă (Teorema lui Pitagora). Dacă apăsați de două ori în oricare dintre modurile menționate mai sus, produsul va intra în modul de măsurare a distanței unice.

Adunare/Scădere

Funcția de adunare/scădere este utilizată pentru adunarea și scăderea lungimilor.

Efectuați o măsurare a distanței unice, activați modul de adunare/scădere apăsând scurt , apoi efectuați următoarea măsurare a distanței unice. Rezultatul calculului va fi afișat pe linia principală de pe ecran. Următoarele măsurători vor fi, de asemenea, adăugate/scăzute la/de la următorul rezultat al măsurătorii.

Apăsați pentru a ieși din modul de adunare/scădere.

Suprafață

Apăsați . Simbolul va apărea pe ecran. Efectuați 2 măsurători una după alta (lungime și lățime). Suprafața (compunerea lungimii și lățimii) va fi calculată și afișată pe linia principală de pe ecran.

Volum

Apăsați de două ori. Simbolul va apărea pe ecran. Efectuați 3 măsurători una după alta (lungime, lățime, înălțime). Volumul (compunerea lungimii, lățimii și înălțimii) va fi calculat și afișat pe linia principală de pe ecran.

Măsurare indirectă (Teorema lui Pitagora)

Dacă este imposibil să efectuați o măsurătoare directă (există o obstrucție), lungimea necesară poate fi calculată cu ajutorul altor 2.

Apăsați de 3 ori. Simbolul va apărea pe ecran. Măsurați lungimea segmentelor A și B. Segmentul B trebuie să fie perpendicular pe segmentul C și nu poate fi mai lung decât segmentul A. Lungimea segmentului C este calculată conform Teoremei lui Pitagora.

CODURI DE MESAJ

În timpul funcționării, următoarele coduri/simboluri pot apărea pe ecran:
