BIGTREETECH Relay V1.2 - Manual de Utilizare al Modulului de Oprire

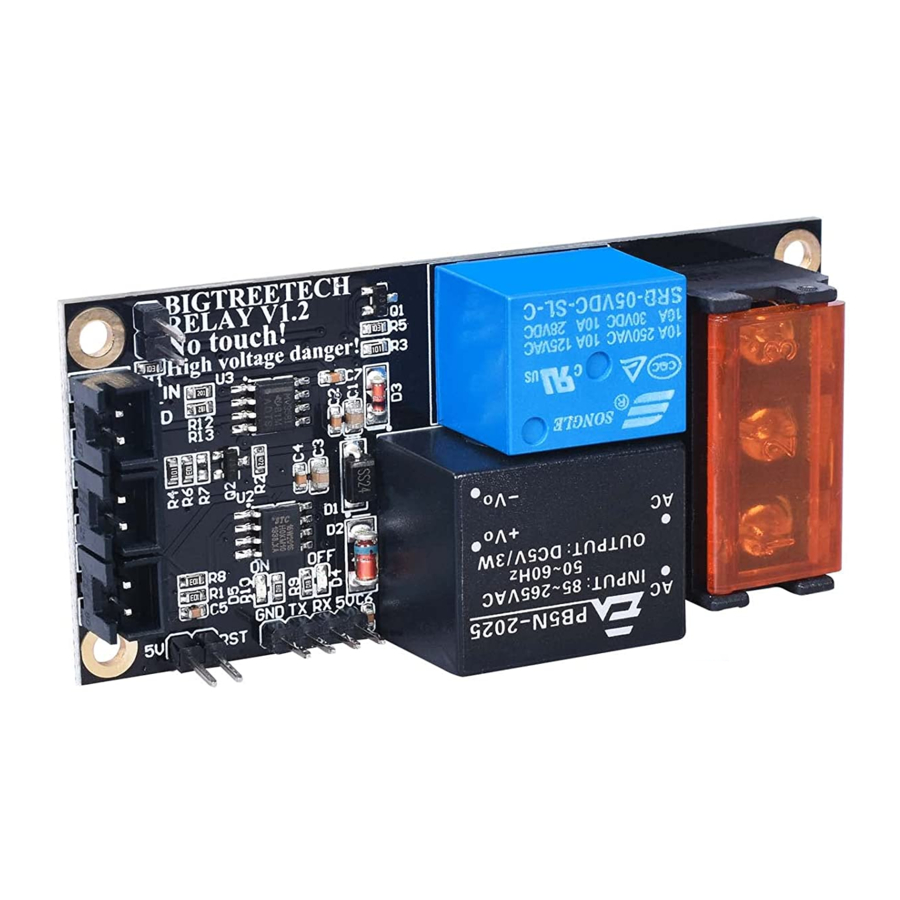

Introducere Produs

BIGTREETECH Relay V1.2 este o actualizare a originalului (BIGTREETECH V1.0). După actualizare, un mic MCU a fost adăugat pe modul pentru a face modulul mai controlabil și stabil. În plus, am adăugat și un circuit de detectare a scurtcircuitului. După conectarea 5V și GND de pe placa de bază la modul, dacă există un scurtcircuit de 5V, modulul se va opri imediat pentru a preveni deteriorarea plăcii de bază și riscul de incendiu cauzat de scurtcircuit.

Modulul va întrerupe automat alimentarea după imprimare, ceea ce este foarte economisitor de energie și ecologic. De asemenea, reduce riscul ca imprimanta să rămână alimentată după imprimare.

Parametrii Produsului

1. Tensiune de intrare AC: 85V/AC – 265V/AC
2. Tensiune de intrare logică: 3.3V – 5V
3. Suportă Reluarea Imprimării în Timpul Panelor de Curent
4. Suportă detectarea întreruperilor
5. Suportă detectarea scurtcircuitelor
6. Programabil

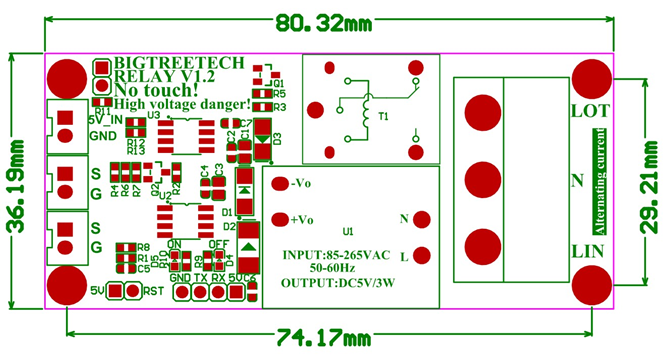

Desen Dimensional

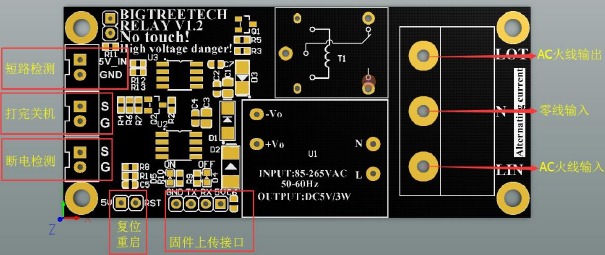

Diagramă de Cablare

Instrucțiuni pentru funcția de detectare a scurtcircuitului:

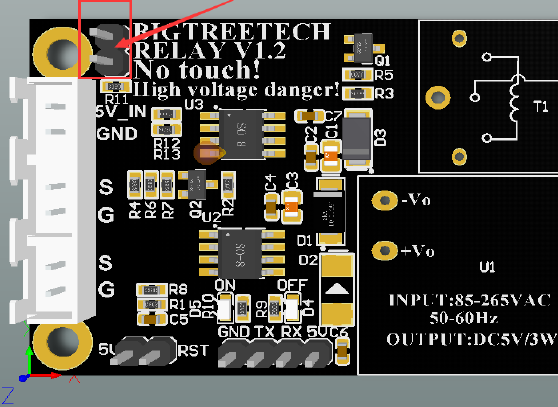

Când utilizați funcția de detectare a scurtcircuitului, este necesar să conectați cei doi pini cu capacul de scurtcircuit (așa cum se arată în figura de mai jos). Dacă nu doriți să utilizați funcția de detectare a scurtcircuitului, vă rugăm să scoateți capacul de scurtcircuit.

Descrierea Funcției

P3.2 este pinul pentru a judeca semnalul de oprire

P5.5 este pinul de control al releului

P3.3 este pinul de detectare a scurtcircuitului

P5.4 este pinul de resetare și repornire

P3.0 și P3.1 sunt pinii de încărcare a firmware-ului

Metoda de Modificare a Firmware-ului

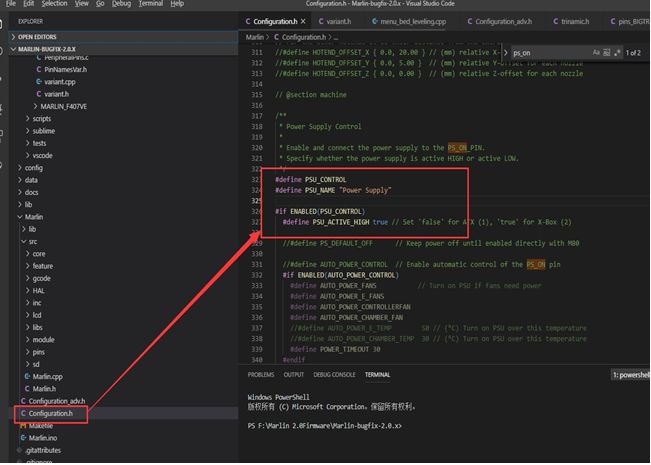

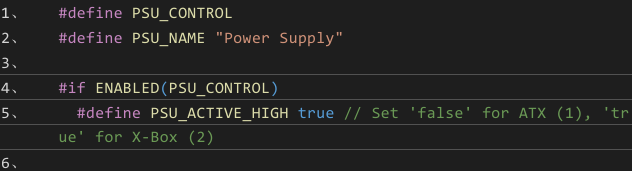

1. Deschideți fișierul Configuration. H în firmware și găsiți

   Așa cum se arată mai sus, eliminați masca anterioară "//", așa cum se arată mai jos:

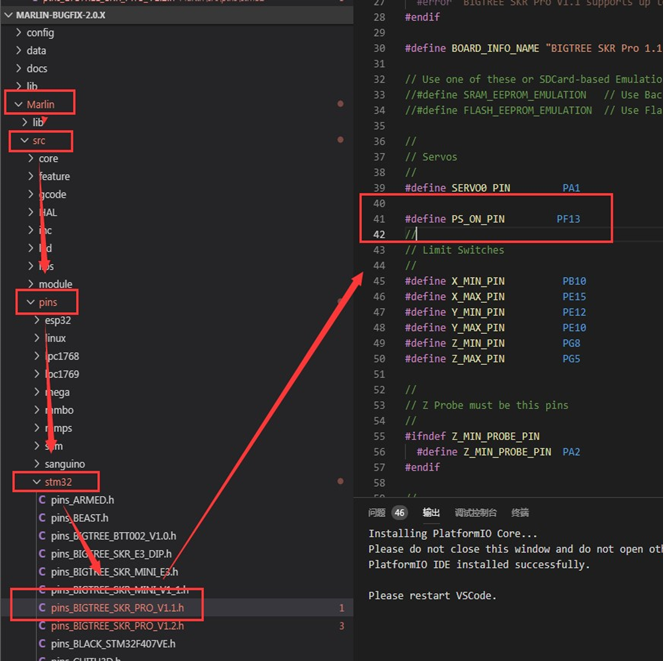

2. Luați SKR-PRO-V1.1 ca exemplu, deschideți fișierul pins_BIGTREE_SKR_PRO_V1.1.H în ordinea arătată în figură, apoi găsiți "#define PS_ON_PIN PF13" în fișier și eliminați masca anterioară "//". PF13 este pinul semnalului de oprire, care poate fi modificat în funcție de propriile nevoi, așa cum se arată în figură:

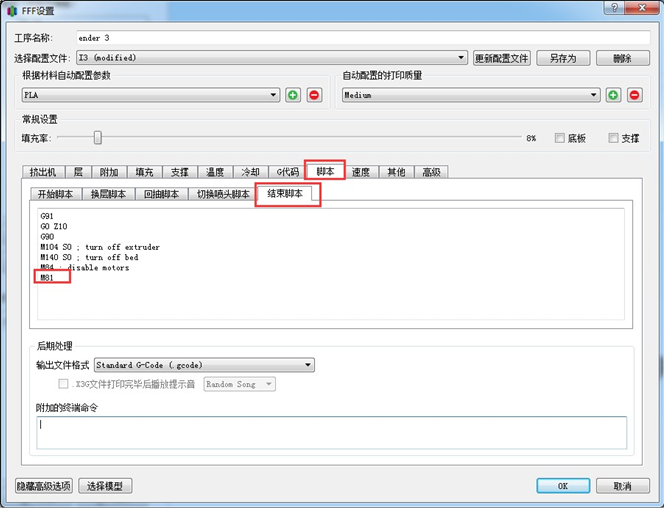

3. Pentru metoda de modificare a software-ului de feliere, luați "Simplify3D" ca exemplu, deschideți software-ul de feliere Simplify3D, apoi deschideți interfața de setare a imprimării, adăugați "M81" la sfârșitul scriptului de finalizare, așa cum se arată mai jos:


Note

1. Procesul de cablare trebuie efectuat sub premisa întreruperii alimentării;
2. Când cablați, vă rugăm să acordați atenție semnului de pe modul și diagramei de cablare din instrucțiuni. Numai atunci când firul este exact corect poate fi alimentat;
3. Partea inferioară a modulului Relay V1.0 trebuie să fie departe de apă, metal și alți conductori pentru a preveni scurtcircuitul și șocul electric care pot provoca accidente;
4. Nu atingeți firul și modulul Relay V1.0 pentru a preveni șocul electric;
5. Asigurați-vă că efectuați un tratament de izolare atunci când utilizați pentru a preveni șocul electric;
6. Când cablați, trebuie să vă asigurați de adecvarea contactului firului, evitați contactul defectuos;
7. Suport tensiune de intrare AC: 125V/AC-250V/AC 50-60Hz;
8. Compania noastră nu va fi responsabilă pentru niciun accident cauzat de nerespectarea instrucțiunilor sau a desenelor.
