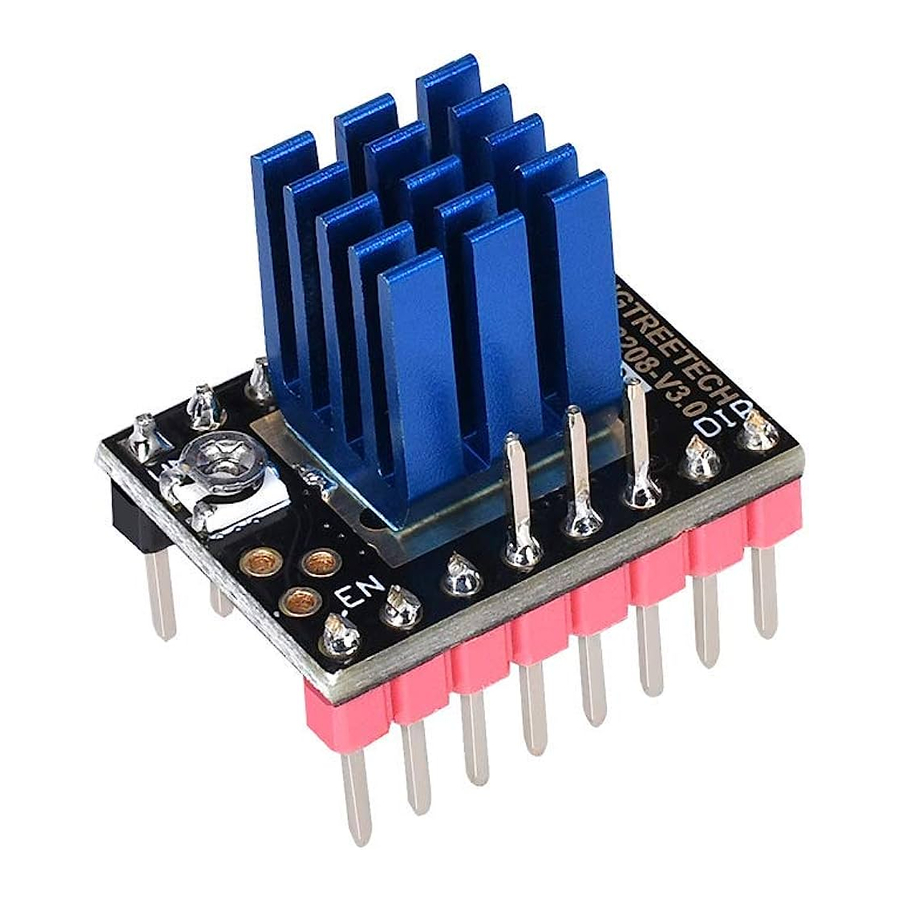

BIGTREETECH TMC2208 V3.0 - Manualul Driverului Motorului Pas cu Pas

Descrierea parametrilor

Curent de acționare încorporat în tubul de putere 1.2A, curent de vârf 2A

256 micro-pași per pas complet

interpolare de la rezoluții de intrare mai mici

stealthChop2 - pentru poziționare silențioasă

spreadCycle - pentru viteză mare și dinamică ridicată

Low RDSon LS 280mΩ & HS 290mΩ (tipic la 25°C)

Interval de tensiune 12V/24VDC

UART cu un singur fir pentru opțiuni avansate de configurare

Generator de impulsuri integrat pentru mișcare autonomă

Modul de lucru și descrierea potențiometrului

1. STEP/DIRmode:


Alegerea modului de lucru: MS1、MS2:

Referință curent de lucru:

2. Mod UART:
   Notă: TMC2208 v3.0 are două moduri din fabrică: step / dir și modul UART.
   Clienții pot alege în funcție de propriile nevoi.

Utilizatorul care achiziționează driverul în modul step / dir trebuie să efectueze următoarele operațiuni hardware pe modulul driver înainte de cablare (utilizatorul care achiziționează driverul în modul UART nu are nevoie de operațiuni de sudare):

Sudați J2 așa cum se arată în zona violetă și puneți driverul în modul UART.

Beneficiile modului UART:

1. Curentul motorului poate fi setat arbitrar prin firmware.
2. Micro-pașii pot fi setați arbitrar prin firmware (până la 256 micro-pași reali);
3. Micro-pașii reali și interpolați pot fi combinați pentru a obține un cuplu maxim.
4. Firmware-ul poate comuta dinamic motoarele pas cu pas între modurile stealthChop2 și spreadCycle prin UART.
5. Când motorul nu se mișcă, curentul de așteptare al motorului poate fi redus dinamic (prin UART).

Instrucțiuni de reglare a potențiometrului

Potențiometru rotativ în sensul acelor de ceasornic - Reduce Vref, reducând astfel curentul de acționare;

Potențiometru rotativ în sens invers acelor de ceasornic - Crește Vref, crescând astfel curentul de acționare.

Tensiunea exactă a Vref poate fi măsurată numai atunci când placa principală este alimentată cu tensiune de 12V sau 24V.

Intervalul valorii Vref: valoare implicită: 1V (+0.2); MAX: 2V; MIN: 0V;

Potențiometrul rotativ nu trebuie să folosească prea multă forță pentru a preveni deteriorarea ireversibilă a potențiometrului; când rotația în sens invers acelor de ceasornic atinge maximul, dacă continuă să se rotească, va deveni minimul; în mod similar, când rotația în sensul acelor de ceasornic atinge minimul, dacă continuă să se rotească, va deveni maximul

Instrucțiuni de modificare a firmware-ului

Firmware (marlin-bugfix-2.0)

BIGTREETECH SKR V1.3 ca exemplu:

Fișiere Configuration.h

TMC2208 - înseamnă că doriți să controlați SilentStepStick prin UART.

TMC2208_STANDALONE - nu utilizează controlul UART, ci STEP/DIR.

TMC2208 SilentStepStick, cu alte cuvinte, plug and play.

Fișiere Configuration_adv.h

Fișier Pins_BIGTREE_SKR_V1.3.h

După ce firmware-ul este modificat, ardeți firmware-ul și verificați dacă driverul este instalat corect și este detectat.

Atenție:

1. Când hardware-ul alege modul de lucru UART, utilizați cu precauție fierul de lipit pentru a preveni opărirea mâinilor. După tratament, observați cu atenție dacă există zgură de staniu reziduală în modul. Trebuie curățat pentru a preveni scurtcircuitarea modulului.
2. Acordați atenție secvenței liniei și portului IO la cablare. Dacă linia greșită este conectată, unitatea nu va funcționa.
3. Când introduceți unitatea în placa principală, acordați atenție direcției unității, nu puteți introduce înapoi, pentru a preveni arderea unității.
4. Asigurați-vă că faceți o treabă bună în disiparea căldurii (radiator + ventilator de disipare a căldurii) înainte de a conduce pentru a preveni funcționarea anormală a unității.

Dacă întâmpinați probleme în utilizare, vă rugăm să ne contactați, vă vom răspunde cât mai curând posibil. Dacă aveți comentarii sau sugestii bune cu privire la produsele noastre, vă rugăm să ne spuneți, vom lua în considerare cu atenție comentariile sau sugestiile dumneavoastră. Vă mulțumim că ați ales produsele BIGTREETECH, vă mulțumim!
