BIGTREETECH TMC2208 V3.0 - Manuál k ovladači krokového motoru

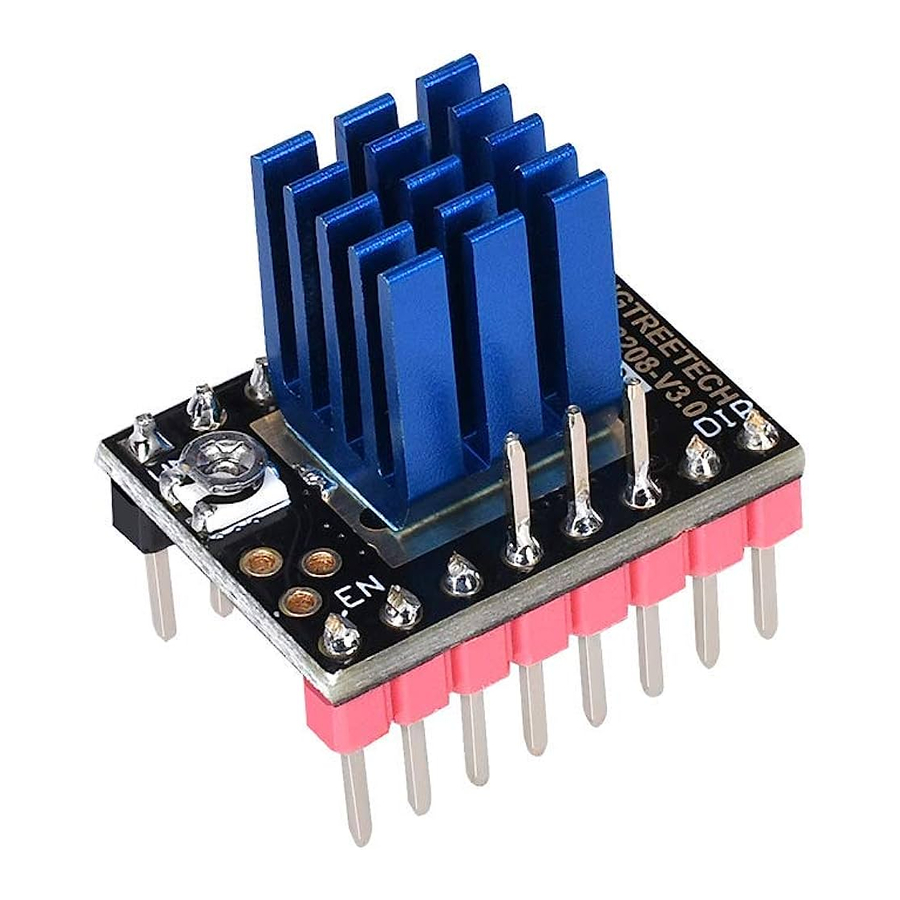

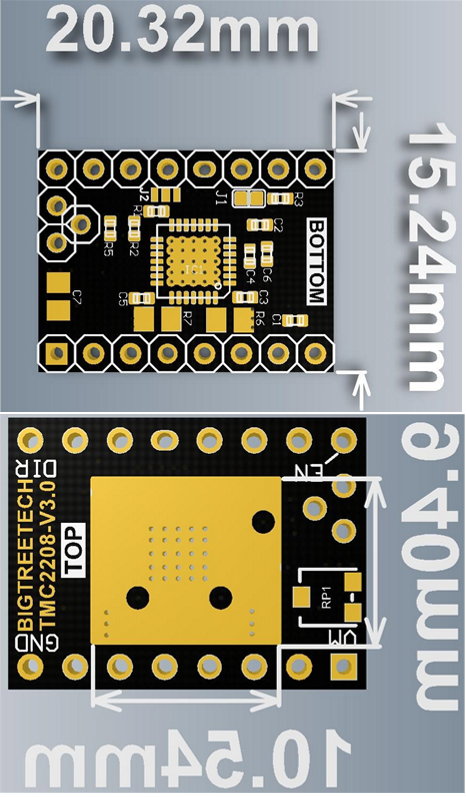

Popis parametrů

Výkonová trubice s vestavěným budicím proudem 1,2 A, špičkový proud 2 A

256 mikrokroků na plný krok

Interpolace z nižších vstupních rozlišení

stealthChop2 - pro tiché polohování

spreadCycle - pro vysokou rychlost a vysokou dynamiku

Low RDSon LS 280mΩ & HS 290mΩ (typ. při 25 °C)

Rozsah napětí 12V/24VDC

Single Wire UART pro pokročilé možnosti konfigurace

Integrovaný generátor impulsů pro samostatný pohyb

Pracovní režim a popis potenciometru

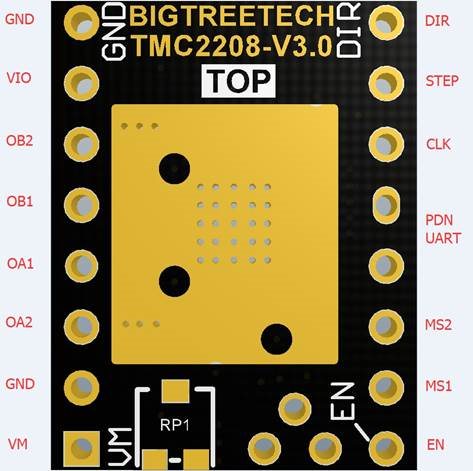

1. STEP/DIRmode:

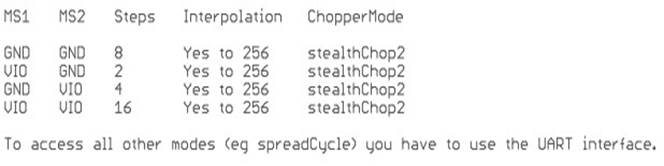

Volba pracovního režimu: MS1、MS2:

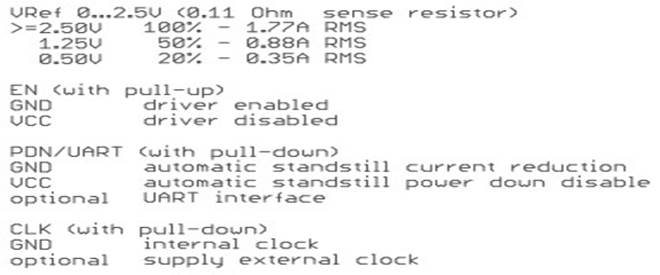

Reference pracovního proudu:

2. UART mode:
   Poznámka: TMC2208 v3.0 má z výroby dva režimy: step / dir a UART mode (režim UART).
   Zákazníci si mohou vybrat podle vlastních potřeb.

Uživatel, který zakoupí ovladač v režimu step / dir, musí před zapojením provést na modulu ovladače následující hardwarové operace (uživatel, který zakoupí ovladač v režimu UART, nemusí provádět žádné operace pájení):

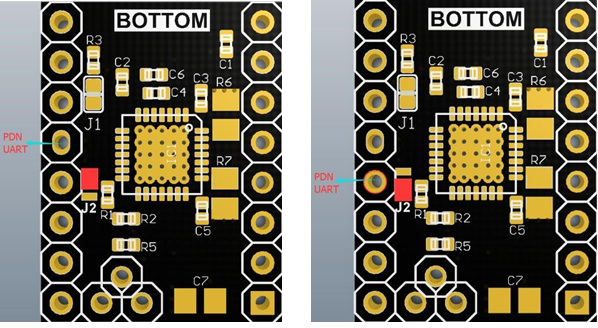

Připájejte J2, jak je znázorněno v fialové oblasti, a uveďte ovladač do režimu UART.

Výhody režimu UART:

1. Proud motoru lze libovolně nastavit pomocí firmwaru.
2. Mikrokroky lze libovolně nastavit pomocí firmwaru (až 256 skutečných mikrokroků);
3. Skutečné a interpolované mikrokroky lze kombinovat pro dosažení maximálního točivého momentu.
4. Firmware může dynamicky přepínat krokové motory mezi režimy stealthChop2 a spreadCycle prostřednictvím UART.
5. Když se motor nepohybuje, lze dynamicky snížit pohotovostní proud motoru (prostřednictvím UART).

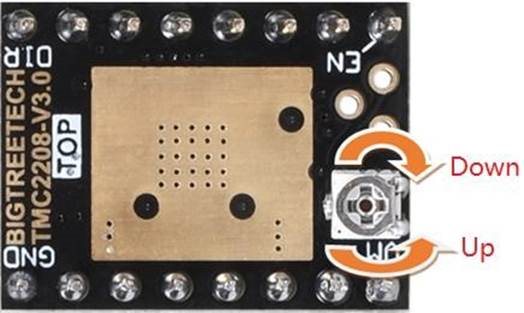

Pokyny pro regulaci potenciometrem

Potenciometr otáčejte ve směru hodinových ručiček - snižuje Vref, čímž se snižuje budicí proud;

Potenciometr otáčejte proti směru hodinových ručiček - zvyšuje Vref, čímž se zvyšuje budicí proud.

Přesné napětí Vref lze měřit pouze tehdy, když je hlavní deska napájena napětím 12 V nebo 24 V.

Rozsah hodnoty Vref: výchozí hodnota: 1 V (+0,2); MAX: 2 V; MIN: 0 V;

Při otáčení potenciometrem nesmíte používat příliš velkou sílu, aby nedošlo k nevratnému poškození potenciometru; když otáčení proti směru hodinových ručiček dosáhne maxima, pokud se bude otáčet dál, stane se minimem; podobně, když otáčení ve směru hodinových ručiček dosáhne minima, pokud se bude otáčet dál, stane se maximem.

Pokyny pro změnu firmwaru

Firmware (marlin-bugfix-2.0)

BIGTREETECH SKR V1.3 jako příklad:

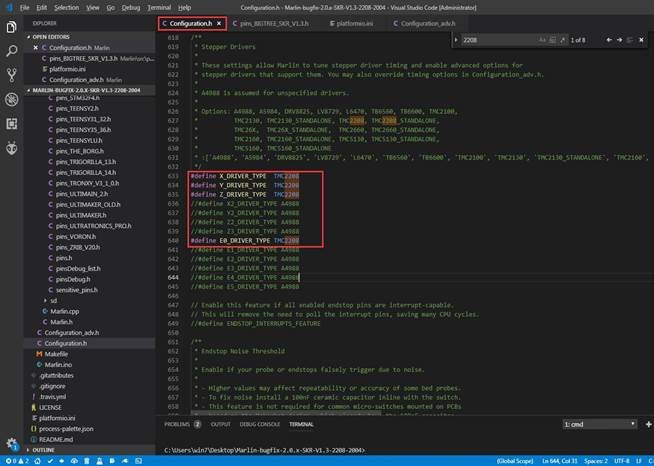

Soubory Configuration.h

TMC2208 - znamená, že chcete ovládat SilentStepStick prostřednictvím UART.

TMC2208_STANDALONE - nepoužívá ovládání UART, ale STEP/DIR.

TMC2208 SilentStepStick, jinými slovy plug and play (zapoj a hraj).

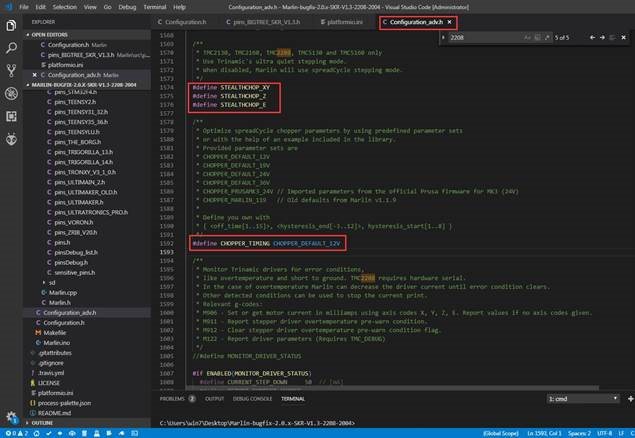

Soubory Configuration_adv.h

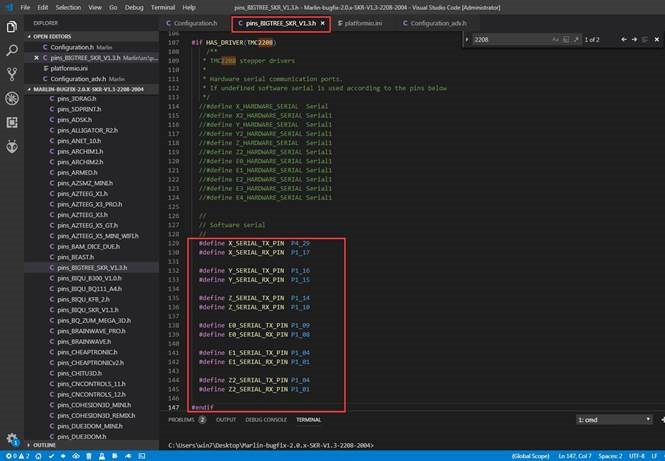

Soubor Pins_BIGTREE_SKR_V1.3.h

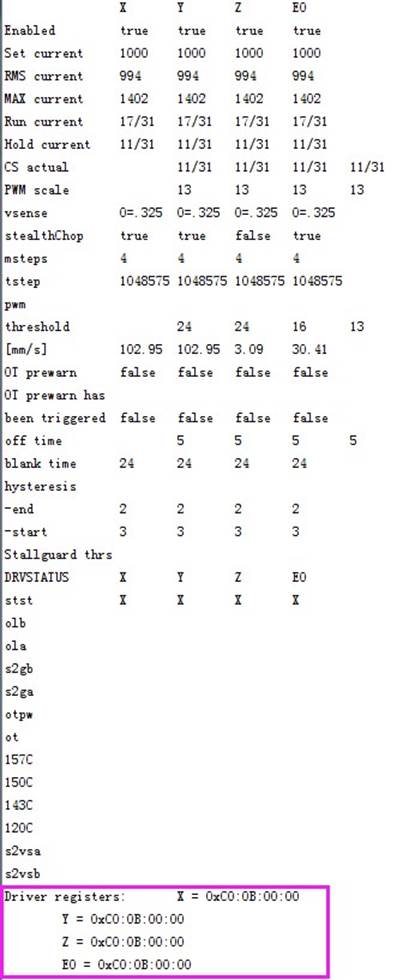

Po změně firmwaru vypalte firmware a zkontrolujte, zda je ovladač správně nainstalován a detekován.

Pozor:

1. Když hardware zvolí pracovní režim UART, opatrně používejte páječku, abyste zabránili opaření rukou. Po ošetření pečlivě zkontrolujte, zda v modulu nezůstala zbytková cínová struska. Musí být vyčištěna, aby se zabránilo zkratu a spálení modulu.
2. Při zapojování věnujte pozornost pořadí vodičů a IO portu. Pokud je vodič zapojen nesprávně, ovladač nebude fungovat.
3. Při vkládání ovladače do hlavní desky dávejte pozor na směr ovladače, nelze jej vložit obráceně, aby nedošlo ke spálení ovladače.
4. Před spuštěním ovladače se ujistěte, že jste odvedli dobrou práci v oblasti odvodu tepla (chladič + ventilátor pro odvod tepla), abyste zabránili abnormálnímu provozu ovladače.

Pokud se při používání setkáte s problémy, neváhejte nás kontaktovat, odpovíme vám co nejdříve. Pokud máte nějaké dobré připomínky nebo návrhy k našim produktům, sdělte nám je, pečlivě zvážíme vaše připomínky nebo návrhy. Děkujeme, že jste si vybrali produkty BIGTREETECH, děkujeme!
