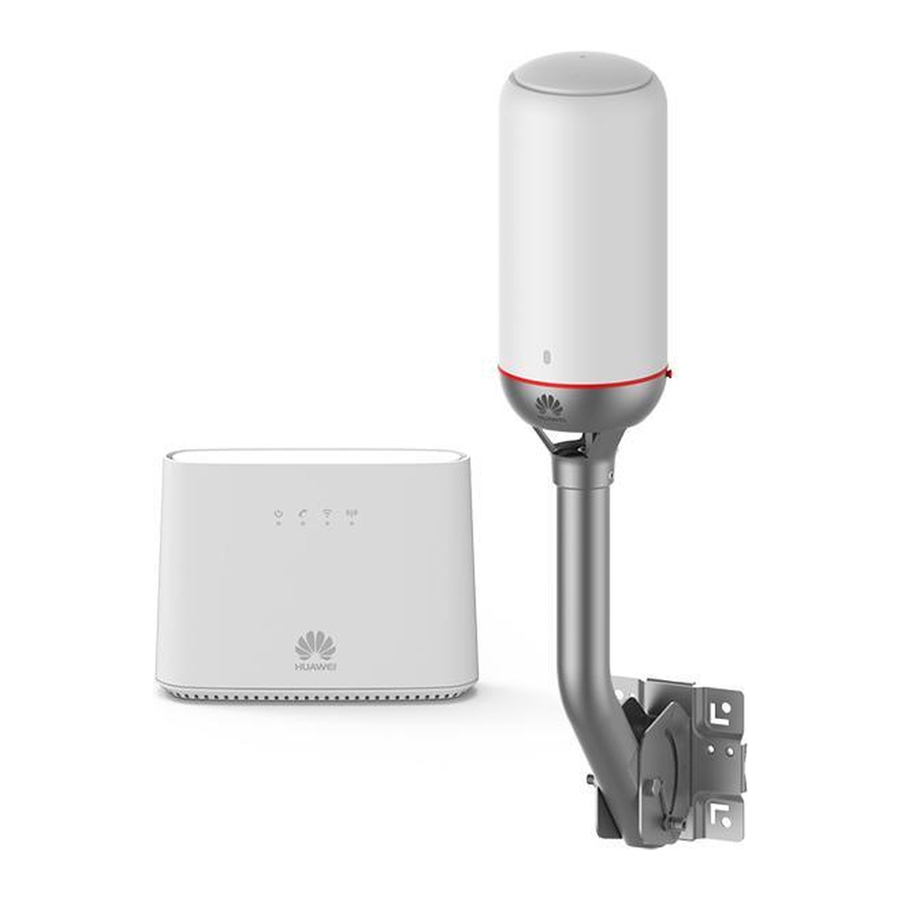

Huawei B2368 - Ghid de pornire rapidă pentru routerul de rețea

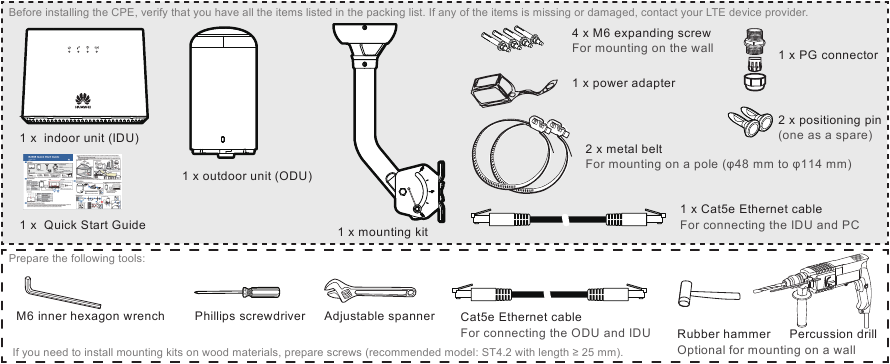

Lista de ambalare

Informații de bază

Indicatori ODU

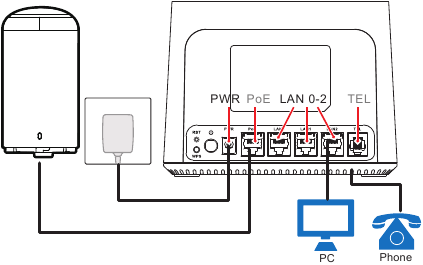

Conexiuni prin cablu

Indicatori IDU

	Verde continuu	Dispozitivul LTE funcționează corect.
	Verde intermitent	Dispozitivul LTE se pornește.
	Roșu continuu	Dispozitivul LTE detectează o eroare în timpul autotestării, dispozitivul este defect sau nu există card SIM.
	Roșu intermitent	Dispozitivul LTE actualizează firmware-ul.
	Oprit	Dispozitivul LTE este oprit.
	Verde continuu	Semnalele LTE sunt puternice.
	Albastru continuu	Semnalele LTE sunt medii.
	Portocaliu continuu	Semnalele LTE sunt slabe.
	Portocaliu intermitent	Nu există semnal LTE sau dispozitivul LTE primește energie și este gata de utilizare.

Butoane IDU

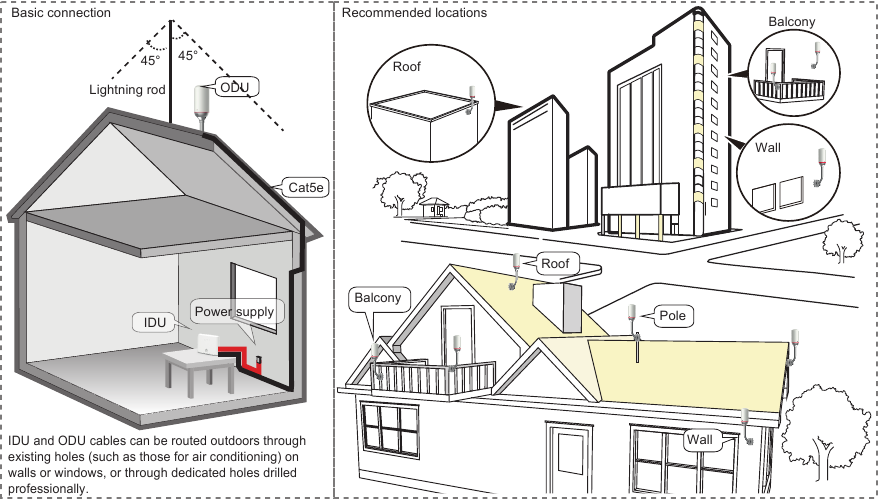

Principiul de funcționare și poziția de instalare

Un ODU este o unitate de recepție și transmisie a semnalului wireless LTE. Se recomandă să instalați ODU-urile în zone deschise, fără obstacole, pe pereți, balcoane și acoperișuri adecvate. Puteți porni un ODU pentru a testa calitatea semnalului și a alege o locație cu o calitate mai bună a semnalului pentru instalare.

B2368 ODU poate fi instalat în diverse locații, inclusiv avioane, pante, pereți și stâlpi (orizontal sau vertical).

Nu este nevoie să reglați unghiul ODU datorită unui design unic al ODU. Acordați atenție următoarelor note atunci când selectați o locație de instalare:

• Un ODU trebuie să se afle în raza de protecție a paratrăsnetului (45 de grade) pentru a evita deteriorarea cauzată de trăsnet. Dacă un ODU este instalat pe un acoperiș, ODU trebuie să fie la mai puțin de 2 m deasupra acoperișului.
• Performanța ODU variază în funcție de poziția de instalare și de obstacolele din apropiere, în special obiectele metalice. Se recomandă să instalați un ODU într-o zonă deschisă, fără obstacole.

Instalarea ODU

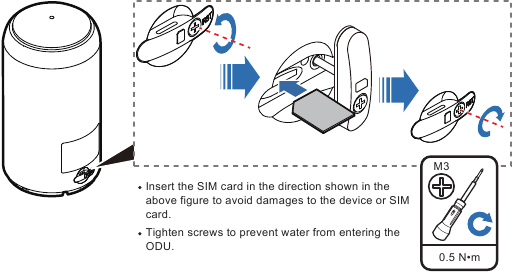

1. Scoateți ODU și introduceți un card micro-SIM (3FF).

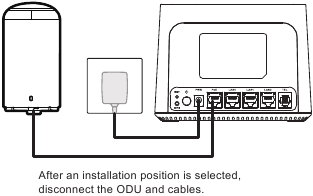

2. Conectați ODU la IDU și porniți semnalele LTE ODU și IDU Test pentru a selecta o locație adecvată de instalare ODU.

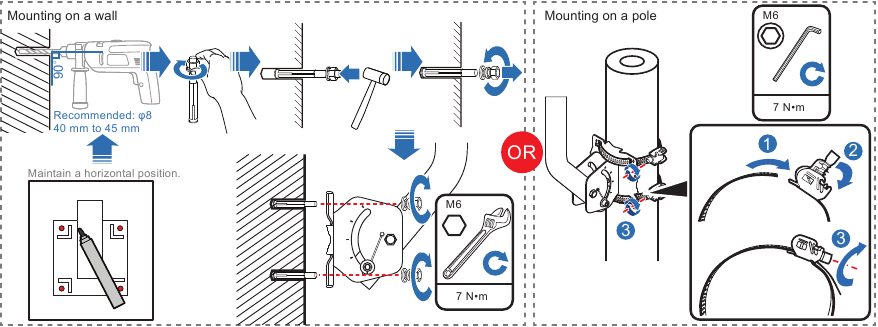

3. Instalați kiturile de montare.

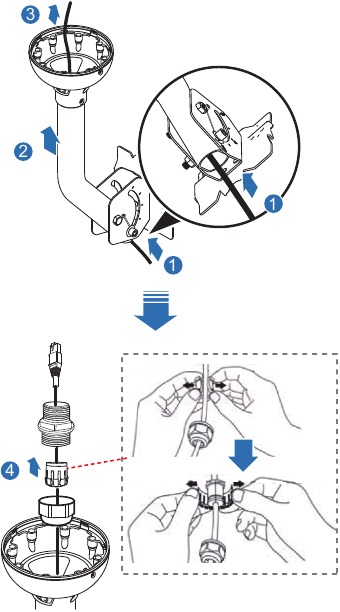

4. Treceți un cablu Ethernet prin kitul de montare și conectați cablul la ODU.

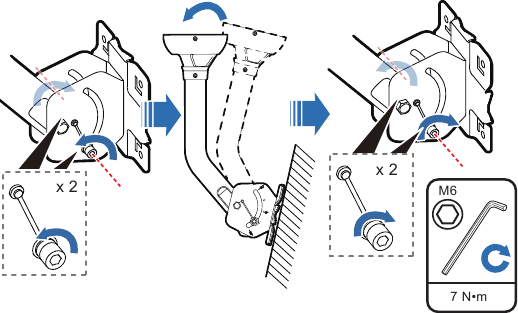

5. Reglați unghiul pentru a face partea superioară verticală.

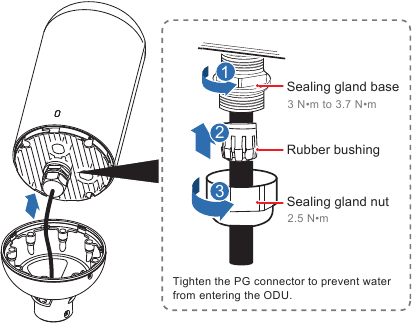

6. Conectați cablul Ethernet la ODU.

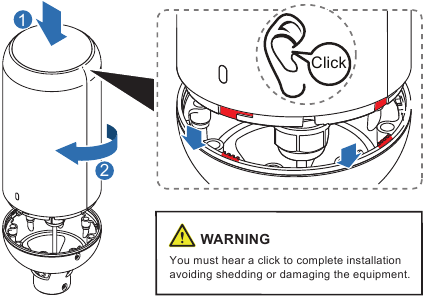

7. Aliniați kiturile de montare și rotiți dispozitivul în sensul acelor de ceasornic în direcția săgeții până când se oprește complet și auziți un clic.

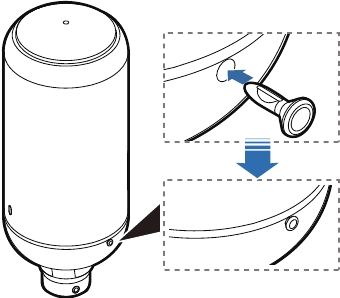

8. Introduceți un știft de poziționare pentru a împiedica ODU să cadă.

9. Conectați cablurile IDU și porniți ODU și IDU.
   Porniți ODU și IDU în termen de 24 de ore de la despachetare. Dacă opriți ODU și IDU, restabiliți alimentarea în termen de 24 de ore pentru a împiedica pătrunderea apei în echipament și afectarea performanței.

   Strângeți conectorul PG pentru a împiedica pătrunderea apei în ODU. Instalați ferm ODU pentru a evita vărsarea și deteriorarea corpurilor umane sau a echipamentului.

(Opțional) Configurare CPE

Conectați-vă la CPE folosind un PC.
Dacă trebuie să modificați configurațiile CPE, conectați-vă la site-ul web al dispozitivului folosind un browser web pe un PC (pentru site-ul web al dispozitivului, numele de utilizator al dispozitivului și parola implicită, consultați eticheta IDU).

Configurare Wi-Fi:
Wi-Fi este activat în mod implicit, iar numele și parola Wi-Fi implicite sunt furnizate pe eticheta IDU. Se recomandă să păstrați neschimbate numele și parola Wi-Fi implicite. Dacă trebuie să le modificați, faceți clic pe Network Setting (Setare rețea) > Wireless (Wireless) sau Wireless 5G (Wireless 5G) după ce v-ați conectat la site-ul web al dispozitivului pentru a modifica numele și parola Wi-Fi 2.4G sau 5G.

Servicii

1. Internet
   Puteți conecta portul de rețea de pe PC la portul LAN al CPE pentru a accesa internetul sau puteți activa funcția Wi-Fi pe un dispozitiv care acceptă accesul Wi-Fi și puteți căuta numele Wi-Fi al CPE pentru acces. Numele și parola Wi-Fi implicite ale CPE sunt furnizate pe eticheta IDU.
2. Telefon
   Dacă v-ați abonat la un serviciu de voce al operatorului, conectați telefonul la portul TEL de pe CPE folosind o linie telefonică pentru a efectua apeluri telefonice.

Informații de siguranță

Dispozitive wireless

Nu utilizați dispozitivul acolo unde utilizarea dispozitivelor wireless este interzisă sau poate provoca interferențe sau pericole.

Impactul asupra echipamentelor medicale

• Undele radio generate de dispozitiv pot interfera cu funcționarea aparatelor medicale electronice. Dacă sunt utilizate astfel de aparate, consultați producătorul cu privire la restricțiile de utilizare a dispozitivului.
• Nu introduceți dispozitivul în săli de operație, unități de terapie intensivă (UTI) sau unități de îngrijire coronariană (UCC).

Zone cu substanțe inflamabile și explozive

• Nu utilizați dispozitivul acolo unde sunt depozitate substanțe inflamabile sau explozive, de exemplu, într-o benzinărie, depozit de petrol sau uzină chimică. Urmați instrucțiunile textuale sau simbolice din aceste zone. În caz contrar, pot apărea explozii sau incendii.
• Nu depozitați sau transportați dispozitivul în recipiente cu lichide, gaze sau explozivi inflamabili.

Siguranța copiilor

• Nu lăsați dispozitivul și accesoriile sale la îndemâna copiilor.
• Nu permiteți copiilor să se joace cu dispozitivul și accesoriile sale pentru a evita pericole precum sufocarea sau sufocarea.

Cerințe privind accesoriile

NOTĂ: Accesoriile echipamentului includ adaptorul de alimentare, kiturile de montare și cablul Ethernet Cat5e.

• Utilizarea unui accesoriu neaprobat sau incompatibil poate provoca incendii, explozii sau alte pericole.
• Utilizați numai accesoriile furnizate sau autorizate de producătorul dispozitivului. Utilizarea oricăror alte tipuri de accesorii poate afecta performanța dispozitivului, poate anula garanția, poate încălca reglementările și legile locale și poate fi periculoasă.
• Nu utilizați adaptorul de alimentare dacă cablul său este deteriorat. În caz contrar, pot apărea șocuri electrice sau incendii.
• Asigurați-vă că adaptorul de alimentare respectă specificațiile indicate pe plăcuța sa de identificare.

Mediu de operare

• Utilizați ODU la o temperatură ambientală de –40℃ până la 50℃ și utilizați IDU la o temperatură ambientală de 0℃ până la 40℃. O temperatură ambientală excesiv de ridicată sau scăzută poate provoca defecțiuni ale dispozitivului.
• Utilizați dispozitivul la o umiditate de 5% până la 95%. O umiditate ambientală excesiv de ridicată sau scăzută poate provoca defecțiuni ale dispozitivului.
• Nu instalați dispozitivul în zone expuse la gaze acide, alcaline sau alte gaze corozive.
• Nu lăsați dispozitivul aproape de aparate electronice care generează câmpuri magnetice sau electrice puternice, cum ar fi un cuptor cu microunde sau un frigider.
• Nu lăsați dispozitivul aproape de surse de căldură și foc, cum ar fi un încălzitor, o lumânare sau un cuptor cu microunde.
• Nu așezați niciun obiect (cum ar fi o lumânare sau un recipient cu apă) pe dispozitiv pentru a evita riscurile cauzate de scurgerile de lichide. Dacă orice obiect străin sau lichid pătrunde în dispozitiv, opriți imediat utilizarea dispozitivului, opriți-l, scoateți toate cablurile conectate și apoi contactați un centru de service autorizat.
• Nu acoperiți suprafața dispozitivului pentru a asigura funcționarea normală a serviciului.
• Păstrați dispozitivul stabil pentru a evita rănirea personală sau deteriorarea dispozitivului.
• Nu utilizați IDU în aer liber.
• Protejați IDU și accesoriile sale împotriva ploii sau umezelii pentru a evita riscurile de incendiu sau șoc electric.
• Tensiunea de alimentare trebuie să respecte cerințele pentru tensiunea de intrare a IDU.
• Nu călcați, trageți sau îndoiți excesiv niciun cablu. Acest lucru poate deteriora cablul, provocând funcționarea defectuoasă a dispozitivului.
• Nu utilizați cabluri deteriorate sau îmbătrânite.
• Fără autorizație, nicio organizație sau persoană nu poate modifica designul mecanic, de siguranță sau de performanță al dispozitivului.
• Când utilizați CPE, respectați toate legile și reglementările aplicabile și respectați drepturile legale ale altor persoane.

Curățare și întreținere

• Dacă din dispozitiv se emite fum, zgomot sau miros, opriți imediat utilizarea și opriți dispozitivul, scoateți ștecherul și cablurile conectate. Contactați furnizorul de servicii pentru reparații.
• Înainte de a curăța sau întreține dispozitivul, opriți utilizarea acestuia, opriți toate aplicațiile și deconectați toate cablurile conectate la acesta.
• Utilizați o cârpă curată, moale și uscată pentru a curăța carcasa dispozitivului. Nu utilizați detergenți chimici, pulberi sau alți agenți chimici pentru a curăța dispozitivul.

Protecția mediului

• Nu aruncați dispozitivul și accesoriile sale (dacă sunt incluse) într-o pubelă.
• Aruncați dispozitivul în conformitate cu reglementările locale privind aruncarea materialelor de ambalare, a bateriilor uzate și a dispozitivelor abandonate. Sprijiniți colectarea și reciclarea adecvată.

RoHS pentru protecția mediului

Acest dispozitiv este conform cu 2011/65/UE (Directiva RoHS) și alte directive RoHS din alte țări.

Acest dispozitiv este restricționat la utilizare și punere în funcțiune din cauza necesității unei licențe de spectru și/sau a condițiilor atașate autorizației de utilizare a frecvențelor în toate țările Uniunii Europene (BE/ BG/ CZ/ DK/ DE/ EE/ IE/ EL/ ES/ FR/ HR/ IT/ CY/ LV/ LT/ LU/ HU/ MT/ NL/ AT/ PL/ PT/ RO/ SI/ SK/ FI/ SE/ UK/ TR/ NO/ CH/ IS/ LI).
Restricție de utilizare în interior.

Copyright © Huawei Technologies Co., Ltd. 2018. Toate drepturile rezervate.
