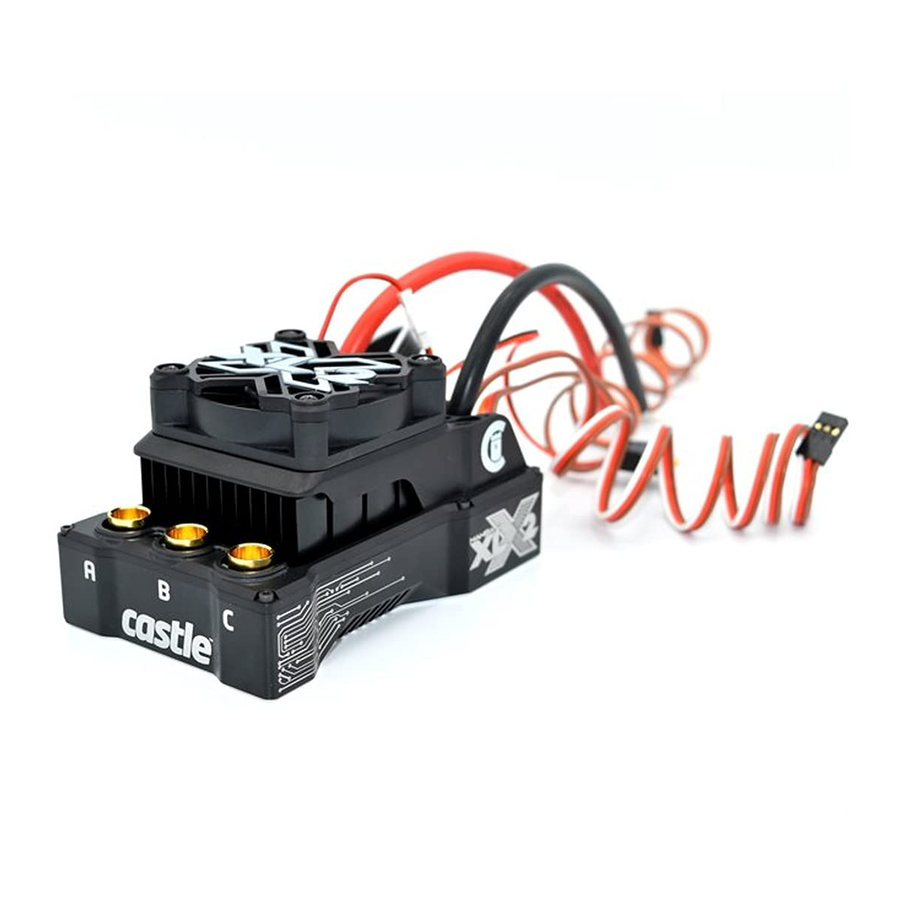

Ghid de Pornire Rapidă Castle Mamba XLX2
Cuprins
SPECIFICAȚII
| Ghid de Aplicare | Vehicule RC Hobby la scară 1/5 cu o greutate de până la 42lbs. |
| Interval Tensiune de Intrare | Min: 3S LiPo, Max: 8S LiPo, 33.6V |
| BEC Specificații | Reglabil de la 5V la 8.5V (vârf de 20A), implicit 5.5V. |
| Senzori | Da, cu fir de senzor Direct Connect pre-instalat (capac de protecție împotriva prafului inclus în pachet). |
| Declarație de Utilizare a Produsului* |
|
*Nerespectarea Declarației de Utilizare a Produsului constituie o încălcare a acordului de garanție și va duce la taxe de service în afara garanției pentru repararea sau înlocuirea produselor deteriorate.
ÎNCEPEȚI
- Lipiți un conector de baterie de înaltă calitate la ESC (consultați Ghidul de Educație al Șoferului "Conectori și Cablaj de Alimentare").
- Montați ESC-ul și motorul în vehicul.
- Conectați motorul la ESC (consultați Ghidul de Educație al Șoferului, "Cablajul Motorului").
- Conectați firul RX în clapeta de accelerație (#2) și firul AUX în auxiliar (#3/#4).
- Calibrați ESC-ul la radiocomanda dumneavoastră. (Vezi mai jos).
ACUM SUNTEȚI GATA DE PLECARE!
![ÎNCEPEȚI]( "castle - Mamba XLX2 - ÎNCEPEȚI")
CALIBRAREA CLAPETEI DE ACCELERAȚIE
- Radiocomanda pornită, bateria conectată, ESC oprit.
- Țineți clapeta de accelerație la maxim, porniți ESC-ul (LED verde).
- Când LED-ul roșu clipește, treceți la marșarier complet.
- Când LED-ul galben clipește, treceți la neutru.
- Armat și gata!
![]()
GHIDUL DE EDUCAȚIE AL ȘOFERULUI
Pentru informații mai detaliate cu privire la Început, Calibrarea Clapetei de Accelerație, utilizarea Castle Link sau Programarea Transmițătorului, vă rugăm să citiți Ghidul de Educație al Șoferului vizitând: www.castlecreations.com/MambaXLX2DEG Sau scanați acest cod QR cu dispozitivul dumneavoastră inteligent pentru a deschide link-ul.
CONECTAREA RECEPTORULUI
| Firul RX | Conectați firul RX în canalul clapetei de accelerație (#2) de pe receptorul dumneavoastră. |
| Firul AUX | Firul AUX vă permite să reglați o setare "din mers" folosind un canal auxiliar de pe receptorul dumneavoastră. Funcția firului AUX este dezactivată în mod implicit și este programabilă prin Castle Link. Conectați acest fir în canalul auxiliar (#3/#4) de pe receptorul dumneavoastră. TREBUIE să conectați firul AUX la un canal deschis de pe receptorul dumneavoastră, chiar dacă nu utilizați funcția Auxiliară. |
REFERINȚĂ DE PROGRAMARE A TRANSMITATORULUI
1. Tip Frână/Marșarier
- Cu Marșarier*
- Fără Marșarier
- Marșarier Crawler
2. Oprire Tensiune
- Auto-Lipo*
- Niciuna
- Cantitate Frână
- 25%
- 50%*
- 75%
- 100%
- Frână de Tracțiune
- Dezactivată*
- 10%
- 20%
- 30%
- Crawler Complet Pornit
- Tip Motor
- Fără Perii*
- Cu Perii cu Inversare
- Direcția Motorului
- Normală*
- Inversă
*Setare Implicită
REFERINȚĂ ALERTĂ AUDIBILĂ
 | Eșec la Pornire |
 | Oprire Tensiune Scăzută |
 | Supracurent |
 | Senzori Pierduți |
 | Defecțiune Radio |
 | Supra-temperatură |
 | Sarcină Excesivă |
 | Defecțiune Radio Fir AUX |
 | Supra-temperatură BEC |
 | Avertisment Jurnal de Date Plin |
 | Supra-temperatură Motor |
DESPRE MAMBA XLX2
 | Vă rugăm să rețineți că, deși Mamba XLX2 este capabil să gestioneze cantități incredibile de putere, motorul dumneavoastră trebuie, de asemenea, să fie pregătit pentru această sarcină. Rulați întotdeauna motorul în limitele specificațiilor producătorului. Monitorizați cu atenție temperaturile motorului, bateriei și controlerului și nu lăsați niciodată motorul să depășească 100°C (212°F). Căldura excesivă din motor poate deteriora motorul, Mamba XLX2 și bateriile. |
 | Începeți întotdeauna cu angrenajul standard. Dacă doriți să schimbați angrenajul, motorul sau bateria, verificați des temperatura motorului la prima rulare. Dacă motorul se încălzește prea tare, creșteți dimensiunea pinioanelor, reduceți dimensiunea pinionului sau reduceți tensiunea pachetului. |
 | Mamba XLX2 este programabil prin transmițător (consultați Ghidul de Educație al Șoferului) sau setările pot fi programate prin computer cu un adaptor USB Castle Link (cupon pentru adaptor gratuit inclus în pachet). Programați cu un dispozitiv mobil folosind un adaptor Castle B•Link Bluetooth® (vândut separat) sau folosind un programator portabil Castle Field Link (vândut separat). Trebuie să deconectați FIRUL AUX înainte de a conecta ESC-ul la adaptorul USB Castle Link pentru a evita deteriorarea adaptorului USB. Consultați Ghidul de Educație al Șoferilor pentru mai multe instrucțiuni despre programarea transmițătorului și sistemul Castle Link ("Reglarea cu Castle Link" și "Programarea Transmițătorului"). |
 | Mamba XLX2 dispune de înregistrare a datelor. Veți putea măsura și înregistra informații importante despre sistemul de alimentare în timpul cursei dumneavoastră, viraj cu viraj. După rulare, puteți descărca și analiza acest jurnal folosind Castle Link. Veți putea inspecta mulți parametri, inclusiv tensiunea bateriei, turația motorului, temperatura ESC și multe altele. Informații suplimentare despre utilizarea funcțiilor de înregistrare a datelor pot fi găsite în Ghidul de Educație al Șoferului ("Înregistrarea Datelor"). |
Asistență Produs: castlecreations.com/contact-support
Service: castlecreations.com/contact-service
Website: www.castlecreations.com
