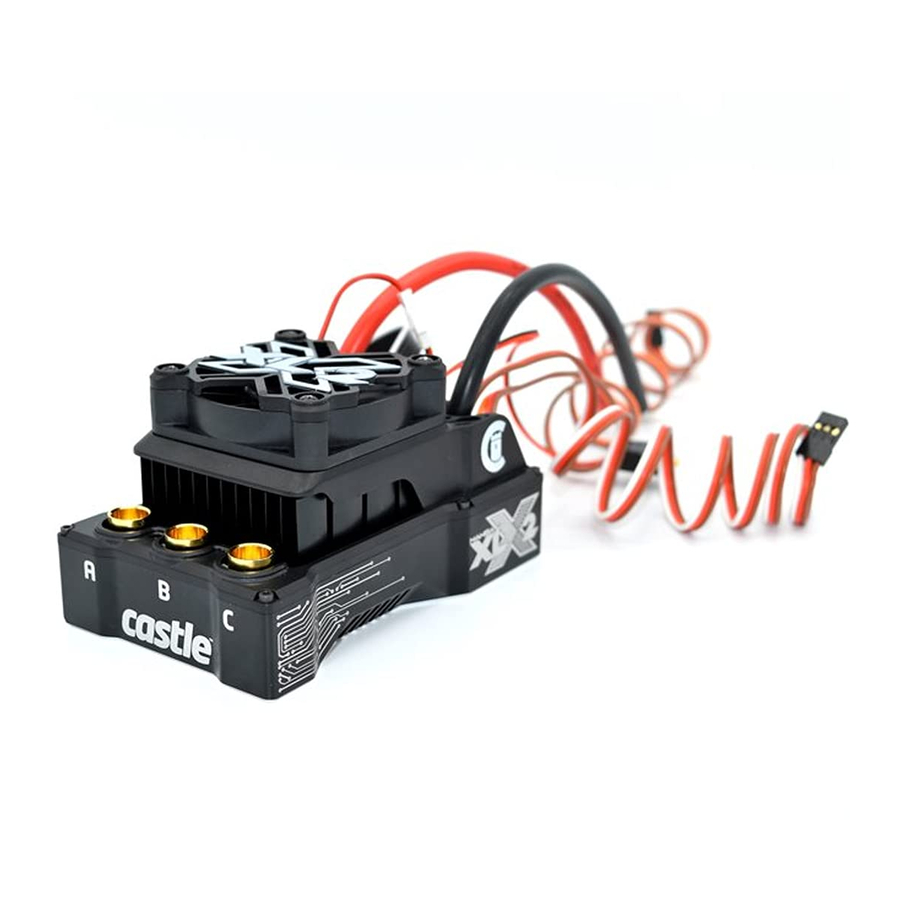

ŠPECIFIKÁCIE

Pokyny pre použitie	RC hobby vozidlá v mierke 1/5 s hmotnosťou do 42 libier.
Rozsah vstupného napätia	Min: 3S LiPo, Max: 8S LiPo, 33,6V
BEC Špecifikácie	Nastaviteľné od 5V do 8,5V (špička 20A), predvolené 5,5V.
Senzory	Áno, s predinštalovaným priamym pripojovacím káblom senzora (protiprachový kryt je súčasťou balenia).
Vyhlásenie o používaní produktu*	Použitie napätia vyššieho ako 33,6 V spôsobí nenapraviteľné poškodenie vášho ovládača. Pred pripojením k Castle Link musíte odpojiť kábel AUX od rádia. Ak to neurobíte, môže dôjsť k poškodeniu vášho Castle Link a/alebo počítača. Mamba XLX2 je vysokovýkonný ovládač; musíte používať vysokovýkonné články vo vašej vysokovýkonnej aplikácii, aby ste zaistili výkon vozidla (pozri príručku Driver's Ed, "A Word About Batteries" ("Slovo o batériách")). Mamba XLX2 vyžaduje použitie konektorov určených pre 150+ ampérov nepretržite. Príklad: Castle 6,5 mm polarizované alebo 8 mm bullet (príručka Driver's Ed, "Connectors and Power Wiring" ("Konektory a napájacie káble")). Mamba XLX2 nie je určený na pohon ľudí alebo zvierat.

*Nedodržanie vyhlásenia o používaní produktu predstavuje porušenie záručnej zmluvy a bude mať za následok poplatky za servis mimo záruky na opravu alebo výmenu poškodených produktov.

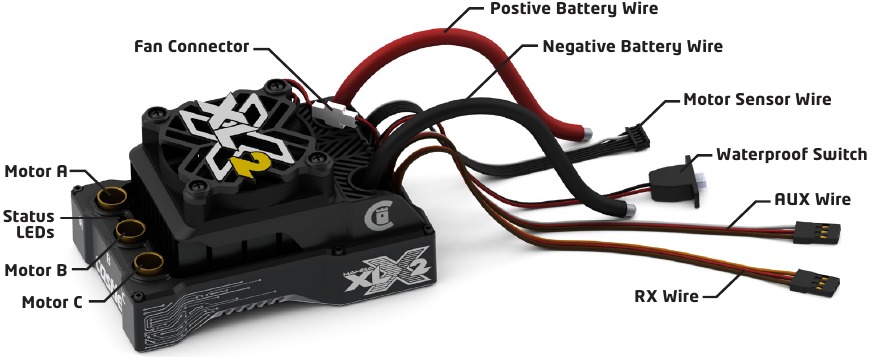

ZAČÍNAME

Pripájkujte kvalitný konektor batérie k ESC (pozri príručku Driver's Ed "Connectors and Power Wiring" ("Konektory a napájacie káble")).
Namontujte ESC a motor do vozidla.
Pripojte motor k ESC (pozri príručku Driver's Ed, "Motor Wiring" ("Zapojenie motora")).
Zapojte kábel RX do škrtiacej klapky (#2) a kábel AUX do pomocného kanála (#3/#4).
Kalibrujte svoj ESC na svoje rádio. (Pozri nižšie).

TERAZ STE PRIPRAVENÍ ÍSŤ!

KALIBRÁCIA ŠKRTIACEJ KLAPKY

Rádio zapnuté, batéria zapojená, ESC vypnuté.
Podržte plný plyn, zapnite ESC (zelená LED).
Keď červená LED dióda bliká, prejdite na plný spiatočný chod.
Keď žltá LED dióda bliká, prejdite do neutrálu.
Pripravený!

PRÍRUČKA DRIVER'S ED

Podrobnejšie informácie o začiatkoch, kalibrácii škrtiacej klapky, používaní Castle Link alebo programovaní vysielača nájdete v príručke Driver's Ed na adrese: www.castlecreations.com/MambaXLX2DEG Alebo naskenujte tento QR kód pomocou svojho inteligentného zariadenia a otvorte odkaz.

PRIPOJENIE PRIJÍMAČA

Kábel RX	Zapojte kábel RX do kanála škrtiacej klapky (#2) na vašom prijímači.
Kábel AUX	Kábel AUX vám umožňuje upraviť nastavenie "za chodu" pomocou pomocného kanála na vašom prijímači. Funkcia kábla AUX je predvolene zakázaná a je programovateľná cez Castle Link. Zapojte tento kábel do pomocného kanála (#3/#4) na vašom prijímači. Musíte pripojiť kábel AUX k otvorenému kanálu na vašom prijímači, aj keď nepoužívate pomocnú funkciu.

REFERENCIA PROGRAMOVANIA VYSIELAČA

1. Typ brzdy/spiatočky

So spiatočkou*
Bez spiatočky
Crawler Reverse (Spiatočka pre crawler)

2. Odpojenie napätia

Auto-Lipo*
Žiadne

Miera brzdenia

25%
50%*
75%
100%

Brzda ťahaním

Zakázané*
10%
20%
30%
Crawler Full On (Crawler naplno)

Typ motora

Bezkefkový*
Kartáčový s cúvaním

Smer motora

Normálny*
Spiatočný

*Predvolené nastavenie

REFERENCIA ZVUKOVÝCH UPOZORNENÍ

	Zlyhanie štartu
	Odpojenie pri nízkom napätí
	Nadprúd
	Stratené senzory
	Porucha rádia
	Prehriatie
	Nadmerné zaťaženie
	Porucha rádia kábla AUX
	Prehriatie BEC
	Upozornenie na plný dátový záznam
	Prehriatie motora

O PRODUKTE MAMBA XLX2

	Upozorňujeme, že hoci je Mamba XLX2 schopná zvládnuť neuveriteľné množstvo energie, váš motor musí byť tiež pripravený na túto úlohu. Vždy prevádzkujte motor v rámci špecifikácií výrobcu. Starostlivo sledujte teploty motora, batérie a ovládača a nikdy nedovoľte, aby sa motor prehrial nad 100 °C (212 °F). Nadmerné teplo v motore môže poškodiť motor, Mamba XLX2 a batérie.
	Vždy začnite so štandardným prevodom. Ak chcete zmeniť prevod, motor alebo batériu, často kontrolujte teplotu motora pri prvom spustení. Ak sa motor príliš zahreje, zväčšite veľkosť čelného kolesa, zmenšite veľkosť pastorka alebo znížte napätie batérie.
	Mamba XLX2 je programovateľná cez vysielač (pozri príručku Driver's Ed) alebo nastavenia je možné programovať cez počítač pomocou adaptéra Castle Link USB (kupón na bezplatný adaptér je súčasťou balenia). Programujte pomocou mobilného zariadenia pomocou adaptéra Castle B•Link Bluetooth® (predáva sa samostatne) alebo pomocou prenosného programátora Castle Field Link (predáva sa samostatne). Pred pripojením ESC k adaptéru Castle Link USB musíte odpojiť KÁBEL AUX, aby ste predišli poškodeniu adaptéra USB. Ďalšie pokyny týkajúce sa programovania vysielača a systému Castle Link nájdete v príručke Drivers' Ed ("Tuning with Castle Link" ("Ladenie pomocou Castle Link") a "Transmitter Programming" ("Programovanie vysielača")).
	Mamba XLX2 obsahuje záznam dát. Budete môcť merať a zaznamenávať dôležité informácie o napájacom systéme počas pretekov, zákrutu po zákrute. Po spustení si môžete stiahnuť a analyzovať tento záznam pomocou Castle Link. Budete môcť skontrolovať mnoho parametrov vrátane napätia batérie, otáčok motora, teploty ESC a ďalších. Ďalšie informácie o používaní funkcií záznamu dát nájdete v príručke Driver's Ed ("Data Logging" ("Záznam dát")).
