Ibanez PU10 - Manual de Utilizare al Acordorului Cromatic cu Clip

Precauții

• Pentru a evita scurtcircuitele, șocurile electrice sau funcționarea defectuoasă:
  • Nu dezasamblați pentru reparații.
  • Nu amplasați în spații cu temperatură și umiditate ridicată, cum ar fi încălzitoare electrice, lumina directă a soarelui, băi, podele umede etc.
  • Nu amplasați în locuri cu vibrații excesive.
  • Nu amplasați în spații prăfuite sau murdare.
  • Nu utilizați acordorul cu mâinile ude.
• Pentru a evita defectarea
  • Nu manipulați toate comenzile cu forță excesivă.
  • Nu scăpați acordorul.
• Curățare
  • Nu utilizați diluanți sau alcool pentru curățare.
  • Utilizați doar o cârpă uscată și curată.
• Pentru a preveni pierderea bateriei
  • Scoateți bateria atunci când acordorul nu este utilizat pentru o perioadă lungă de timp.
  • Opriți butonul de alimentare când acordorul nu este utilizat.

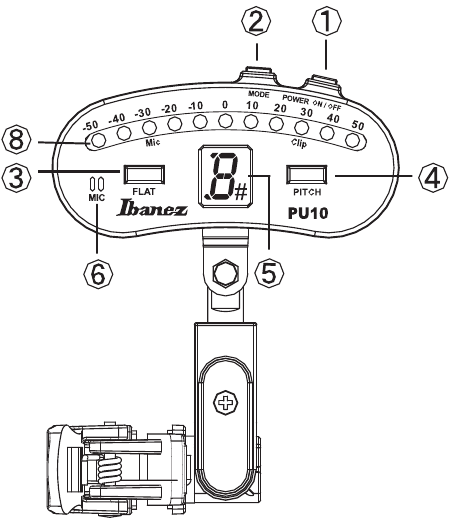

Funcții și Caracteristici

1. Butonul POWER ON/OFF (PORNIRE/OPRIRE)
   Acest buton pornește/oprește alimentarea. Când alimentarea este pornită, indicatorul LED va fi aprins. Când alimentarea este oprită, indicatorul LED va fi aprins în direcția opusă față de momentul în care alimentarea este pornită. Alimentarea se va opri automat dacă PU10 nu este utilizat mai mult de 20 de minute.
2. Butonul MODE (MOD)
   Cu acest buton puteți selecta dacă să preluați sunetul de la microfonul încorporat sau să preluați vibrațiile headstock-ului chitarei dvs. de la CLIP.
   Intrare CLIP: În modul de intrare CLIP, LED-ul roșu din mijloc (+30 cenți) de pe ecran clipește.
   Intrare MIC: În modul de intrare MIC, LED-ul galben din mijloc (-30 cenți) de pe ecran clipește.
   PU10 funcționează ca un acordor cromatic.
3. Butonul FLAT (BEMOL)
   Dacă apăsați butonul FLAT (BEMOL), acordarea bemol este posibilă de la un semiton până la un ton și jumătate.
   De fiecare dată când apăsați butonul FLAT (BEMOL), indicația segmentului se schimbă ca în această figură.

   Puteți acorda NOTE-ul de referință (A, A#, B, C, C#, D, D#, E, F, F#, G, G#) cu bemol de la un semiton până la un ton și jumătate.
4. Butonul PITCH (ÎNĂLȚIME)

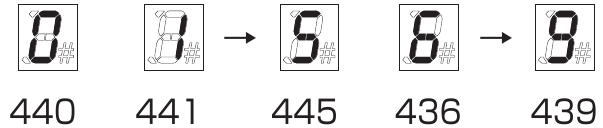

   Dacă apăsați butonul PITCH (ÎNĂLȚIME), puteți seta înălțimea de referință (frecvența lui A). De fiecare dată când apăsați butonul PITCH (ÎNĂLȚIME), puteți schimba înălțimea de referință în intervalul 436Hz~445Hz.

5. LCD
6. MICROPHONE (MICROFON)
   Dacă selectați modul MIC cu butonul MODE (MOD), acordorul preia sunetul direct de la microfon. Modul CLIP nu funcționează când este selectat modul MIC.

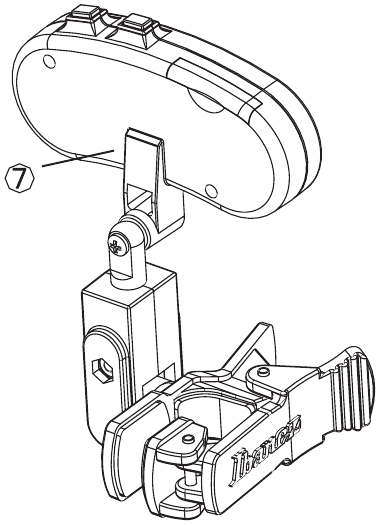

7. CLIP
   Dacă selectați modul CLIP cu butonul MODE (MOD), acordorul preia vibrațiile instrumentului. Modul MIC nu funcționează când este selectat modul CLIP.


8. Tuning Guide LED (LED Ghid de Acordare)
   Când acordarea este corectă, LED-ul verde din centru va fi aprins. LED-ul galben din partea stângă indică faptul că înălțimea este joasă, iar LED-ul roșu din partea dreaptă indică faptul că înălțimea este ridicată.

Operare

Acordare

Pentru a vă acorda instrumentul cu precizie,

• Nu utilizați PU10 în apropierea echipamentelor audio, cum ar fi un radio sau un televizor.
• Pentru o acordare mai rapidă, apăsați ușor coardele și opriți sunetul de fiecare dată după ce ați terminat de acordat o coardă.

În modul de intrare CLIP

Mai întâi, instalați CLIP-ul într-un loc vizibil unde vibrațiile chitarei vor fi detectate cu ușurință.
Deoarece PU10 are patru arbori rotativi între CLIP și TUNER (ACORDOR), afișajul este vizibil indiferent de locul de pe headstock-ul chitarei unde este instalat CLIP-ul. Cu toate acestea, alegeți cu atenție zona în care să instalați PU10, astfel încât acordarea să nu fie întreruptă de rotirea cheii de acordare sau invers.
Porniți alimentarea când instalarea este finalizată. Când alimentarea este pornită, indicatorul LED va fi aprins.
Apoi, utilizați butonul MODE (MOD) pentru a selecta CLIP și începeți acordarea.
Cântați o singură notă și încercați să potriviți nota care este afișată pe indicatorul LCD cu tonul țintă.
Apoi, acordați mai precis până când LED-ul verde se aprinde.
LED-ul galben indică faptul că înălțimea este mai mică decât nota afișată.
LED-ul roșu indică faptul că înălțimea este mai mare decât nota afișată.

În modul de intrare MIC

Când utilizați microfonul încorporat, acesta poate capta zgomot de fond și poate provoca o eroare de acordare. Vă recomandăm să acordați într-un loc liniștit, cu zgomot de fond redus sau deloc, și să cântați la instrument cât mai aproape de microfon. Apoi, urmați același proces ca și modul de intrare CLIP pentru a acorda instrumentul.

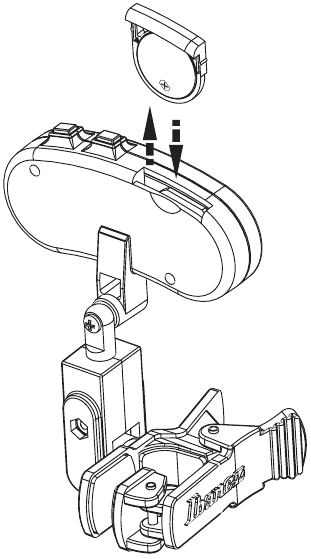

Instalarea sau înlocuirea bateriei

1. Glisați capacul bateriei de pe partea superioară a spatelui.
2. Introduceți bateria (CR2032) cu polaritatea corectă și puneți capacul bateriei la loc.
3. Verificați dacă PU10 funcționează corect pornind Power SW (Întrerupătorul de Alimentare) după înlocuirea bateriei.

Specificații

Mod: Acordare cu intrare MIC/Acordare cu intrare CLIP
Interval de acordare: A0 (27.50Hz)~C8 (4,186.00Hz)
Note de acordare: A,A#,B,C,C#,D,D#,E,F,F#,G,G#
Acordare bemol: 1~3 semitonuri Acuratețe: +/-1 cent
Calibrare: 436Hz~445Hz
Afișaj: LCD, LED
Intrare: MIC încorporat, CLIP (PIEZO)

• Alimentare: Baterie litiu (CR2032) x 1, 3V
• Dimensiuni: 110 (L) x 56 (l) x 39.5(Î)mm
• Greutate: 52 g (inclusiv bateriile)

* Designul și specificațiile pot fi modificate fără notificare prealabilă pentru îmbunătățirea produsului.

PU10 este pe deplin conform cu cerințele de protecție ale următoarelor Directive ale Consiliului CE.
2004/108/EC: COMPATIBILITATE ELECTROMAGNETICĂ
