Nice Silenya Adv 7025 - Руководство пользователя LCD-клавиатуры

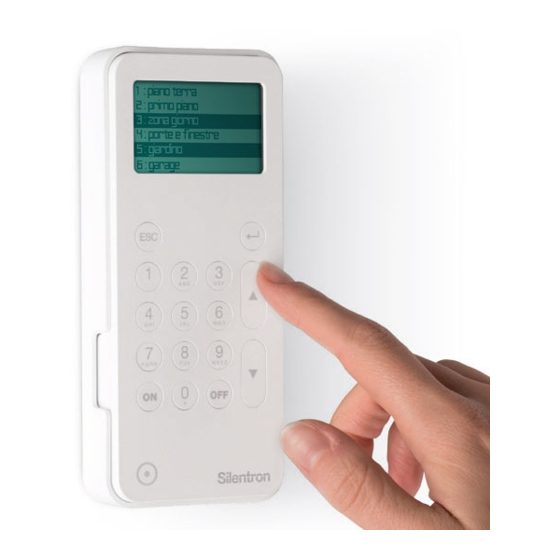

7025 Keypad LCD: Двухдиапазонная двусторонняя LCD-клавиатура с RFid-ридером для системы Silenya Adv.

Блок управления в режиме конфигурации автоматически обнаруживает устройство после установки батарей. Перед установкой батарей ознакомьтесь с руководством по эксплуатации клавиатуры и следуйте инструкциям блока управления на мониторе.

Что в коробке

Установка и замена батареи

(Рис. 2–3)
Батарея – 1 x CR123A (в комплекте). Заменяйте батарею только по сигналу клавиатуры и блока управления.


При установке батареи убедитесь, что на дисплее передатчика отображается символ, показанный на рис. 5, указывающий на то, что передатчик правильно синхронизирован с блоком управления.

Общая ошибка

В случае неисправностей (например, проблем со связью с блоком управления) на дисплее появится символ, показанный на рис. 6; переместите передатчик ближе к блоку управления и дождитесь восстановления синхронизации. Если этого не произойдет, проверьте блок управления и обратитесь в службу технической поддержки, сообщив код ошибки.

Установка

(Рис. 1, 4)
Прикрепите опору передатчика к ровной стене в хорошем состоянии. Убедитесь, что прилагаемые дюбели подходят для данного типа стены.

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

1. Дисплей
2. Функциональные клавиши: клавиша "ESC" может использоваться для доступа к меню "SOS/test" ("SOS/тест") для отправки экстренных запросов и выполнения определенных тестов. Клавиша "Enter" позволяет получить доступ к меню "Domotics" ("Домотика") (Рис. 13) или к выбранному подменю (Рис. 10-11).
3. Цифровые клавиши: цифровые клавиши можно использовать для выбора нужных пунктов (например, "1: Area 1" ("1: Зона 1") Рис. 11, например, "1: Switch on" ("1: Включить") Рис. 15).
4. ON (ВКЛ), OFF (ВЫКЛ): клавиша "ON" (ВКЛ) используется для активации выбранной функции (например, Рис. 8-9, запрос на "Medical First-Aid" ("Медицинская помощь") Рис. 13). Кнопка "OFF" (ВЫКЛ) используется для отключения сигнализации после ввода кода (Рис. 9).
5. Клавиши управления: клавиши управления (Вверх) и (Вниз) используются для прокрутки пунктов меню.

С помощью клавиатурного передатчика можно управлять только работой устройств, подключенных к системе. Для полной настройки системы Silenya Adv необходимо использовать блок управления.

Сопряжение передатчика с блоком управления

После установки батареи используйте мастер на блоке управления для сопряжения передатчика с блоком управления. После завершения последовательности на дисплее передатчика появится символ, показанный на рис. 5, указывающий на то, что передатчик правильно синхронизирован с блоком управления.

Включение сигнализации

Нажмите любую клавишу, чтобы активировать дисплей (Рис. 7); используйте цифровые клавиши для ввода предоставленного кода; чтобы включить сигнализацию во всех запрограммированных зонах, выберите "Total" ("Все зоны"), используя клавиши (Вверх) и (Вниз) (Рис. 8); нажмите клавишу "ON" (ВКЛ) и введите код (Рис. 9); чтобы включить сигнализацию только в определенных зонах, используйте клавиши (Вверх) и (Вниз), чтобы выбрать "Areas" ("Зоны") (Рис. 10); нажмите "Enter" и выберите нужные зоны с помощью цифровых клавиш (Рис. 11); в конце процесса выбора нажмите "ON" (ВКЛ) и введите код (Рис. 12).

Отключение сигнализации

При включенной сигнализации перейдите в окно "Alarm engaged" ("Сигнализация включена"); введите код (Рис. 9), а затем нажмите клавишу "OFF" (ВЫКЛ).

SOS/тест

Чтобы получить доступ к функциям "SOS/test" ("SOS/тест"), нажмите клавишу "ESC"; появится окно выбора (Рис. 13); используйте клавиши (Вверх) и (Вниз), чтобы выбрать нужный пункт (например, "Medical First-Aid" ("Медицинская помощь")).

Домотика

Чтобы получить доступ к функциям "Domotics" ("Домотика"), нажмите "Enter" и используйте клавиши (Вверх) и (Вниз), чтобы выбрать нужное устройство (например, "LIGHT" ("СВЕТ") Рис. 14); нажмите "Enter" и используйте цифровые клавиши для выбора нужного пункта (например, "Switch on" ("Включить")) (Рис. 15); появится окно подтверждения "OK" (Рис. 16).

Вышеуказанные характеристики относятся к температуре окружающей среды 20°C (± 5°C) и к нормальному использованию устройства в жилых помещениях.

*
Срок службы батареи относится к нормальному использованию устройства.
**
Радиопомехи и расположение устройств в зданиях могут уменьшить дальность радиосвязи.

Вскрытие устройств, за исключением батарейного отсека, влечет за собой немедленную потерю промышленной гарантии.
Nice S.p. A. снимает с себя всякую ответственность за ущерб, возникший в результате неправильного использования продукта, отличного от указанного в данном руководстве.
В целях улучшения своей продукции Nice S.p. A. оставляет за собой право изменять их технические характеристики в любое время без предварительного уведомления, не изменяя при этом их функции или предполагаемое использование.

Батарею необходимо утилизировать в соответствующие контейнеры в соответствии с действующими правилами; при утилизации устройства необходимо предварительно извлечь батарею.
Не глотайте батарею: опасность химических ожогов.
Храните новые и использованные элементы питания в недоступном для детей месте.
Если батарейный отсек закрывается неплотно, прекратите использование продукта и храните его в недоступном для детей месте.
Если вы подозреваете, что элемент питания был проглочен или вставлен в другие полости тела, немедленно обратитесь к врачу.
Опасность взрыва при замене элемента питания на элемент неправильного типа.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕС
Настоящим NICE S.p. A. заявляет, что тип радиооборудования
- 7025 Keypad LCD (LCD-клавиатура 7025)
соответствует Директиве 2014/53/EU. Полный текст декларации соответствия ЕС доступен по следующему адресу в Интернете: http://www.silentron.it/dichiarazioni-ce/

Внимательно прочитайте все разделы данного руководства.
