Руководство по быстрой настройке PAX D135

Примечание: Изображения продукта могут отличаться от фактически полученного продукта.

Список содержимого

Пожалуйста, проверьте компоненты после распаковки. Если какой-либо из них отсутствует, или если в руководстве пользователя отсутствует страница и т. д., обратитесь к дилеру.

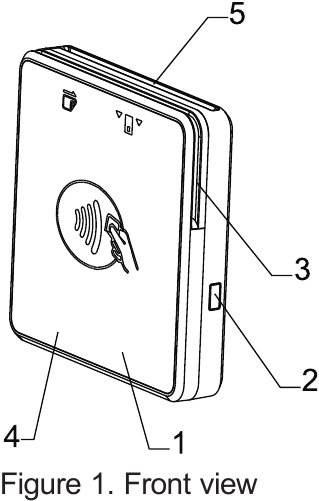

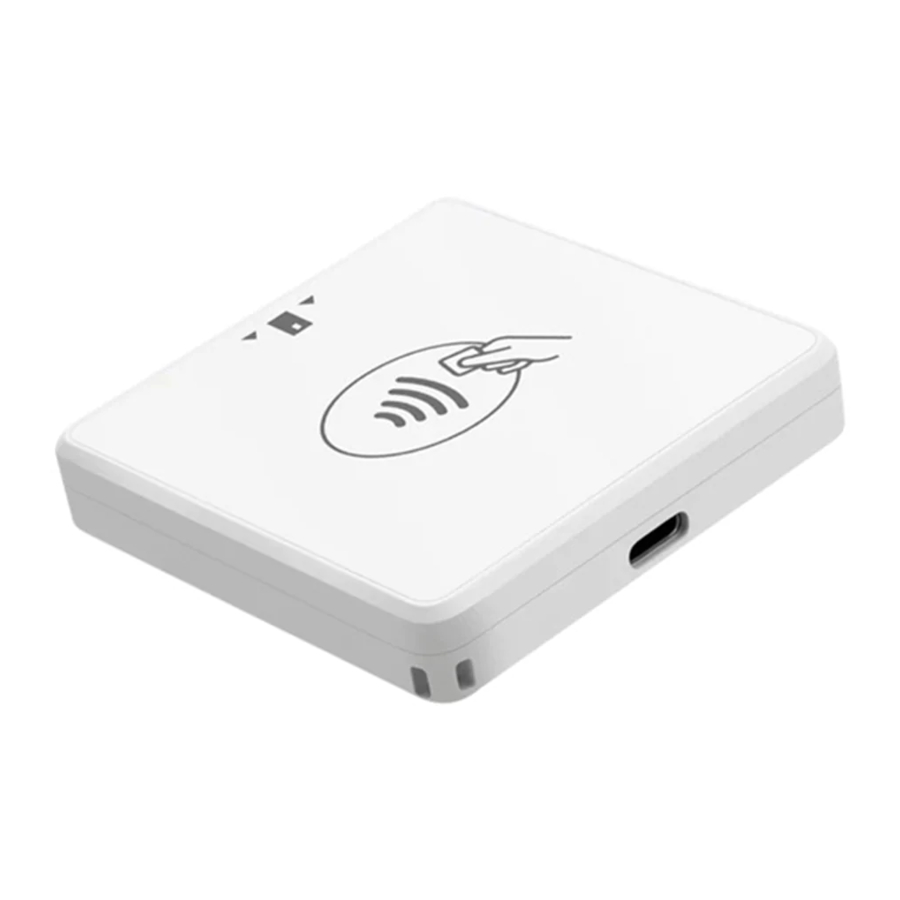

Описание продукта

1. Индикатор питания
2. Кнопка питания
3. Устройство чтения карт с магнитной полосой (опционально)
4. Индикатор бесконтактной транзакции и индикатор состояния
5. Устройство чтения смарт-карт

6. USB-порт

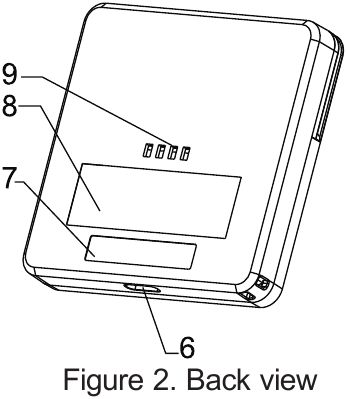

7. Серийный номер
8. Фирменная табличка
9. Контакты для зарядки и связи

Быстрый старт

В следующих разделах рассматриваются коммуникации D135.

Подключение к внешнему устройству через USB-кабель

1. Включите D135.
2. Подключите телефон, планшет или другое внешнее устройство к D135 с помощью прилагаемого USB-кабеля.
3. В POS-приложении на внешнем устройстве введите детали продажи и следуйте инструкциям приложения для настройки оплаты.
4. Вставьте, приложите или проведите картой, когда POS-приложение предложит считать карту на устройстве D135.
5. Введите PIN-код или подпись на телефоне, планшете или другом внешнем POS-устройстве.
6. Завершите транзакцию.

Bluetooth^® беспроводное подключение

1. Включите D135.
2. Перейдите в настройки телефона, планшета или другого внешнего устройства и выполните поиск сигнала D135. По умолчанию имя устройства D135 — PAX D135_XXXX, где XXXX — последние 4 буквы MAC-адреса D135. Обратите внимание, что имя устройства может быть изменено в соответствии с требованиями пользователя.
3. Выполните сопряжение мобильного оборудования с D135. Во время сопряжения внешнее устройство может запросить ключ подтверждения. В таких случаях введите ключ и нажмите "OK" (ОК) для подтверждения.
4. В POS-приложении на внешнем устройстве введите детали продажи и следуйте инструкциям приложения для настройки оплаты.
5. POS-приложение предложит считать карту на D135. Вставьте, проведите или поднесите карту к устройству.
6. Введите PIN-код или подпись на телефоне, планшете или другом внешнем POS-устройстве.
7. Завершите транзакцию.

Инструкции

В следующих разделах рассматриваются основные инструкции по эксплуатации.

Включение/выключение устройства

Включение: Нажмите и удерживайте кнопку питания, пока устройство не подаст звуковой сигнал, затем отпустите, чтобы включить терминал.

Выключение: Нажмите и удерживайте кнопку питания. Когда одновременно мигнут четыре цветных индикатора, выключение будет завершено, и кнопку питания можно будет отпустить.

Проведение карты с магнитной полосой

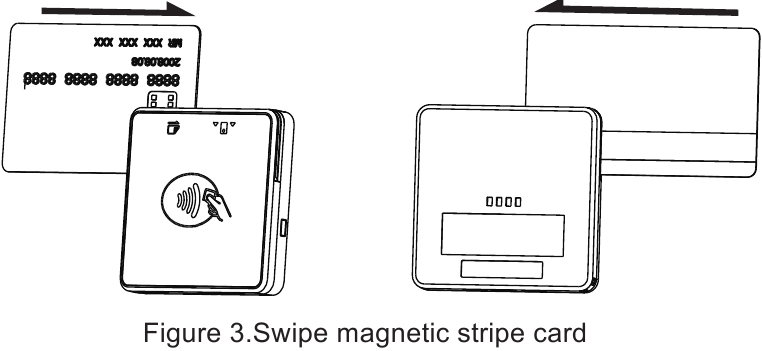

Обратите внимание на положение дорожки карты с магнитной полосой. Обязательно плавно проведите картой с постоянной скоростью в направлении, указанном на рисунке.

Чтение смарт-карты

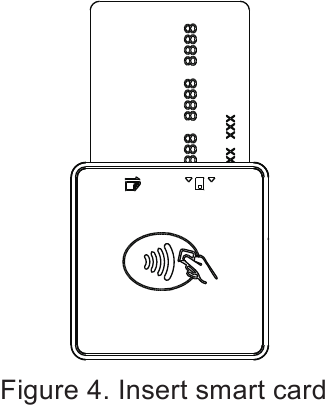

При вставке смарт-карты в слот для смарт-карт чип EMV должен быть направлен вверх. Во избежание физического повреждения карты или слота для смарт-карт терминала рекомендуется вставлять карту осторожно.

Процесс работы с ICC
Перед вставкой IC-карты проверьте внутреннюю и внешнюю часть слота для IC-карты. Если есть какие-либо подозрительные предметы, не вставляйте карту и немедленно сообщите об этом соответствующему персоналу.

Чтение бесконтактной карты

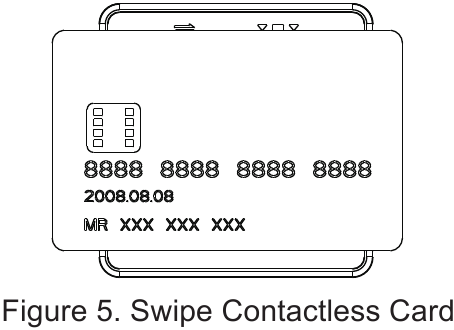

Как показано на рисунке выше, поместите бесконтактную карту в зону обнаружения на передней панели терминала, чтобы завершить считывание карты.

Зарядка аккумулятора

Подключение терминала к телефону, планшету или внешнему POS-устройству с помощью USB-кабеля может заряжать аккумулятор. При первом использовании зарядите аккумулятор перед использованием терминала.

Индикатор питания

Индикатор питания показывает уровень заряда при включении устройства.

• Когда горит зеленый индикатор: Заряда более 20%.
• Когда горит красный индикатор: Заряда менее 20%.
• Когда красный индикатор медленно мигает: Недостаточное питание; устройство автоматически выключится.

Индикатор питания также показывает, заряжается ли устройство или полностью заряжено при подключении к внешнему источнику питания.

• Красный индикатор медленно мигает: Идет зарядка.
• Горит зеленый индикатор (не мигает): Полностью заряжен.

Индикатор состояния

D135 поставляется с аппаратными и программными механизмами, которые предотвращают вскрытие и модификацию терминалов. Если D135 был поврежден, следующие индикаторы укажут на то, что его небезопасно использовать:

• Горят синие индикаторы 1 и 4: В настоящее время устройство скомпрометировано.
• Горят все синие индикаторы 1, 2, 3 и 4: Устройство было повреждено в прошлом.

Советы по установке и использованию терминала

1. Не повреждайте USB-кабель. Если USB-кабель поврежден, не продолжайте его использование.
2. Перед подключением USB-кабеля к источнику питания, например, к адаптеру питания, убедитесь, что напряжение питания соответствует терминалу.
3. Не подвергайте терминал воздействию прямых солнечных лучей, влажности, высоких температур или запыленных условий окружающей среды.
4. Держите терминал вдали от жидких материалов.
5. Не вставляйте неизвестные материалы ни в один порт терминала. Это может привести к серьезному повреждению терминала.
6. Если терминал неисправен, обратитесь к профессиональным POS-специалистам.
7. Не размещайте терминал во взрывоопасных или опасных зонах.

PAX TECHNOLOGY INC.
