PAX D135 Жылдам орнату нұсқаулығы

Ескертпе: Көрсетілген өнім суреттері нақты алынған өнімнен өзгеше болуы мүмкін.

Мазмұнының тізімі

Ораудан шығарғаннан кейін компоненттерді тексеріңіз. Егер олардың біреуі жоқ болса немесе өнім нұсқаулығында бет жоқ болса және т.б., дилерге хабарласыңыз.

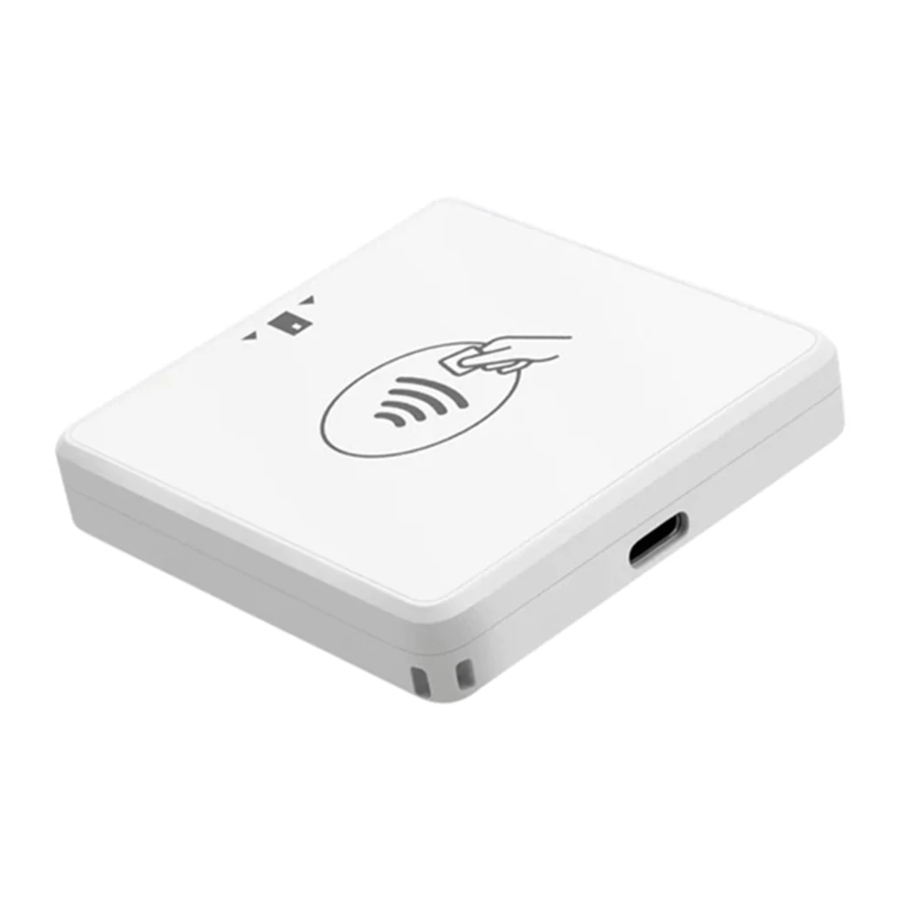

Өнімнің сипаттамасы

1. Қуат индикаторы
2. Қуат түймесі
3. Магниттік жолақты карта оқу құрылғысы (міндетті емес)
4. Байланыссыз транзакция индикаторы және күй индикаторы
5. Смарт-карта оқу құрылғысы

6. USB порты
7. Сериялық нөмір
8. Атау тақтасы
9. Зарядтау және байланыс контактілері

Жылдам бастау

Келесі бөлімдерде D135 байланыстары қарастырылған.

USB кабелі арқылы сыртқы құрылғыға қосылу

1. D135 құрылғысын қосыңыз (on).
2. Телефонды, планшетті немесе басқа сыртқы құрылғыны берілген USB кабелі арқылы D135 құрылғысына қосыңыз.
3. Сыртқы құрылғыдағы POS қосымшасында сату мәліметтерін енгізіп, төлемді орнату үшін қосымшаның нұсқауларын орындаңыз.
4. POS қосымшасы D135 құрылғысында картаны оқуды сұраған кезде картаны салыңыз, түртіңіз немесе сырғытыңыз.
5. Телефонда, планшетте немесе басқа сыртқы POS құрылғысында PIN кодын немесе қолтаңбаны енгізіңіз.
6. Транзакцияны аяқтаңыз.

Bluetooth^® сымсыз технологиясының қосылымы

1. D135 құрылғысын қосыңыз (on).
2. Телефон, планшет немесе басқа сыртқы құрылғының параметрлеріне өтіп, D135 сигналын сканерлеңіз. Әдепкі бойынша, D135 құрылғысының атауы PAX D135_XXXX болып табылады, мұндағы XXXX D135 құрылғысының MAC мекенжайының соңғы 4 әрпін білдіреді. Құрылғы атауы пайдаланушы талаптарына сәйкес өзгертілуі мүмкін екенін ескеріңіз.
3. Мобильді жабдықты D135 құрылғысымен жұптастырыңыз. Жұптастыру кезінде сыртқы құрылғы растау кілт сөзін сұрауы мүмкін. Мұндай жағдайларда кілт сөзді енгізіп, растау үшін OK түймесін басыңыз.
4. Сыртқы құрылғыдағы POS қосымшасында сату мәліметтерін енгізіп, төлемді орнату үшін қосымшаның нұсқауларын орындаңыз.
5. POS қосымшасы D135 құрылғысында картаны оқуды сұрайды. Картаны салыңыз, сырғытыңыз немесе құрылғыға дейін ұстаңыз.
6. Телефонда, планшетте немесе басқа сыртқы POS құрылғысында PIN кодын немесе қолтаңбаны енгізіңіз.
7. Транзакцияны аяқтаңыз.

Нұсқаулар

Келесі бөлімдерде негізгі пайдалану нұсқаулары қарастырылған.

Құрылғыны қосу / өшіру

Қосу: Құрылғы дыбыс сигналын бергенше қуат түймесін басып тұрыңыз, содан кейін терминалды қосу үшін босатыңыз.

Өшіру: Қуат түймесін басып тұрыңыз. Төрт түрлі-түсті шам бір уақытта жыпылықтаған кезде өшіру аяқталады және қуат түймесін босатуға болады.

Магниттік жолақты картаны сырғыту

Магниттік жолақты картаның жол орнына назар аударыңыз. Картаны суретте көрсетілген бағытта бірқалыпты жылдамдықпен сырғытыңыз.

Смарт-картаны оқу

Смарт-картаны смарт-карта ұясына салған кезде EMV чипі жоғары қарауы керек. Картаға немесе терминалдың смарт-карта ұясына қандай да бір физикалық зақым келтірмеу үшін картаны ақырын салу ұсынылады.

ICC жұмыс процесі
IC картасын салудан бұрын IC картасының ұясының ішін және айналасын тексеріңіз. Егер қандай да бір күдікті заттар болса, картаны салмаңыз және мәселені дереу тиісті қызметкерлерге хабарлаңыз.

Байланыссыз картаны оқу

Жоғарыдағы суретте көрсетілгендей, картаны сырғытуды аяқтау үшін байланыссыз картаны терминалдың алдыңғы жағындағы сезу аймағына орналастырыңыз.

Батареяны зарядтау

Терминалды USB кабелі арқылы телефонға, планшетке немесе сыртқы POS құрылғысына қосу батареяны зарядтай алады. Бірінші рет терминалды пайдаланбас бұрын батареяны зарядтаңыз.

Қуат индикаторы

Қуат индикаторы құрылғыны қосқан кезде заряд сыйымдылығын көрсетеді.

• Жасыл шам жанған кезде: 20%-дан астам қуат.
• Қызыл шам жанған кезде: 20%-дан аз қуат.
• Қызыл шам баяу жыпылықтаған кезде: Қуат жеткіліксіз; құрылғы автоматты түрде өшеді.

Қуат шамы сыртқы қуат көзіне қосылған кезде құрылғының зарядталып жатқанын немесе толық зарядталғанын да көрсетеді.

• Қызыл шам баяу жыпылықтайды: Зарядталып жатыр.
• Жасыл шам жанады (жыпылықтамайды): Толық зарядталған.

Күй индикаторы

D135 терминалдардың ашылуына және өзгертілуіне жол бермейтін аппараттық және бағдарламалық жасақтама механизмдерімен бірге келеді. Егер D135 құрылғысы бұзылған болса, келесі шамдар оны пайдалану қауіпсіз емес екенін көрсетеді:

• Көк индикатор 1 және 4 жанады: Қазіргі уақытта машина бұзылған.
• Көк индикатор 1, 2, 3 және 4 барлығы жанады: Машина бұрын бұзылған.

Терминалды орнату және пайдалану кеңестері

1. USB кабелін зақымдамаңыз. Егер USB кабелі зақымдалған болса, оны пайдалануды жалғастырмаңыз.
2. USB кабелін қуат адаптері сияқты қуат көзіне қосудан бұрын оның кернеуі терминалға сәйкес келетініне көз жеткізіңіз.
3. Терминалды тікелей күн сәулесіне, ылғалдылыққа, жоғары температураға немесе шаңды қоршаған ортаға ұшыратпаңыз.
4. Терминалды сұйық материалдардан аулақ ұстаңыз.
5. Терминалдың кез келген портына белгісіз материалды қоспаңыз. Бұл терминалға үлкен зақым келтіруі мүмкін.
6. Егер терминал дұрыс жұмыс істемесе, кәсіби POS техниктеріне хабарласыңыз.
7. Терминалды жарылғыш немесе қауіпті аймақтарға қоймаңыз.

PAX TECHNOLOGY INC.
