PAX IM700 - Контактсыз карта оқу құрылғысын жылдам орнату нұсқаулығы
Мазмұны
IM700 контактсыз карта оқу құрылғысымен бірге келесі заттардың бар екеніне көз жеткізіңіз. Егер қандай да бір заттар жоқ болса, дилеріңізге хабарласыңыз.
| Атауы | Саны |
| IM700 контактсыз карта оқу құрылғысы | 1 |
| USB 2.0 A/B кабелі | 1 |
| M4 алтыбұрышты гайка | 4 |
| IM700 жылдам орнату нұсқаулығы | 1 |
Өнімнің сипаттамасы

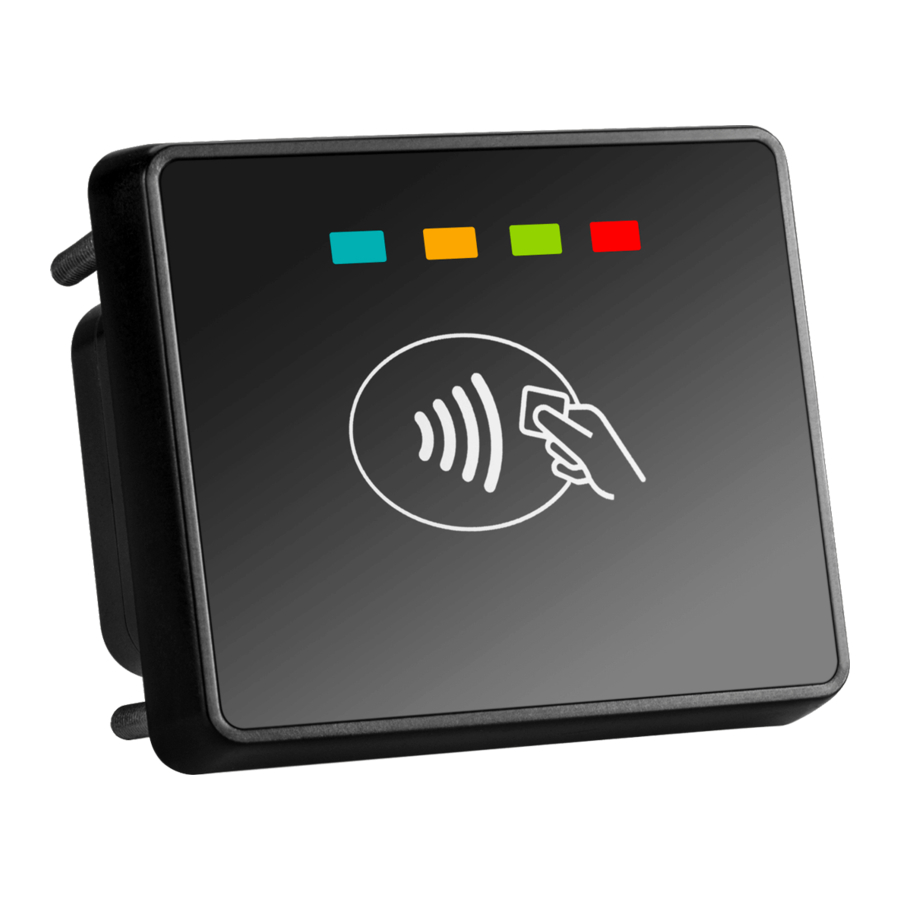

Алдыңғы көрініс
Артқы көрініс
Барлық жағынан көрініс
Орнату
SAM картасы
IM700 SAM картасының ұялары
Құрылғыны ашу үшін қақпақты бүйірге жылжытыңыз, содан кейін бекіткішті ашып, картаны ұяға контакт жағы төмен қаратып және қиылған шеті жоғарғы оң жаққа қаратып салыңыз. Содан кейін бекіткішті құлыптап, қақпақты орнына қойыңыз.
Құрылғыны қосу
IM700 құрылғысын IM300 құрылғысына қосу
IM700 USB кабелін пайдаланып, 5-суретте көрсетілгендей USB Type B порты арқылы IM300 шифрлау PIN-пад-ына қосылады. IM300 IM700-ді басқарады және қуаттандырады. IM300-дегі екі Type A USB портының кез келгенін IM700-ді қосу үшін пайдалануға болады, IM700-ді Mini-B порты арқылы қоспаңыз.
Нұсқаулар
Құрылғыны қосу және өшіру
Қосу: IM700-ді USB немесе RJ45 арқылы сәйкес қуат терминалына қосыңыз (сәйкес кернеулер мен пинауттардың бар екеніне көз жеткізіңіз).
Өшіру: IM700-ді қосылған қуат терминалынан ажыратыңыз.
Картаны анықтау
IM700 контактсыз картамен интерфейс
IM700 контактсыз карталарды анықтап, олармен интерфейс жасай алуы үшін пайдаланушы картаның бетін 6-суретте көрсетілгендей құрылғының бетінен шамамен 4 см немесе одан аз қашықтықта ұстауы керек. Картаның бағыты маңызды емес, егер ол құрылғының алдыңғы жағына қарап тұрса.
LED индикаторлары
Түрлі LED индикаторлары IM700 үшін келесі күйлерді көрсетеді:
- Барлық LED индикаторларының өшірулі күйде болуы құрылғының қуатсыз екенін немесе қуатталып, терминалға қосылып жатқанын білдіреді.
- Сары LED индикаторы құрылғының төлемдерді немесе басқа қызметтерді өңдеп жатқанын көрсетеді.
- Жасыл LED индикаторы құрылғының транзакцияны аяқтағанын көрсетеді.
- Қызыл LED индикаторы құрылғының қателікке тап болғанын көрсетеді.
Қоршаған орта жағдайлары
| Сақтау температурасы: | -30°C~70°C (-22°F~158°F) |
| Жұмыс температурасы: | -30°C~70°C (-22°F~158°F) |
| Салыстырмалы ылғалдылық: | 5%~95% (конденсация жоқ) |
Техникалық қызмет көрсету және пайдалану
- USB немесе RJ45 кабельдерін зақымдамаңыз; егер олардың біреуі зақымдалса, ауыстыруды сұраңыз.
- USB немесе RJ45 кабельдерінің терминалдары тиісті кернеулерді дұрыс пиндерде қамтамасыз ететініне көз жеткізіңіз.
- IM700-дегі кез келген портқа белгісіз материалдарды салмаңыз, бұл құрылғыға ауыр зақым келтіруі мүмкін.
- Егер жөндеу қажет болса, оны өз бетіңізше жасауға тырыспай, кәсіби техникке хабарласыңыз.
- IM700 сыртта пайдалануға арналған; алайда, қалыпты пайдалану кезінде оның беті кірден және ықтимал сұйық ластаушы заттардан таза болуы керек.
- IM700 шаң мен сұйықтықтардың енуіне төтеп беруге арналған болса да, ол су шлангілері сияқты қысыммен берілетін сұйықтықтарға төтеп беруге арналмаған. Құрылғының артқы жағын шаң мен сұйықтықтардан мүмкіндігінше аулақ ұстаңыз.
Нұсқаулықты жүктеп алу
Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
PAX IM700 - Контактсыз карта оқу құрылғысын жылдам орнату нұсқаулығы жүктеп алу
