PAX IM700 - Panduan Pengaturan Cepat Pembaca Kartu Tanpa Kontak
Daftar Isi
Pastikan item-item berikut disertakan dengan pembaca kartu tanpa kontak IM700 Anda. Jika ada item yang hilang, hubungi dealer Anda.
| Nama | Kuantitas |
| Pembaca Kartu Tanpa Kontak IM700 | 1 |
| Kabel USB 2.0 A/B | 1 |
| Mur hex M4 | 4 |
| Panduan Pengaturan Cepat IM700 | 1 |
Deskripsi Produk

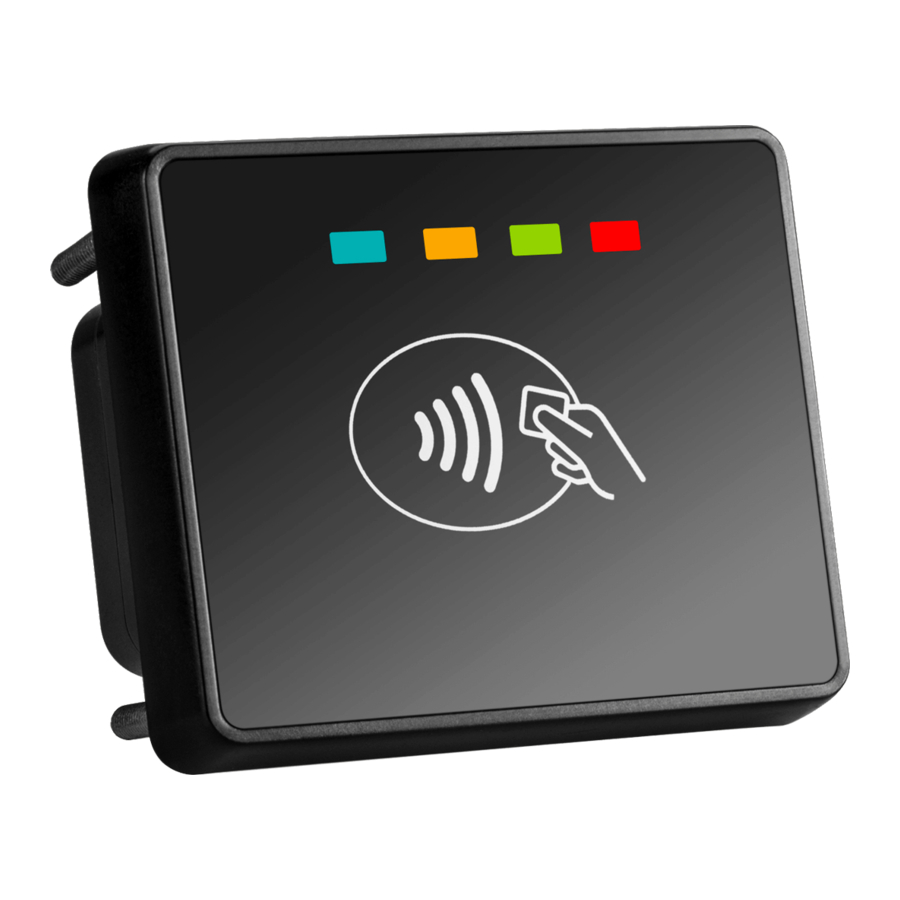

Tampilan Depan
Tampilan Belakang
Tampilan dari semua sisi
Instalasi
Kartu SAM
Slot kartu SAM IM700
Geser penutup ke samping untuk melepaskannya, lalu buka dudukan dan masukkan kartu ke dalam slot dengan kontak menghadap ke bawah dan tepi yang dipotong menghadap ke kanan atas. Kemudian kunci dudukan dan pasang kembali penutup.
Koneksi Perangkat
Menghubungkan IM700 ke unit IM300
IM700 terhubung ke PIN pad enkripsi IM300 melalui port USB Type B menggunakan kabel USB seperti yang ditunjukkan pada Gambar 5. IM300 mengontrol dan memberi daya pada IM700. Salah satu dari dua port USB Type A pada IM300 dapat digunakan untuk menghubungkan IM700, jangan hubungkan IM700 melalui port Mini-B.
Instruksi
Menyalakan dan mematikan perangkat
Menyalakan: Hubungkan IM700 ke terminal daya yang sesuai melalui USB atau RJ45 (pastikan untuk memiliki voltase dan pinout yang sesuai).
Mematikan: Lepaskan IM700 dari terminal daya tempat ia terhubung.
Deteksi Kartu
IM700 berinteraksi dengan kartu tanpa kontak
Agar IM700 dapat mendeteksi dan berinteraksi dengan kartu tanpa kontak, pengguna memegang kartu tanpa kontak dengan permukaan kartu kira-kira 4 cm atau kurang dari permukaan perangkat seperti yang ditunjukkan pada Gambar 6. Orientasi kartu tidak masalah asalkan kira-kira menghadap ke depan perangkat.
Indikator LED
Indikator LED yang berbeda menunjukkan status berikut untuk IM700:
- Semua LED dalam keadaan mati berarti perangkat tidak bertenaga atau sedang menyala dan terhubung ke terminal.
- LED kuning menunjukkan bahwa perangkat sedang memproses pembayaran atau layanan lainnya.
- LED hijau menunjukkan bahwa perangkat baru saja menyelesaikan pemrosesan transaksi.
- LED merah menunjukkan bahwa perangkat baru saja mengalami kesalahan.
Kondisi Lingkungan
| Suhu Penyimpanan: | -30°C~70°C (-22°F~158°F) |
| Suhu Kerja: | -30°C~70°C (-22°F~158°F) |
| Kelembaban Relatif: | 5%~95% (tanpa kondensasi) |
Pemeliharaan dan Penggunaan
- Jangan merusak kabel USB atau RJ45; jika salah satunya rusak, cari penggantinya.
- Pastikan terminal kabel USB atau RJ45 memberikan voltase yang sesuai pada pin yang tepat.
- Jangan memasukkan bahan yang tidak dikenal ke dalam port mana pun pada IM700, ini dapat menyebabkan kerusakan serius pada perangkat.
- Jika diperlukan perbaikan, harap hubungi teknisi profesional alih-alih mencoba memperbaikinya sendiri.
- IM700 dirancang untuk penggunaan di luar ruangan; namun, selama penggunaan normal, permukaannya harus tetap bersih dari kotoran dan kemungkinan kontaminan cair.
- Meskipun IM700 dirancang untuk menahan masuknya debu dan cairan, ia tidak dirancang untuk menahan cairan bertekanan seperti selang air. Jauhkan bagian belakang perangkat dari debu dan cairan sebanyak mungkin.
Unduh manual
Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.
Unduh PAX IM700 - Panduan Pengaturan Cepat Pembaca Kartu Tanpa Kontak
