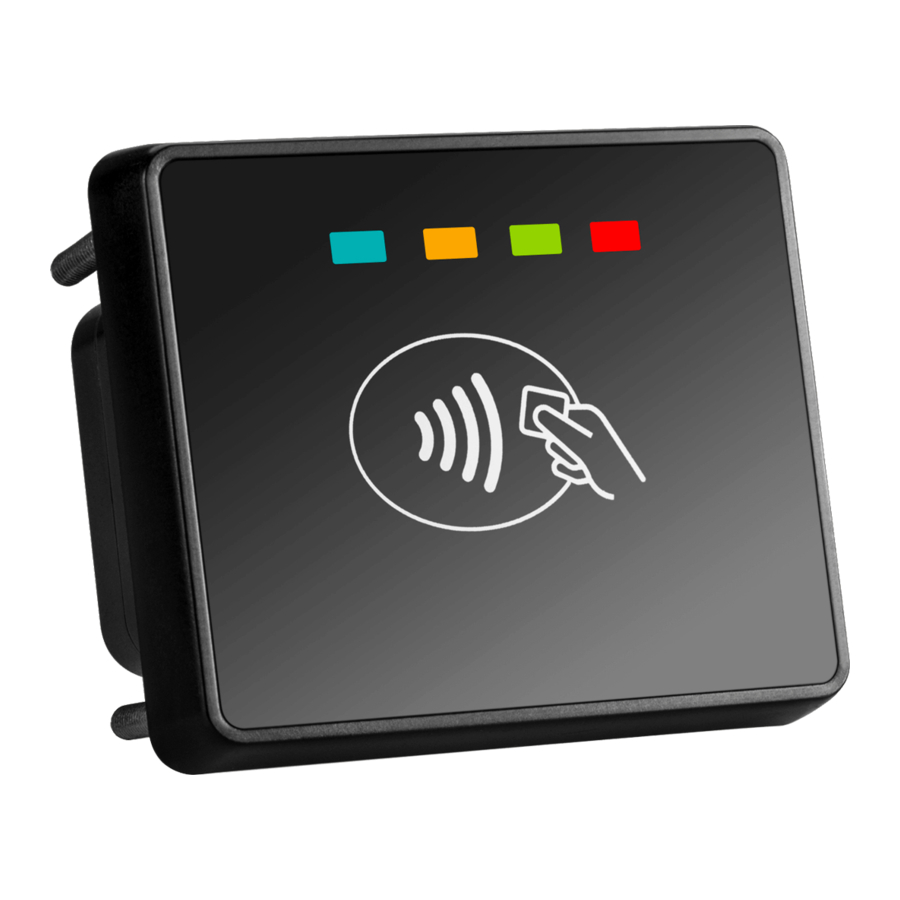

PAX IM700 - Skrócona instrukcja obsługi czytnika kart zbliżeniowych

Zawartość

Upewnij się, że następujące elementy znajdują się w zestawie z czytnikiem kart zbliżeniowych IM700. Jeśli brakuje jakichkolwiek elementów, skontaktuj się ze sprzedawcą.

Opis produktu

Widok z przodu

Widok z tyłu

Widok ze wszystkich stron

Instalacja

Karta SAM

Gniazda kart SAM w IM700

Przesuń pokrywę na bok, aby ją zdjąć, następnie otwórz mocowanie i włóż kartę do gniazda stykami skierowanymi w dół, a ściętą krawędzią skierowaną w prawy górny róg. Następnie zablokuj mocowanie i załóż pokrywę.

Podłączenie urządzenia

Podłączenie IM700 do jednostki IM300

IM700 jest połączony z szyfrującym PIN padem IM300 przez port USB typu B za pomocą kabla USB, jak pokazano na rysunku 5. IM300 kontroluje i zasila IM700. Do podłączenia IM700 można użyć dowolnego z dwóch portów USB typu A w IM300, nie podłączaj IM700 przez port Mini-B.

Instrukcje

Włączanie i wyłączanie urządzenia

Włączanie: Podłącz IM700 do odpowiedniego terminala zasilającego przez USB lub RJ45 (upewnij się, że masz odpowiednie napięcia i wyprowadzenia).
Wyłączanie: Odłącz IM700 od terminala zasilającego, do którego jest podłączony.

Wykrywanie karty

Współpraca IM700 z kartą zbliżeniową

Aby IM700 mógł wykrywać i współpracować z kartami zbliżeniowymi, użytkownik trzyma kartę zbliżeniową stroną licową w odległości około 4 cm lub mniejszej od powierzchni urządzenia, jak pokazano na rysunku 6. Orientacja karty nie ma znaczenia, o ile jest ona z grubsza skierowana przodem do urządzenia.

Wskaźniki LED

Różne wskaźniki LED pokazują następujące stany dla IM700:

• Wszystkie diody LED w stanie wyłączonym oznaczają, że urządzenie jest wyłączone lub włącza się i łączy z terminalem.
• Żółta dioda LED wskazuje, że urządzenie przetwarza płatności lub inne usługi.
• Zielona dioda LED wskazuje, że urządzenie właśnie zakończyło przetwarzanie transakcji.
• Czerwona dioda LED wskazuje, że urządzenie właśnie napotkało błąd.

Warunki środowiskowe

Konserwacja i użytkowanie

1. Nie uszkadzaj kabli USB lub RJ45; jeśli którykolwiek z nich jest uszkodzony, poszukaj zamiennika.
2. Upewnij się, że zaciski kabli USB lub RJ45 zapewniają odpowiednie napięcia na właściwych pinach.
3. Nie wkładaj nieznanych materiałów do żadnego portu w IM700, może to spowodować poważne uszkodzenie urządzenia.
4. Jeśli wymagane są naprawy, skontaktuj się z profesjonalnym technikiem, zamiast próbować napraw na własną rękę.
5. IM700 jest przeznaczony do użytku na zewnątrz; jednak podczas normalnego użytkowania jego powierzchnia powinna być wolna od brudu i ewentualnych zanieczyszczeń płynnych.
6. Chociaż IM700 jest zaprojektowany tak, aby był odporny na wnikanie pyłu i cieczy, nie jest przeznaczony do wytrzymywania ciśnieniowych cieczy, takich jak węże wodne. Trzymaj tył urządzenia z dala od pyłu i cieczy tak bardzo, jak to możliwe.
