PAX IM700 - Mwongozo wa Usanidi wa Haraka wa Kisoma Kadi Isiyo na Mawasiliano

Yaliyomo

Tafadhali hakikisha kuwa vitu vifuatavyo vimejumuishwa na kisoma kadi yako isiyo na mawasiliano ya IM700. Ikiwa vitu vyovyote havipo, wasiliana na muuzaji wako.

Maelezo ya Bidhaa

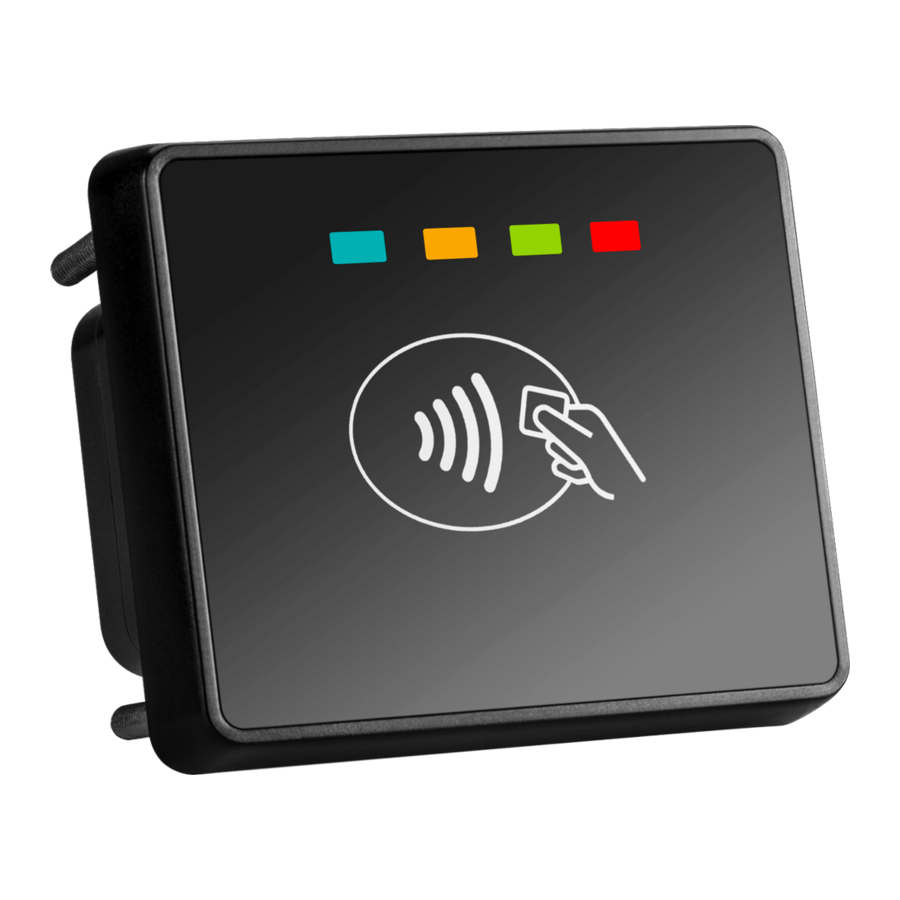

Mtazamo wa Mbele

Mtazamo wa Nyuma

Mtazamo kutoka pande zote

Usakinishaji

Kadi ya SAM

Nafasi za kadi ya SAM za IM700

Telezesha kifuniko kando ili kukiondoa, kisha fungua sehemu ya kuwekea na uingize kadi kwenye nafasi huku sehemu ya mawasiliano ikiwa imeelekea chini na ukingo uliokatwa ukiwa umeelekea juu kulia. Kisha funga sehemu ya kuwekea na ubadilishe kifuniko.

Muunganisho wa Kifaa

Kuunganisha IM700 kwenye kitengo cha IM300

IM700 imeunganishwa kwenye pedi ya PIN ya usimbaji fiche ya IM300 kupitia bandari ya USB Aina ya B kwa kutumia kebo ya USB kama inavyoonyeshwa kwenye Mchoro 5. IM300 inadhibiti na kuwezesha IM700. Bandari yoyote kati ya bandari mbili za USB Aina ya A kwenye IM300 inaweza kutumika kuunganisha IM700, usiiunganishe IM700 kupitia bandari ya Mini-B.

Maelekezo

Kuwasha na kuzima kifaa

Washa: Unganisha IM700 kwenye kituo cha umeme kinachofaa kupitia USB au RJ45 (hakikisha kuwa una volti na pini zinazofaa).
Zima: Tenganisha IM700 kutoka kwa kituo cha umeme iliyounganishwa nayo.

Utambuzi wa Kadi

IM700 ikiingiliana na kadi isiyo na mawasiliano

Ili IM700 itambue na kuingiliana na kadi zisizo na mawasiliano, mtumiaji hushikilia kadi isiyo na mawasiliano huku uso wa kadi ukiwa takriban sm 4 au chini kutoka kwa uso wa kifaa kama inavyoonyeshwa kwenye Mchoro 6. Mwelekeo wa kadi haijalishi mradi tu imeelekea mbele ya kifaa.

Viashiria vya LED

Viashiria tofauti vya LED vinaonyesha hali zifuatazo za IM700:

• LED zote kuwa katika hali ya kuzimwa inamaanisha kuwa kifaa hakina nguvu au kinaanza kuwasha na kuunganisha kwenye kituo.
• LED ya manjano inaonyesha kuwa kifaa kinashughulikia malipo au huduma zingine.
• LED ya kijani inaonyesha kuwa kifaa kimemaliza tu kushughulikia muamala.
• LED nyekundu inaonyesha kuwa kifaa kimekutana na hitilafu.

Hali za Mazingira

Matengenezo na Matumizi

1. Usiharibu kebo za USB au RJ45; ikiwa yoyote imeharibiwa, tafuta mbadala.
2. Hakikisha kuwa vituo vya kebo za USB au RJ45 vinatoa volti zinazofaa kwenye pini sahihi.
3. Usiingize vifaa visivyojulikana kwenye bandari yoyote kwenye IM700, hii inaweza kusababisha uharibifu mkubwa kwa kifaa.
4. Ikiwa matengenezo yanahitajika, tafadhali wasiliana na fundi mtaalamu badala ya kujaribu mwenyewe.
5. IM700 imeundwa kwa matumizi ya nje; hata hivyo, wakati wa matumizi ya kawaida uso wake unapaswa kuwekwa safi na bila uchafu na vichafuzi vya kioevu vinavyowezekana.
6. Ingawa IM700 imeundwa kustahimili kuingia kwa vumbi na vimiminika, haijaundwa kustahimili vimiminika vilivyoshinikizwa kama vile hoses za maji. Weka sehemu ya nyuma ya kifaa mbali na vumbi na vimiminika iwezekanavyo.
