PAX IM700 - Schnellinstallationsanleitung für kontaktlosen Kartenleser
Inhalt
Bitte stellen Sie sicher, dass die folgenden Artikel mit Ihrem kontaktlosen Kartenleser IM700 geliefert wurden. Sollten Artikel fehlen, wenden Sie sich bitte an Ihren Händler.
| Name | Menge |
| IM700 Kontaktloser Kartenleser | 1 |
| USB 2.0 A/B Kabel | 1 |
| M4 Sechskantmutter | 4 |
| IM700 Schnellinstallationsanleitung | 1 |
Produktbeschreibung

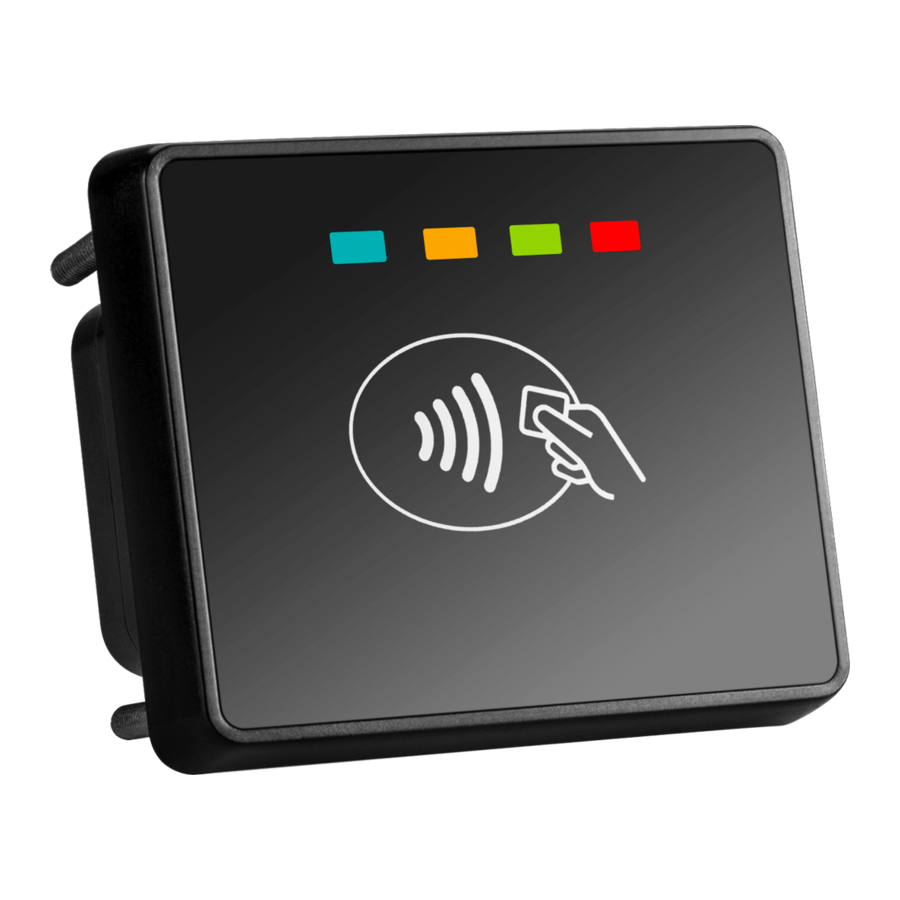

Vorderansicht
Rückansicht
Ansicht von allen Seiten
Installation
SAM-Karte
IM700 SAM-Kartensteckplätze
Schieben Sie die Abdeckung zur Seite, um sie zu entfernen, öffnen Sie dann die Halterung und stecken Sie die Karte mit dem Kontakt nach unten und der abgeschrägten Kante nach oben rechts in den Steckplatz. Verriegeln Sie anschließend die Halterung und bringen Sie die Abdeckung wieder an.
Geräteverbindung
Verbinden des IM700 mit einer IM300-Einheit
Der IM700 wird über einen USB-Typ-B-Anschluss mittels eines USB-Kabels mit einem IM300 PIN-Pad mit Verschlüsselungsfunktion verbunden, wie in Abbildung 5 dargestellt. Das IM300 steuert und versorgt den IM700 mit Strom. Jeder der beiden Typ-A-USB-Anschlüsse des IM300 kann zum Anschluss des IM700 verwendet werden. Schließen Sie den IM700 nicht über den Mini-B-Anschluss an.
Anweisungen
Ein- und Ausschalten des Geräts
Einschalten: Verbinden Sie den IM700 über USB oder RJ45 mit einem geeigneten Stromanschluss (stellen Sie sicher, dass die entsprechenden Spannungen und Pinbelegungen vorhanden sind).
Ausschalten: Trennen Sie den IM700 vom angeschlossenen Stromanschluss.
Kartenerkennung
IM700 im Zusammenspiel mit einer kontaktlosen Karte
Damit der IM700 kontaktlose Karten erkennen und mit ihnen interagieren kann, hält der Benutzer eine kontaktlose Karte mit der Vorderseite der Karte etwa 4 cm oder weniger von der Vorderseite des Geräts entfernt, wie in Abbildung 6 dargestellt. Die Ausrichtung der Karte spielt keine Rolle, solange sie grob zur Vorderseite des Geräts zeigt.
LED-Anzeigen
Die verschiedenen LED-Anzeigen zeigen die folgenden Zustände für den IM700 an:
- Wenn alle LEDs aus sind, bedeutet dies, dass das Gerät nicht mit Strom versorgt wird oder hochfährt und sich mit einem Terminal verbindet.
- Die gelbe LED zeigt an, dass das Gerät Zahlungen oder andere Dienste verarbeitet.
- Die grüne LED zeigt an, dass das Gerät die Transaktion gerade abgeschlossen hat.
- Die rote LED zeigt an, dass ein Fehler aufgetreten ist.
Umgebungsbedingungen
| Lagertemperatur: | -30°C~70°C (-22°F~158°F) |
| Betriebstemperatur: | -30°C~70°C (-22°F~158°F) |
| Relative Luftfeuchtigkeit: | 5%~95% (keine Kondensation) |
Wartung und Nutzung
- Beschädigen Sie die USB- oder RJ45-Kabel nicht; falls eines beschädigt ist, besorgen Sie sich einen Ersatz.
- Stellen Sie sicher, dass die Anschlüsse der USB- oder RJ45-Kabel die entsprechenden Spannungen an den richtigen Pins liefern.
- Führen Sie keine unbekannten Materialien in einen Anschluss des IM700 ein, dies kann zu ernsthaften Schäden am Gerät führen.
- Sollten Reparaturen erforderlich sein, wenden Sie sich bitte an einen professionellen Techniker, anstatt diese selbst durchzuführen.
- Der IM700 ist für den Außeneinsatz konzipiert; dennoch sollte seine Oberfläche während des normalen Gebrauchs frei von Schmutz und möglichen flüssigen Verunreinigungen gehalten werden.
- Obwohl der IM700 so konstruiert ist, dass er dem Eindringen von Staub und Flüssigkeiten widersteht, ist er nicht dafür ausgelegt, druckbeaufschlagten Flüssigkeiten wie Wasserschläuchen standzuhalten. Halten Sie die Rückseite des Geräts so weit wie möglich von Staub und Flüssigkeiten fern.
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
PAX IM700 - Schnellinstallationsanleitung für kontaktlosen Kartenleser herunterladen
