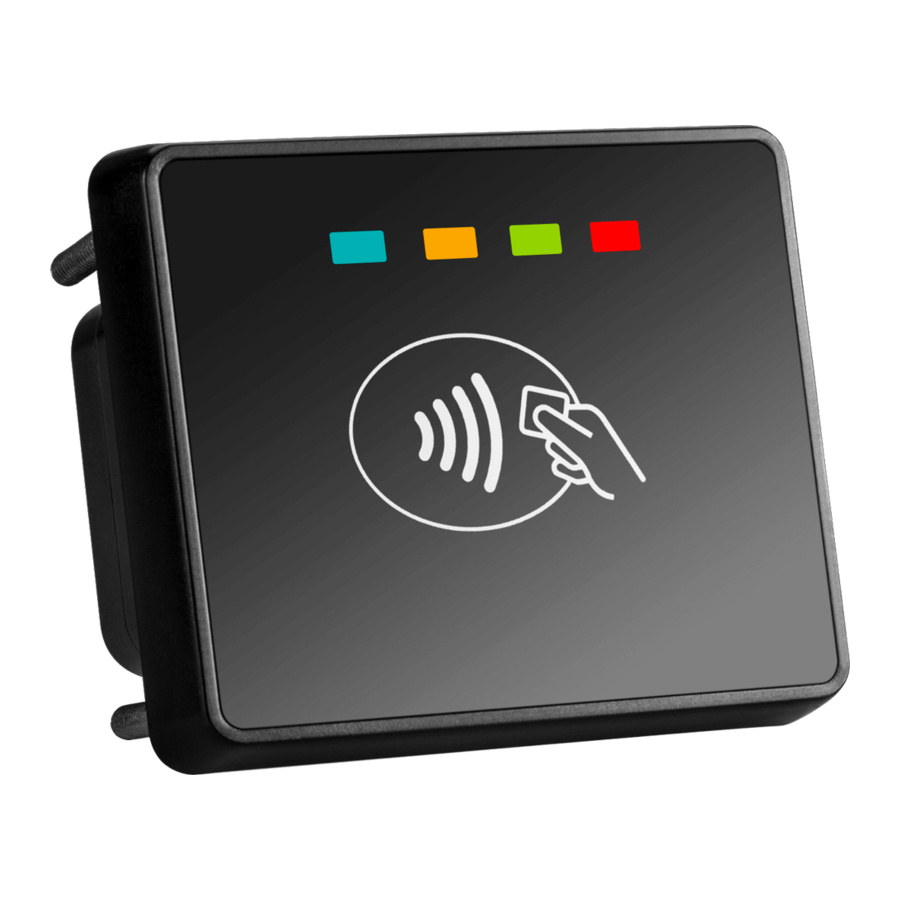

PAX IM700 - Temassız Kart Okuyucu Hızlı Kurulum Kılavuzu
İçindekiler
Lütfen aşağıdaki öğelerin IM700 temassız kart okuyucunuzla birlikte geldiğinden emin olun. Herhangi bir öğe eksikse, satıcınızla iletişime geçin.
| Ad | Miktar |
| IM700 Temassız Kart Okuyucu | 1 |
| USB 2.0 A/B kablosu | 1 |
| M4 altıgen somun | 4 |
| IM700 Hızlı Kurulum Kılavuzu | 1 |
Ürün Açıklaması

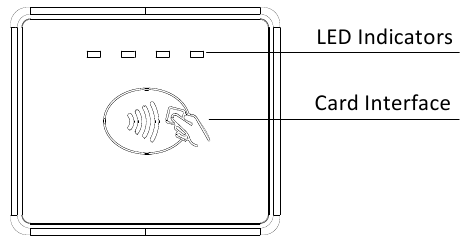

Ön Görünüm

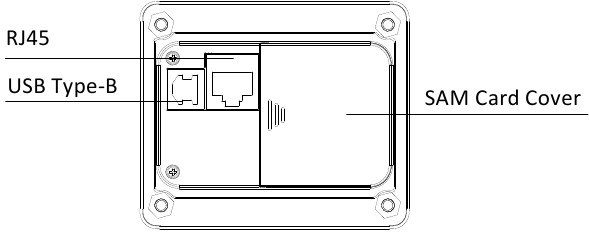

Arka Görünüm

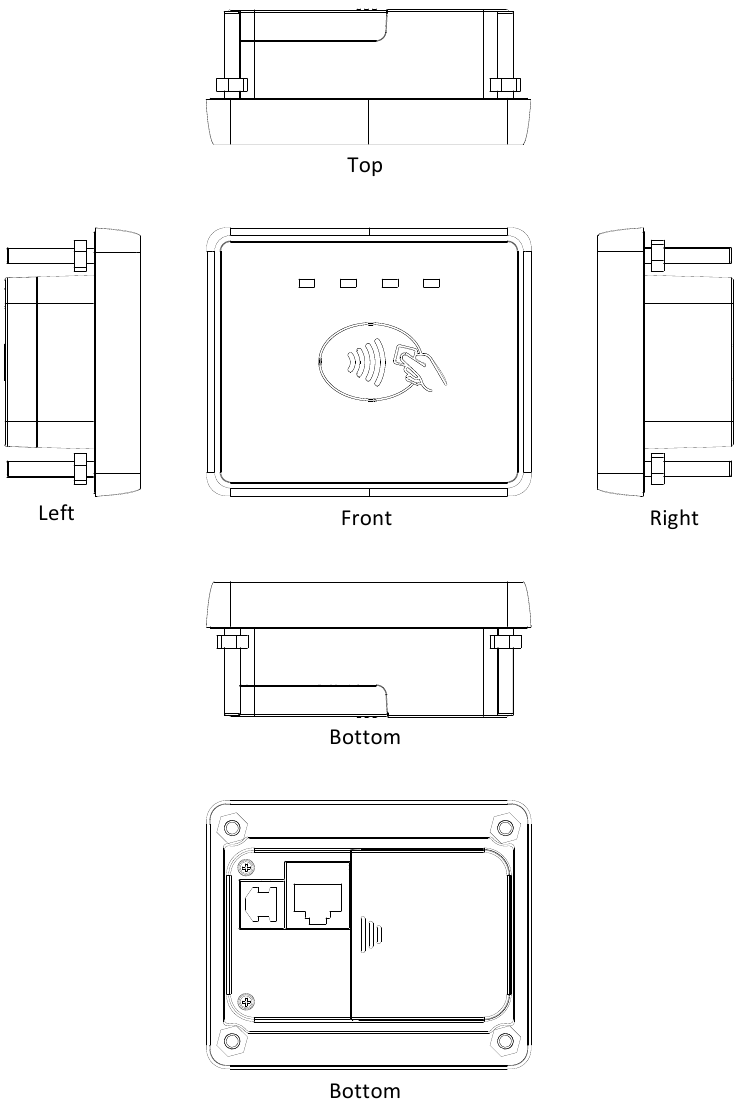

Tüm Açılardan Görünüm
Kurulum
SAM Kartı

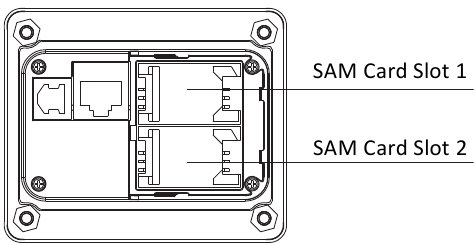

IM700 SAM kart yuvaları
Kapağı çıkarmak için yana kaydırın, ardından montajı açın ve kartı, kontağı aşağı bakacak ve kırpılmış kenarı sağ üstte olacak şekilde yuvaya yerleştirin. Ardından montajı kilitleyin ve kapağı değiştirin.
Cihaz Bağlantısı
IM700'ü bir IM300 ünitesine bağlama

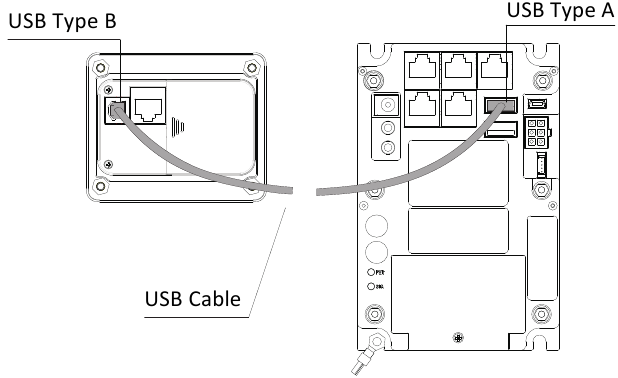

IM700, Şekil 5'te gösterildiği gibi bir USB kablosu kullanılarak bir USB Type B bağlantı noktası aracılığıyla bir IM300 şifreleme PIN pad'ine bağlanır. IM300 hem IM700'ü kontrol eder hem de ona güç sağlar. IM300 üzerindeki iki Type A USB bağlantı noktasından herhangi biri IM700'ü bağlamak için kullanılabilir, IM700'ü Mini-B bağlantı noktası aracılığıyla bağlamayın.
Talimatlar
Cihazı açma ve kapatma
Açma: IM700'ü USB veya RJ45 aracılığıyla uygun bir güç terminaline bağlayın (uygun voltajlara ve pin çıkışlarına sahip olduğunuzdan emin olun).
Kapatma: IM700'ü bağlı olduğu güç terminalinden ayırın.
Kart Algılama
IM700'ün temassız bir kartla arayüz oluşturması

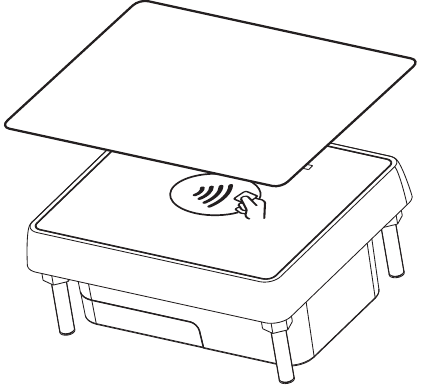

IM700'ün temassız kartları algılayabilmesi ve bunlarla arayüz oluşturabilmesi için, kullanıcının kartın yüzünü Şekil 6'da gösterildiği gibi cihazın yüzünden yaklaşık 4 cm veya daha kısa bir mesafede tutması gerekir. Kartın yönü, kabaca cihazın ön tarafına baktığı sürece önemli değildir.
LED göstergeleri
Farklı LED göstergeleri, IM700 için aşağıdaki durumları gösterir:
- Tüm LED'lerin kapalı durumda olması, cihazın güçsüz olduğu veya açıldığı ve bir terminale bağlandığı anlamına gelir.
- Sarı LED, cihazın ödemeleri veya diğer hizmetleri işlediğini gösterir.
- Yeşil LED, cihazın işlemi yeni bitirdiğini gösterir.
- Kırmızı LED, cihazın yeni bir hatayla karşılaştığını gösterir.
Çevresel Koşullar
| Depolama Sıcaklığı: | -30°C~70°C (-22°F~158°F) |
| Çalışma Sıcaklığı: | -30°C~70°C (-22°F~158°F) |
| Bağıl Nem: | %5~%95 (yoğuşmasız) |
Bakım ve Kullanım
- USB veya RJ45 kablolarına zarar vermeyin; her ikisi de hasar görürse, bir yedek arayın.
- USB veya RJ45 kablolarının terminallerinin uygun voltajları uygun pinlerde sağladığından emin olun.
- IM700 üzerindeki herhangi bir bağlantı noktasına bilinmeyen malzemeler sokmayın, bu cihaza ciddi zararlar verebilir.
- Onarım gerekiyorsa, lütfen kendi başınıza denemek yerine profesyonel bir teknisyenle iletişime geçin.
- IM700 dış mekan kullanımı için tasarlanmıştır; ancak, normal kullanım sırasında yüzeyi yine de kirden ve olası sıvı kirleticilerden uzak tutulmalıdır.
- IM700, toz ve sıvıların girişine dayanacak şekilde tasarlanmış olsa da, su hortumları gibi basınçlı sıvılara dayanacak şekilde tasarlanmamıştır. Cihazın arkasını mümkün olduğunca tozdan ve sıvılardan uzak tutun.
Kılavuzu indir
Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.
PAX IM700 - Temassız Kart Okuyucu Hızlı Kurulum Kılavuzu indir
