PAX IM700 - Érintésmentes kártyaolvasó gyors üzembe helyezési útmutató
Tartalomjegyzék
Kérjük, ellenőrizze, hogy a következő elemeket tartalmazza-e az IM700 érintésmentes kártyaolvasó. Ha bármelyik elem hiányzik, forduljon a forgalmazóhoz.
| Név | Mennyiség |
| IM700 érintésmentes kártyaolvasó | 1 |
| USB 2.0 A/B kábel | 1 |
| M4 hatlapú anya | 4 |
| IM700 gyors üzembe helyezési útmutató | 1 |
Termékleírás

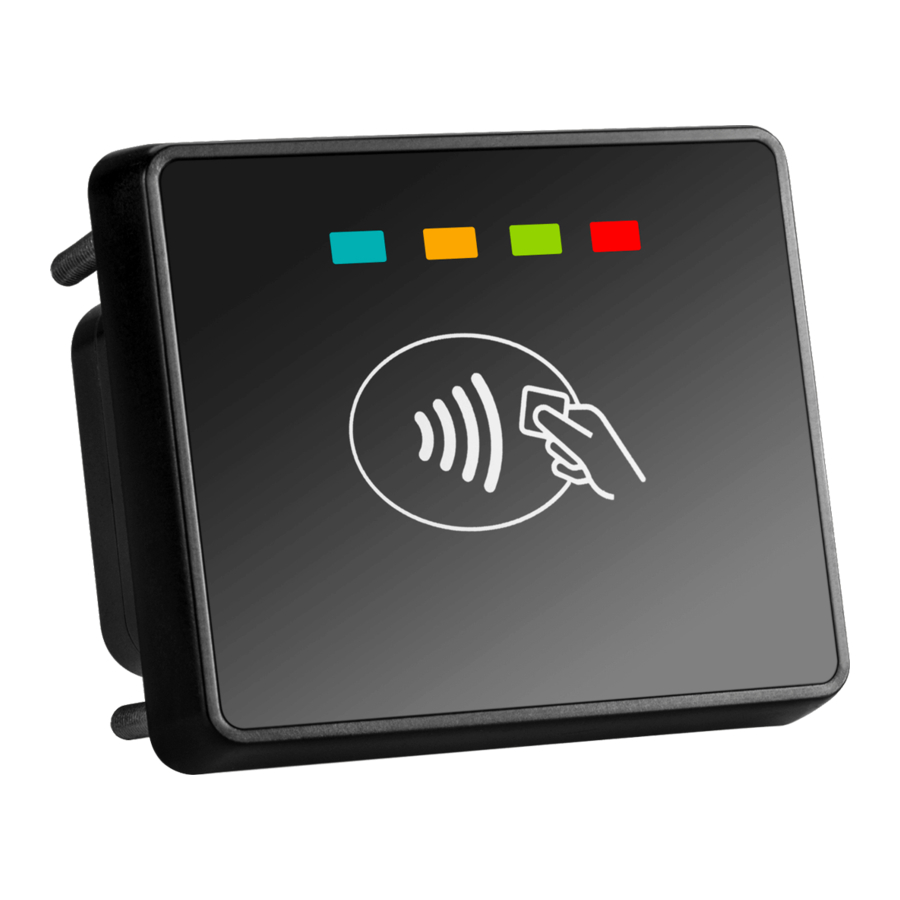

Elölnézet
Hátulnézet
Nézet minden oldalról
Telepítés
SAM kártya
IM700 SAM kártyahelyek
Csúsztassa oldalra a fedelet az eltávolításhoz, majd nyissa ki a tartót, és helyezze be a kártyát a nyílásba úgy, hogy az érintkező lefelé, a levágott él pedig a jobb felső sarok felé nézzen. Ezután zárja le a tartót, és helyezze vissza a fedelet.
Eszköz csatlakoztatása
Az IM700 csatlakoztatása egy IM300 egységhez
Az IM700 egy IM300 titkosító PIN-padhoz van csatlakoztatva egy USB Type B porton keresztül, USB-kábellel, ahogy az az 5. ábrán látható. Az IM300 vezérli és táplálja az IM700-at. Az IM300-on található két Type A USB port bármelyike használható az IM700 csatlakoztatásához, ne csatlakoztassa az IM700-at a Mini-B porton keresztül.
Utasítások
Az eszköz be- és kikapcsolása
Bekapcsolás: Csatlakoztassa az IM700-at egy megfelelő tápcsatlakozóhoz USB-n vagy RJ45-ön keresztül (győződjön meg róla, hogy a megfelelő feszültségek és kivezetések vannak).
Kikapcsolás: Válassza le az IM700-at arról a tápcsatlakozóról, amelyhez csatlakoztatva van.
Kártya érzékelése
IM700 érintkezés egy érintésmentes kártyával
Ahhoz, hogy az IM700 érzékelje és kapcsolatba lépjen az érintésmentes kártyákkal, a felhasználónak az érintésmentes kártyát a kártya előlapjával körülbelül 4 cm-re vagy annál közelebb kell tartania az eszköz előlapjához, ahogy az a 6. ábrán látható. A kártya tájolása nem számít, amíg nagyjából az eszköz eleje felé néz.
LED-jelzők
A különböző LED-jelzők az IM700 következő állapotait mutatják:
- Ha az összes LED ki van kapcsolva, az azt jelenti, hogy az eszköz nincs áram alatt, vagy bekapcsol és csatlakozik egy terminálhoz.
- A sárga LED azt jelzi, hogy az eszköz fizetéseket vagy más szolgáltatásokat dolgoz fel.
- A zöld LED azt jelzi, hogy az eszköz éppen befejezte a tranzakció feldolgozását.
- A piros LED azt jelzi, hogy az eszköz éppen hibába ütközött.
Környezeti feltételek
| Tárolási hőmérséklet: | -30°C~70°C (-22°F~158°F) |
| Üzemi hőmérséklet: | -30°C~70°C (-22°F~158°F) |
| Relatív páratartalom: | 5%~95% (nincs kondenzáció) |
Karbantartás és használat
- Ne rongálja meg az USB- vagy RJ45-kábeleket; ha bármelyik megsérül, kérjen cserét.
- Győződjön meg arról, hogy az USB- vagy RJ45-kábelek csatlakozói a megfelelő feszültséget biztosítják a megfelelő kivezetéseken.
- Ne helyezzen ismeretlen anyagokat az IM700 bármelyik portjába, mert ez súlyos károkat okozhat az eszközben.
- Ha javításra van szükség, kérjük, forduljon szakemberhez ahelyett, hogy saját maga próbálkozna a javítással.
- Az IM700 kültéri használatra készült; azonban normál használat során a felületét tisztán kell tartani a szennyeződésektől és a lehetséges folyékony szennyeződésektől.
- Bár az IM700-at úgy tervezték, hogy ellenálljon a por és a folyadékok behatolásának, nem úgy tervezték, hogy ellenálljon a nyomás alatt lévő folyadékoknak, például a vízcsöveknek. A készülék hátulját a lehető legnagyobb mértékben tartsa távol a portól és a folyadékoktól.
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
