PAX IM700 - Vodnik za hitro nastavitev brezkontaktnega čitalnika kartic
Vsebina
Prepričajte se, da so naslednji elementi vključeni v vaš brezkontaktni čitalnik kartic IM700. Če kateri koli element manjka, se obrnite na svojega prodajalca.
| Ime | Količina |
| Brezkontaktni čitalnik kartic IM700 | 1 |
| USB 2.0 A/B kabel | 1 |
| Šestroba matica M4 | 4 |
| Vodnik za hitro nastavitev IM700 | 1 |
Opis izdelka

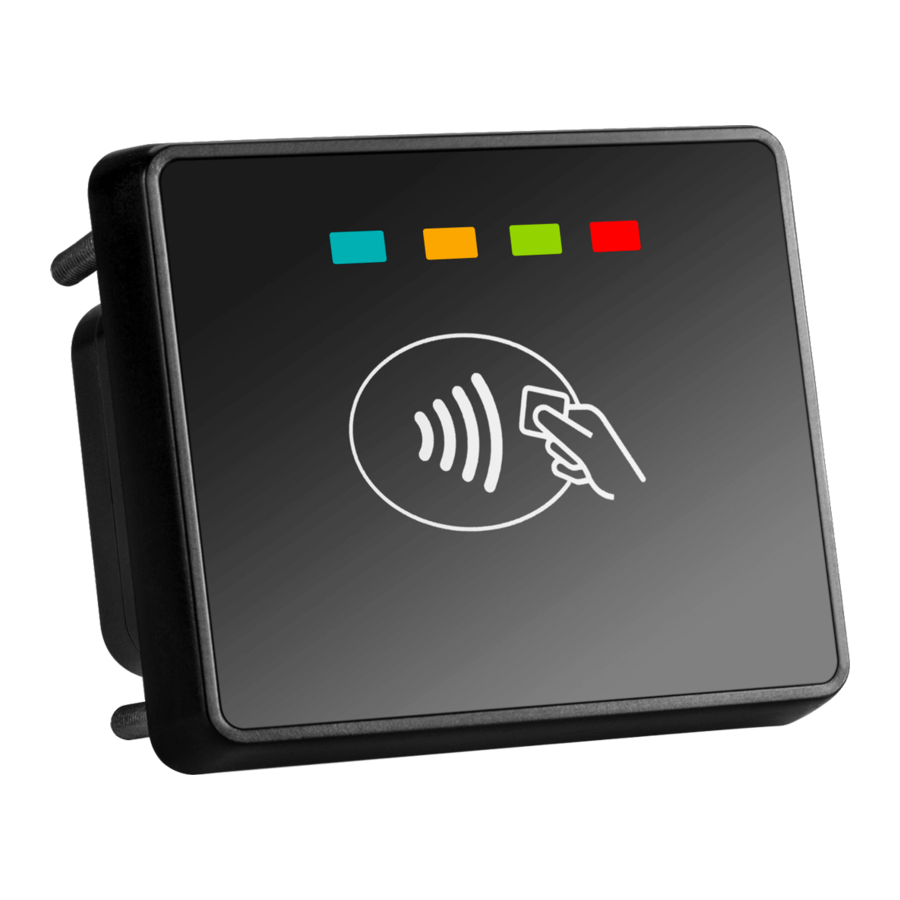

Pogled od spredaj
Pogled od zadaj
Pogled z vseh strani
Namestitev
SAM kartica
Reže za kartice IM700 SAM
Potisnite pokrov na stran, da ga odstranite, nato odprite nosilec in vstavite kartico v režo s kontaktom navzdol in odrezanim robom, obrnjenim v zgornji desni kot. Nato zaklenite nosilec in namestite pokrov.
Priključitev naprave
Priključitev IM700 na enoto IM300
IM700 je povezan z IM300 šifrirno PIN tipkovnico preko vrat USB Type B z uporabo kabla USB, kot je prikazano na sliki 5. IM300 krmili in napaja IM700. Za priključitev IM700 lahko uporabite katera koli od dveh vrat USB Type A na IM300, ne priključujte IM700 preko vrat Mini-B.
Navodila
Vklop in izklop naprave
Vklop: Povežite IM700 z ustreznim napajalnim terminalom preko USB ali RJ45 (prepričajte se, da imate ustrezne napetosti in razporeditev pinov).
Izklop: Odklopite IM700 z napajalnega terminala, na katerega je priključen.
Zaznavanje kartice
IM700 komunicira z brezkontaktno kartico
Da bi IM700 zaznal in komuniciral z brezkontaktnimi karticami, uporabnik drži brezkontaktno kartico s sprednjo stranjo kartice približno 4 cm ali manj od sprednje strani naprave, kot je prikazano na sliki 6. Usmerjenost kartice ni pomembna, dokler je približno obrnjena proti sprednji strani naprave.
LED indikatorji
Različni LED indikatorji prikazujejo naslednja stanja za IM700:
- Če so vse LED diode v izklopljenem stanju, to pomeni, da naprava ni napajana ali pa se vklaplja in povezuje s terminalom.
- Rumena LED dioda označuje, da naprava obdeluje plačila ali druge storitve.
- Zelena LED dioda označuje, da je naprava pravkar končala obdelavo transakcije.
- Rdeča LED dioda označuje, da je naprava pravkar naletela na napako.
Okoljski pogoji
| Temperatura skladiščenja: | -30°C~70°C (-22°F~158°F) |
| Delovna temperatura: | -30°C~70°C (-22°F~158°F) |
| Relativna vlažnost: | 5%~95% (brez kondenzacije) |
Vzdrževanje in uporaba
- Ne poškodujte kablov USB ali RJ45; če sta poškodovana, poiščite zamenjavo.
- Prepričajte se, da terminali kablov USB ali RJ45 zagotavljajo ustrezne napetosti na ustreznih pinih.
- Ne vstavljajte neznanih materialov v katera koli vrata na IM700, saj lahko to resno poškoduje napravo.
- Če so potrebna popravila, se obrnite na strokovnega tehnika, namesto da bi jih poskušali izvesti sami.
- IM700 je zasnovan za uporabo na prostem; vendar pa mora biti med normalno uporabo njegova površina še vedno čista pred umazanijo in morebitnimi tekočimi onesnaževalci.
- Čeprav je IM700 zasnovan tako, da je odporen na vdor prahu in tekočin, ni zasnovan tako, da bi bil odporen na tekočine pod pritiskom, kot so cevi za vodo. Hrbtno stran naprave čim bolj zaščitite pred prahom in tekočinami.
Prenesi navodilo
Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.
Prenesi PAX IM700 - Vodnik za hitro nastavitev brezkontaktnega čitalnika kartic
