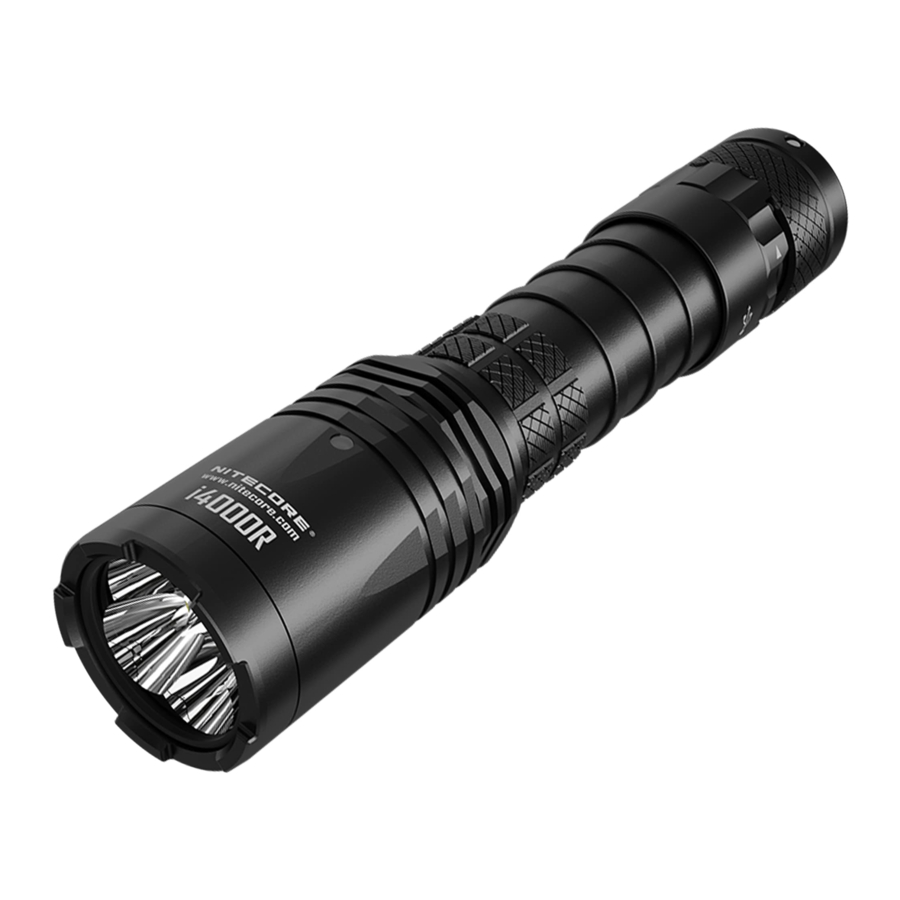

NITECORE i4000R - Manuál taktického svietidla

Obsah

Vlastnosti

  • Využíva 4 x CREE XP-L2 V6 LED diódy s maximálnym výkonom 4 400 lúmenov
  • Optický systém kombinovaný s kryštálovým povlakom a "Precision Digital Optics Technology" (PDOT)
  • Maximálna intenzita lúča 13 300 cd a maximálny dosah 230 metrov
  • Vysoko účinný obvod konštantného prúdu poskytuje stabilný výkon až 380 hodín
  • Duálne koncové spínače umožňujú intuitívne ovládanie pre taktické aplikácie
  • K dispozícii je 5 úrovní jasu a 1 špeciálny režim
  • Technológia STROBE READY™ umožňuje rýchly prístup k režimu STROBE
    (Patent č.: ZL201320545349.4)
  • Režim STROBE využíva náhodne sa meniace frekvencie pre silnejšie závratné účinky
  • Inteligentný obvod nabíjania Li-ion batérie s portom USB-C
  • Batéria NITECORE 21700 Li-ion je súčasťou balenia (NL2150HPi 5 000 mAh)
  • K dispozícii sú duálne indikátory na indikáciu stavu batérie
  • Indikátory môžu zobrazovať napätie batérie (±0,1 V)
  • Zabudovaný modul Advanced Temperature Regulation (ATR) (Patent č. ZL201510534543.6)
  • Optické šošovky s obojstrannou povrchovou úpravou odolnou voči poškriabaniu
  • Vyrobené z hliníkovej zliatiny leteckej kvality
  • HA III vojenská trieda tvrdej eloxovanej povrchovej úpravy
  • Hodnotenie v súlade s IP68 (ponoriteľné do 2 metrov)
  • Odolné voči nárazom do 1 metra

Špecifikácia

Dĺžka: 159 mm (6,26")
Priemer hlavy: 32,6 mm (1,28")
Priemer trubice: 25,4 mm (1")
Priemer konca: 28 mm (1,1")
Hmotnosť: 135 g (4,76 oz)

Príslušenstvo

  • Nabíjateľná Li-ion batéria NITECORE 21700 (NL2150HPi 5 000 mAh),
  • Nabíjací kábel USB-C,
  • Klip,
  • Šnúrka,
  • Náhradný O-krúžok,
  • Zásobník na batérie CR123,
  • Taktické puzdro NTH20

Možnosti batérií

i4000R je kompatibilný iba s batériami NITECORE 21700 i Series s výstupom nad 15A a batériami CR123/RCR123.

warning
Poznámka:

  1. NEPOKÚŠAJTE sa používať i4000R na nabíjanie batérií CR123/RCR123.
  2. i4000R NIE JE kompatibilný s bežnými batériami 21700/18650.

Inštalácia batérie

Inštalácia batérie

Nabíjanie

Nabíjanie

Prevádzkové pokyny

Inštalácia batérie
Vložte batériu (batérie) podľa obrázku a zaskrutkujte koncový uzáver, aby ste ho utiahli.
warning
Poznámka: Po vložení batérie bude indikátor napájania na hlave blikať, aby indikoval napätie batérie. Viac informácií nájdete v časti "Indikácia napájania" v tomto návode.

  1. Uistite sa, že batéria (batérie) je/sú vložené kladným koncom smerom k hlave. Ak je batéria (batérie) vložená/é nesprávne, produkt nebude fungovať.
  2. NESMERUJTE lúč do očí.
  3. Keď je úroveň nabitia nízka, prestaňte produkt používať a vymeňte alebo nabite batériu, aby ste predišli poškodeniu batérie.
  4. Keď je produkt uložený v batohu alebo dlhší čas nepoužívaný, vyberte všetky batérie, aby ste predišli náhodnej aktivácii alebo vytečeniu batérie.
  5. NEPONÁRAJTE svetlo do žiadnej kvapaliny, keď je horúce. Mohlo by to spôsobiť neopraviteľné poškodenie svetla v dôsledku rozdielu tlaku vzduchu vo vnútri a mimo trubice.

Funkcia nabíjania

i4000R je vybavený inteligentným nabíjacím systémom. Ako je znázornené na obrázku, otočte ochranný kryt, aby ste odkryli nabíjací port po vložení batérie, a potom pomocou USB kábla pripojte externý zdroj napájania (napr. USB adaptér alebo iné USB nabíjacie zariadenia) k nabíjaciemu portu, aby ste začali proces nabíjania.

  • Počas procesu nabíjania bude koncový indikátor napájania pomaly blikať, aby informoval používateľa.
  • Keď je batéria úplne nabitá, i4000R ukončí proces nabíjania a koncový indikátor napájania sa nepretržite rozsvieti, aby informoval používateľa.
  • Keď je stav nabíjania abnormálny (napr. batéria je poškodená/vložená nesprávne), i4000R ukončí proces nabíjania a koncový indikátor napájania bude rýchlo blikať, aby informoval používateľa.
  • Keď je svetlo zapnuté, pripojenie k zdroju napájania automaticky vypne svetlo. Svetlo sa vráti do predchádzajúceho stavu a koncový indikátor napájania bude blikať, aby zobrazoval napätie batérie, keď je odpojené od zdroja napájania.
  • Čas nabíjania Li-ion batérie 21700 (5 000 mAh) je približne 4 hodiny 15 minút. (Nabíjané cez adaptér 5V/2A)

Taktické momentálne osvetlenie

Stlačte a podržte tlačidlo napájania do polovice, aby ste svetlo momentálne zapli. Uvoľnite ho, aby ste ho vypli.

Zapnutie / Vypnutie

Zapnutie: Keď je svetlo vypnuté, stlačte tlačidlo napájania, kým nebudete počuť cvaknutie, aby ste ho zapli.
Vypnutie: Keď je svetlo zapnuté, stlačte tlačidlo napájania, kým nebudete počuť cvaknutie, aby ste ho vypli.
(i4000R má pamäť režimov. Pri opätovnej aktivácii svietidlo automaticky prejde na predchádzajúcu zapamätanú úroveň jasu alebo režim STROBE.)

Úrovne jasu

Keď je svetlo zapnuté, krátkym stlačením tlačidla režimu prepínate medzi nasledujúcimi úrovňami jasu: ULTRALOW (ultra nízka) – LOW (nízka) – MID (stredná) – HIGH (vysoká).

Úroveň jasu TURBO

Keď je svetlo zapnuté, stlačte a podržte tlačidlo režimu, aby ste priamo prešli do režimu TURBO s 4 400 lúmenmi. Uvoľnite ho, aby ste sa vrátili do predchádzajúceho stavu.

Režim STROBE

  • Keď je svetlo vypnuté, stlačte a podržte tlačidlo režimu, aby ste prešli do režimu STROBE. Uvoľnite ho, aby ste ho vypli.
  • Keď je svetlo zapnuté, trojitým stlačením tlačidla režimu prejdete do režimu STROBE. Krátkym stlačením tlačidla režimu sa vrátite do predchádzajúceho stavu.

Indikácia napájania

  • Keď je batéria vložená, indikátor napájania na hlave bude blikať, aby zobrazoval napätie batérie (±0,1 V).
  • Keď je počas procesu nabíjania odpojený od zdroja napájania, koncový indikátor napájania bude blikať, aby zobrazoval napätie batérie (±0,1 V).
    Napríklad, keď je napätie batérie 4,2 V, indikátor napájania 4-krát zabliká, po ktorom nasleduje 1,5-sekundová pauza a ďalšie 2 zablikania. Rôzne napätia predstavujú zodpovedajúce úrovne zostávajúceho nabitia batérie:
    Indikácia napájania
  • Keď je svetlo zapnuté, indikátor napájania na hlave bude indikovať zostávajúce nabitie batérie.
    1. Nepretržité svietenie indikuje, že nabitie je nad 50 %;
    2. Pomalé blikanie indikuje, že nabitie je pod 50 %;
    3. Rýchle blikanie indikuje, že nabitie je pod 10 %.

warning
Poznámka:

  1. Pri použití dvoch batérií CR123/RCR123 v sérii bude indikátor zobrazovať priemerné napätie medzi dvoma batériami.
  2. Batérie by sa mali vymeniť alebo nabiť, keď sa zdá, že výstup je slabý alebo svietidlo nereaguje z dôvodu nízkeho nabitia.

ATR (Pokročilá regulácia teploty)

Integrovaná technológia ATR reguluje výstup i4000R podľa pracovných podmienok a okolitého prostredia, aby sa zachoval optimálny výkon.

Údržba

Každých 6 mesiacov by sa mali závity utrieť čistou handričkou a potom naniesť tenká vrstva maziva na báze silikónu.

Technické údaje

FL1 ŠTANDARD TURBO HIGH (vysoká) MID (stredná) LOW (nízka) ULTRALOW (ultra nízka) STROBE
4 400 lúmenov 1 100 lúmenov 330 lúmenov 50 lúmenov 2 lúmeny 4 400 lúmenov
*30 min 2 h 15 min 7 h 45 min 40 h 380 h ─
230 m 115 m 61 m 25 m 4 m ─
13 300 cd 3 330 cd 930 cd 160 cd 4 cd ─
1 m (odolnosť voči nárazom)
IP68, 2 m (vodotesné a ponoriteľné)

warning
Poznámka: Uvedené údaje sú merané v súlade s medzinárodnou normou testovania svietidiel ANSI/PLATO FL 1-2019, s použitím 1 x 21700 Li-ion batérie (5 000 mAh) v laboratórnych podmienkach.
Údaje sa môžu líšiť v reálnom svete v dôsledku odlišného používania batérie alebo environmentálnych podmienok.

  • Doba prevádzky pre režim TURBO je testovaná bez regulácie teploty.
  • Dostupnosť TURBO: Úroveň TURBO je prístupná iba pri použití batérie 21700 i Series s výstupom nad 15A. Nie je prístupná pri použití batérií CR123/RCR123.

Záručný servis

Na všetky produkty NITECORE® sa poskytuje záruka kvality. Akýkoľvek produkt DOA / chybný produkt je možné vymeniť za náhradu prostredníctvom miestneho distribútora/predajcu do 15 dní od zakúpenia. Potom je možné všetky chybné/nefunkčné produkty NITECORE® bezplatne opraviť do 60 mesiacov od dátumu zakúpenia. Po uplynutí 60 mesiacov platí obmedzená záruka, ktorá pokrýva náklady na prácu a údržbu, ale nie náklady na príslušenstvo alebo náhradné diely. Záruka bude neplatná, ak

  1. produkt(y) je/sú rozobratý, zrekonštruovaný a/alebo upravený neoprávnenými stranami;
  2. produkt(y) je/sú poškodený v dôsledku nesprávneho používania; (napr. inštalácia s obrátenou polaritou)
  3. produkt(y) je/sú poškodený v dôsledku vytečenia batérie.

Ak chcete získať najnovšie informácie o produktoch a službách NITECORE®, kontaktujte miestneho distribútora NITECORE® alebo pošlite e-mail na adresu service@nitecore.com

Všetky obrázky, texty a vyhlásenia uvedené v tomto používateľskom manuáli slúžia len na referenčné účely. Ak sa vyskytne akýkoľvek rozpor medzi týmto manuálom a informáciami uvedenými na www.nitecore.com, spoločnosť Sysmax Innovations Co., Ltd. si vyhradzuje právo interpretovať a upravovať obsah tohto dokumentu kedykoľvek bez predchádzajúceho upozornenia.

SYSMAX Innovations Co., Ltd.
TEL: +86-20-83862000
FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com;
Address: Rm 2601-06, Central Tower, No.5 Xiancun Road,
Tianhe District, Guangzhou, 510623, Guangdong, China

Nájdite nás na facebooku: NITECORE Flashlight
Ďakujeme, že ste si zakúpili NITECORE!
