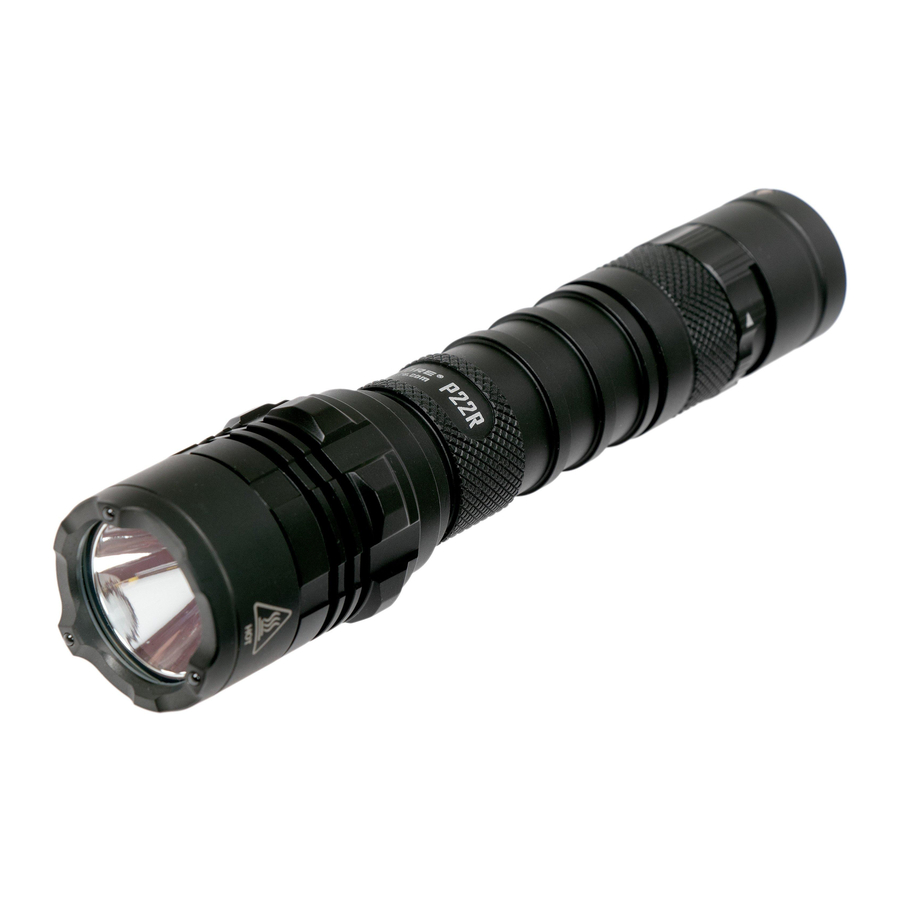

Nitecore P22R - Manuál k taktickej baterke s maximálnym výkonom
- 1 Vlastnosti
- 2 Špecifikácie
- 3 Príslušenstvo
- 4 Možnosti batérie
- 5 Technické údaje
- 6 Inštalácia batérie
- 7 Prevádzkové pokyny
- 8 Funkcia nabíjania
- 9 Taktické momentálne osvetlenie
- 10 Zapnutie / Vypnutie
- 11 Výber režimu používateľa
- 12 Výber požadovaného režimu používateľa
- 13 STROBE READY
- 14 Indikácia napájania
- 15 ATR (pokročilá regulácia teploty)
- 16 Výmena batérií
- 17 Údržba
- 18 Nabíjanie
- 19 Záručný servis
- 20 Referencie
- 21 Stiahnuť návod
- 22 V iných jazykoch
Vlastnosti
- Využíva CREE XHP35 HD LED s maximálnym výkonom 1 800 lúmenov
- Optický systém kombinovaný s kryštálovým povrchom a "Precision Digital Optics Technology" (PDOT)
- Maximálna intenzita lúča 17 200cd a maximálny dosah 262 metrov
- Vysoko účinný obvod s konštantným prúdom poskytuje stabilný výkon až do 250 hodín
- Duálne koncové spínače umožňujú intuitívne ovládanie pre taktické aplikácie
- Technológia STROBE READY™ umožňuje rýchly prístup k režimu STROBE (Stroboskop)
(Patent č.: ZL201320545349.4) - Režim STROBE využíva náhodne sa meniace frekvencie pre silnejšie závratné účinky
- K dispozícii sú 3 používateľské režimy, ktoré sa dajú jednoducho vybrať
- Indikátor napájania vedľa duálnych spínačov indikuje zostávajúcu energiu batérie
(Patent č. ZL201220057767.4) - Indikátor napájania môže zobrazovať napätie batérie (±0,1V)
- Inteligentný obvod nabíjania Li-ion batérie s portom USB-C
- Pevná dvojvrstvová konštrukcia trubice
- Zabudovaný modul Advanced Temperature Regulation (ATR) (Patent č. ZL201510534543.6)
- Elektronická ochrana proti prepólovaniu
- Úderný rámček využíva vysoko pevnú keramiku z nitridu kremičitého, ktorá umožňuje vynikajúci výkon pri rozbíjaní skla
- Optické šošovky s obojstrannou povrchovou úpravou odolnou proti poškriabaniu
- Vyrobené z hliníkovej zliatiny leteckej kvality
- HA III povrchová úprava s tvrdou anodizáciou vojenskej kvality
- Hodnotenie v súlade s IP68 (ponoriteľné do 2 metrov)
- Odolnosť proti nárazu do 1 metra
Špecifikácie
Dĺžka: 152,8 mm (6,02")
Priemer hlavy: 31,8 mm (1,25")
Priemer trubice: 25,4 mm (1")
Priemer konca: 26 mm (1,02")
Hmotnosť: 136 g (4,8 oz)
Príslušenstvo
Nabíjateľná Li-ion batéria NITECORE 18650
Batéria (NL1835HP 3 500 mAh),
Nabíjací kábel USB-C, klip, šnúrka,
Náhradný O-krúžok, zásobník na batérie CR123,
Taktické puzdro NTH20
Možnosti batérie
| Typ | Nominálne napätie | Kompatibilita | |
| NITECORE NL1835HP (3 500 mAh) | 18650 | 3,6 V | Á (Odporúčané) |
| IMR 18650 Vysokoprúdová nabíjateľná Li-ion batéria | IMR 18650 | 3,6 V/3,7 V | Á (Odporúčané) |
| 18650 Nabíjateľná Li-ion batéria (výstup nad 8 A) | 18650 | 3,6 V/3,7 V | Á (Kompatibilné) |
| Primárna lítiová batéria | CR123 | 3 V | Á (Kompatibilné) |
| Nabíjateľná Li-ion batéria | RCR123 | 3,6 V/3,7 V | Á (Kompatibilné) |
| 18650 Nabíjateľná Li-ion batéria (výstup pod 8 A) | 18650 | 3,6 V/3,7 V | N (Nekompatibilné) |
Poznámka: NEPOKÚŠAJTE sa používať P22R na nabíjanie batérií CR123/RCR123.
Technické údaje
Použitie 18650 Li-ion batérie:
| FL1 ŠTANDARD | TURBO | VYSOKÝ | STREDNÝ | NÍZKY | STROBE (Stroboskop) |
 | 1 800 lúmenov | 380 lúmenov | 75 lúmenov | 1 lúmen | 1 800 lúmenov |
 | *30 min | 3h 30min | 18h | 250h | ─ |
 | 262 m | 127 m | 55 m | 5 m | ─ |
 | 17 200 cd | 4 000 cd | 780 cd | 8 cd | ─ |
 | 1 m (Odolnosť proti nárazu) | ||||
 | IP68, 2 m (Vodotesné a ponoriteľné) | ||||
Poznámka: Uvedené údaje sú merané v súlade s medzinárodnými normami testovania svietidiel ANSI/NEMA FL1, s použitím 1 x 18650 Li-ion batérie (3 500 mAh) v laboratórnych podmienkach. Údaje sa môžu líšiť v reálnom svete v dôsledku rôzneho používania batérie alebo environmentálnych podmienok.
*Doba prevádzky pre režim TURBO je testovaná bez regulácie teploty.
* Dostupnosť TURBO: Úroveň TURBO je prístupná len pri použití nabíjateľnej Li-ion batérie 18650 s výstupom nad 8 A alebo vysokoprúdovej nabíjateľnej Li-ion batérie IMR 18650.
Použitie 2 x CR123 batérií:
| FL1 ŠTANDARD | TURBO | VYSOKÝ | STREDNÝ | NÍZKY | STROBE (Stroboskop) |
| | 1 000 lúmenov | 380 lúmenov | 75 lúmenov | 1 lúmen | 1 000 lúmenov |
| | *45 min | 2h 15min | 11h | 180h | ─ |
| | 197m | 127 m | 55 m | 5 m | ─ |
| | 9 700 cd | 4 000 cd | 780 cd | 8 cd | ─ |
| | 1 m (Odolnosť proti nárazu) | ||||
| | IP68, 2 m (Vodotesné a ponoriteľné) | ||||
Poznámka: Uvedené údaje sú merané v súlade s medzinárodnými normami testovania svietidiel ANSI/NEMA FL1, s použitím 2 x CR123 batérií (približne 1 700 mAh celkovo) v laboratórnych podmienkach. Údaje sa môžu líšiť v reálnom svete v dôsledku rôzneho používania batérie alebo environmentálnych podmienok.
* Doba prevádzky pre režim TURBO je testovaná bez regulácie teploty.
Inštalácia batérie
Prevádzkové pokyny
Inštalácia batérie
Vložte batériu (batérie) podľa obrázku a zaskrutkovaním utiahnite koncový kryt.
Poznámka: Po vložení batérie bude indikátor napájania vedľa koncových spínačov blikať, aby indikoval napätie batérie. Viac informácií nájdete v časti "Indikácia napájania" v tejto príručke.
- Uistite sa, že batéria (batérie) je/sú vložené kladným koncom smerom k hlave. Produkt nebude fungovať, ak je/sú batéria (batérie) vložená/é nesprávne.
- Pri použití 2 x CR123 batérií použite zásobník batérií, aby ste zabránili hrkaniu batérie a zabezpečili stabilný kontakt.
- NENAMIERUJTE lúč do nechránených očí.
- Keď je úroveň nabitia nízka, prestaňte produkt používať a vymeňte alebo nabite batériu, aby ste predišli poškodeniu batérie.
- Keď je produkt uložený v batohu alebo dlhší čas nepoužívaný, vyberte všetky batérie, aby ste predišli náhodnej aktivácii alebo vytečeniu batérie.
- NEPONÁRAJTE svetlo do žiadnej kvapaliny, keď je horúce. Mohlo by to spôsobiť neopraviteľné poškodenie svetla v dôsledku rozdielu tlaku vzduchu vo vnútri a mimo trubice.
Funkcia nabíjania
P22R je vybavený inteligentným nabíjacím systémom. Ako je znázornené, otočte prachotesný krúžok, aby ste odkryli nabíjací port po vložení batérie, a potom pomocou USB kábla pripojte externý zdroj napájania (napr. USB adaptér alebo iné USB nabíjacie zariadenia) k nabíjaciemu portu, aby ste začali proces nabíjania.
- Počas procesu nabíjania bude indikátor nabíjania pomaly blikať, aby informoval používateľa.
- Keď je batéria úplne nabitá, P22R ukončí proces nabíjania a indikátor nabíjania sa rozsvieti, aby informoval používateľa.
- Keď je stav nabíjania abnormálny (napr. batéria je poškodená/vložená nesprávne), P22R ukončí proces nabíjania a indikátor nabíjania bude rýchlo blikať, aby informoval používateľa.
- Keď je svetlo zapnuté, pripojenie k zdroju napájania automaticky vypne svetlo. Svetlo sa vráti do predchádzajúceho stavu, keď je odpojené od zdroja napájania.
- Čas nabíjania pre 18650 Li-ion batériu (3 500 mAh) je približne 6,5 hodiny. (Nabíjané cez 5V/1A adaptér)
Taktické momentálne osvetlenie
Stlačte a podržte tlačidlo napájania do polovice, aby ste svetlo momentálne zapli. Uvoľnením ho vypnete.
Zapnutie / Vypnutie
Zapnutie: Keď je svetlo vypnuté, stlačte tlačidlo napájania, kým nebudete počuť cvaknutie, aby ste ho zapli.
Vypnutie: Keď je svetlo zapnuté, stlačte tlačidlo napájania, kým nebudete počuť cvaknutie, aby ste ho vypli.
Výber režimu používateľa
P22R poskytuje 3 režimy používateľa (denný režim, režim presadzovania práva a taktický režim) pre rôznych používateľov a situácie.
- Denný režim (predvolené nastavenie):
V tomto režime používateľa sú k dispozícii 4 úrovne jasu (LOW, MID, HIGH a TURBO) a režim STROBE. P22R si zapamätá a znova sprístupní ktorúkoľvek zo 4 úrovní jasu alebo režim STROBE pri opätovnej aktivácii. Keď je svetlo zapnuté, krátkym stlačením tlačidla režimu (STROBE READY™) môžete prepínať medzi nasledujúcimi úrovňami jasu: LOW – MID – HIGH – TURBO. - Režim presadzovania práva:
V tomto režime používateľa sú k dispozícii iba 2 úrovne jasu (MID a TURBO) a režim STROBE. Automaticky sa sprístupní TURBO pri opätovnej aktivácii. Keď je svetlo zapnuté, krátkym stlačením tlačidla režimu (STROBE READY™) môžete prepínať medzi TURBO a MID. - Taktický režim:
V tomto režime používateľa sú k dispozícii iba TURBO a STROBE. Automaticky sa sprístupní TURBO pri opätovnej aktivácii.
Výber požadovaného režimu používateľa
- Uistite sa, že je svetlo vypnuté.
- Uvoľnite koncový kryt.
- Podržte tlačidlo režimu (STROBE READY™) na koncovom kryte a súčasne utiahnite koncový kryt.
- Po utiahnutí koncového krytu LED dióda indikuje zvolený režim používateľa jedným bliknutím pre taktický režim, dvoma bliknutiami pre režim presadzovania práva a tromi bliknutiami pre denný režim.
STROBE READY™
- Keď je svetlo vypnuté v akomkoľvek režime používateľa, stlačte a podržte tlačidlo režimu (STROBE READY™), aby ste sprístupnili režim STROBE. Uvoľnením ho vypnete.
- Denný režim:
Keď je svetlo zapnuté, dlhým stlačením tlačidla režimu (STROBE READY™) sprístupníte režim STROBE. Krátkym stlačením tlačidla režimu (STROBE READY™) sa vrátite na predtým zapamätanú úroveň jasu. - Režim presadzovania práva:
Keď je svetlo zapnuté, dlhým stlačením tlačidla režimu (STROBE READY™) sprístupníte režim STROBE. Krátkym stlačením tlačidla režimu (STROBE READY™) sa vrátite na TURBO. - Taktický režim:
Keď je svetlo zapnuté, krátkym stlačením tlačidla režimu (STROBE READY™) sprístupníte režim STROBE. Krátkym stlačením tlačidla režimu (STROBE READY™) sa vrátite na TURBO.
Indikácia napájania
Po vložení batérie bude indikátor napájania blikať, aby zobrazil napätie batérie (±0,1 V). Napríklad, keď je napätie batérie 4,2 V, indikátor napájania 4-krát zabliká, po ktorom nasleduje 1,5-sekundová pauza a ďalšie 2 bliknutia. Rôzne napätia predstavujú zodpovedajúce zostávajúce úrovne nabitia batérie:
1×18650 batéria
2×CR123 batérie
Poznámka: Pri použití dvoch CR123/RCR123 sériovo indikátor zobrazí priemerné napätie medzi dvoma batériami.
ATR (pokročilá regulácia teploty)
Integrovaná technológia ATR reguluje výstup P22R podľa pracovných podmienok a okolitého prostredia, aby sa zachoval optimálny výkon.
Výmena batérií
Batérie by sa mali vymeniť, keď sa zdá, že je výstup slabý alebo baterka nereaguje z dôvodu nízkeho výkonu.
Údržba
Každých 6 mesiacov by sa mali závity utrieť čistou handričkou a potom naniesť tenká vrstva silikónového maziva.
Nabíjanie
Záručný servis
Na všetky produkty NITECORE ® sa vzťahuje záruka kvality. Akýkoľvek produkt DOA / chybný produkt je možné vymeniť za náhradný prostredníctvom miestneho distribútora/predajcu do 15 dní od zakúpenia. Potom je možné všetky chybné / nefunkčné produkty NITECORE ® bezplatne opraviť do 60 mesiacov od dátumu zakúpenia. Po 60 mesiacoch platí obmedzená záruka, ktorá pokrýva náklady na prácu a údržbu, ale nie náklady na príslušenstvo alebo náhradné diely.
Ak chcete získať najnovšie informácie o produktoch a službách NITECORE ®, kontaktujte miestneho distribútora NITECORE ® alebo pošlite e-mail na adresu service@nitecore.com
- Všetky obrázky, texty a vyhlásenia uvedené v tomto návode na použitie slúžia len na referenčné účely. Ak sa vyskytne akýkoľvek rozpor medzi týmto návodom a informáciami uvedenými na www.nitecore.com, spoločnosť Sysmax Innovations Co., Ltd. si vyhradzuje právo interpretovať a meniť obsah tohto dokumentu kedykoľvek bez predchádzajúceho upozornenia.
TEL: +86-20-83862000
FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com
Address: Rm 2601-06, Central Tower,
No.5 Xiancun Road, Tianhe
District, Guangzhou, 510623,
Guangdong, China
Nájdete nás na Facebooku: NITECORE Flashlight
Referencie
Stiahnuť návod
Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.
Stiahnuť Nitecore P22R - Manuál k taktickej baterke s maximálnym výkonom
