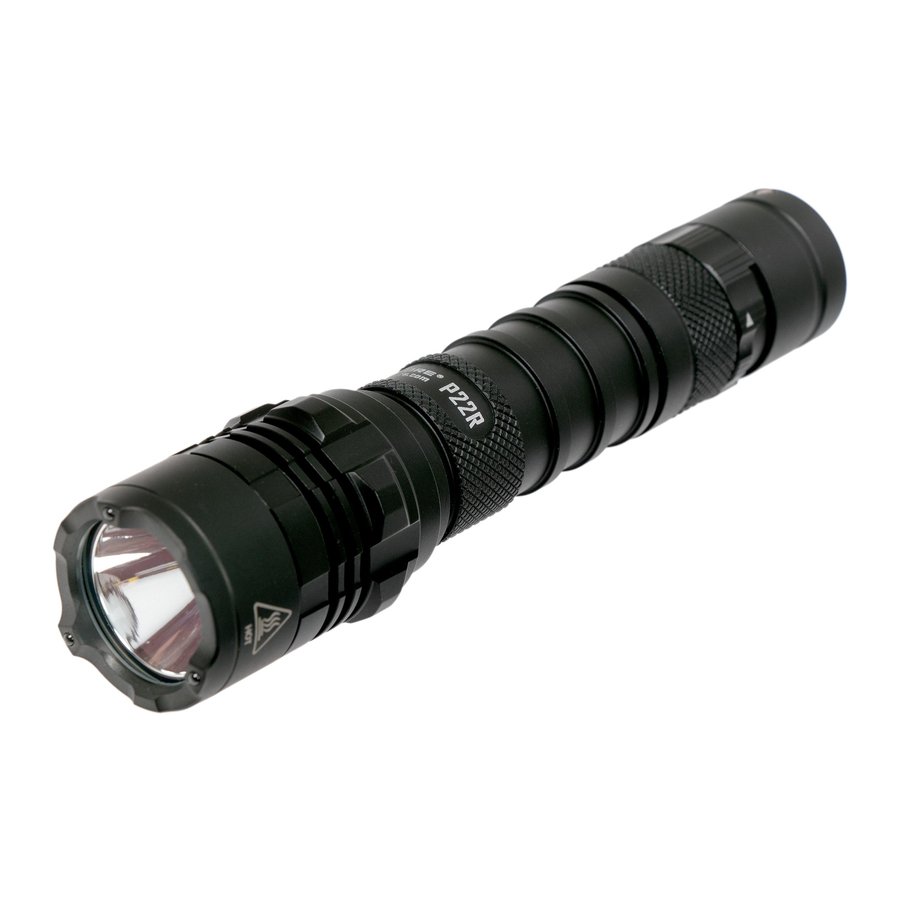

Nitecore P22R - Manuál k taktické svítilně s maximálním výkonem

Vlastnosti

• Využívá CREE XHP35 HD LED s maximálním výkonem 1 800 lumenů
• Optický systém kombinovaný s krystalovým povlakem a "Precision Digital Optics Technology" (PDOT)
• Maximální intenzita paprsku 17 200cd a maximální dosvit 262 metrů
• Vysoce účinný obvod s konstantním proudem poskytuje stabilní výkon až 250 hodin
• Dvojité spínače na konci svítilny umožňují intuitivní ovládání pro taktické aplikace
• Technologie STROBE READY™ umožňuje rychlý přístup k režimu STROBE
  (Patent No.: ZL201320545349.4)
• Režim STROBE používá náhodně se měnící frekvence pro silnější závratné účinky
• K dispozici jsou 3 uživatelské režimy, které lze snadno vybrat
• Indikátor napájení vedle dvojitých spínačů indikuje zbývající energii baterie
  (Patent No. ZL201220057767.4)
• Indikátor napájení může zobrazit napětí baterie (±0,1V)
• Inteligentní obvod nabíjení Li-ion baterie s portem USB-C
• Pevná dvouvrstvá konstrukce trubice
• Integrovaný modul Advanced Temperature Regulation (ATR) (Patent No. ZL201510534543.6)
• Elektronická ochrana proti přepólování
• Úderný rám využívá vysoce pevnou keramiku z nitridu křemíku, která umožňuje vynikající rozbíjení skla
• Optické čočky s oboustrannou povrchovou úpravou odolnou proti poškrábání
• Vyrobeno z hliníkové slitiny letecké kvality
• Povrchová úprava HA III military grade hard-anodized
• Hodnocení v souladu s IP68 (ponořitelná do 2 metrů)
• Odolná proti nárazu do 1 metru

Specifikace

Délka: 152,8 mm (6,02")
Průměr hlavy: 31,8 mm (1,25")
Průměr trubice: 25,4 mm (1")
Průměr konce: 26 mm (1,02")
Hmotnost: 136 g (4,8 oz)

Příslušenství

NITECORE 18650 Dobíjecí Li-ion
Baterie (NL1835HP 3 500 mAh),
Nabíjecí kabel USB-C, klip, šňůrka,
Náhradní O-kroužek, zásobník na baterie CR123,
Taktické pouzdro NTH20

Možnosti baterií

Poznámka: NEPOKOUŠEJTE se používat P22R k nabíjení baterií CR123/RCR123.

Technická data

Použití 18650 Li-ion baterie:

FL1 STANDARD	TURBO	HIGH	MID	LOW	STROBE
	1 800 lumenů	380 lumenů	75 lumenů	1 lumen	1 800 lumenů
	*30min	3h 30min	18h	250h	─
	262m	127m	55m	5m	─
	17 200cd	4 000cd	780cd	8cd	─
	1m (odolnost proti nárazu)
	IP68, 2m (vodotěsná a ponorná)

Poznámka: Uvedená data jsou měřena v souladu s mezinárodními standardy testování svítilen ANSI/NEMA FL1, s použitím 1 x 18650 Li-ion baterie (3 500 mAh) za laboratorních podmínek. Data se mohou lišit v reálném světě v důsledku odlišného používání baterie nebo podmínek prostředí.
*Doba provozu pro režim TURBO je testována bez regulace teploty.
* Dostupnost TURBO: Úroveň TURBO je přístupná pouze při použití dobíjecí Li-ion baterie 18650 s výstupem nad 8 A nebo vysoce vybíjecí dobíjecí Li-ion baterie IMR 18650.

Použití 2 x CR123 baterií:

FL1 STANDARD	TURBO	HIGH	MID	LOW	STROBE
	1 000 lumenů	380 lumenů	75 lumenů	1 lumen	1 000 lumenů
	*45min	2h 15min	11h	180h	─
	197m	127m	55m	5m	─
	9 700cd	4 000cd	780cd	8cd	─
	1m (odolnost proti nárazu)
	IP68, 2m (vodotěsná a ponorná)

Poznámka: Uvedená data jsou měřena v souladu s mezinárodními standardy testování svítilen ANSI/NEMA FL1, s použitím 2 x CR123 baterií (celkem cca 1 700 mAh) za laboratorních podmínek. Data se mohou lišit v reálném světě v důsledku odlišného používání baterie nebo podmínek prostředí.
*Doba provozu pro režim TURBO je testována bez regulace teploty.

Instalace baterie

Návod k obsluze

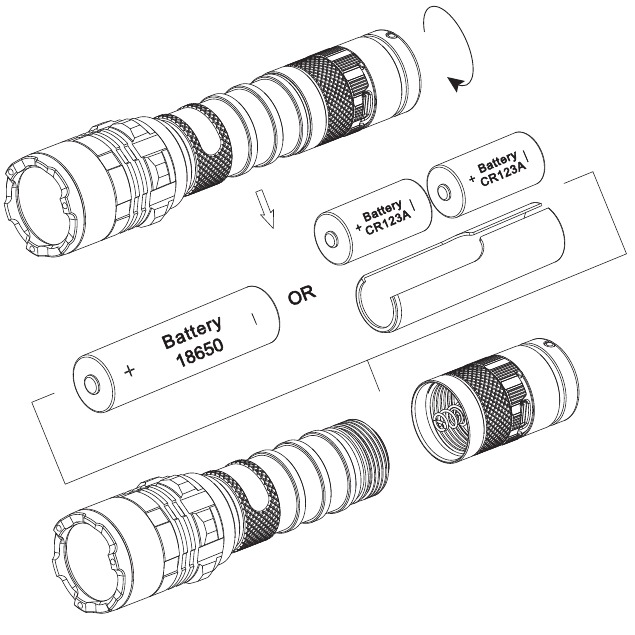

Instalace baterie

Vložte baterii(e) podle obrázku a zašroubováním utáhněte koncovku.
Poznámka: Po vložení baterie bude indikátor napájení vedle koncových spínačů blikat, aby indikoval napětí baterie. Další podrobnosti naleznete v části "Indikace napájení" této příručky.

1. Ujistěte se, že je baterie(e) vložena kladným koncem směrem k hlavě. Pokud je baterie(e) vložena nesprávně, produkt nebude fungovat.
2. Při použití 2 x CR123 baterií použijte zásobník baterií, abyste zabránili chrastění baterie a zajistili stabilní kontakt.
3. Nemiřte paprskem do očí.
4. Když je úroveň nabití nízká, přestaňte produkt používat a vyměňte nebo nabijte baterii, abyste zabránili poškození baterie.
5. Pokud je produkt uložen v batohu nebo delší dobu nepoužíván, vyjměte všechny baterie, abyste zabránili náhodné aktivaci nebo vytečení baterie.
6. Neponořujte svítilnu do žádné kapaliny, když je horká. Mohlo by dojít k neopravitelnému poškození svítilny v důsledku rozdílu tlaku vzduchu uvnitř a vně trubice.

Funkce nabíjení

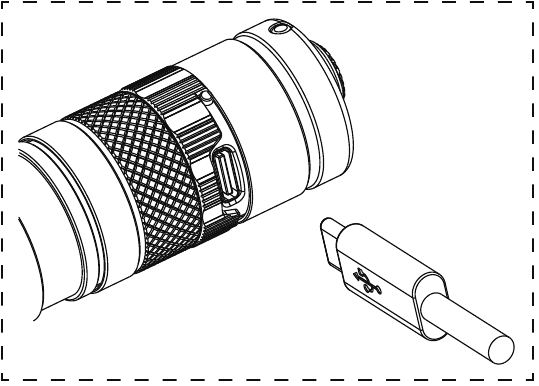

P22R je vybaven inteligentním nabíjecím systémem. Jak je znázorněno, otočte prachotěsným kroužkem, abyste odkryli nabíjecí port po vložení baterie, a poté pomocí USB kabelu připojte externí napájecí zdroj (např. USB adaptér nebo jiná USB nabíjecí zařízení) k nabíjecímu portu pro zahájení procesu nabíjení.

• Během procesu nabíjení bude indikátor nabíjení pomalu blikat, aby informoval uživatele.
• Když je baterie plně nabitá, P22R ukončí proces nabíjení a indikátor nabíjení se rozsvítí, aby informoval uživatele.
• Když je stav nabíjení abnormální (např. je baterie poškozena/vložena nesprávně), P22R ukončí proces nabíjení a indikátor nabíjení bude rychle blikat, aby informoval uživatele.
• Když je svítilna zapnutá, připojení k napájecímu zdroji automaticky vypne svítilnu. Svítilna se vrátí do předchozího stavu, když je odpojena od napájecího zdroje.
• Doba nabíjení pro 18650 Li-ion baterii (3 500 mAh) je přibližně 6,5 hodiny. (Nabíjeno přes 5V/1A adaptér)

Taktické momentální osvětlení

Stiskněte a podržte tlačítko napájení pro momentální zapnutí světla. Uvolněním jej vypnete.

Zapnutí / Vypnutí

Zapnutí (On): Když je světlo vypnuté, stiskněte tlačítko napájení, dokud neuslyšíte cvaknutí, a tím jej zapnete.
Vypnutí (Off): Když je světlo zapnuté, stiskněte tlačítko napájení, dokud neuslyšíte cvaknutí, a tím jej vypnete.

Výběr uživatelského režimu

P22R nabízí 3 uživatelské režimy (Denní režim, Režim pro orgány činné v trestním řízení a Taktický režim) pro různé uživatele a situace.

• Denní režim (výchozí nastavení):
  V tomto uživatelském režimu jsou k dispozici 4 úrovně jasu (LOW, MID, HIGH a TURBO) a režim STROBE. P22R si zapamatuje a znovu zpřístupní kteroukoli ze 4 úrovní jasu nebo režim STROBE při opětovné aktivaci. Když je světlo zapnuté, krátkým stisknutím tlačítka režimu (STROBE READY™) můžete přepínat mezi následujícími úrovněmi jasu: LOW – MID – HIGH – TURBO.
• Režim pro orgány činné v trestním řízení:
  V tomto uživatelském režimu jsou k dispozici pouze 2 úrovně jasu (MID a TURBO) a režim STROBE. Při opětovné aktivaci se automaticky zpřístupní režim TURBO. Když je světlo zapnuté, krátkým stisknutím tlačítka režimu (STROBE READY™) můžete přepínat mezi režimy TURBO a MID.
• Taktický režim:
  V tomto uživatelském režimu jsou k dispozici pouze režimy TURBO a STROBE. Při opětovné aktivaci se automaticky zpřístupní režim TURBO.

Výběr požadovaného uživatelského režimu

1. Ujistěte se, že je světlo vypnuté.
2. Povolte koncovku.
3. Podržte tlačítko režimu (STROBE READY™) na koncovce a současně utáhněte koncovku.
4. Jakmile je koncovka utažena, LED dioda indikuje zvolený uživatelský režim jedním bliknutím pro Taktický režim, dvěma bliknutími pro Režim pro orgány činné v trestním řízení a třemi bliknutími pro Denní režim.

STROBE READY™

• Když je světlo vypnuté v jakémkoli uživatelském režimu, stiskněte a podržte tlačítko režimu (STROBE READY™) pro přístup k režimu STROBE. Uvolněním jej vypnete.
• Denní režim:
  Když je světlo zapnuté, dlouhým stisknutím tlačítka režimu (STROBE READY™) získáte přístup k režimu STROBE. Krátkým stisknutím tlačítka režimu (STROBE READY™) se vrátíte na dříve zapamatovanou úroveň jasu.
• Režim pro orgány činné v trestním řízení:
  Když je světlo zapnuté, dlouhým stisknutím tlačítka režimu (STROBE READY™) získáte přístup k režimu STROBE. Krátkým stisknutím tlačítka režimu (STROBE READY™) se vrátíte do režimu TURBO.
• Taktický režim:
  Když je světlo zapnuté, krátkým stisknutím tlačítka režimu (STROBE READY™) získáte přístup k režimu STROBE. Krátkým stisknutím tlačítka režimu (STROBE READY™) se vrátíte do režimu TURBO.

Indikace napájení

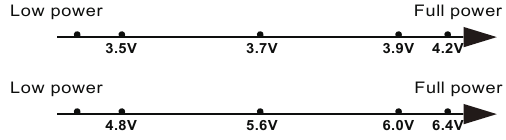

Po vložení baterie bude indikátor napájení blikat, aby zobrazil napětí baterie (±0,1 V). Například, když je napětí baterie 4,2 V, indikátor napájení 4krát zabliká, poté následuje 1,5sekundová pauza a další 2 bliknutí. Různá napětí představují odpovídající zbývající úrovně nabití baterie:

1×18650 baterie
2×CR123 baterie

Poznámka: Při použití dvou CR123/RCR123 sériově bude indikátor zobrazovat průměrné napětí mezi oběma bateriemi.

ATR (Pokročilá regulace teploty)

Integrovaná technologie ATR reguluje výstup P22R podle pracovních podmínek a okolního prostředí, aby se udržel optimální výkon.

Výměna baterií

Baterie by měly být vyměněny, když se zdá, že je výstup slabý nebo svítilna nereaguje kvůli nízkému napájení.

Údržba

Každých 6 měsíců by měly být závity otřeny čistým hadříkem a poté by měla být nanesena tenká vrstva maziva na bázi silikonu.

Nabíjení

Záruční servis

Na všechny produkty NITECORE ® se vztahuje záruka kvality. Jakýkoli produkt DOA / vadný produkt lze vyměnit za náhradní prostřednictvím místního distributora/prodejce do 15 dnů od zakoupení. Poté lze všechny vadné / nefunkční produkty NITECORE ® bezplatně opravit do 60 měsíců od data zakoupení. Po uplynutí 60 měsíců platí omezená záruka, která pokrývá náklady na práci a údržbu, ale ne náklady na příslušenství nebo náhradní díly.

Pro nejnovější informace o produktech a službách NITECORE ® kontaktujte místního distributora NITECORE ® nebo pošlete e-mail na adresu service@nitecore.com

• Všechny obrázky, texty a prohlášení uvedené v této uživatelské příručce slouží pouze pro referenční účely. Pokud by došlo k jakémukoli rozporu mezi touto příručkou a informacemi uvedenými na www.nitecore.com, společnost Sysmax Innovations Co., Ltd. si vyhrazuje právo interpretovat a kdykoli bez předchozího upozornění měnit obsah tohoto dokumentu.
