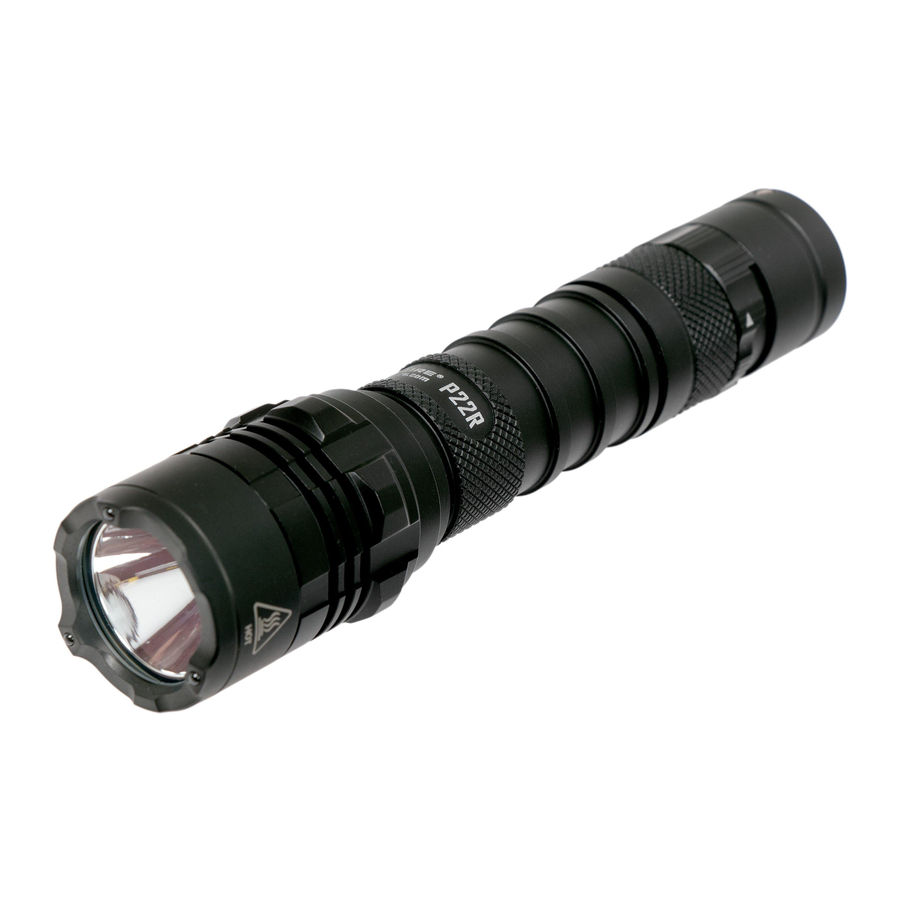

Nitecore P22R - Ultimativ Ydeevne Taktisk Lommelygte Manual

Indhold

1 Funktioner
2 Specifikationer
3 Tilbehør
4 Batterimuligheder
5 Tekniske Data
6 Batteriinstallation
7 Betjeningsvejledning
- 7.1 Batteriinstallation
8 Opladningsfunktion
9 Taktisk Momentan
10 Tænd / Sluk
11 Valg af brugertilstand
12 Sådan vælger du en ønsket brugertilstand
13 STROBE READY
14 Strømindikation
15 ATR (Avanceret Temperaturregulering)
16 Udskiftning af batterier
17 Vedligeholdelse
18 Opladning
19 Garantiservice
20 Referencer
21 Download manual
22 På andre sprog

Funktioner

Benytter en CREE XHP35 HD LED med en maksimal lysstyrke på 1.800 lumen
Et optisk system kombineret med krystalbelægning og "Precision Digital Optics Technology" (PDOT)
Maksimal stråleintensitet på 17.200 cd og maksimal rækkevidde på 262 meter
Meget effektivt konstantstrømskredsløb giver en stabil ydelse i op til 250 timer
Dobbelt halekontakt muliggør intuitiv betjening til taktiske anvendelser
STROBE READY™ Teknologi for hurtig adgang til STROBE-tilstand
(Patent nr.: ZL201320545349.4)
STROBE-tilstand bruger tilfældigt skiftende frekvenser for stærkere desorienterende effekter
3 brugertilstande tilgængelige og lette at vælge
Strømindikatoren ved siden af de dobbelte kontakter viser den resterende batteristrøm
(Patent nr. ZL201220057767.4)
Strømindikatoren kan vise batterispændingen (±0,1V)
Intelligent Li-ion batteriopladningskredsløb med en USB-C-port
Stift dobbeltlagsrørdesign
Integreret Advanced Temperature Regulation (ATR) modul (Patent nr. ZL201510534543.6)
Elektronisk beskyttelse mod omvendt polaritet
Slagkransen bruger højstyrke siliciumnitridkeramik for at muliggøre fremragende glasbrudsydelse
Optiske linser med dobbeltsidet ridsefast belægning
Konstrueret af flyaluminiumlegering
HA III militærstandard hårdanodiseret finish
Klassificering i henhold til IP68 (2 meter nedsænkelig)
Slagfast op til 1 meter

Specifikationer

Længde: 152,8 mm (6.02")
Hoveddiameter: 31,8 mm (1.25")
Rørdiameter: 25,4 mm (1")
Endediameter: 26 mm (1.02")
Vægt: 136 g (4.8oz)

Tilbehør

NITECORE 18650 Genopladeligt Li-ion
Batteri (NL1835HP 3.500 mAh),
USB-C Ladekabel, Klips, Nøglesnor,
Ekstra O-ring, CR123 Batterimagasin,
Taktisk Hylster NTH20

Batterimuligheder

	Type	Nominel Spænding	Kompatibilitet
NITECORE NL1835HP (3.500 mAh)	18650	3,6V	J (Anbefalet)
IMR 18650 Kraftig Genopladeligt Li-ion Batteri	IMR 18650	3,6V/3,7V	J (Anbefalet)
18650 Genopladeligt Li-ion Batteri (Output over 8A)	18650	3,6V/3,7V	J (Kompatibel)
Primært Lithium Batteri	CR123	3V	J (Kompatibel)
Genopladeligt Li-ion Batteri	RCR123	3,6V/3,7V	J (Kompatibel)
18650 Genopladeligt Li-ion Batteri (Output under 8A)	18650	3,6V/3,7V	N (Inkompatibel)

Bemærk: Forsøg IKKE at bruge P22R til at oplade CR123/RCR123 batterier.

Tekniske Data

Ved brug af et 18650 Li-ion Batteri:

FL1 STANDARD	TURBO	HIGH	MID	LOW	STROBE
	1.800 Lumen	380 Lumen	75 Lumen	1 Lumen	1.800 Lumen
	*30 min	3 t 30 min	18 t	250 t	─
	262 m	127 m	55 m	5 m	─
	17.200 cd	4.000 cd	780 cd	8 cd	─
	1 m (Slagfasthed)
	IP68, 2 m (Vandtæt og Nedsænkelig)

Bemærk: De anførte data er målt i henhold til de internationale teststandarder for lommelygter ANSI/NEMA FL1, ved brug af 1 x 18650 Li-ion batteri (3.500 mAh) under laboratorieforhold. Data kan variere i virkeligheden på grund af forskellig batterianvendelse eller miljøforhold.
* Driftstiden for TURBO-tilstand er testet uden temperaturregulering.
* TURBO Tilgængelighed: TURBO-niveauet er kun tilgængeligt ved brug af et genopladeligt 18650 Li-ion batteri med en output på over 8A eller et IMR 18650 kraftigt genopladeligt Li-ion batteri.

Ved brug af 2 x CR123 Batterier:

FL1 STANDARD	TURBO	HIGH	MID	LOW	STROBE
	1.000 Lumen	380 Lumen	75 Lumen	1 Lumen	1.000 Lumen
	*45 min	2 t 15 min	11 t	180 t	─
	197 m	127 m	55 m	5 m	─
	9.700 cd	4.000 cd	780 cd	8 cd	─
	1 m (Slagfasthed)
	IP68, 2 m (Vandtæt og Nedsænkelig)

Bemærk: De anførte data er målt i henhold til de internationale teststandarder for lommelygter ANSI/NEMA FL1, ved brug af 2 x CR123 batterier (ca. 1.700 mAh i alt) under laboratorieforhold. Data kan variere i virkeligheden på grund af forskellig batterianvendelse eller miljøforhold.
* Driftstiden for TURBO-tilstand er testet uden temperaturregulering.

Batteriinstallation

Betjeningsvejledning

Batteriinstallation

Indsæt batteri(erne) som illustreret, og skru for at stramme bagkappen.
Bemærk: Efter isætning af batteriet vil strømindikatoren ved siden af bagkontakterne blinke for at indikere batterispændingen. Se afsnittet "Strømindikation" i denne manual for yderligere detaljer.

Sørg for, at batteri(erne) er indsat med den positive ende mod hovedet. Produktet vil ikke fungere, hvis batteri(erne) er forkert isat.
Brug venligst batterimagasinet ved brug af 2 x CR123 batterier for at undgå at batterierne rasler og for at sikre stabil kontakt.
RET IKKE lysstrålen mod ubeskyttede øjne.
Når strømniveauet er lavt, skal du stoppe med at bruge produktet og udskifte eller genoplade batteriet for at forhindre skade på batteriet.
Når produktet opbevares i en rygsæk eller ikke bruges i længere tid, skal du fjerne alle batterier for at forhindre utilsigtet aktivering eller batterilækage.
NEDSÆNK IKKE lampen i væske, når den er varm. Dette kan forårsage uoprettelig skade på lampen på grund af forskellen i lufttryk inde i og uden for røret.

Opladningsfunktion

P22R er udstyret med et intelligent opladningssystem. Som illustreret skal du dreje den støvtætte ring for at afsløre opladningsporten efter isætning af batteriet og derefter bruge USB-kablet til at forbinde en ekstern strømforsyning (f.eks. en USB-adapter eller andre USB-opladningsenheder) til opladningsporten for at starte opladningsprocessen.

Under opladningsprocessen vil opladningsindikatoren blinke langsomt for at informere brugeren.
Når batteriet er fuldt opladet, vil P22R stoppe opladningsprocessen, og opladnings-indikatoren vil lyse konstant for at informere brugeren.
Når opladningsstatus er unormal (f.eks. er batteriet defekt/forkert isat), vil P22R stoppe opladningsprocessen, og opladningsindikatoren vil blinke hurtigt for at informere brugeren.
Når lyset er tændt, vil tilslutning til en strømkilde automatisk slukke lyset. Lyset vil vende tilbage til sin tidligere status, når det frakobles strømkilden.
Opladningstiden for et 18650 Li-ion batteri (3.500mAh) er ca. 6,5 timer. (Opladet via 5V/1A adapteren)

Taktisk Momentan

Belysning Halvt tryk og hold tænd/sluk-knappen nede for at tænde lyset momentant. Slip for at slukke det.

Tænd / Sluk

Tænd:Når lyset er slukket, tryk på tænd/sluk-knappen, indtil der høres et klik, for at tænde det.
Sluk: Når lyset er tændt, tryk på tænd/sluk-knappen, indtil der høres et klik, for at slukke det.

Valg af brugertilstand

P22R tilbyder 3 brugertilstande (Daglig Tilstand, Retshåndhævelses Tilstand og Taktisk Tilstand) til forskellige brugere og situationer.

Daglig Tilstand (Standardindstilling):
I denne brugertilstand er der 4 lysstyrkeniveauer (LOW, MID, HIGH og TURBO) og STROBE-tilstand tilgængelige. P22R vil huske og genaktivere ethvert af de 4 lysstyrkeniveauer eller STROBE-tilstand, når den genaktiveres. Når lyset er tændt, tryk kort på tilstandsknappen (STROBE READY™) for at skifte mellem følgende lysstyrkeniveauer: LOW – MID – HIGH – TURBO.
Retshåndhævelses Tilstand:
I denne brugertilstand er der kun 2 lysstyrkeniveauer (MID og TURBO) og STROBE-tilstand tilgængelige. Den vil automatisk aktivere TURBO, når den genaktiveres. Når lyset er tændt, tryk kort på tilstandsknappen (STROBE READY™) for at skifte mellem TURBO og MID.
Taktisk Tilstand:
I denne brugertilstand er kun TURBO og STROBE tilgængelige. Den vil automatisk aktivere TURBO, når den genaktiveres.

Sådan vælger du en ønsket brugertilstand

Sørg for, at lyset er slukket.
Løsn bagkappen.
Hold tilstandsknappen (STROBE READY™) på bagkappen nede, mens du samtidig strammer bagkappen.
Når bagkappen er strammet, vil LED'en indikere en valgt brugertilstand ved at blinke én gang for Taktisk Tilstand, blinke to gange for Retshåndhævelses Tilstand og blinke tre gange for Daglig Tilstand.

STROBE READY™

Når lyset er slukket i enhver brugertilstand, tryk og hold tilstandsknappen (STROBE READY™) nede for at aktivere STROBE-tilstand. Slip for at slukke den.
Daglig Tilstand:
Når lyset er tændt, tryk længe på tilstandsknappen (STROBE READY™) for at aktivere STROBE-tilstand. Tryk kort på tilstandsknappen (STROBE READY™) igen for at vende tilbage til det tidligere huskede lysstyrkeniveau.
Retshåndhævelses Tilstand:
Når lyset er tændt, tryk længe på tilstandsknappen (STROBE READY™) for at aktivere STROBE-tilstand. Tryk kort på tilstandsknappen (STROBE READY™) igen for at vende tilbage til TURBO.
Taktisk Tilstand:
Når lyset er tændt, tryk kort på tilstandsknappen (STROBE READY™) for at aktivere STROBE-tilstand. Tryk kort på tilstandsknappen (STROBE READY™) igen for at vende tilbage til TURBO.

Strømindikation

Når batteriet er isat, vil strømindikatoren blinke for at vise batterispændingen (±0.1V). For eksempel, når batterispændingen er 4.2V, vil strømindikatoren blinke 4 gange efterfulgt af en 1,5-sekunds pause og yderligere 2 blink. Forskellige spændinger repræsenterer de tilsvarende resterende batteristrømniveauer:

1×18650 batteri
2×CR123 batterier

Bemærk: Ved brug af to CR123/RCR123 i serie vil indikatoren vise gennemsnitsspændingen mellem de to batterier.

ATR (Avanceret Temperaturregulering)

Den integrerede ATR-teknologi regulerer P22R's ydeevne i henhold til arbejdsforholdene og omgivelsestemperaturen for at opretholde den optimale funktion.

Udskiftning af batterier

Batterierne bør udskiftes, når lysstyrken synes svag, eller lommelygten ikke reagerer på grund af lavt strømniveau.

Vedligeholdelse

Hver 6. måned bør gevind tørres af med en ren klud efterfulgt af et tyndt lag silikonebaseret smøremiddel.

Opladning

Garantiservice

Alle NITECORE ® produkter er kvalitetssikret. Ethvert DOA / defekt produkt kan ombyttes til en erstatning via en lokal distributør/forhandler inden for 15 dage efter købet. Derefter kan alle defekte / fejlbehæftede NITECORE ® produkter repareres gratis inden for 60 måneder fra købsdatoen. Efter 60 måneder gælder en begrænset garanti, der dækker omkostningerne til arbejdskraft og vedligeholdelse, men ikke omkostningerne til tilbehør eller reservedele.

For den seneste information om NITECORE ® produkter og services, bedes du kontakte en lokal NITECORE ® distributør eller sende en e-mail til service@nitecore.com

Alle billeder, tekst og udsagn specificeret i denne brugermanual er kun til reference. Skulle der opstå uoverensstemmelser mellem denne manual og information specificeret på www.nitecore.com, forbeholder Sysmax Innovations Co., Ltd. sig retten til at fortolke og ændre indholdet af dette dokument til enhver tid uden forudgående varsel.

TLF: +86-20-83862000
FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com
Adresse: Rm 2601-06, Central Tower,
No.5 Xiancun Road, Tianhe
District, Guangzhou, 510623,
Guangdong, China
