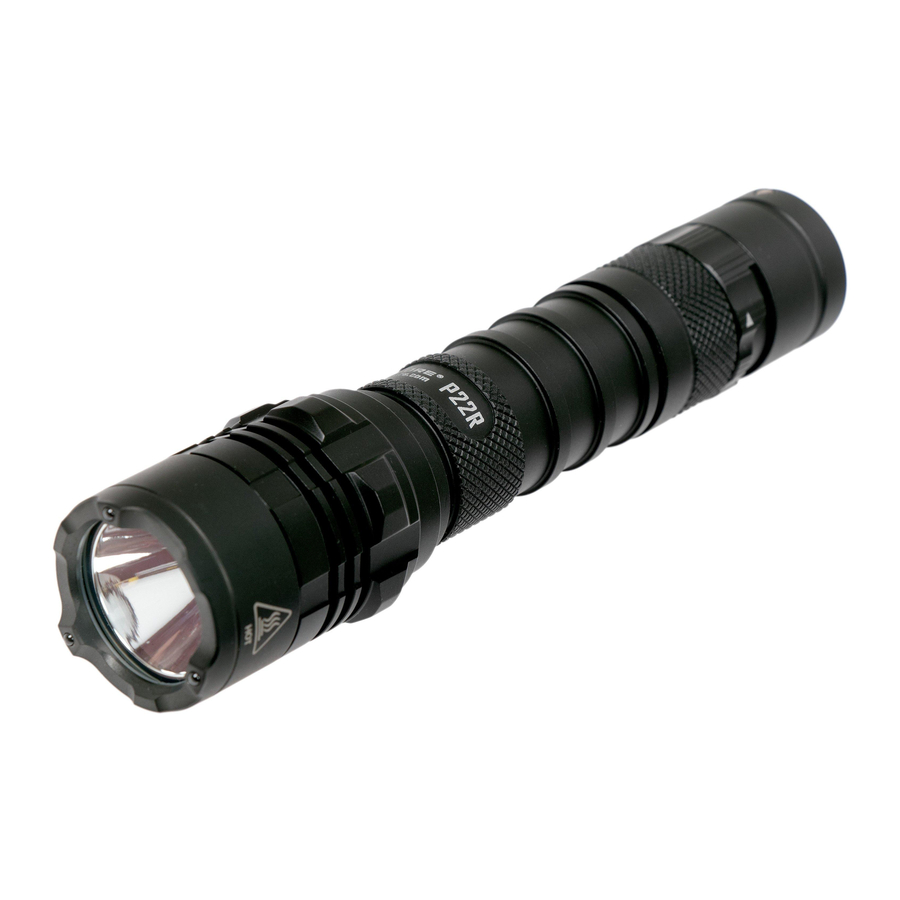

Nitecore P22R - Handbuch für taktische Hochleistungs-Taschenlampe

Merkmale

• Verwendet eine CREE XHP35 HD LED mit einer maximalen Leistung von 1.800 Lumen
• Ein optisches System, kombiniert mit Kristallbeschichtung und "Precision Digital Optics Technology" (Präzisionsdigitale Optiktechnologie) (PDOT)
• Maximale Strahlintensität von 17.200cd und maximale Reichweite von 262 Metern
• Hocheffiziente Konstantstromschaltung bietet eine stabile Leistung für bis zu 250 Stunden
• Doppelte Endkappenschalter ermöglichen intuitive Bedienung für taktische Anwendungen
• STROBE READY™ Technologie für schnellen Zugriff auf den STROBE-Modus
  (Patent Nr.: ZL201320545349.4)
• Der STROBE-Modus verwendet zufällig wechselnde Frequenzen für stärkere desorientierende Effekte
• 3 verfügbare Benutzermodi, die einfach ausgewählt werden können
• Die Leistungsanzeige neben den Doppelschaltern zeigt die verbleibende Akkuleistung an
  (Patent Nr. ZL201220057767.4)
• Die Leistungsanzeige kann die Akkuspannung anzeigen (±0.1V)
• Intelligente Li-Ionen-Akkuladeschaltung mit einem USB-C-Anschluss
• Robustes Doppelschicht-Rohrdesign
• Integriertes Advanced Temperature Regulation (ATR) Modul (Patent Nr. ZL201510534543.6)
• Elektronischer Verpolungsschutz
• Die Schlaglünette verwendet hochfeste Siliziumnitridkeramik, um eine hervorragende Glasbruchleistung zu ermöglichen
• Optische Linsen mit beidseitiger kratzfester Beschichtung
• Gefertigt aus Aluminiumlegierung in Luftfahrtqualität
• HA III harteloxierte Oberfläche nach Militärstandard
• Bewertung gemäß IP68 (2 Meter untertauchbar)
• Sturzsicher bis 1 Meter

Spezifikationen

Länge: 152.8mm (6.02")
Kopfdurchmesser: 31.8mm (1.25")
Gehäusedurchmesser: 25.4mm (1")
Endkappendurchmesser: 26mm (1.02")
Gewicht: 136g (4.8oz)

Zubehör

NITECORE 18650 Wiederaufladbarer Li-Ionen
Akku (NL1835HP 3.500mAh),
USB-C Ladekabel, Clip, Handschlaufe,
Ersatz-O-Ring, CR123 Batteriemagazin,
Taktisches Holster NTH20

Akku-Optionen

Hinweis: Versuchen Sie NICHT, CR123/RCR123 Batterien mit der P22R zu laden.

Technische Daten

Verwendung eines 18650 Li-Ionen-Akkus:

FL1 STANDARD	TURBO	HIGH	MID	LOW	STROBE
	1.800 Lumen	380 Lumen	75 Lumen	1 Lumen	1.800 Lumen
	*30min	3h 30min	18h	250h	─
	262m	127m	55m	5m	─
	17.200cd	4.000cd	780cd	8cd	─
	1m (Stoßfestigkeit)
	IP68, 2m (Wasserdicht und Untertauchbar)

Hinweis: Die angegebenen Daten werden gemäß den internationalen Taschenlampen-Teststandards ANSI/NEMA FL1 mit 1 x 18650 Li-Ionen-Akku (3.500mAh) unter Laborbedingungen gemessen. Die Daten können im realen Einsatz aufgrund unterschiedlicher Akkunutzung oder Umgebungsbedingungen variieren.
*Die Laufzeit für den TURBO-Modus wird ohne Temperaturregulierung getestet.
* TURBO-Verfügbarkeit: Die TURBO-Stufe ist nur zugänglich, wenn ein wiederaufladbarer 18650 Li-Ionen-Akku mit einem Ausgang über 8A oder ein wiederaufladbarer IMR 18650 Hochstrom-Li-Ionen-Akku verwendet wird.

Verwendung von 2 x CR123 Batterien:

FL1 STANDARD	TURBO	HIGH	MID	LOW	STROBE
	1.000 Lumen	380 Lumen	75 Lumen	1 Lumen	1.000 Lumen
	*45min	2h 15min	11h	180h	─
	197m	127m	55m	5m	─
	9.700cd	4.000cd	780cd	8cd	─
	1m (Stoßfestigkeit)
	IP68, 2m (Wasserdicht und Untertauchbar)

Hinweis: Die angegebenen Daten werden gemäß den internationalen Taschenlampen-Teststandards ANSI/NEMA FL1 mit 2 x CR123 Batterien (insgesamt ca. 1.700mAh) unter Laborbedingungen gemessen. Die Daten können im realen Einsatz aufgrund unterschiedlicher Batterienutzung oder Umgebungsbedingungen variieren.
* Die Laufzeit für den TURBO-Modus wird ohne Temperaturregulierung getestet.

Batterieinstallation

Bedienungsanleitung

Batterieinstallation

Legen Sie die Batterie(n) wie abgebildet ein und schrauben Sie die Endkappe fest.
Hinweis: Nach dem Einlegen der Batterie(n) blinkt die Leistungsanzeige neben den Endschaltern, um die Batteriespannung anzuzeigen. Weitere Details finden Sie im Abschnitt "Leistungsanzeige" dieses Handbuchs.

1. Stellen Sie sicher, dass die Batterie(n) mit dem Pluspol in Richtung des Lampenkopfes eingelegt ist/sind. Das Produkt funktioniert nicht, wenn die Batterie(n) falsch eingelegt ist/sind.
2. Bitte verwenden Sie das Batteriemagazin, wenn Sie 2 x CR123 Batterien verwenden, um ein Klappern der Batterien zu vermeiden und einen stabilen Kontakt zu gewährleisten.
3. Richten Sie den Lichtstrahl NICHT auf ungeschützte Augen.
4. Wenn der Akkustand niedrig ist, stellen Sie die Verwendung des Produkts ein und ersetzen oder laden Sie die Batterie auf, um Schäden an der Batterie zu vermeiden.
5. Wenn das Produkt in einem Rucksack aufbewahrt oder längere Zeit unbenutzt bleibt, entfernen Sie bitte alle Batterien, um eine versehentliche Aktivierung oder ein Auslaufen der Batterien zu verhindern.
6. Tauchen Sie die Leuchte NICHT in Flüssigkeiten, wenn sie heiß ist. Dies kann zu irreparablen Schäden an der Leuchte führen, aufgrund des Unterschieds des Luftdrucks innerhalb und außerhalb des Rohrs.

Ladefunktion

Die P22R ist mit einem intelligenten Ladesystem ausgestattet. Wie abgebildet, drehen Sie den staubdichten Ring, um den Ladeanschluss nach dem Einlegen der Batterie freizulegen, und verwenden Sie dann das USB-Kabel, um eine externe Stromversorgung (z. B. einen USB-Adapter oder andere USB-Ladegeräte) an den Ladeanschluss anzuschließen, um den Ladevorgang zu starten.

• Während des Ladevorgangs blinkt die Ladeanzeige langsam, um den Benutzer zu informieren.
• Wenn die Batterie vollständig geladen ist, beendet die P22R den Ladevorgang und die Ladeanzeige leuchtet dauerhaft, um den Benutzer zu informieren.
• Wenn der Ladestatus abnormal ist (z. B. die Batterie ist defekt/falsch eingelegt), beendet die P22R den Ladevorgang und die Ladeanzeige blinkt schnell, um den Benutzer zu informieren.
• Wenn die Leuchte eingeschaltet ist, wird sie beim Anschließen an eine Stromquelle automatisch ausgeschaltet. Die Leuchte kehrt in ihren vorherigen Zustand zurück, wenn sie von der Stromquelle getrennt wird.
• Die Ladezeit für eine 18650 Li-Ion Batterie (3.500mAh) beträgt ca. 6,5 Stunden. (Geladen über den 5V/1A Adapter)

Taktische Momentanbeleuchtung

Halten Sie den Power Button halb gedrückt, um die Leuchte kurzzeitig einzuschalten. Loslassen zum Ausschalten.

Ein / Aus

Ein: Wenn die Leuchte ausgeschaltet ist, drücken Sie den Power Button, bis ein Klickgeräusch zu hören ist, um sie einzuschalten.
Aus: Wenn die Leuchte eingeschaltet ist, drücken Sie den Power Button, bis ein Klickgeräusch zu hören ist, um sie auszuschalten.

Benutzermodusauswahl

Die P22R bietet 3 Benutzermodi (Daily Mode, Law Enforcement Mode und Tactical Mode) für verschiedene Benutzer und Situationen.

• Daily Mode (Standardeinstellung):
  In diesem Benutzermodus stehen 4 Helligkeitsstufen (LOW, MID, HIGH und TURBO) und der STROBE Modus zur Verfügung. Die P22R speichert und ruft jede der 4 Helligkeitsstufen oder den STROBE Modus beim erneuten Einschalten wieder auf. Wenn die Leuchte eingeschaltet ist, drücken Sie kurz den Mode Button (STROBE READY™), um durch die folgenden Helligkeitsstufen zu wechseln: LOW – MID – HIGH – TURBO.
• Law Enforcement Mode:
  In diesem Benutzermodus stehen nur 2 Helligkeitsstufen (MID und TURBO) und der STROBE Modus zur Verfügung. Beim erneuten Einschalten wird automatisch TURBO aufgerufen. Wenn die Leuchte eingeschaltet ist, drücken Sie kurz den Mode Button (STROBE READY™), um zwischen TURBO und MID zu wechseln.
• Tactical Mode:
  In diesem Benutzermodus stehen nur TURBO und STROBE zur Verfügung. Beim erneuten Einschalten wird automatisch TURBO aufgerufen.

So wählen Sie einen gewünschten Benutzermodus

1. Stellen Sie sicher, dass die Leuchte ausgeschaltet ist.
2. Lösen Sie die Endkappe.
3. Halten Sie den Mode Button (STROBE READY™) an der Endkappe gedrückt, während Sie gleichzeitig die Endkappe festziehen.
4. Sobald die Endkappe festgezogen ist, zeigt die LED den ausgewählten Benutzermodus an, indem sie einmal für Tactical Mode, zweimal für Law Enforcement Mode und dreimal für Daily Mode blinkt.

STROBE READY™

• Wenn die Leuchte in einem beliebigen Benutzermodus ausgeschaltet ist, halten Sie den Mode Button (STROBE READY™) gedrückt, um den STROBE Modus aufzurufen. Loslassen zum Ausschalten.
• Daily Mode:
  Wenn die Leuchte eingeschaltet ist, drücken Sie den Mode Button (STROBE READY™) lange, um den STROBE Modus aufzurufen. Drücken Sie den Mode Button (STROBE READY™) erneut kurz, um zur zuvor gespeicherten Helligkeitsstufe zurückzukehren.
• Law Enforcement Mode:
  Wenn die Leuchte eingeschaltet ist, drücken Sie den Mode Button (STROBE READY™) lange, um den STROBE Modus aufzurufen. Drücken Sie den Mode Button (STROBE READY™) erneut kurz, um zu TURBO zurückzukehren.
• Tactical Mode:
  Wenn die Leuchte eingeschaltet ist, drücken Sie den Mode Button (STROBE READY™) kurz, um den STROBE Modus aufzurufen. Drücken Sie den Mode Button (STROBE READY™) erneut kurz, um zu TURBO zurückzukehren.

Leistungsanzeige

Beim Einlegen der Batterie blinkt die Leistungsanzeige, um die Batteriespannung (±0,1V) anzuzeigen. Wenn die Batteriespannung beispielsweise 4,2V beträgt, blinkt die Leistungsanzeige 4 Mal, gefolgt von einer 1,5-sekündigen Pause und weiteren 2 Blinken. Unterschiedliche Spannungen repräsentieren die entsprechenden verbleibenden Batterieleistungsstufen:

1×18650 Batterie
2×CR123 Batterien

Hinweis: Bei Verwendung von zwei CR123/RCR123 Batterien in Reihe zeigt die Anzeige die durchschnittliche Spannung der beiden Batterien an.

ATR (Advanced Temperature Regulation)

Die integrierte ATR-Technologie reguliert die Leistung der P22R entsprechend den Betriebsbedingungen und der Umgebung, um die optimale Leistung aufrechtzuerhalten.

Batteriewechsel

Die Batterien sollten ausgetauscht werden, wenn die Leuchtstärke nachlässt oder die Taschenlampe aufgrund geringer Leistung nicht mehr reagiert.

Wartung

Alle 6 Monate sollten die Gewinde mit einem sauberen Tuch abgewischt und anschließend mit einer dünnen Schicht Silikonfett behandelt werden.

Laden

Garantieservice

Für alle NITECORE ® Produkte wird die Qualität gewährleistet. Jedes DOA- (Dead On Arrival) / defekte Produkt kann innerhalb von 15 Tagen nach dem Kauf über einen lokalen Händler/Distributor gegen ein Ersatzprodukt ausgetauscht werden. Danach können alle defekten / fehlerhaften NITECORE ® Produkte innerhalb von 60 Monaten ab Kaufdatum kostenlos repariert werden. Nach Ablauf von 60 Monaten gilt eine eingeschränkte Garantie, die die Kosten für Arbeitsleistung und Wartung, jedoch nicht die Kosten für Zubehör oder Ersatzteile, abdeckt.

Für die neuesten Informationen zu NITECORE ® Produkten und Dienstleistungen kontaktieren Sie bitte einen lokalen NITECORE ® Distributor oder senden Sie eine E-Mail an service@nitecore.com

• Alle in diesem Benutzerhandbuch genannten Bilder, Texte und Aussagen dienen nur zu Referenzzwecken. Sollten Abweichungen zwischen diesem Handbuch und den Informationen auf www.nitecore.com auftreten, behält sich Sysmax Innovations Co., Ltd. das Recht vor, den Inhalt dieses Dokuments jederzeit und ohne vorherige Ankündigung zu interpretieren und zu ändern.

TEL: +86-20-83862000
FAX: +86-20-83882723
E-Mail: info@nitecore.com
Web: www.nitecore.com
Adresse: Rm 2601-06, Central Tower,
No.5 Xiancun Road, Tianhe
District, Guangzhou, 510623,
Guangdong, China

Bitte finden Sie uns auf Facebook: NITECORE Flashlight
