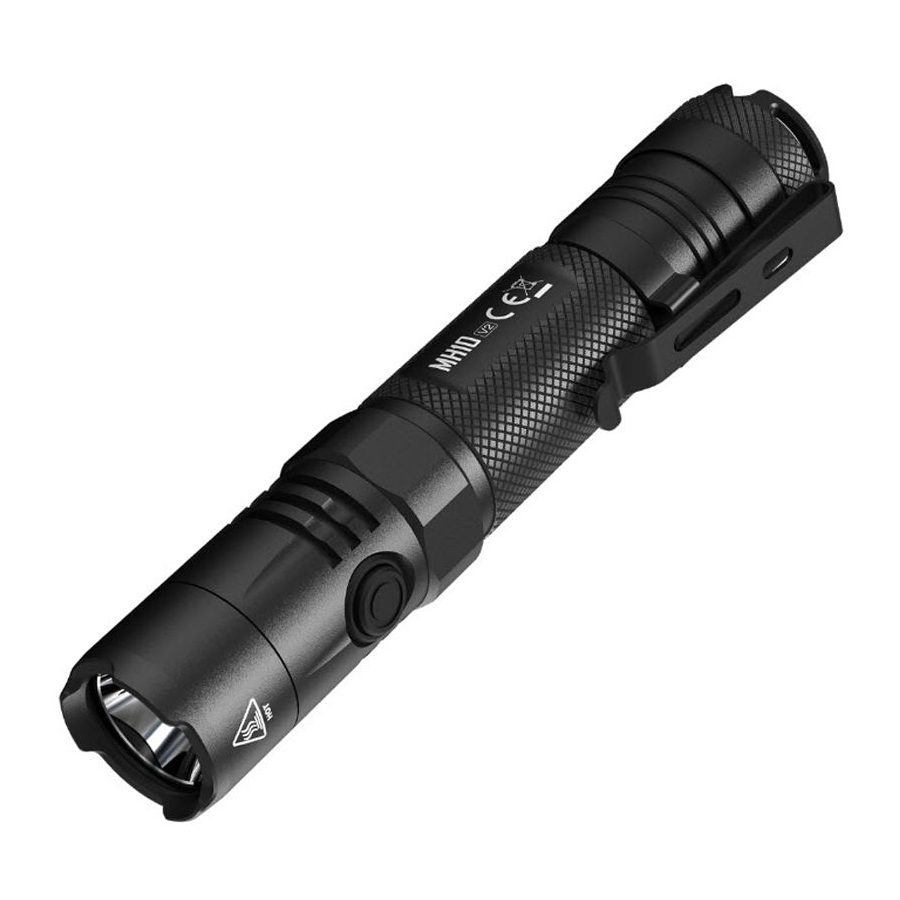

Nitecore MH10 V2 - Bedienungsanleitung für Dual Fuel EDC Taschenlampe

Merkmale

• Verwendet eine CREE XP-L2 V6 LED mit einer maximalen Leistung von 1.200 Lumen
• Maximale Spitzenstrahlintensität von 10.200cd und maximale Leuchtweite von 202 Metern
• Ein optisches System kombiniert mit Kristallbeschichtung und "Precision Digital Optics Technology" (PDOT)
• Angetrieben von einem 21700 Hochleistungs-Li-Ionen-Akku, kompatibel mit 18650 und CR123 Batterien, für eine Laufzeit von bis zu 1.500 Stunden
• Ein seitlicher Metallschalter steuert 4 Helligkeitsstufen und 3 spezielle Modi
• Der STROBE-Modus verwendet zufällig wechselnde Frequenzen für stärkere Desorientierungseffekte
• Eine Leistungsanzeige unter dem seitlichen Schalter zeigt die verbleibende Akkuleistung an (Patent Nr. ZL201220057767.4)
• Die Leistungsanzeige kann die Batteriespannung (±0.1V) anzeigen
• Intelligente Li-Ionen-Batterieladeschaltung mit USB-C-Anschluss
• NITECORE 21700 Li-Ionen-Akku im Lieferumfang enthalten (NL2140 4.000mAh)
• Hocheffiziente Konstantstromschaltung sorgt für eine stabile Ausgabe
• Integriertes Advanced Temperature Regulation (ATR) Modul (Patent Nr. ZL201510534543.6)
• Elektronischer Verpolungsschutz
• Optische Linsen mit doppelseitiger kratzfester Beschichtung
• Gefertigt aus Luftfahrt-Aluminiumlegierung
• HA III militärische Harteloxierung
• Schutzart gemäß IP68 (2 Meter tauchfähig)
• Stoßfest bis 1 Meter
• Endkappenstandfähigkeit

Spezifikationen

Länge: 147mm (5.79")

Kopfdurchmesser: 25.4mm (1")

Gehäusedurchmesser: 25.4mm (1")

Endkappendurchmesser: 27.2mm (1.07")

Gewicht: 77.5g (2.73oz)

Zubehör

NITECORE 21700 wiederaufladbarer

Li-Ionen-Akku (NL2140 4.000mAh),

USB-C-Ladekabel, Clip, Schlüsselband,

Ersatz-O-Ring, 18650/CR123 Batterie-

Magazin, Taktisches Holster NTH10

Akkuoptionen

Hinweis: Versuchen Sie NICHT, die MH10 V2 zum Laden von CR123/RCR123 Batterien zu verwenden.

Technische Daten

FL1 STANDARD	HOCH	MITTEL NIEDRIG	ULTRANIEDRIG STROBE BEACON			SOS
	1.200 Lumen	300 55 Lumen Lumen	1 Lumen	1.200 Lumen	1.200 Lumen	1.200 Lumen
	3h 45min	8h 46h	1.500h	─	─	─
	202m	102m 42m	6m	─	─	─
	10.200cd	2.600cd 450cd	8cd	─	─	─
	1m (Stoßfestigkeit)
	IP68, 2m (Wasserdicht und tauchfähig)

Hinweis: Die angegebenen Daten wurden gemäß den internationalen Taschenlampen-Teststandards ANSI/PLATO FL 1-2019 unter Verwendung eines 1 x 21700 Li-Ionen-Akkus (5.000 mAh) unter Laborbedingungen gemessen. Die Daten können im realen Einsatz aufgrund unterschiedlicher Akkunutzung oder Umgebungsbedingungen variieren.

Batterieinstallation

Ladefunktion

Die MH10 V2 ist mit einem intelligenten Ladesystem ausgestattet. Wie abgebildet, stecken Sie nach dem Einlegen des Akkus und dem Festziehen der Endkappe das USB-Kabel an eine externe Stromversorgung (z.B. ein USB-Adapter oder andere USB-Ladegeräte) an den Ladeanschluss an, um den Ladevorgang zu starten.

• Während des Ladevorgangs blinkt die Leistungsanzeige langsam, um den Benutzer zu informieren.
• Wenn der Akku vollständig geladen ist, beendet die MH10 V2 den Ladevorgang und die Leistungsanzeige leuchtet dauerhaft, um den Benutzer zu informieren.
• Wenn der Ladestatus anormal ist (z.B. der Akku ist defekt/falsch eingelegt), beendet die MH10 V2 den Ladevorgang und die Leistungsanzeige blinkt schnell, um den Benutzer zu informieren.
• Die Ladezeit für einen 21700 Li-Ionen-Akku (5.000 mAh) beträgt ca. 4 Stunden. (Geladen über den 5V/2A Adapter)

Bedienungsanleitung

Batterieinstallation
Legen Sie die Batterie(n) wie abgebildet ein und schrauben Sie die Endkappe fest.
Hinweis: Nach dem Einlegen der Batterie blinkt die Leistungsanzeige unter dem Schalter, um die Batteriespannung anzuzeigen. Weitere Details finden Sie im Abschnitt "Leistungsanzeige" dieser Anleitung.

1. Stellen Sie sicher, dass die Batterie(n) mit dem Pluspol in Richtung des Kopfes eingelegt ist/sind. Das Produkt funktioniert nicht, wenn die Batterie(n) falsch eingelegt ist/sind.
2. Bitte verwenden Sie das Batteriemagazin, wenn Sie 1 x 18650 / 2 x CR123 Batterien verwenden, um ein Klappern der Batterien zu vermeiden und einen stabilen Kontakt zu gewährleisten.
3.
   Möglicherweise gefährliche Strahlung! Nicht in das Licht blicken! Kann gefährlich für Ihre Augen sein.
4. Wenn der Ladezustand niedrig ist, stellen Sie die Verwendung des Produkts ein und ersetzen oder laden Sie die Batterie auf, um Schäden an der Batterie zu vermeiden.
5. Wenn das Produkt in einem Rucksack aufbewahrt oder längere Zeit nicht verwendet wird, entfernen Sie bitte alle Batterien, um eine versehentliche Aktivierung oder Batterieleckagen zu verhindern.

Ein / Aus

Ein: Wenn das Licht ausgeschaltet ist, drücken Sie kurz die Power Button (Ein-/Aus-Taste), um es einzuschalten.

Aus: Wenn das Licht eingeschaltet ist, drücken Sie kurz die Power Button (Ein-/Aus-Taste), um es auszuschalten.

Helligkeitsstufen

Wenn das Licht eingeschaltet ist, drücken und halten Sie die Power Button (Ein-/Aus-Taste), um durch die folgenden Helligkeitsstufen zu wechseln: ULTRALOW – LOW – MID – HIGH. Lassen Sie los, um die gewünschte Helligkeitsstufe auszuwählen. (Dieser Zugang verfügt über eine Speicherfunktion. Bei erneuter Aktivierung greift die Taschenlampe automatisch auf die zuvor gespeicherte Helligkeitsstufe zu.)

Direkter Zugriff auf ULTRALOW

Wenn das Licht ausgeschaltet ist, drücken Sie lange die Power Button (Ein-/Aus-Taste), um direkt auf ULTRALOW zuzugreifen.

Spezialmodi (STROBE / BEACON / SOS)

• Wenn das Licht ein-/ausgeschaltet ist, drücken Sie doppelt die Power Button (Ein-/Aus-Taste), um den STROBE-Modus aufzurufen.
• Wenn der STROBE-Modus eingeschaltet ist, drücken und halten Sie die Power Button (Ein-/Aus-Taste), um durch die folgenden Spezialmodi zu wechseln: BEACON – SOS – STROBE. Lassen Sie los, um den gewünschten Spezialmodus auszuwählen.
• Wenn einer der Spezialmodi eingeschaltet ist, drücken Sie kurz die Power Button (Ein-/Aus-Taste), um die Spezialmodi zu verlassen und das Licht auszuschalten. (Dieser Zugang hat keine Speicherfunktion.)

Leistungsanzeige

• Wenn der Akku eingelegt ist, blinkt die Leistungsanzeige unter dem Schalter, um die Batteriespannung (±0.1V) anzuzeigen. Wenn die Batteriespannung beispielsweise 4,2V beträgt, blinkt die Leistungsanzeige 4 Mal, gefolgt von einer 1,5-sekündigen Pause und weiteren 2 Blinksignalen. Unterschiedliche Spannungen repräsentieren die entsprechenden verbleibenden Akkuleistungsstufen:

Hinweis: Bei Verwendung von zwei CR123/RCR123 in Reihe zeigt die Anzeige die durchschnittliche Spannung zwischen den beiden Batterien.

• Wenn das Licht eingeschaltet ist und der Ladezustand nahe 50% liegt, blinkt die Leistungsanzeige alle 2 Sekunden, um den Benutzer zu informieren. Wenn das Licht eingeschaltet ist und die Leistung nahezu erschöpft ist, blinkt die Leistungsanzeige schnell und kontinuierlich, um den Benutzer zu informieren. Die Batterien sollten ersetzt oder aufgeladen werden, wenn die Ausgabe schwach erscheint oder die Taschenlampe aufgrund geringer Leistung nicht mehr reagiert.

ATR (Advanced Temperature Regulation)

Die integrierte ATR-Technologie reguliert die Leistung der MH10 V2 entsprechend den Betriebsbedingungen und der Umgebung, um die optimale Leistung aufrechtzuerhalten.

Wartung

Alle 6 Monate sollten Gewinde mit einem sauberen Tuch abgewischt und anschließend dünn mit einem Silikonfett beschichtet werden.
