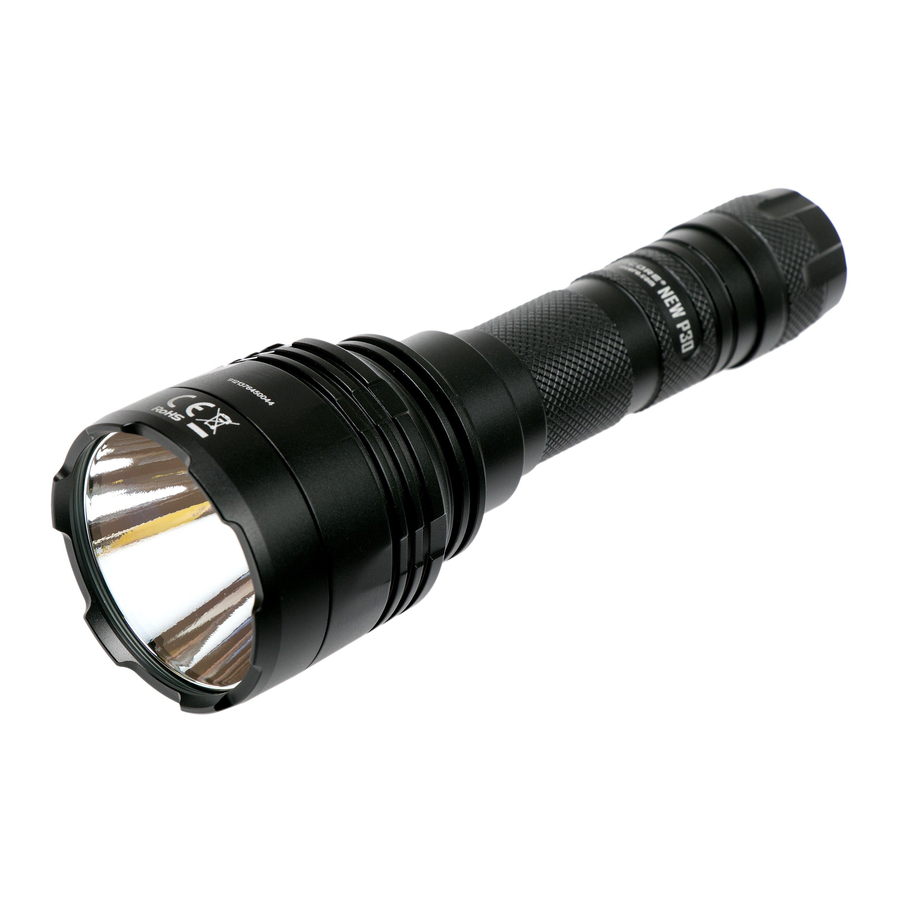

Nitecore NEW P30 - Bedienungsanleitung für Jagdtaschenlampe

Merkmale

• Verwendet eine CREE XP-L HI V3 LED mit einer maximalen Leistung von 1.000 Lumen
• Maximale Spitzenstrahlintensität von 95.500cd und maximale Reichweite von 618 Metern
• Ein optisches System kombiniert mit Kristallbeschichtung und "Precision Digital Optics Technology" (PDOT)
• Betrieben mit einem 21700 Hochleistungs-Li-Ionen-Akku, kompatibel mit 18650 und CR123 Batterien, für eine Laufzeit von bis zu 950 Stunden
• Der taktische Endkappenschalter und der Seitenschalter steuern 5 Helligkeitsstufen und 3 spezielle Modi
• NITECORE 21700 USB-C wiederaufladbarer Li-Ionen-Akku (NL2150R 5.000mAh) enthalten
• Eine Leistungsanzeige unter dem Seitenschalter zeigt die verbleibende Akkuleistung an (Patent Nr. ZL201220057767.4)
• Die Leistungsanzeige kann die Akkuspannung anzeigen (±0.1V)
• Hocheffiziente Konstantstromschaltung sorgt für eine stabile Leistung
• Integriertes Advanced Temperature Regulation (ATR) Modul (Patent Nr. ZL201510534543.6)
• Elektronischer Verpolungsschutz
• Optische Linsen mit doppelseitiger kratzfester Beschichtung
• Hergestellt aus Aluminiumlegierung in Luftfahrtqualität
• HA III militärische Hartanodisierung
• Wasserdicht gemäß IP68 (2 Meter tauchfähig)
• Stoßfest bis 1 Meter

Spezifikationen

Länge: 155.5mm (6.12")
Kopfdurchmesser: 50mm (1.97")
Gehäusedurchmesser: 25.4mm (1")
Endkappendurchmesser: 27.2mm (1.07")
Gewicht: 158.5g (5.59oz)

Zubehör

NITECORE 21700 USB-C wiederaufladbarer Li-Ionen-Akku (NL2150R 5.000mAh), Clip, Trageschlaufe, Ersatz-O-Ring, Ersatz-Endkappenschalterabdeckung, 18650/CR123 Batteriemagazin, Holster, USB-C Ladekabel

Batterieoptionen

Technische Daten

FL1 STANDARD	TURBO	HIGH	MID	LOW	ULTRALOW	STROBE	SOS	BEACON
	1.000 Lumen	400 Lumen	220 Lumen	70 Lumen	1 Lumen	1.000 Lumen	1.000 Lumen	1.000 Lumen
	*1h 15min	4h	7h	23h	950h	─	─	─
	618m	425m	299m	175m	21m	─	─	─
	95.500cd	45.200cd	22.300cd	7.600cd	110cd	─	─	─
	1m (Stoßfestigkeit)
	IP68, 2m (Wasserdicht und tauchfähig)

Hinweis: Die angegebenen Daten wurden gemäß den internationalen Taschenlampen-Teststandards ANSI/NEMA FL1 mit einem 21700 Li-Ionen-Akku (5.000 mAh) unter Laborbedingungen gemessen. Die Daten können im realen Einsatz aufgrund unterschiedlicher Akkunutzung oder Umgebungsbedingungen variieren.
* Die Laufzeit für den TURBO-Modus wird ohne Temperaturregulierung getestet.

Bedienungsanleitung

Batterieinstallation

Legen Sie die Batterie(n) wie abgebildet ein und schrauben Sie die Endkappe fest.

1. Stellen Sie sicher, dass die Batterie(n) mit dem Pluspol in Richtung des Kopfes eingesetzt wird/werden. Das Produkt funktioniert nicht, wenn die Batterie(n) falsch eingesetzt wird/werden.
2. Bitte verwenden Sie das Batteriemagazin, wenn Sie 1x18650 / 2xCR123 Batterien verwenden, um ein Klappern der Batterien zu vermeiden und einen stabilen Kontakt zu gewährleisten.
3.
   Mögliche gefährliche Strahlung! Nicht in das Licht blicken! Kann gefährlich für Ihre Augen sein.
4. Wenn das Produkt in einem Rucksack aufbewahrt oder längere Zeit unbenutzt gelassen wird, entfernen Sie bitte alle Batterien, um eine versehentliche Aktivierung oder ein Auslaufen der Batterien zu verhindern.

Taktische Momentanbeleuchtung

Drücken Sie den Endkappenschalter halb und halten Sie ihn gedrückt, um das Licht momentan einzuschalten. Lassen Sie ihn los, um das Licht auszuschalten.

Ein / Aus

Ein: Wenn das Licht ausgeschaltet ist, drücken Sie den Endkappenschalter, bis ein Klickgeräusch zu hören ist, um es einzuschalten.
Aus: Wenn das Licht eingeschaltet ist, drücken Sie den Endkappenschalter, bis ein Klickgeräusch zu hören ist, um es auszuschalten.

Helligkeitsstufen

Wenn das Licht eingeschaltet ist, drücken Sie kurz die Modus-Taste, um durch die folgenden Helligkeitsstufen zu wechseln: ULTRALOW – LOW – MID – HIGH – TURBO.

Spezialmodi (STROBE / SOS / BEACON)

• Wenn das Licht eingeschaltet ist, drücken Sie die Modus-Taste lang, um den STROBE-Modus zu aktivieren.
• Wenn der STROBE-Modus aktiv ist, drücken Sie die Modus-Taste jedes Mal lang, um durch die folgenden Spezialmodi zu wechseln: STROBE – SOS – BEACON.
• Wenn einer der Spezialmodi aktiv ist, drücken Sie die Modus-Taste kurz, um die Spezialmodi zu verlassen und die zuvor gespeicherte Helligkeitsstufe aufzurufen.

Hinweis: Die NEW P30 verfügt über einen Modusspeicher. Bei erneuter Aktivierung greift die Taschenlampe automatisch auf die zuvor gespeicherte Helligkeitsstufe oder den STROBE-Modus zu (BEACON und SOS ausgenommen).

Leistungsanzeige

• Wenn das Licht ausgeschaltet ist, klicken Sie den Endkappenschalter, während Sie die Modus-Taste gedrückt halten, um die Leistungsanzeige aufzurufen. Die blaue Leistungsanzeige unter der Modus-Taste blinkt, um die Akkuspannung (±0.1V) anzuzeigen. Die Taschenlampe schaltet sich nach diesem Vorgang automatisch ein.
  Wenn beispielsweise die Akkuspannung bei 4.2V liegt, blinkt die Leistungsanzeige 4 Mal, gefolgt von einer 1,5-sekündigen Pause und weiteren 2 Blinken. Unterschiedliche Spannungen repräsentieren die entsprechenden verbleibenden Akkuleistungsstufen:

• Wenn das Licht eingeschaltet ist und der Akkustand nahe 50% liegt, blinkt die Leistungsanzeige langsam, um den Benutzer zu informieren. Wenn das Licht eingeschaltet ist und der Akku fast leer ist, blinkt die Leistungsanzeige schnell und kontinuierlich, um den Benutzer zu informieren.

ATR (Advanced Temperature Regulation)

Die integrierte ATR-Technologie reguliert die Leistung der NEW P30 entsprechend den Betriebsbedingungen und der Umgebungstemperatur, um die optimale Leistung zu gewährleisten.

Batteriewechsel

Die Batterien sollten ausgetauscht werden, wenn die Leistung schwach erscheint oder die Taschenlampe aufgrund geringer Leistung nicht mehr reagiert.

Wartung

Alle 6 Monate sollten die Gewinde mit einem sauberen Tuch abgewischt und anschließend dünn mit silikonbasiertem Schmiermittel beschichtet werden.

SYSMAX Innovations Co., Ltd.

TEL: +86-20-83862000 FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com
Address: Rm 2601-06, Central Tower, No.5 Xiancun Road, Tianhe District, Guangzhou, 510623, Guangdong, China

Bitte finden Sie uns auf Facebook: NITECORE Flashlight

Vielen Dank für Ihren Einkauf bei NITECORE!
