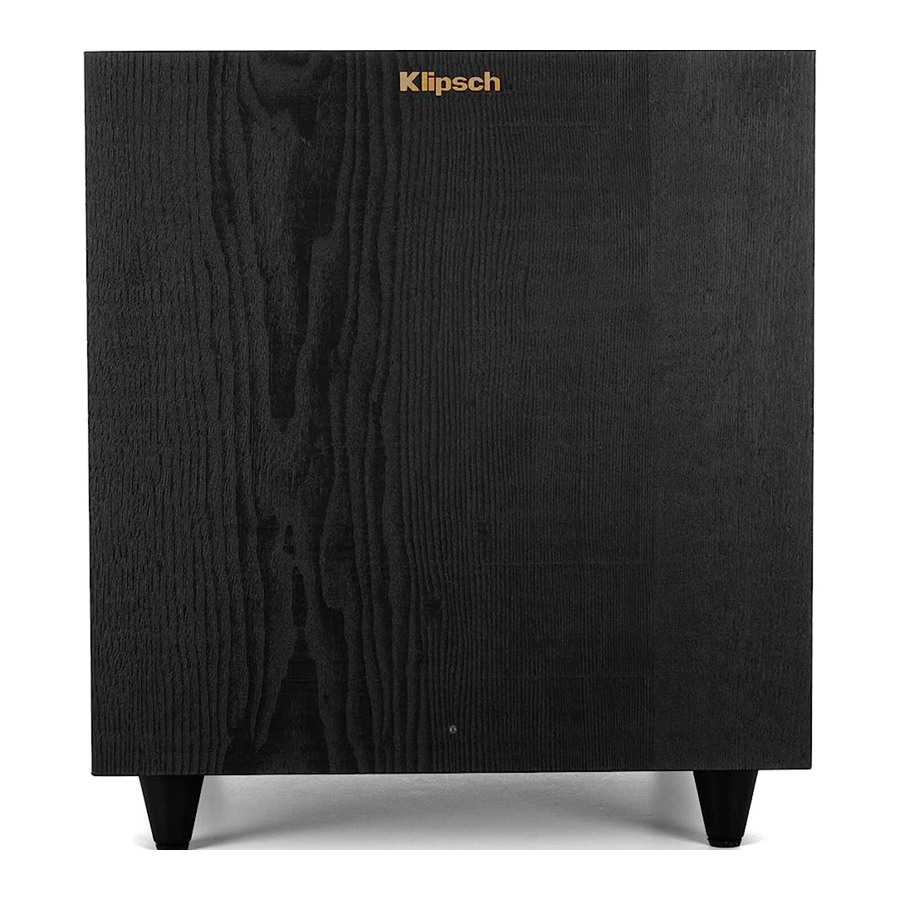

Klipsch R-80SWi - Návod na použitie subwoofera

ÚVOD

REFERENCE _(n): (REFERENCIA _(n):)

1. ŠTANDARD, MERADLO, BODOVÉ HODNOTENIE POUŽÍVANÉ NA POROVNANIE
2. ZOSOBNENIE LEGENDÁRNEHO ZVUKU KLIPSCH

HLASNO A HRDO OD ROKU 1946
V roku 1946 Paul W. Klipsch spôsobil revolúciu v audio priemysle vytvorením našej patentovanej horny technológie a akustických princípov, ktoré sú hnacou silou nášho vysoko uznávaného charakteristického zvuku.

Dnes zostávame verní vízii PWK a vkladáme lepšiu časť storočia driny a geniality do každého produktu, ktorý vyrábame. Tieto reproduktory sú výsledkom našej posadnutosti dokonalým zvukom. Zažite silu, detaily a emócie Klipsch Reference. Sme strážcovia zvuku^®.

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

1. PREČÍTAJTE si tieto pokyny.
2. USCHOVAJTE si tieto pokyny.
3. DBAJTE na všetky varovania.
4. DODRŽUJTE všetky pokyny.
5. NEPOUŽÍVAJTE tento prístroj v blízkosti vody.
6. ČISTITE IBA suchou handričkou.
7. NEBLOKUJTE žiadne vetracie otvory. Inštalujte v súlade s pokynmi výrobcu.
8. NEINŠTALUJTE v blízkosti zdrojov tepla, ako sú radiátory, ohrievače, kachle alebo iné zariadenia (vrátane zosilňovačov), ktoré produkujú teplo.
9. POUŽÍVAJTE IBA príslušenstvo/príslušenstvo špecifikované výrobcom.
10. POUŽÍVAJTE IBA s vozíkom, stojanom, trojnožkou, držiakom alebo stolíkom špecifikovaným výrobcom alebo predávaným so zariadením. Ak sa používa vozík, buďte opatrní pri presúvaní kombinácie vozík/zariadenie, aby ste predišli zraneniu v dôsledku prevrátenia.
11. Nevystavujte tento prístroj kvapkajúcej alebo striekajúcej vode a zabezpečte, aby sa na prístroj neumiestňovali žiadne predmety naplnené tekutinami, ako sú vázy.

Výkričník v rovnostrannom trojuholníku má upozorniť používateľa na prítomnosť dôležitých prevádzkových a údržbových (servisných) pokynov v literatúre priloženej k produktu.

Blesk so symbolom šípky v rovnostrannom trojuholníku má upozorniť používateľa na prítomnosť neizolovaného "nebezpečného napätia" v kryte produktu, ktoré môže byť dostatočne veľké na to, aby predstavovalo riziko úrazu elektrickým prúdom pre osoby.

Aby ste znížili riziko požiaru alebo úrazu elektrickým prúdom, nevystavujte tento prístroj dažďu alebo vlhkosti.

Na výrobok by sa nemali umiestňovať žiadne zdroje otvoreného ohňa — ako napríklad sviečky —.

INŠPEKCIA

Chceme, aby váš nový systém reproduktorov vyzeral rovnako dobre, ako keď opustil továreň! Skontrolujte ihneď, či nedošlo k poškodeniu pri preprave. Starostlivo vybaľte svoj nový systém reproduktorov a overte si komponenty podľa baliaceho listu. V extrémnych prípadoch mohlo dôjsť k poškodeniu položiek počas prepravy. Ak zistíte akékoľvek poškodenie, informujte doručovaciu službu a predajcu, u ktorého bol systém zakúpený. Požiadajte o kontrolu a postupujte podľa ich pokynov na vyhodnotenie. Nezabudnite si uschovať originálnu prepravnú škatuľu produktu.

STAROSTLIVOSŤ A ČISTENIE

Vaše reproduktory majú odolnú povrchovú úpravu, ktorá by mala vyžadovať iba suché utieranie prachu alebo čistenie suchou handričkou. Vyhnite sa používaniu abrazívnych alebo rozpúšťadlových čistiacich prostriedkov a agresívnych detergentov. Kefový nástavec vášho vysávača by mal odstrániť všetok prach z mriežok vašich reproduktorov.

REGISTRÁCIA

Zaregistrujte svoj produkt online na www.klipsch.com/register

• Buďte informovaní o nových produktoch a akciách.
• Vaše osobné údaje nebudú nikdy ďalej predávané.
• Tieto registračné informácie sa nepoužívajú na účely záruky.
• Uschovajte si potvrdenie o kúpe pre prípadné reklamácie.

UMIESTNENIE VÁŠHO REFERENČNÉHO SUBWOOFERA

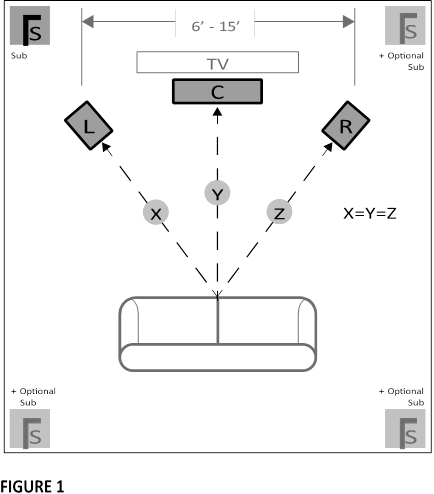

Aktívne subwoofery Klipsch sú navrhnuté tak, aby reprodukovali hlboké basy a poskytovali dopad, ktorý oživí vaše filmy a hudbu. Pre optimálny výkon umiestnite subwoofer do rohu miestnosti na rovnakej stene ako reproduktory predného kanála. (pozri obrázok 1). Upozorňujeme, že umiestnenie v miestnosti môže mať dramatický vplyv na výkon vášho aktívneho subwoofera. Rohové umiestnenie, ako je uvedené vyššie, zvýši množstvo basového výstupu, zatiaľ čo umiestnenie subwoofera pozdĺž stredu steny alebo v miestnosti zníži množstvo basového výstupu. Experimentujte s rôznymi možnosťami umiestnenia a nastaveniami ovládania, aby ste našli to, ktoré najlepšie vyhovuje vašej konkrétnej miestnosti a vkusu. Pri výbere umiestnenia subwoofera majte na pamäti, že budete musieť pripojiť vstavaný zosilňovač subwoofera do elektrickej zásuvky.

UMIESTNENIE REPRODUKTOROV V OBLASTI POČÚVANIA

SUBWOOFER

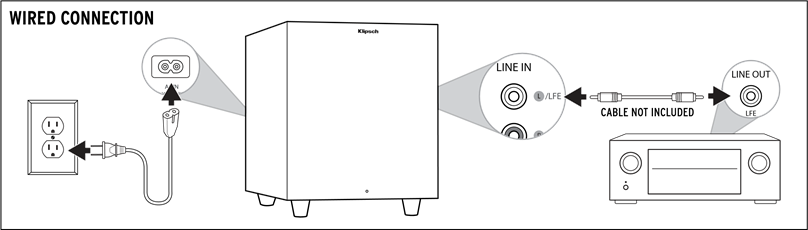

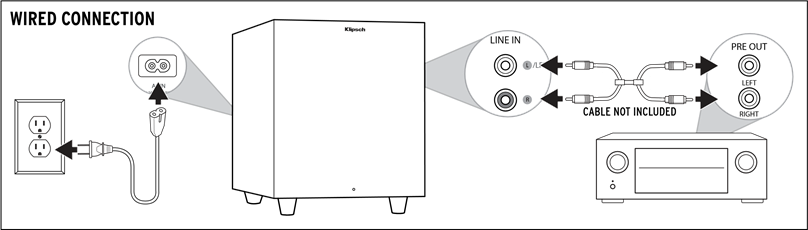

Pred vykonaním akýchkoľvek pripojení sa uistite, že je subwoofer odpojený od elektrickej zásuvky. V prípade absencie výstupu subwoofera na vašom prijímači (ak je k dispozícii) k ľavému/LFE a pravému vstupu na subwooferi.

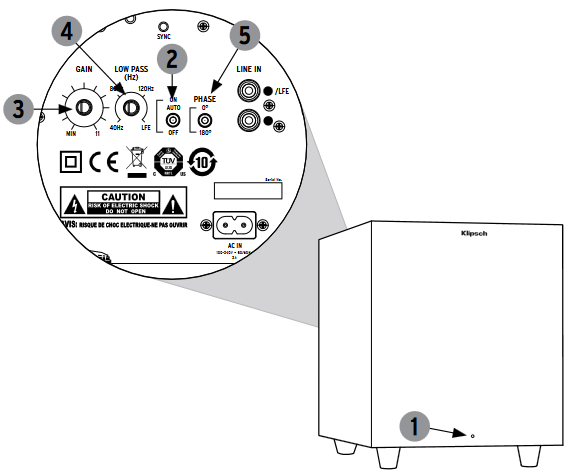

1. INDIKÁTOR NAPÁJANIA LED: Táto LED dióda, ktorá sa nachádza na prednej ozvučnici, indikuje prevádzkový stav vstavaného zosilňovača. LED dióda sa rozsvieti na zeleno, keď je zosilňovač zapnutý a prijíma signál. Ak je LED dióda tmavá a nesvieti, zosilňovač je vypnutý. Viac informácií o ovládacích prvkoch uvedených v tomto návode a o správe basov nájdete u svojho predajcu alebo na stránke www.klipsch.com
2. VYPÍNAČ NAPÁJANIA: Keď je tento prepínač v polohe "ON/AUTO" (zapnuté/automaticky), subwoofer sa automaticky "zapne", keď zaznamená signál. Automaticky prejde do "pohotovostného režimu" po 15-20 minútach bez signálu. Keď je tento prepínač v polohe "OFF" (vypnuté), subwoofer zostane "vypnutý", kým sa prepínač manuálne neprepne späť do polohy "ON/AUTO" (zapnuté/automaticky).
3. GAIN: (ZISK:) Ak je váš subwoofer pripojený k výstupu subwoofera priestorového prijímača, najprv nastavte ovládač úrovne hlasitosti subwoofera v prijímači do polohy "v polovici" alebo "0 dB". Potom zvýšte hlasitosť (alebo zisk) subwoofera, kým sa úroveň hlasitosti subwoofera nevyrovná výstupu vašich hlavných reproduktorov. Po dokončení tohto nastavenia bude ovládač hlasitosti na hlavnom zosilňovači alebo predzosilňovači vášho systému ovládačom hlasitosti pre váš subwoofer aj reproduktory. Ak je váš subwoofer pripojený k výstupom L/R predzosilňovača prijímača, v tomto prijímači nebude žiadna hlasitosť subwoofera, ktorú by ste mali nastaviť pred nastavením ovládača zisku subwoofera.
4. OVLÁDANIE "LOWPASS": Zvolený bod prechodu určuje, kde sa nízke basové frekvencie "odovzdávajú" z reproduktorov do subwoofera. Ak nastavujete bod prechodu v prijímači, otočte gombík Lowpass Filter (nízkopriepustný filter) na subwooferi do najvzdialenejšieho bodu vpravo (160 Hz). Nastavte bod prechodu na základe veľkosti hlavných ľavých/pravých reproduktorov, ktoré používate v systéme. Vo všeobecnosti platí, že pre väčšie podlahové reproduktory nastavte bod prechodu medzi 50 Hz - 90 Hz. Ak používate malé regálové reproduktory alebo "satelitné" reproduktory pre hlavné reproduktory, nastavte bod prechodu medzi 90 Hz - 150 Hz. Čím menší je reproduktor, tým vyššie je nastavenie, kým sa basové frekvencie dobre neprelínajú medzi reproduktormi a subwooferom, keď je váš systém úplne zapojený. Ak váš prijímač nemá nastavenie bodu prechodu, nastavte namiesto toho Lowpass Filter (nízkopriepustný filter) na subwooferi v rámci rovnakých odporúčaných nastavení (ďalšie informácie o nastavení reproduktorov nájdete v návode na obsluhu prijímača).
5. "PHASE" (FÁZA) 0/180: Tento ovládač sa používa na akustické prispôsobenie výstupu subwoofera vašim hlavným reproduktorom. Vyberte polohu 0˚ alebo 180˚, v ktorej má váš subwoofer väčší výstup v mieste počúvania.
