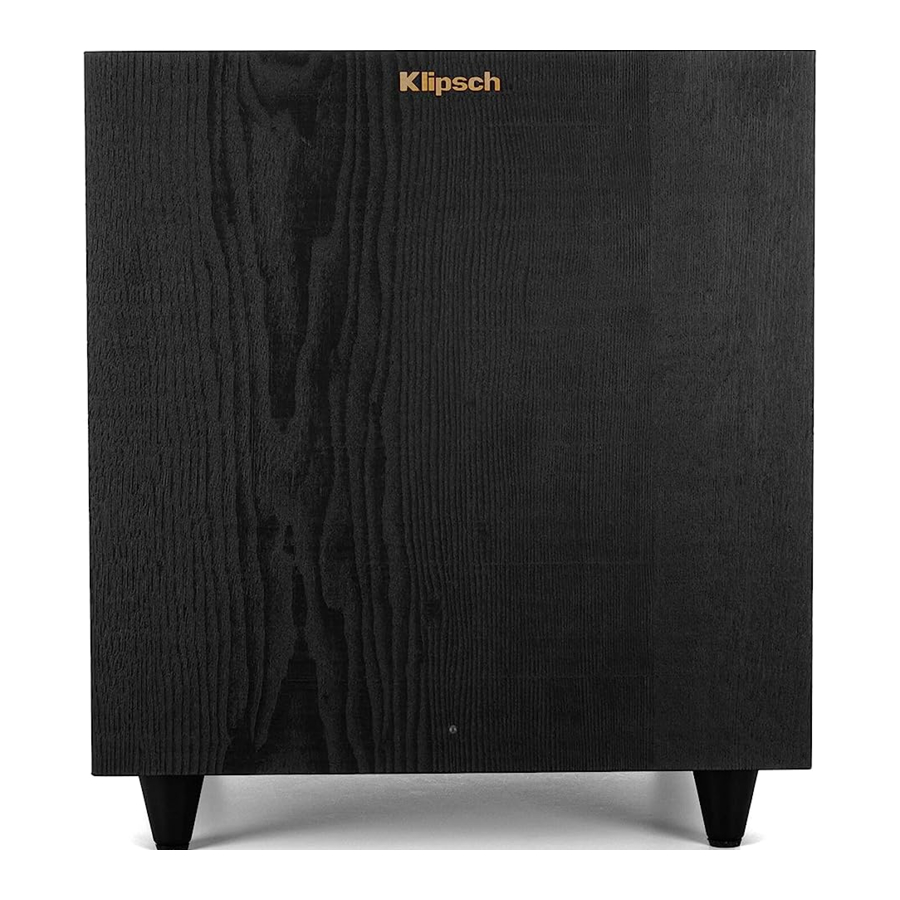

Klipsch R-80SWi - žemų dažnių garsiakalbio vadovas

ĮVADAS

REFERENCE _(n): (ATSKAITOS TAŠKAS)

1. STANDARTAS, ETALONAS, TAŠKAS, NAUDOJAMAS PALYGINIMUI
2. LEGENDINIO KLIPSCH GARSO ĮKŪNYMAS

GARSIAI IR IŠDIDŽIAI NUO 1946 M.
1946 m. Paulas W. Klipschas (Paul W. Klipsch) sukėlė revoliuciją garso pramonėje, sukūręs patentuotą ragų technologiją ir akustinius principus, kurie yra varomoji jėga už mūsų labai pripažinto firminio garso.

Šiandien mes liekame ištikimi PWK vizijai ir į kiekvieną savo gaminį sudedame geriausią šimtmečio vertės prakaitą ir genialumą. Šie garsiakalbiai yra mūsų apsėdimo tuo auraliniu tobulumu rezultatas. Patirkite Klipsch Reference galią, detalumą ir emocijas. Mes esame Garso saugotojai^®.

SVARBIOS SAUGOS INSTRUKCIJOS

1. PERSKAITYKITE šias instrukcijas.
2. IŠSAUGOKITE šias instrukcijas.
3. ATSIŽVELKITE į visus įspėjimus.
4. VYKDYKITE visas instrukcijas.
5. NENAUDOKITE šio aparato šalia vandens.
6. VALYKITE TIK sausa šluoste.
7. NEUŽDENKITE jokių ventiliacijos angų. Montuokite pagal gamintojo instrukcijas.
8. NEMONTUOKITE šalia jokių šilumos šaltinių, tokių kaip radiatoriai, šildytuvai, viryklės ar kiti aparatai (įskaitant stiprintuvus), kurie gamina šilumą.
9. NAUDOKITE TIK gamintojo nurodytus priedus/priedus.
10. NAUDOKITE TIK su gamintojo nurodytu arba kartu su aparatu parduodamu vežimėliu, stovu, trikoju, laikikliu arba stalu. Kai naudojamas vežimėlis, būkite atsargūs perkeldami vežimėlio/aparato derinį, kad išvengtumėte sužalojimų dėl apvirtimo.
11. SAUGOKITE šį aparatą nuo lašėjimo ar purslų ir įsitikinkite, kad ant aparato nėra indų su skysčiais, pavyzdžiui, vazų.

Šauktukas lygiakraščiame trikampyje skirtas įspėti naudotoją apie svarbias naudojimo ir priežiūros (aptarnavimo) instrukcijas, pateiktas kartu su gaminiu.

Žaibo blyksnis su rodyklės galvutės simboliu lygiakraščiame trikampyje skirtas įspėti naudotoją apie neizoliuotą "pavojingą įtampą" gaminio korpuse, kuri gali būti pakankamai didelė, kad sukeltų elektros smūgio pavojų žmonėms.

Norėdami sumažinti gaisro arba elektros smūgio riziką, nelaikykite šio aparato lietuje ar drėgmėje.

Ant gaminio negalima dėti atviros liepsnos šaltinių — pavyzdžiui, žvakių —.

PATIKRINIMAS

Mes norime, kad jūsų nauja garsiakalbių sistema atrodytų taip pat gerai, kaip ir išvežant iš gamyklos! Prašome nedelsiant patikrinti, ar nėra pažeidimų transportuojant. Atsargiai išpakuokite naują garsiakalbių sistemą ir patikrinkite komponentus pagal pakuotės sąrašą. Ekstremaliomis aplinkybėmis daiktai galėjo būti pažeisti transportuojant. Jei aptinkate kokių nors pažeidimų, praneškite pristatymo tarnybai ir pardavėjui, iš kurio įsigijote sistemą. Pateikite prašymą atlikti patikrinimą ir vadovaukitės jų instrukcijomis dėl įvertinimo. Būtinai išsaugokite originalią gaminio siuntimo dėžę.

PRIEŽIŪRA IR VALYMAS

Jūsų garsiakalbiai turi patvarią apdailą, kuri turėtų būti valoma tik sausu dulkių valymu arba sausa šluoste. Venkite naudoti abrazyvinius arba tirpiklius turinčius valiklius ir stiprius ploviklius. Jūsų dulkių siurblio šepetėlio priedas turėtų pašalinti visas dulkes nuo garsiakalbių grotelių.

REGISTRACIJA

Užregistruokite savo produktą internetu adresu www.klipsch.com/register

• Sekite naujienas apie naujus produktus ir akcijas.
• Jūsų asmeninė informacija niekada nebus perparduota.
• Ši registracijos informacija nenaudojama garantijos tikslais.
• Prašome išsaugoti savo kvitą dėl pretenzijų dėl garantijos.

REFERENCE ŽEMŲ DAŽNIŲ GARSIAKALBIO PADĖTIES NUSTATYMAS

Klipsch maitinami žemų dažnių garsiakalbiai yra skirti atkurti gilius žemus dažnius ir suteikti poveikį, kuris atgaivina jūsų filmus ir muziką. Norėdami pasiekti optimalų našumą, pastatykite žemų dažnių garsiakalbį kambario kampe ant tos pačios sienos kaip ir priekinio kanalo garsiakalbiai. (žr. 1 paveikslą). Atkreipkite dėmesį, kad kambario vieta gali turėti didelės įtakos jūsų maitinamo žemų dažnių garsiakalbio veikimui. Padėtis kampe, kaip siūloma aukščiau, padidins žemų dažnių išvesties kiekį, o padėtis žemų dažnių garsiakalbio išilgai sienos vidurio arba kambaryje sumažins žemų dažnių išvesties kiekį. Eksperimentuokite su daugybe skirtingų padėties parinkčių ir valdymo nustatymų, kad rastumėte tą, kuri geriausiai tinka jūsų konkrečiam kambariui ir skoniui. Pasirinkdami žemų dažnių garsiakalbio vietą, atminkite, kad turėsite prijungti įmontuotą žemų dažnių garsiakalbio stiprintuvą prie kintamosios srovės lizdo.

GARSIAKALBIO PADĖTIS KLAUSYMOSI ZONOJE

ŽEMŲ DAŽNIŲ GARSIAKALBIS

Prieš atlikdami bet kokius prijungimus, įsitikinkite, kad žemų dažnių garsiakalbis yra atjungtas nuo kintamosios srovės lizdo. Jei imtuve nėra žemų dažnių garsiakalbio išvesties (jei yra), prijunkite prie kairiojo/LFE ir dešiniojo žemų dažnių garsiakalbio įvesties.

1. MAITINIMO LED: Šis šviesos diodas, esantis priekinėje pertvaroje, rodo įmontuoto stiprintuvo veikimo būseną. Šviesos diodas šviečia žaliai, kai stiprintuvas įjungtas ir gauna signalą. Jei šviesos diodas yra tamsus ir nešviečia, stiprintuvas yra išjungtas. Norėdami gauti daugiau informacijos apie šiame vadove minimus valdiklius ir apie žemų dažnių valdymą, kreipkitės į savo pardavėją arba apsilankykite www.klipsch.com
2. MAITINIMO JUNGIKLIS: Kai šis jungiklis yra "ON/AUTO" (ĮJUNGTA/AUTOMATINIS) padėtyje, žemų dažnių garsiakalbis automatiškai įsijungs ("on"), kai pajus signalą. Jis automatiškai persijungs į "standby mode" (budėjimo režimą) po 15-20 minučių, kai nebus signalo. Kai šis jungiklis yra "OFF" (IŠJUNGTA) padėtyje, žemų dažnių garsiakalbis liks "off" (išjungtas), kol jungiklis nebus rankiniu būdu grąžintas į "ON/ AUTO" (ĮJUNGTA/AUTOMATINIS) padėtį.
3. GAIN: (GAIN) Jei jūsų žemų dažnių garsiakalbis yra prijungtas prie erdvinio imtuvo žemų dažnių garsiakalbio išvesties, pirmiausia nustatykite žemų dažnių garsiakalbio garsumo lygio valdiklį imtuve į "half way" (pusę kelio) arba "0 dB" padėtį. Tada padidinkite žemų dažnių garsiakalbio garsumą (arba stiprinimą), kol žemų dažnių garsiakalbio garsumo lygis atitiks jūsų pagrindinių garsiakalbių išvestį. Kai šis nustatymas bus baigtas, jūsų sistemos pagrindinio stiprintuvo arba priešstiprintuvo garsumo valdiklis bus jūsų žemų dažnių garsiakalbio ir garsiakalbių garsumo valdiklis kartu. Jei jūsų žemų dažnių garsiakalbis yra prijungtas prie imtuvo L/R Pre-Amp išvesčių, tame imtuve nebus žemų dažnių garsiakalbio garsumo, kurį reikėtų nustatyti prieš nustatant žemų dažnių garsiakalbio stiprinimo valdiklį.
4. "LOWPASS" CONTROL: ("ŽEMO DAŽNIO" VALDYMAS): Pasirinktas atskyrimo taškas nustato, kur žemi žemų dažnių dažniai yra "perduodami" iš garsiakalbių į žemų dažnių garsiakalbį. Jei nustatote atskyrimo tašką imtuve, pasukite žemų dažnių filtro rankenėlę ant žemų dažnių garsiakalbio į tolimiausią tašką dešinėje (160Hz). Nustatykite atskyrimo tašką pagal pagrindinių kairiojo/dešiniojo garsiakalbių, kuriuos naudojate sistemoje, dydį. Paprastai didesniems, ant grindų statomiems garsiakalbiams nustatykite atskyrimo tašką tarp 50Hz-90Hz. Jei pagrindiniams garsiakalbiams naudojate mažus knygų lentynos arba "satellite" (palydovinius) garsiakalbius, nustatykite atskyrimo tašką tarp 90Hz-150Hz. Kuo mažesnis garsiakalbis, tuo aukštesnis nustatymas, kol žemi dažniai gerai susimaišo tarp garsiakalbių ir jūsų žemų dažnių garsiakalbio, kai jūsų sistema bus visiškai prijungta. Jei jūsų imtuvas neturi atskyrimo taško nustatymo, nustatykite žemų dažnių filtrą ant žemų dažnių garsiakalbio tose pačiose rekomenduojamose nuostatose (žr. imtuvo vadovą, kad gautumėte papildomos informacijos apie garsiakalbių nustatymą).
5. "PHASE" 0/180: ("FAZĖ" 0/180): Šis valdiklis naudojamas akustiniam žemų dažnių garsiakalbio išvesties suderinimui su pagrindiniais garsiakalbiais. Pasirinkite padėtį 0˚ arba 180˚, kurioje jūsų žemų dažnių garsiakalbis turi daugiau išvesties klausymosi vietoje.
