Klipsch Sub-12 - žemų dažnių garsiakalbio vadovas

Turinys

1 SVARBIOS SAUGOS INSTRUKCIJOS
2 SYNERGY SERIES ŽEMŲ DAŽNIŲ GARSIAKALBIO PADĖTIES NUSTATYMAS
3 JUNGTYS IR VALDIKLIAI
4 ŽEMŲ DAŽNIŲ GARSIAKALBIO PRIEŽIŪRA IR VALYMAS
5 STEREO PADĖTIES NUSTATYMAS

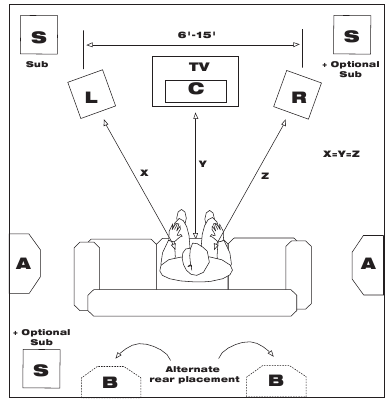

6 ERDVINIS GARSAS LCR IR GALINIAI GARSIAKALBIAI
7 ŽEMO LYGIO JUNGTYS
8 AUKŠTO LYGIO JUNGTYS
9 Nuorodos
10 Atsisiųsti instrukciją
11 Kitomis kalbomis

SVARBIOS SAUGOS INSTRUKCIJOS

PERSKAITYKITE šias instrukcijas.
IŠSAUGOKITE šias instrukcijas.
ATSIŽVELKITE į visus įspėjimus.
VYKDYKITE visas instrukcijas.
NENAUDOKITE šio įrenginio šalia vandens.
VALYKITE TIK sausa šluoste.
NEUŽDENKITE jokių ventiliacijos angų. Įrenkite pagal gamintojo instrukcijas.
NENAUDOKITE šalia jokių šilumos šaltinių, tokių kaip radiatoriai, šildytuvai, viryklės ar kiti įrenginiai (įskaitant stiprintuvus), kurie skleidžia šilumą.
NEPAŽEISKITE poliarizuoto arba įžeminimo tipo kištuko saugos funkcijos. Poliarizuotas kištukas turi du kontaktus, iš kurių vienas yra platesnis už kitą. Įžeminimo tipo kištukas turi du kontaktus ir trečią įžeminimo kontaktą. Platesnis kontaktas arba trečias kontaktas yra skirti jūsų saugumui. Jei pateiktas kištukas netelpa į jūsų lizdą, kreipkitės į elektriką, kad pakeistų pasenusį lizdą.
SAUGOKITE maitinimo laidą, kad ant jo nebūtų užlipama arba jis nebūtų užspaudžiamas, ypač prie kištukų, patogių lizdų ir toje vietoje, kur jis išeina iš įrenginio.
NAUDOKITE TIK gamintojo nurodytus priedus/aksesuarus.
NAUDOKITE tik su vežimėliu, stovu, trikoju, laikikliu arba stalu, nurodytu gamintojo arba parduodamu kartu su įrenginiu. Kai naudojamas vežimėlis, būkite atsargūs perkeldami vežimėlio/įrenginio derinį, kad išvengtumėte sužalojimų dėl apvirtimo.
ATJUNKITE šį įrenginį nuo elektros tinklo per perkūniją arba kai jis nenaudojamas ilgą laiką.
PATIKĖKITE visus remonto darbus kvalifikuotam aptarnavimo personalui. Aptarnavimas reikalingas, kai įrenginys buvo kaip nors pažeistas, pvz., pažeistas maitinimo laidas arba kištukas, į įrenginį išsiliejo skystis arba įkrito daiktai, įrenginys buvo veikiamas lietaus ar drėgmės, neveikia normaliai arba buvo numestas.

Šis simbolis rodo, kad literatūroje, pridedamoje prie šio įrenginio, yra svarbių naudojimo ir priežiūros instrukcijų.

Šis simbolis rodo, kad šiame įrenginyje yra pavojinga įtampa, kelianti elektros smūgio riziką.

Kad sumažintumėte gaisro arba elektros smūgio riziką, nelaikykite šio įrenginio lietuje ar drėgmėje. Produktas neturi būti veikiamas lašančio ir purslančio vandens, o ant produkto negalima dėti jokių skysčiais pripildytų daiktų, pavyzdžiui, gėlių vazos.

Įtampa šioje įrangoje kelia pavojų gyvybei. Viduje nėra dalių, kurias galėtų aptarnauti naudotojas.
Patikėkite visus remonto darbus kvalifikuotam aptarnavimo personalui.

Pakeitimai arba modifikacijos, kurių gamintojas aiškiai nepatvirtino, gali panaikinti naudotojo teisę naudoti šį įrenginį.

SYNERGY SERIES ŽEMŲ DAŽNIŲ GARSIAKALBIO PADĖTIES NUSTATYMAS

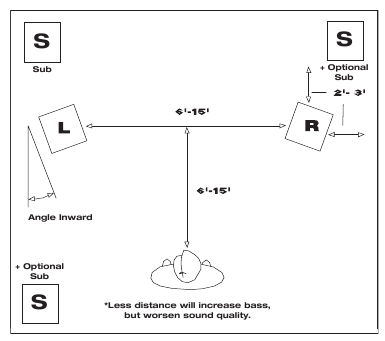

Klipsch žemų dažnių garsiakalbiai yra skirti atkurti gilius žemus dažnius ir suteikti poveikį, kuris atgaivina jūsų filmus ir muziką. Norėdami pasiekti optimalų veikimą, pastatykite žemų dažnių garsiakalbį kambario kampe ant tos pačios sienos kaip ir priekinio kanalo garsiakalbiai (žr. 1 ir 2 paveikslus). Atminkite, kad kambario padėtis gali turėti didelės įtakos jūsų žemų dažnių garsiakalbio veikimui. Padėtis kampe, kaip siūloma aukščiau, padidins žemų dažnių išvesties kiekį, o žemų dažnių garsiakalbio padėjimas išilgai sienos vidurio arba kambario viduryje sumažins žemų dažnių išvesties kiekį. Eksperimentuokite su įvairiomis padėties nustatymo galimybėmis ir valdymo nustatymais, kad rastumėte tą, kuri geriausiai tinka jūsų konkrečiam kambariui ir skoniui. Renkantis žemų dažnių garsiakalbio vietą, atminkite, kad turėsite prijungti įmontuotą žemų dažnių garsiakalbio stiprintuvą prie kintamosios srovės maitinimo lizdo.

JUNGTYS IR VALDIKLIAI

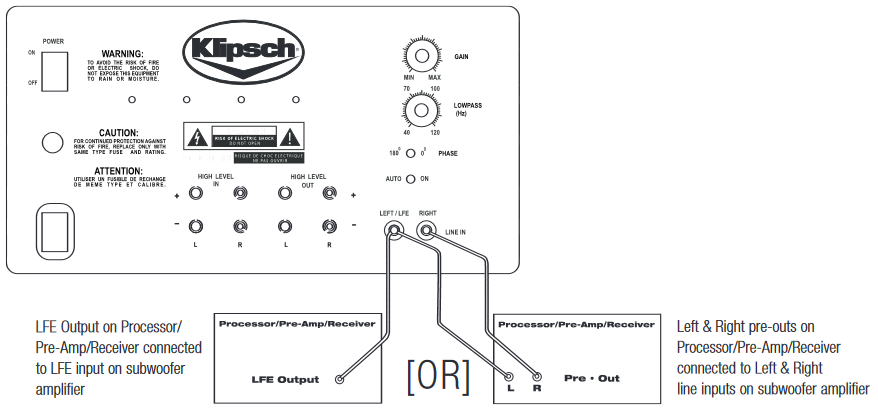

Optimalios jungtys – Klipsch Synergy žemų dažnių garsiakalbius galima prijungti prie elektronikos žemų dažnių garsiakalbio išvesties per RCA lizdo įvestis ("LINE IN") žemų dažnių garsiakalbio galiniame skydelyje (žr. 3 paveikslą). Tai gali būti vietoje įprastų garsiakalbio laido jungčių ("HIGH LEVEL IN"). Norėdami gauti daugiau informacijos apie šiame vadove minimus valdiklius ir apie žemų dažnių valdymą, kreipkitės į savo pardavėją arba apsilankykite www.klipsch.com.

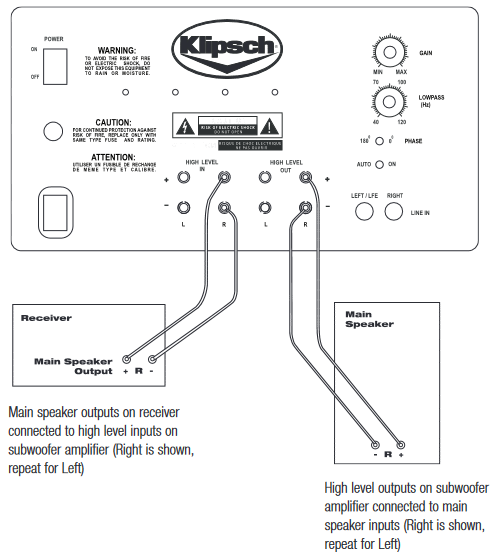

Įprastos garsiakalbio laido jungtys – naudodami 16 AWG arba didesnį garsiakalbio laidą, prijunkite RAUDONĄ "teigiamą" (+) savo stiprintuvo KAIRIOJO kanalo gnybtą prie RAUDONO (+) savo žemų dažnių garsiakalbio KAIRIOJO kanalo įvesties gnybto ("HIGH LEVEL IN"). Prijunkite JUODĄ "neigiamą" (-) savo stiprintuvo KAIRIOJO kanalo gnybtą prie JUODO "neigiamo" (-) savo žemų dažnių garsiakalbio KAIRIOJO kanalo įvesties gnybto ("HIGH LEVEL IN"). Pakartokite šią procedūrą, kad prijungtumėte savo stiprintuvo DEŠINĮJĮ kanalą prie savo žemų dažnių garsiakalbio DEŠINIOJO kanalo įvesties (žr. 4 paveikslą). Pasirūpinkite, kad jokie pliki laidai nuo jokių jungčių neliestų jokių kitų gnybtų, nes tai gali sukelti trumpąjį jungimą ir sugadinti jūsų įrangą.

"HIGH LEVEL OUT" – tai perduoda "HIGH LEVEL IN" signalą į jūsų kairįjį ir dešinįjį garsiakalbius, pašalinus dažnius, žemesnius nei 100 Hz.

"LINE IN/LFE" – šią įvestį filtruoja įmontuotas "LOW PASS" (LP) krosoveris ir ji yra skirta kaip bendrosios paskirties įvestis žemų dažnių garsiakalbiui. Ji priima jūsų skaitmeninės erdvinio garso elektronikos LFE signalo išvestį.

"LOW PASS" (LP) CROSSOVER – krosoveris leidžia vartotojui pasirinkti viršutinį žemų dažnių garsiakalbio dažnio atjungimą. Dažnį galima pasirinkti nuo 40 iki 120 Hz. Dažniai, viršijantys nustatytą lygį, yra filtruojami, todėl galite suderinti žemų dažnių garsiakalbio išvestį su pagrindinių garsiakalbių išvestimi.

"GAIN" (PRIEAUGIS) – šis valdiklis veikia kaip bendras žemų dažnių garsiakalbio garsumo valdiklis. Jis naudojamas žemų dažnių garsiakalbio išvesties lygiui suderinti su pagrindinių garsiakalbių lygiu.

"PHASE" (FAZĖ) 0/180 – šis valdiklis naudojamas akustiniam žemų dažnių garsiakalbio išvesties suderinimui su pagrindiniais garsiakalbiais. Pasirinkite padėtį, arba 0˚, arba 180˚, kurioje jūsų žemų dažnių garsiakalbis turi daugiau išvesties klausymo vietoje.

"POWER" (MAITINIMAS) ON/OFF (ĮJUNGTA/IŠJUNGTA) – "ON" (ĮJUNGTA) padėtyje žemų dažnių garsiakalbis nuolat liks "on" (įjungtas) arba gali įsijungti

ir "off" (išsijungti) automatiškai, kai įjungta "AUTO/ON" grandinė (žr. "AUTO/ON"). "OFF" (IŠJUNGTA) padėtyje žemų dažnių garsiakalbis liks "off" (išjungtas), kol jungiklis rankiniu būdu nebus vėl perjungtas į "ON" (ĮJUNGTA) padėtį.

AUTO/ON – kai pagrindinis "POWER" (MAITINIMAS) ON/OFF (ĮJUNGTA/IŠJUNGTA) jungiklis yra "OFF" (IŠJUNGTA) padėtyje, šis jungiklis neturi jokios įtakos žemų dažnių garsiakalbiui. Kai pagrindinis "POWER ON/OFF" (MAITINIMAS ĮJUNGTA/IŠJUNGTA) jungiklis yra "ON" (ĮJUNGTA) padėtyje, šis jungiklis leidžia įjungti automatinę grandinę. Kai šis jungiklis yra "AUTO" padėtyje, žemų dažnių garsiakalbis automatiškai įsijungs "on" (įsijungs), kai pajus signalą. Jis automatiškai išsijungs "off" (išsijungs) po 20 minučių be signalo. Kai šis jungiklis yra "ON" (ĮJUNGTA) padėtyje, žemų dažnių garsiakalbis liks "on" (įjungtas), kol "POWER" (MAITINIMAS) ON/OFF (ĮJUNGTA/IŠJUNGTA) jungiklis yra "ON" (ĮJUNGTA) padėtyje.

LED indikatorius – Klipsch Synergy žemų dažnių garsiakalbiai turi LED lemputę priekinio skydelio apačioje, kuri rodo įmontuoto stiprintuvo būseną. LED lemputė šviečia raudonai, kai stiprintuvas yra budėjimo režime, ir mėlynai, kai stiprintuvas yra įjungtas ir gauna signalą.

ŽEMŲ DAŽNIŲ GARSIAKALBIO PRIEŽIŪRA IR VALYMAS

Jūsų žemų dažnių garsiakalbis turi patvarią vinilo apdailą, kuriai turėtų pakakti tik sauso valymo dulkėmis arba valymo sausa šluoste. Venkite naudoti abrazyvinius arba tirpiklio pagrindu pagamintus valiklius ir stiprius ploviklius. Šepetėlio antgalis ant jūsų dulkių siurblio turėtų pašalinti visas dulkes nuo jūsų žemų dažnių garsiakalbio korpuso.
