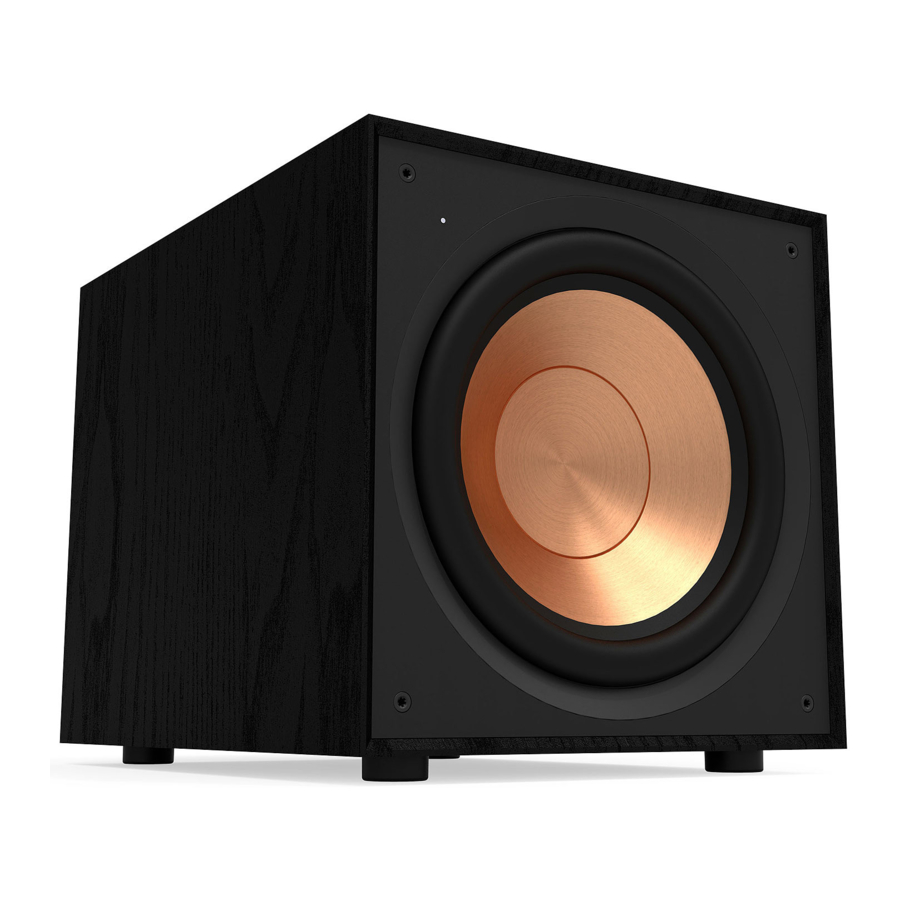

Klipsch R-101SW, R-121SW - Subwoofer instrukcija

REFERENCE ŽEMŲ DAŽNIŲ GARSIAKALBIAI

PATIKRINIMAS

REFERENCE ŽEMŲ DAŽNIŲ GARSIAKALBIO PADĖTIES NUSTATYMAS

Klipsch žemų dažnių garsiakalbiai yra skirti atkurti gilų bosą ir suteikti poveikį, kuris atgaivina jūsų filmus ir muziką. Norėdami pasiekti optimalų našumą, pastatykite žemų dažnių garsiakalbį kambario kampe ant tos pačios sienos kaip ir priekinio kanalo garsiakalbiai (žr. 1 paveikslą). Atminkite, kad kambario padėtis gali turėti didelės įtakos jūsų žemų dažnių garsiakalbio veikimui. Padėtis kampe, kaip siūloma aukščiau, padidins boso išvesties kiekį, o žemų dažnių garsiakalbio pastatymas išilgai sienos vidurio arba kambaryje sumažins boso išvesties kiekį. Eksperimentuokite su įvairiais išdėstymo variantais ir valdymo nustatymais, kad rastumėte tą, kuris geriausiai tinka jūsų konkrečiam kambariui ir skoniui. Renkantis žemų dažnių garsiakalbio vietą, atminkite, kad turėsite prijungti įmontuotą žemų dažnių garsiakalbio stiprintuvą prie kintamosios srovės lizdo.

JUNGTYS IR VALDIKLIAI

Prieš atlikdami bet kokius prijungimus, įsitikinkite, kad žemų dažnių garsiakalbis yra atjungtas nuo kintamosios srovės lizdo.

"LINE IN" (linijos įvestis) jungtis - Dauguma šiuolaikinių erdvinio garso imtuvų (ir išankstinių stiprintuvų) turi linijos lygio žemų dažnių garsiakalbio išvestį, pažymėtą Subwoofer Pre Out, Sub Out, SW Out ir t. t. Jei turite šią išvestį, prijunkite vieną žemų dažnių garsiakalbio kabelio galą prie jos, o kitą kabelio galą prijunkite prie žemų dažnių garsiakalbio linijos įvesties, pažymėtos LEFT/LFE. Šis prijungimas leidžia žemų dažnių garsiakalbiui veikti tiek su muzika, tiek su erdvinio garso filmais (žr. imtuvo instrukciją). Jei imtuve nėra žemų dažnių garsiakalbio išvesties, kaip alternatyvų prijungimą, galite prijungti kairiojo ir dešiniojo kanalų Pre-Amp Outputs (išankstinio stiprintuvo išvestis) iš imtuvo (jei yra) prie kairiosios/LFE ir dešiniosios įvesties žemų dažnių garsiakalbyje.

"LOWPASS" (žemo dažnio) valdiklis - Pasirinktas atskyrimo taškas nustato, kur žemo boso dažniai yra "perduodami" iš garsiakalbių į žemų dažnių garsiakalbį. Jei nustatote atskyrimo tašką imtuve, pasukite Lowpass Filter (žemo dažnio filtro) rankenėlę ant žemų dažnių garsiakalbio į tolimiausią dešinę pusę (160 Hz). Nustatykite atskyrimo tašką pagal pagrindinių kairiojo/dešiniojo garsiakalbių, kuriuos naudojate sistemoje, dydį. Paprastai didesniems, ant grindų statomiems garsiakalbiams nustatykite atskyrimo tašką tarp 50 Hz ir 90 Hz. Jei pagrindiniams garsiakalbiams naudojate mažus knygų lentynos arba "palydovinius" garsiakalbius, nustatykite atskyrimo tašką tarp 90 Hz ir 150 Hz. Kuo mažesnis garsiakalbis, tuo aukštesnis nustatymas, kol boso dažniai gerai susimaišo tarp garsiakalbių ir jūsų žemų dažnių garsiakalbio, kai jūsų sistema bus visiškai prijungta. Jei jūsų imtuvas neturi atskyrimo taško nustatymo, nustatykite Lowpass Filter (žemo dažnio filtrą) ant žemų dažnių garsiakalbio tose pačiose rekomenduojamose nuostatose (daugiau informacijos apie garsiakalbio nustatymą rasite imtuvo instrukcijoje).

Level (lygis) - Jei jūsų žemų dažnių garsiakalbis yra prijungtas prie erdvinio garso imtuvo Subwoofer Output (žemų dažnių garsiakalbio išvesties), pirmiausia nustatykite žemų dažnių garsiakalbio garsumo lygio valdiklį imtuve į "pusę kelio" arba "0 dB" padėtį. Tada padidinkite žemų dažnių garsiakalbio garsumą (arba stiprinimą), kol žemų dažnių garsiakalbio garsumo lygis atitiks pagrindinių garsiakalbių išvestį. Kai šis nustatymas bus baigtas, jūsų sistemos pagrindinio stiprintuvo arba išankstinio stiprintuvo garsumo valdiklis bus jūsų žemų dažnių garsiakalbio ir garsiakalbių garsumo valdiklis kartu. Jei jūsų žemų dažnių garsiakalbis yra prijungtas prie imtuvo L/R PreAmp Outputs (išankstinio stiprintuvo išvesties), tame imtuve nebus žemų dažnių garsiakalbio garsumo, kurį reikėtų nustatyti prieš nustatant žemų dažnių garsiakalbio stiprinimo valdiklį.

"PHASE" (fazė) 0/180 – Šis valdiklis naudojamas akustiniam žemų dažnių garsiakalbio išvesties suderinimui su pagrindiniais garsiakalbiais. Pasirinkite padėtį 0˚ arba 180˚, kurioje jūsų žemų dažnių garsiakalbis turi daugiau išvesties klausymosi padėtyje.

Off/Auto/On (išjungta/automatinis/įjungta) – Kai šis jungiklis yra "AUTO" (automatinė) padėtyje, žemų dažnių garsiakalbis automatiškai įsijungs ("on"), kai pajus signalą. Jis automatiškai persijungs į "standby mode" (budėjimo režimą) po 15-20 minučių be signalo. Kai jungiklis nustatytas į "On" (įjungta) padėtį, žemų dažnių garsiakalbis liks įjungtas, kol nebus rankiniu būdu perjungtas į kitą nustatymą. Kai šis jungiklis yra "OFF" (išjungta) padėtyje, žemų dažnių garsiakalbis liks "off" (išjungtas), kol jungiklis nebus rankiniu būdu vėl įjungtas į "AUTO" (automatinė) arba "ON" (įjungta) padėtį.

Power LED indicator (maitinimo LED indikatorius) - Šis šviesos diodas, esantis priekinėje pertvaroje, rodo įmontuoto stiprintuvo veikimo būseną. Šviesos diodas šviečia žaliai, kai stiprintuvas įjungtas ir gauna signalą. Jei šviesos diodas yra tamsus ir nešviečia, stiprintuvas yra išjungtas. Norėdami gauti daugiau informacijos apie šiame vadove paminėtus valdiklius ir boso valdymą, kreipkitės į savo pardavėją arba apsilankykite www.klipsch.com

LINIJOS LYGIO JUNGTYS

2 PAV.

PRIEŽIŪRA IR VALYMAS

Jūsų žemų dažnių garsiakalbis turi patvarią vinilo apdailą, kurią reikia tik sausai nuvalyti dulkes arba valyti sausa šluoste. Venkite naudoti abrazyvinius arba tirpiklio pagrindu pagamintus valiklius ir stiprius ploviklius. Šepetėlio priedas ant jūsų dulkių siurblio turėtų pašalinti dulkes nuo žemų dažnių garsiakalbio korpuso.

PRODUKTO REGISTRACIJA

Užregistruokite savo produktą internetu adresu www.klipsch.com/register

• Sekite naujienas apie naujus produktus ir akcijas.
• Jūsų asmeninė informacija niekada nebus perparduota.
• Ši registracijos informacija nenaudojama garantijos tikslais.

Išsaugokite pirkimo kvitą garantiniams reikalavimams.
