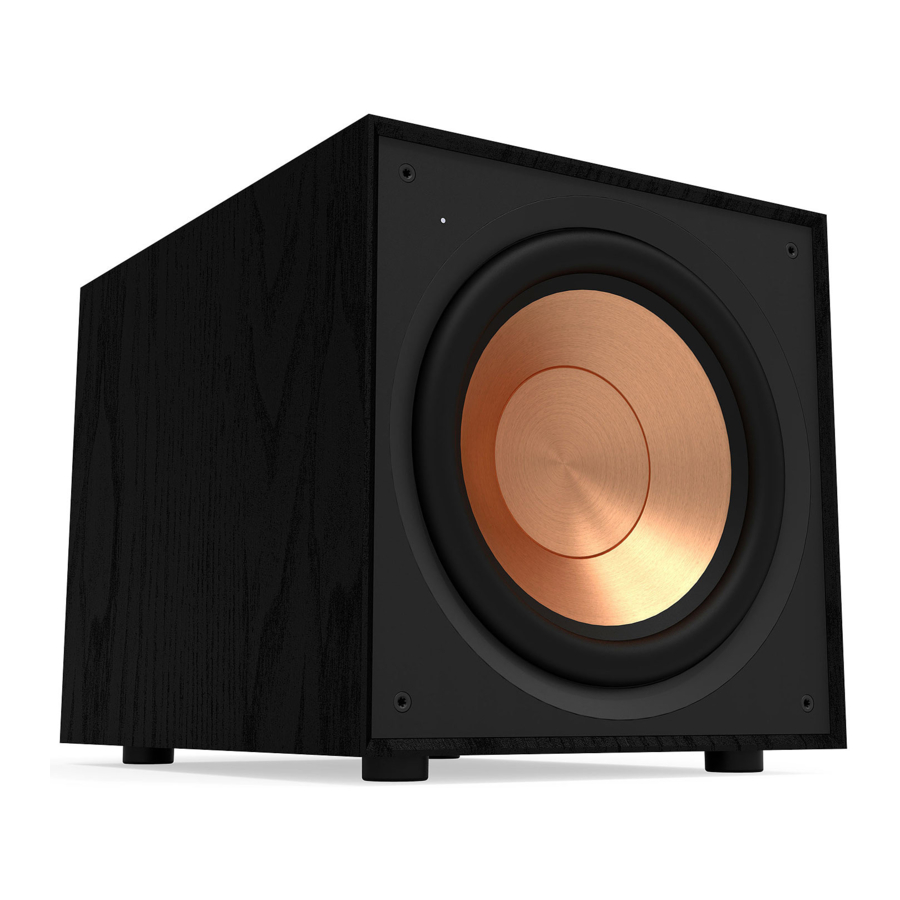

Klipsch R-101SW, R-121SW - Instrukcja obsługi subwoofera

SUBWOOFERY REFERENCE

KONTROLA

UMIESZCZENIE SUBWOOFERA REFERENCE

Subwoofery aktywne Klipsch zostały zaprojektowane do reprodukcji głębokiego basu i zapewnienia efektu, który ożywia filmy i muzykę. Dla uzyskania optymalnej wydajności umieść subwoofer w rogu pomieszczenia na tej samej ścianie, co głośniki kanału przedniego (patrz rysunek 1). Należy pamiętać, że umiejscowienie w pomieszczeniu może mieć znaczący wpływ na wydajność subwoofera aktywnego. Umieszczenie w rogu, jak sugerowano powyżej, zwiększy ilość basu, natomiast umieszczenie subwoofera wzdłuż środka ściany lub na środku pomieszczenia zmniejszy ilość basu. Eksperymentuj z różnymi opcjami umiejscowienia i ustawieniami sterowania, aby znaleźć to, które najlepiej pasuje do Twojego konkretnego pomieszczenia i gustu. Wybierając lokalizację subwoofera, pamiętaj, że będziesz musiał podłączyć wbudowany wzmacniacz subwoofera do gniazdka zasilania prądem zmiennym.

POŁĄCZENIA I ELEMENTY STERUJĄCE

Upewnij się, że subwoofer jest odłączony od gniazdka sieciowego przed wykonaniem jakichkolwiek połączeń.

Połączenie "LINE IN" (Wejście liniowe) - Większość współczesnych amplitunerów surround (i przedwzmacniaczy) posiada wyjście liniowe subwoofera oznaczone jako Subwoofer Pre Out, Sub Out, SW Out itp. Jeśli masz takie wyjście, podłącz jeden koniec kabla subwoofera do niego, a drugi koniec kabla do wejścia liniowego subwoofera oznaczonego jako LEFT/LFE (LEWY/LFE). To połączenie umożliwia subwooferowi pracę zarówno z muzyką, jak i filmami z dźwiękiem przestrzennym (patrz instrukcja obsługi amplitunera). W przypadku braku wyjścia subwoofera w amplitunerze, jako alternatywne podłączenie, możesz podłączyć wyjścia przedwzmacniacza kanału lewego i prawego z amplitunera (jeśli są dostępne) do wejść Left/LFE (Lewy/LFE) i Right (Prawy) w subwooferze.

Regulacja "LOWPASS" (Filtr dolnoprzepustowy) - Wybrany punkt podziału częstotliwości określa, gdzie niskie częstotliwości basowe są "przekazywane" z głośników do subwoofera. Jeśli ustawiasz punkt podziału częstotliwości w amplitunerze, przekręć pokrętło filtra dolnoprzepustowego (Lowpass Filter) na subwooferze do skrajnego prawego położenia (160 Hz). Ustaw punkt podziału częstotliwości w oparciu o rozmiar głównych głośników lewego/prawego, których używasz w systemie. Ogólnie rzecz biorąc, dla większych głośników podłogowych ustaw punkt podziału częstotliwości między 50 Hz a 90 Hz. W przypadku korzystania z małych głośników półkowych lub "satelitarnych" dla głośników głównych, ustaw punkt podziału częstotliwości między 90 Hz a 150 Hz. Im mniejszy głośnik, tym wyższe ustawienie, aż częstotliwości basowe dobrze się zmieszają między głośnikami a subwooferem po całkowitym podłączeniu systemu. Jeśli amplituner nie ma ustawienia punktu podziału częstotliwości, ustaw filtr dolnoprzepustowy (Lowpass Filter) na subwooferze w tych samych zalecanych ustawieniach (patrz instrukcja obsługi amplitunera, aby uzyskać dodatkowe informacje na temat konfiguracji głośników).

Level (Poziom) - Jeśli subwoofer jest podłączony do wyjścia subwoofera w amplitunerze surround, najpierw ustaw regulację poziomu głośności subwoofera w amplitunerze w pozycji "w połowie" lub "0 dB". Następnie zwiększ głośność (lub wzmocnienie) subwoofera, aż poziom głośności subwoofera będzie odpowiadał poziomowi wyjściowemu głośników głównych. Po zakończeniu tej konfiguracji regulacja głośności na głównym wzmacniaczu lub przedwzmacniaczu systemu będzie regulacją głośności zarówno dla subwoofera, jak i głośników. Jeśli subwoofer jest podłączony do wyjść przedwzmacniacza L/R (Lewy/Prawy) amplitunera, w tym amplitunerze nie będzie głośności subwoofera do ustawienia przed ustawieniem regulacji wzmocnienia subwoofera.

"PHASE" (FAZA) 0/180 – Ta regulacja służy do akustycznego dopasowania sygnału wyjściowego subwoofera do głośników głównych. Wybierz pozycję 0˚ lub 180˚, w której subwoofer ma większy sygnał wyjściowy w miejscu odsłuchu.

Off/Auto/On (Wył./Autom./Wł.) – Gdy przełącznik znajduje się w pozycji "AUTO" (Automatyczny), subwoofer automatycznie włączy się ("on") po wykryciu sygnału. Automatycznie przejdzie w "tryb czuwania" ("standby mode") po 15-20 minutach bez sygnału. Gdy przełącznik jest ustawiony w pozycji "On" (Włączony), subwoofer pozostanie włączony, dopóki nie zostanie ręcznie przełączony na inne ustawienie. Gdy przełącznik znajduje się w pozycji "OFF" (Wyłączony), subwoofer pozostanie "wyłączony", dopóki przełącznik nie zostanie ręcznie przestawiony z powrotem w pozycję "AUTO" (Automatyczny) lub "ON" (Włączony).

Power LED indicator (Wskaźnik LED zasilania) - Znajdująca się na przedniej ściance dioda LED wskazuje stan pracy wbudowanego wzmacniacza. Dioda LED świeci na zielono, gdy wzmacniacz jest włączony i odbiera sygnał. Jeśli dioda LED jest ciemna i nie świeci, wzmacniacz jest wyłączony. Aby uzyskać więcej informacji na temat elementów sterujących wymienionych w niniejszej instrukcji oraz na temat zarządzania basami, skontaktuj się ze sprzedawcą lub odwiedź stronę www.klipsch.com

POŁĄCZENIA NA POZIOMIE LINIOWYM

RYSUNEK 2

KONSERWACJA I CZYSZCZENIE

Subwoofer ma trwałe winylowe wykończenie, które powinno wymagać jedynie suchego odkurzania lub czyszczenia suchą szmatką. Należy unikać stosowania ściernych lub rozpuszczalnikowych środków czyszczących i silnych detergentów. Szczotkowa końcówka odkurzacza powinna usunąć kurz z obudowy subwoofera.

REJESTRACJA PRODUKTU

Zarejestruj swój produkt online na stronie www.klipsch.com/register

• Bądź na bieżąco z nowymi produktami i promocjami.
• Twoje dane osobowe nigdy nie zostaną odsprzedane.
• Informacje rejestracyjne nie są wykorzystywane do celów gwarancyjnych.

Prosimy o zachowanie paragonu do celów gwarancyjnych.
