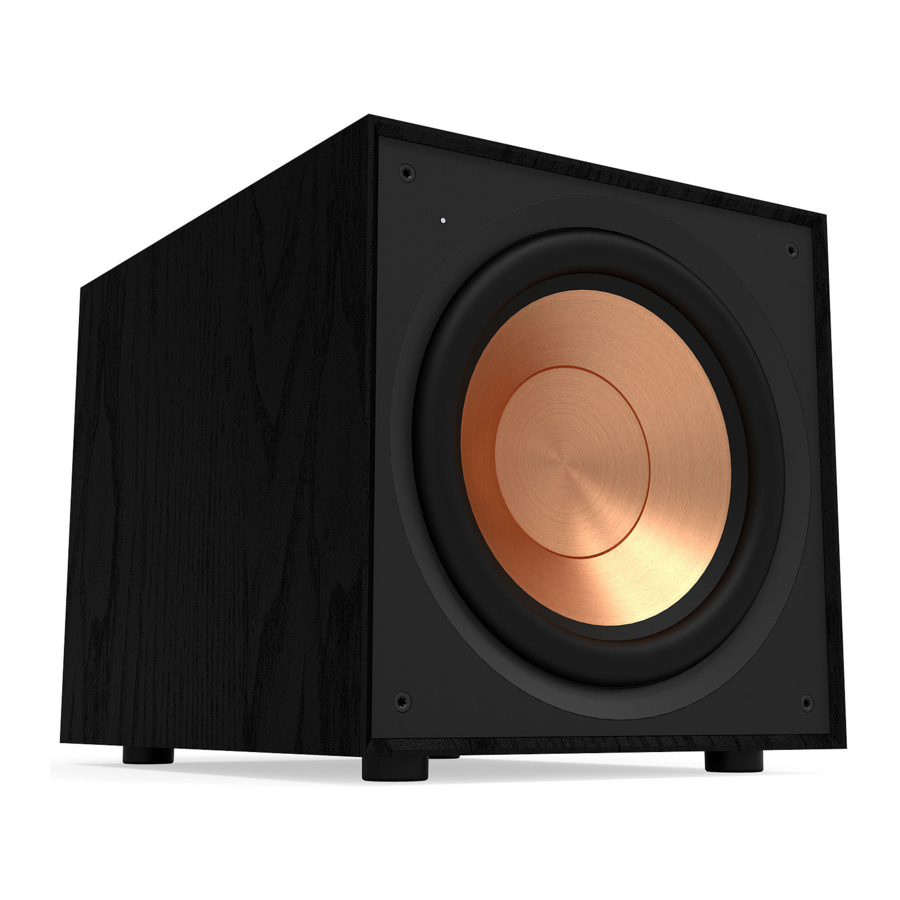

Klipsch R-101SW, R-121SW - Manual del Subwoofer

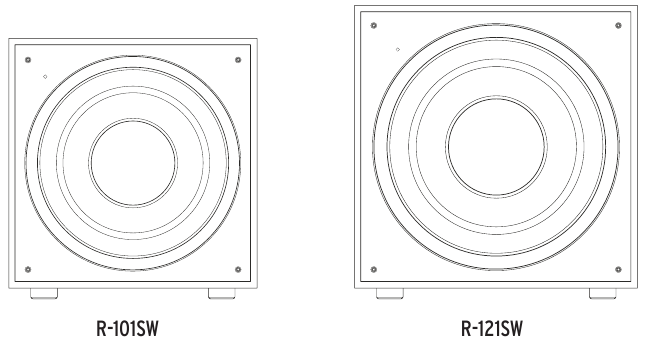

SUBWOOFERS REFERENCE

INSPECCIÓN

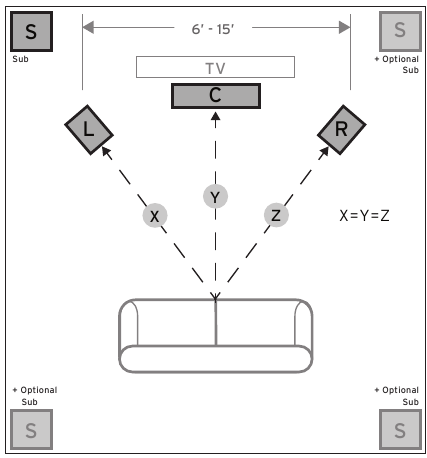

POSICIONAMIENTO DE SU SUBWOOFER REFERENCE

Los subwoofers Klipsch están diseñados para reproducir graves profundos y brindar el impacto que da vida a sus películas y música. Para un rendimiento óptimo, coloque su subwoofer en una esquina de la habitación en la misma pared que los altavoces de su canal frontal (consulte la Figura 1). Tenga en cuenta que la ubicación de la habitación puede tener un efecto dramático en el rendimiento de su subwoofer autoamplificado. La colocación en las esquinas, como se sugiere anteriormente, aumentará la cantidad de salida de graves, mientras que la colocación del subwoofer a lo largo de la mitad de una pared o en la habitación disminuirá la cantidad de salida de graves. Experimente con varias opciones de ubicación y configuraciones de control diferentes para encontrar la que mejor se adapte a su habitación y gusto particulares. Al elegir la ubicación de su subwoofer, tenga en cuenta que deberá conectar el amplificador incorporado del subwoofer a una toma de corriente CA.

CONEXIONES Y CONTROLES

Asegúrese de que el subwoofer esté desenchufado de la toma de corriente CA antes de realizar cualquier conexión.

Conexión "LINE IN" (entrada de línea) - La mayoría de los receptores de sonido envolvente (y preamplificadores) actuales tienen una salida de subwoofer de nivel de línea etiquetada como Subwoofer Pre Out, Sub Out, SW Out, etc. Si tiene esta salida, conecte un extremo de un cable de subwoofer a ella y conecte el otro extremo del cable a la entrada de línea del subwoofer etiquetada como LEFT/LFE (IZQUIERDA/LFE). Esta conexión permite que el subwoofer funcione tanto con música como con películas de sonido envolvente (consulte el manual de su receptor). En ausencia de una salida de subwoofer en su receptor, como una conexión alternativa, puede conectar las salidas de preamplificador de canal izquierdo y derecho de su receptor (si se proporcionan) a las entradas izquierda/LFE y derecha del subwoofer.

Control "LOWPASS" (paso bajo) - El punto de cruce elegido determina dónde las frecuencias de graves bajos se "entregan" de los altavoces al subwoofer. Si configura el punto de cruce en el receptor, gire la perilla del filtro de paso bajo en el subwoofer hasta el punto más alejado a la derecha (160 Hz). Configure el punto de cruce según el tamaño de los altavoces principales izquierdo/derecho que esté utilizando en el sistema. Como regla general, para los altavoces de suelo más grandes, configure el punto de cruce entre 50 Hz y 90 Hz. Si utiliza altavoces de estantería pequeños o "satélite" para los principales, configure el punto de cruce entre 90 Hz y 150 Hz. Cuanto más pequeño sea el altavoz, mayor será la configuración hasta que las frecuencias de graves se mezclen bien entre los altavoces y su subwoofer una vez que su sistema esté completamente conectado. Si su receptor no tiene una configuración de punto de cruce, configure el filtro de paso bajo en el subwoofer en su lugar dentro de las mismas configuraciones recomendadas (consulte el manual del receptor para obtener información adicional sobre la configuración de los altavoces).

Level (Nivel) - Si su subwoofer está conectado a una salida de subwoofer de un receptor de sonido envolvente, primero configure el control de nivel de volumen del subwoofer en el receptor en la posición de "la mitad" o "0 dB". Luego, aumente el volumen (o ganancia) del subwoofer hasta que el nivel de volumen del subwoofer coincida con la salida de sus altavoces principales. Una vez completada esta configuración, el control de volumen en el amplificador principal o preamplificador de su sistema será el control de volumen tanto para su subwoofer como para los altavoces juntos. Si su subwoofer está conectado a las salidas de preamplificador L/R de un receptor, no habrá volumen de subwoofer en ese receptor para configurar antes de configurar el control de ganancia del subwoofer.

"PHASE" (FASE) 0/180: este control se utiliza para hacer coincidir acústicamente la salida del subwoofer con los altavoces principales. Seleccione la posición 0˚ o 180˚ en la que su subwoofer tenga más salida en la posición de escucha.

Off/Auto/On (Apagado/Automático/Encendido): cuando este interruptor está en la posición "AUTO", el subwoofer se encenderá automáticamente cuando detecte una señal. Pasará automáticamente al "modo de espera" después de 15 a 20 minutos sin señal. Cuando el interruptor está en la posición "On" (Encendido), el subwoofer permanecerá encendido hasta que se cambie manualmente a otra configuración. Cuando este interruptor está en la posición "OFF" (Apagado), el subwoofer permanecerá "apagado" hasta que el interruptor se vuelva a colocar manualmente en la posición "AUTO" o "ON".

Power LED indicator (Indicador LED de encendido): ubicado en el deflector frontal, este LED indica el estado de funcionamiento del amplificador incorporado. El LED se iluminará en verde cuando el amplificador esté encendido y reciba una señal. Si el LED está oscuro y no está iluminado, el amplificador está apagado. Para obtener más información sobre los controles mencionados en este manual y sobre la gestión de graves, consulte a su distribuidor o visite www.klipsch.com

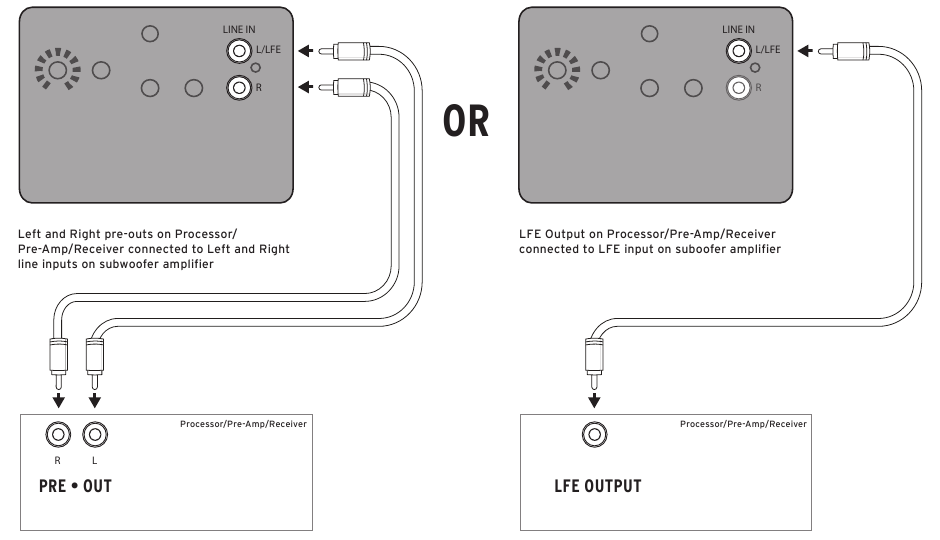

CONEXIONES DE NIVEL DE LÍNEA

FIGURA 2

CUIDADO Y LIMPIEZA

Su subwoofer tiene un acabado de vinilo duradero que solo requiere desempolvar en seco o limpiar con un paño seco. Evite el uso de limpiadores abrasivos o a base de solventes y detergentes fuertes. El accesorio de cepillo de su aspiradora debe eliminar cualquier polvo del gabinete de su subwoofer.

REGISTRO DEL PRODUCTO

Registre su producto en línea en www.klipsch.com/register

• Manténgase al día sobre nuevos productos y promociones.
• Su información personal nunca será revendida.
• Esta información de registro no se utiliza para fines de garantía.

Conserve su recibo para los reclamos de garantía.
