Klipsch RP-1000SW, RP-1200SW, RP-1400SW, RP-1600SW - Manual del Subwoofer
Introducción
FUERTE Y ORGULLOSO DESDE 1946
En 1946, Paul W. Klipsch revolucionó la industria del audio al crear nuestra tecnología de bocina patentada y los principios acústicos que son la fuerza impulsora detrás de nuestro aclamado sonido característico. Hoy, nos mantenemos fieles a la visión de PWK y empaquetamos la mejor parte de un siglo de sudor e ingenio en cada producto que fabricamos. Estos altavoces son el resultado de nuestra obsesión por esa perfección auditiva.
Experimente el poder, el detalle y la emoción de Klipsch.
Somos los Guardianes del Sonido®.

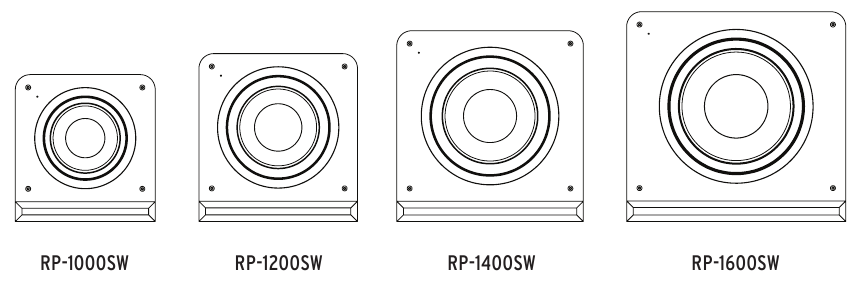

SUBWOOFERS REFERENCE PREMIERE
INSPECCIÓN
¡Queremos que su nuevo sistema de altavoces se vea tan bien como cuando salió de fábrica! Por favor, revise rápidamente si hay algún daño de transporte. Desembale cuidadosamente su nuevo sistema de altavoces y verifique los componentes con la lista de empaque. En circunstancias extremas, los artículos pueden haber resultado dañados durante el transporte. Si se descubre algún daño, notifique al servicio de entrega y al distribuidor donde se compró el sistema. Haga una solicitud de inspección y siga sus instrucciones para la evaluación. Asegúrese de conservar la caja de envío original del producto.
POSICIONAMIENTO DE SU SUBWOOFER REFERENCE PREMIERE
Los subwoofers Klipsch están diseñados para reproducir graves profundos y ofrecer el impacto que da vida a sus películas y música. Para un rendimiento óptimo, coloque su subwoofer en una esquina de la habitación en la misma pared que sus altavoces de canal frontal (consulte la Figura 1). Tenga en cuenta que la ubicación de la habitación puede tener un efecto dramático en el rendimiento de su subwoofer. La colocación en las esquinas, como se sugiere anteriormente, aumentará la cantidad de salida de graves, mientras que la colocación del subwoofer a lo largo del centro de una pared o en la habitación disminuirá la cantidad de salida de graves. Experimente con varias opciones de ubicación y configuraciones de control diferentes para encontrar la que mejor se adapte a su habitación y gusto en particular. Al elegir la ubicación de su subwoofer, tenga en cuenta que deberá conectar el amplificador incorporado del subwoofer a una toma de corriente alterna.

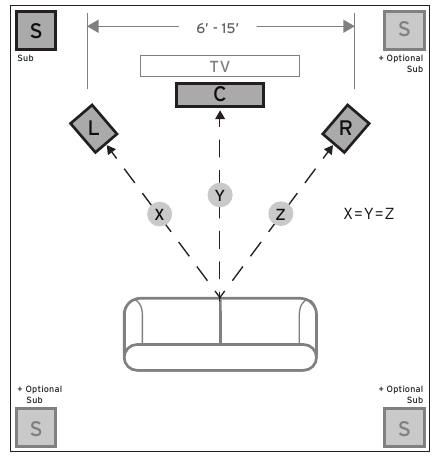

FIGURA 1
COLOCACIÓN DE LOS ALTAVOCES EN EL ÁREA DE AUDICIÓN
CONEXIONES Y CONTROLES
Asegúrese de que el subwoofer esté desenchufado de la toma de corriente alterna antes de realizar cualquier conexión.
Conexión "LINE IN" (Entrada de línea)
La mayoría de los receptores de sonido envolvente (y preamplificadores) actuales tienen una salida de subwoofer de nivel de línea etiquetada como Subwoofer Pre Out, Sub Out, SW Out, etc. Si tiene esta salida, conecte un extremo de un cable de subwoofer a ella y conecte el otro extremo del cable a la entrada de línea del subwoofer etiquetada como L/LFE. Esta conexión permite que el subwoofer funcione tanto con música como con películas de sonido envolvente (consulte el manual de su receptor). En ausencia de una salida de subwoofer en su receptor, como una conexión alternativa, puede conectar las salidas de preamplificador de canal izquierdo y derecho de su receptor (si se proporcionan) a las entradas L/LFE y R en el subwoofer.
Conexión de puerto WA-2
Para la conectividad inalámbrica de su nuevo subwoofer Klipsch Reference Premiere, está disponible el kit de subwoofer inalámbrico WA-2 opcional. El WA-2 solo funcionará con subwoofers de las marcas Klipsch, Energy, Mirage y Jamo seleccionados que tengan una entrada de "WA Port" (Puerto WA). El WA-2 es un producto de 2.4 GHz diseñado para transmitir de forma inalámbrica una señal hasta un radio de 50 pies. Consulte klipsch.com para obtener más detalles.
Level (Nivel)
Si su subwoofer está conectado a una salida de subwoofer de un receptor de sonido envolvente, primero configure el control de nivel de volumen del subwoofer en el receptor en la posición "half way" (a la mitad) o "0 dB". Luego, aumente el volumen (o ganancia) del subwoofer hasta que el nivel de volumen del subwoofer coincida con la salida de sus altavoces principales. Una vez que se complete esta configuración, el control de volumen en el amplificador principal o preamplificador de su sistema será el control de volumen tanto para su subwoofer como para los altavoces juntos. Si su subwoofer está conectado a las salidas de preamplificador L/R de un receptor, no habrá volumen de subwoofer en ese receptor para configurar antes de configurar el control de ganancia del subwoofer.
Control "LOWPASS" (Paso bajo)
El punto de cruce elegido determina dónde se "entregan" las frecuencias de graves bajos de los altavoces al subwoofer. Si configura el punto de cruce en el receptor, gire la perilla del filtro de paso bajo en el subwoofer hasta el punto más alejado a la derecha (160 Hz). Configure el punto de cruce según el tamaño de los altavoces principales izquierdo/derecho que esté utilizando en el sistema. Como regla general, para los altavoces de suelo más grandes, configure el punto de cruce entre 50 Hz y 90 Hz. Si utiliza altavoces de estantería pequeños o "satélite" para los principales, configure el punto de cruce entre 90 Hz y 150 Hz. Cuanto más pequeño sea el altavoz, mayor será la configuración hasta que las frecuencias de graves se mezclen bien entre los altavoces y su subwoofer una vez que su sistema esté completamente conectado. Si su receptor no tiene una configuración de punto de cruce, configure el filtro de paso bajo en el subwoofer en su lugar dentro de las mismas configuraciones recomendadas (consulte el manual del receptor para obtener información adicional sobre la configuración de los altavoces).
"PHASE" (FASE) 0/180
Este control se utiliza para hacer coincidir acústicamente la salida del subwoofer con sus altavoces principales. Seleccione la posición, ya sea 0° o 180°, en la que su subwoofer tenga más salida en la posición de escucha.
"POWER" (ENERGÍA) AUTO/ON/OFF (AUTOMÁTICO/ENCENDIDO/APAGADO)
Cuando este interruptor está en la posición "ON/AUTO/STANDBY" (ENCENDIDO/AUTOMÁTICO/EN ESPERA), el subwoofer se encenderá automáticamente ("on" (encendido)) cuando detecte una señal. Pasará automáticamente al "standby mode" (modo de espera) después de 15 a 20 minutos sin señal. Cuando este interruptor está en la posición "OFF" (APAGADO), el subwoofer permanecerá "off" (apagado) hasta que el interruptor se vuelva a girar manualmente a la posición "ON/AUTO/STANDBY" (ENCENDIDO/AUTOMÁTICO/EN ESPERA).
Power LED indicator (Indicador LED de encendido)
Ubicado en el deflector frontal, este LED indica el estado de funcionamiento del amplificador incorporado. El LED se iluminará en verde cuando el amplificador esté encendido y reciba una señal. Si el LED está oscuro y no está iluminado, el amplificador está apagado. Para obtener más información sobre los controles mencionados en este manual y sobre la gestión de graves, consulte a su distribuidor o visite www.klipsch.com
FIGURA 2
CONEXIÓN DEL SUBWOOFER RP-1000SW, RP-1200SW, RP-1400SW Y RP-1600SW

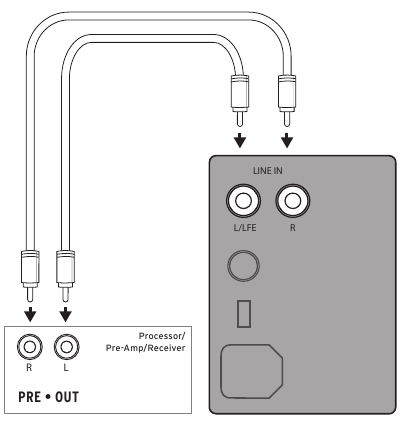

Salidas pre-out izquierda y derecha en el procesador/preamplificador/receptor conectadas a las entradas de línea izquierda y derecha en el amplificador del subwoofer
O

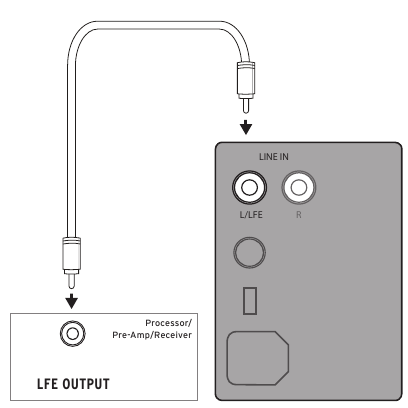

Salida LFE en el procesador/preamplificador/receptor conectada a la entrada LFE en el amplificador del subwoofer
CUIDADO Y LIMPIEZA
Su subwoofer tiene un acabado de vinilo duradero que solo debe requerir desempolvado en seco o limpieza con un paño seco. Evite el uso de limpiadores abrasivos o a base de solventes y detergentes fuertes. El accesorio de cepillo de su aspiradora debe eliminar cualquier polvo del gabinete de su subwoofer.
REGISTRO DEL PRODUCTO
Registre su producto en línea en www.klipsch.com/register
- Manténgase al día sobre nuevos productos y promociones.
- Su información personal nunca será revendida.
- Esta información de registro no se utiliza para fines de garantía.
Conserve su recibo para los reclamos de garantía.
