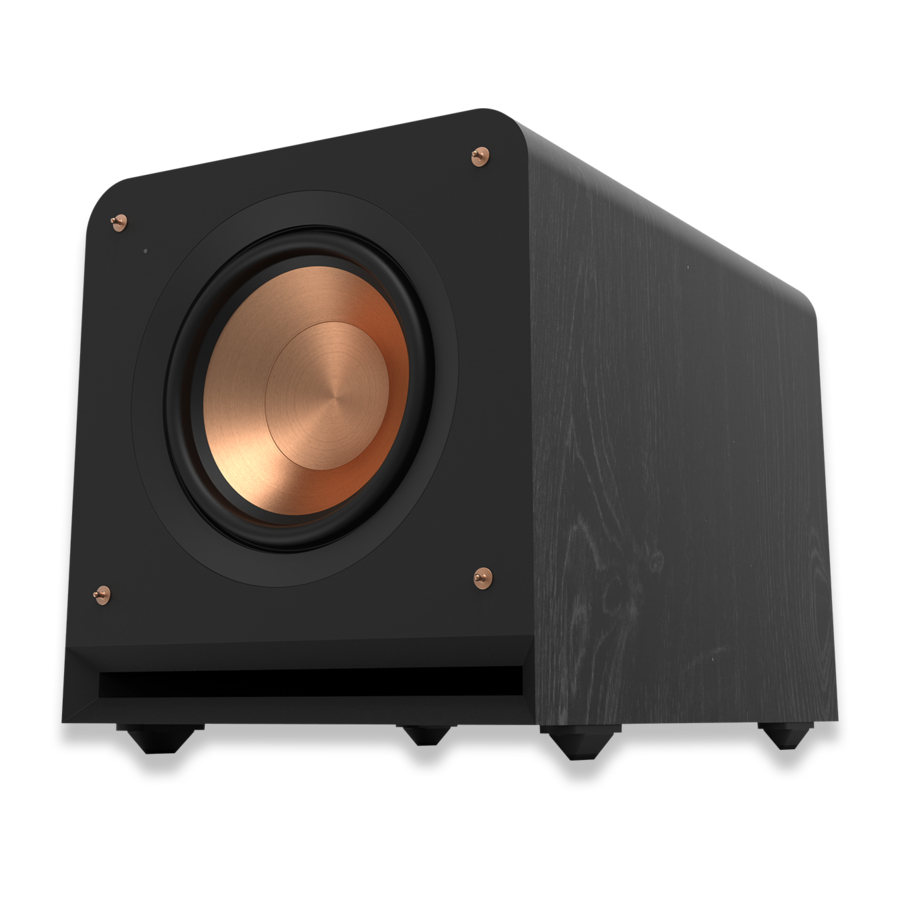

Klipsch RP-1000SW, RP-1200SW, RP-1400SW, RP-1600SW - Subwoofer Kullanım Kılavuzu
Giriş
1946'DAN BERİ YÜKSEK SESLE VE GURURLA
1946'da Paul W. Klipsch, tescilli korna teknolojimizi ve son derece beğenilen imza sesimizin arkasındaki itici güç olan akustik prensipleri yaratarak ses endüstrisinde devrim yarattı. Bugün, PWK'nın vizyonuna sadık kalmaya devam ediyoruz ve bir asırlık ter ve dehanın daha iyi bir bölümünü yaptığımız her ürüne sığdırıyoruz. Bu hoparlörler, işitsel mükemmelliğe olan tutkumuzun bir sonucudur.
Klipsch'in gücünü, detayını ve duygusunu deneyimleyin.
Biz Sesin Koruyucularıyız®.
REFERENCE PREMIERE SUBWOOFER'LAR
İNCELEME
Yeni hoparlör sisteminizin fabrikadan çıktığı kadar iyi görünmesini istiyoruz! Lütfen herhangi bir nakliye hasarı olup olmadığını derhal kontrol edin. Yeni hoparlör sisteminizi dikkatlice ambalajından çıkarın ve bileşenleri ambalaj listesine göre doğrulayın. Aşırı durumlarda, öğeler nakliye sırasında hasar görmüş olabilir. Herhangi bir hasar tespit edilirse, teslimat hizmetini ve sistemin satın alındığı bayiyi bilgilendirin. İnceleme talebinde bulunun ve değerlendirme için talimatlarını izleyin. Ürünün orijinal nakliye kartonunu sakladığınızdan emin olun.
REFERENCE PREMIERE SUBWOOFER'INIZIN KONUMLANDIRILMASI
Klipsch aktif subwoofer'lar, derin bas üretmek ve filmlerinizi ve müziğinizi canlandıran etkiyi sağlamak için tasarlanmıştır. Optimum performans için, subwoofer'ınızı odanın bir köşesine, ön kanal hoparlörlerinizle aynı duvara yerleştirin (bkz. Şekil 1). Oda yerleşiminin, aktif subwoofer'ınızın performansı üzerinde önemli bir etkisi olabileceğini lütfen unutmayın. Yukarıda önerildiği gibi köşe yerleşimi, bas çıkış miktarını artırırken, subwoofer'ı bir duvarın ortasına veya odanın dışına yerleştirmek bas çıkış miktarını azaltacaktır. Belirli odanıza ve zevkinize en uygun olanı bulmak için bir dizi farklı yerleşim seçeneği ve kontrol ayarıyla denemeler yapın. Subwoofer'ınızın konumunu seçerken, subwoofer'ın yerleşik amplifikatörünü bir AC güç prizine bağlamanız gerekeceğini unutmayın.
ŞEKİL 1
DİNLEME ALANINDA HOPARLÖR YERLEŞİMİ
BAĞLANTILAR VE KONTROLLER
Herhangi bir bağlantı yapmadan önce subwoofer'ın AC duvar prizinden çıkarıldığından emin olun.
"LINE IN" (HAT GİRİŞİ) Bağlantısı
Günümüzün surround alıcılarının (ve ön amplifikatörlerinin) çoğunda Subwoofer Pre Out, Sub Out, SW Out vb. etiketli bir hat seviyesi subwoofer çıkışı bulunur. Bu çıkışa sahipseniz, bir subwoofer kablosunun bir ucunu ona bağlayın ve kablonun diğer ucunu L/LFE etiketli subwoofer hat girişine bağlayın. Bu bağlantı, subwoofer'ın hem müzik hem de surround sesli filmlerle çalışmasını sağlar (alıcı kılavuzunuza bakın). Alıcınızda bir subwoofer çıkışı yoksa, alternatif bir bağlantı olarak, alıcınızdan (sağlanmışsa) Sol ve Sağ kanal Ön Amplifikatör Çıkışlarını subwoofer üzerindeki L/LFE ve R girişlerine bağlayabilirsiniz.
WA-2 Port Bağlantısı
Yeni Klipsch Reference Premiere subwoofer'ınızın kablosuz bağlantısı için, isteğe bağlı WA-2 Kablosuz subwoofer kiti mevcuttur. WA-2, yalnızca bir "WA Port" (WA Bağlantı Noktası) girişine sahip belirli Klipsch, Energy, Mirage ve Jamo marka subwoofer'larla çalışacaktır. WA-2, 50 fit yarıçapına kadar bir sinyali kablosuz olarak iletmek için tasarlanmış 2,4 GHz'lik bir üründür. Daha fazla ayrıntı için klipsch.com adresine bakın.
Level (Seviye)
Subwoofer'ınız bir surround alıcının Subwoofer Çıkışına bağlıysa, önce alıcıdaki subwoofer ses seviyesi kontrolünü "yarı yol" veya "0 dB" konumuna ayarlayın. Ardından, subwoofer'ın ses seviyesi ana hoparlörlerinizin çıkışıyla eşleşene kadar subwoofer'ın sesini (veya kazancını) artırın. Bu kurulum tamamlandıktan sonra, sisteminizin ana amplifikatöründeki veya ön amplifikatöründeki ses seviyesi kontrolü, hem subwoofer'ınız hem de hoparlörleriniz için birlikte ses seviyesi kontrolü olacaktır. Subwoofer'ınız bir alıcının L/R Ön Amplifikatör Çıkışlarına bağlıysa, subwoofer'ın kazanç kontrolünü ayarlamadan önce ayarlanacak alıcıda bir subwoofer sesi olmayacaktır.
"LOWPASS" (ALÇAK GEÇİREN) Kontrolü
Seçilen geçiş noktası, düşük bas frekanslarının hoparlörlerden subwoofer'a "devredildiği" yeri belirler. Geçiş noktasını alıcıda ayarlıyorsanız, subwoofer üzerindeki Alçak Geçiren Filtre düğmesini en sağ noktaya (160Hz) çevirin. Geçiş noktasını, sistemde kullandığınız ana sol/sağ hoparlörlerin boyutuna göre ayarlayın. Genel bir kural olarak, daha büyük, zemin tipi hoparlörler için geçiş noktasını 50Hz-90Hz arasına ayarlayın. Ana hoparlörler için küçük kitaplık veya "uydu" hoparlörler kullanılıyorsa, geçiş noktasını 90Hz-150Hz arasına ayarlayın. Hoparlör ne kadar küçükse, sisteminiz tamamen bağlandıktan sonra bas frekansları hoparlörler ve subwoofer'ınız arasında iyi bir şekilde karışana kadar ayar o kadar yüksek olur. Alıcınızda bir geçiş noktası ayarı yoksa, bunun yerine subwoofer üzerindeki Alçak Geçiren Filtreyi aynı önerilen ayarlar içinde ayarlayın (ek hoparlör kurulum bilgileri için alıcı kılavuzuna bakın).
"PHASE" (FAZ) 0/180
Bu kontrol, subwoofer'ın çıkışını ana hoparlörlerinizle akustik olarak eşleştirmek için kullanılır. Subwoofer'ınızın dinleme konumunda daha fazla çıkışa sahip olduğu 0° veya 180° konumunu seçin.
"POWER" (GÜÇ) AUTO/ON/OFF (OTOMATİK/AÇIK/KAPALI)
Bu anahtar "ON/AUTO/STANDBY" (AÇIK/OTOMATİK/BEKLEME) konumundayken, subwoofer bir sinyal algıladığında otomatik olarak "açılır". Sinyal olmadığında 15-20 dakika sonra otomatik olarak "bekleme moduna" geçer. Bu anahtar "OFF" (KAPALI) konumundayken, anahtar manuel olarak "ON/AUTO/STANDBY" (AÇIK/OTOMATİK/BEKLEME) konumuna geri çevrilene kadar subwoofer "kapalı" kalır.
Power LED indicator (Güç LED göstergesi)
Ön bölmede bulunan bu LED, yerleşik amplifikatörün çalışma durumunu gösterir. Amplifikatör açıkken ve bir sinyal alırken LED yeşil renkte yanacaktır. LED karanlık ve yanmıyorsa, amplifikatör kapalıdır. Bu kılavuzda bahsedilen kontroller ve bas yönetimi hakkında daha fazla bilgi için bayinize danışın veya www.klipsch.com adresini ziyaret edin
ŞEKİL 2
RP-1000SW, RP-1200SW, RP-1400SW VE RP-1600SW SUBWOOFER BAĞLANTISI
İşlemci/Ön Amplifikatör/Alıcı üzerindeki Sol ve Sağ ön çıkışları, subwoofer amplifikatörü üzerindeki Sol ve Sağ hat girişlerine bağlanır
VEYA
İşlemci/Ön Amplifikatör/Alıcı üzerindeki LFE Çıkışı, subwoofer amplifikatörü üzerindeki LFE girişine bağlanır
BAKIM VE TEMİZLİK
Subwoofer'ınız, yalnızca kuru toz alma veya kuru bir bezle temizleme gerektiren dayanıklı bir vinil yüzeye sahiptir. Aşındırıcı veya solvent bazlı temizleyiciler ve sert deterjanlar kullanmaktan kaçının. Elektrikli süpürgenizin fırça başlığı, subwoofer muhafazanızdaki tüm tozları temizlemelidir.
ÜRÜN KAYDI
Ürününüzü www.klipsch.com/register adresinden çevrimiçi olarak kaydedin
- Yeni ürünler ve promosyonlar hakkında güncel kalın.
- Kişisel bilgileriniz asla yeniden satılmayacaktır.
- Bu kayıt bilgileri garanti amaçları için kullanılmaz.
Garanti talepleri için lütfen fişinizi saklayın.
