Klipsch R-10SW, R-12SW - Subwoofer Kullanım Kılavuzu

İçerikler

1 REFERANS
2 CİHAZINIZ
3 İNCELEME
4 CİHAZLARINIZIN KONUMLANDIRILMASI
5 BAĞLANTILAR VE KONTROLLER
6 BAKIM VE TEMİZLİK
7 ÜRÜN KAYDI
8 Referanslar
9 Kılavuzu indir
10 Diğer Dillerde

REFERANS

standart, ölçüt, karşılaştırma için kullanılan nokta
efsanenin vücut bulmuş hali

1946'DAN BERİ YÜKSEK SESLE VE GURURLA
1946'da Paul W. Klipsch, tescilli korna teknolojimizi ve çok beğenilen imza sesimizin arkasındaki itici güç olan akustik prensipleri yaratarak ses endüstrisinde devrim yarattı.
Bugün, PWK'nin vizyonuna sadık kalmaya devam ediyoruz ve bir asırlık ter ve dehanın daha iyi bir bölümünü yaptığımız her ürüne sığdırıyoruz. Bu hoparlörler, işitsel mükemmelliğe olan tutkumuzun bir sonucudur.
Klipsch Reference'ın gücünü, detayını ve duygusunu deneyimleyin. Biz Sesin Koruyucularıyız.

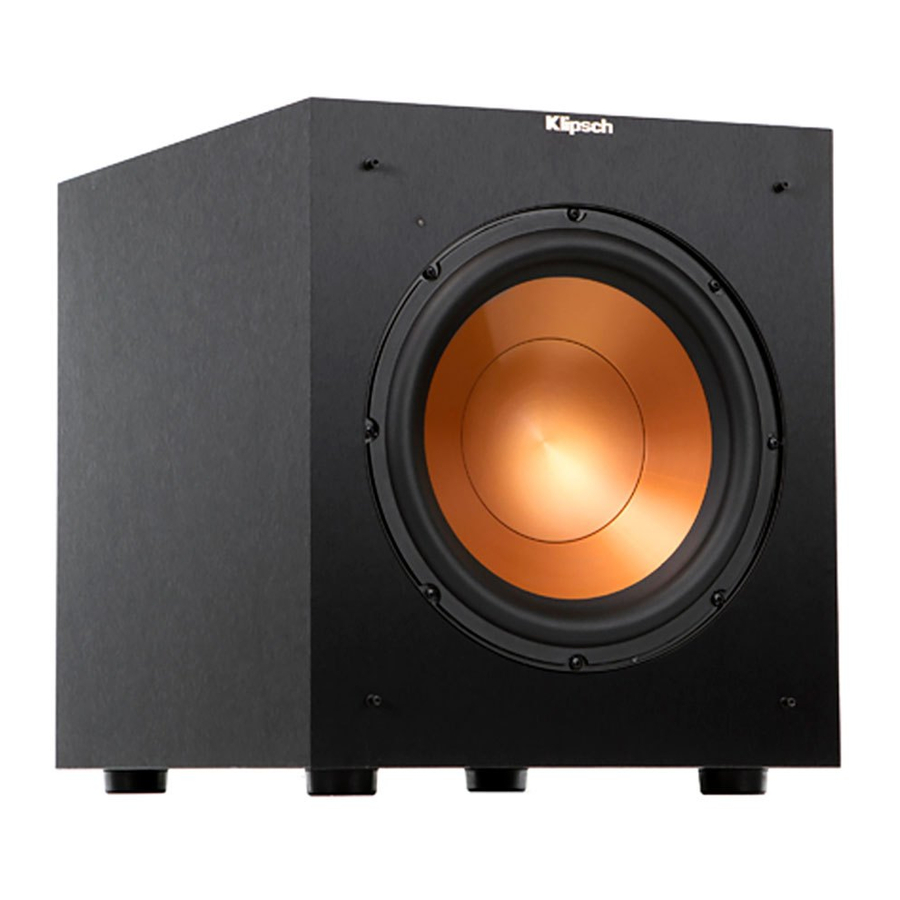

CİHAZINIZ

İNCELEME

Yeni hoparlör sisteminizin, nakliye sırasında hasar görmeden çıktığı kadar iyi görünmesini istiyoruz. Herhangi bir hasar tespit edilirse, teslimat fabrikasına haber verin! Lütfen herhangi bir nakliye hasarı olup olmadığını derhal kontrol edin. Yeni hoparlör sisteminizi dikkatlice servis edin ve sistemin satın alındığı bayiye başvurun. Bir talepte bulunun, ambalaj listesine göre bileşenleri doğrulayın. İnceleme talebinde bulunun ve değerlendirme için talimatlarını izleyin. Ürünün orijinal nakliye kartonunu sakladığınızdan emin olun.

CİHAZLARINIZIN KONUMLANDIRILMASI

Klipsch aktif subwoofer'lar, derin basları yeniden üretmek ve filmlerinizi ve müziğinizi canlandıran etkiyi sağlamak için tasarlanmıştır. Optimum performans için, subwoofer'ınızı odanın bir köşesine, ön kanal hoparlörlerinizle aynı duvara yerleştirin (aşağıdaki şekle bakın). Oda yerleşiminin, aktif subwoofer'ınızın performansı üzerinde önemli bir etkisi olabileceğini lütfen unutmayın. Yukarıda önerildiği gibi köşe yerleşimi, bas çıkış miktarını artırırken, subwoofer'ı bir duvarın ortasına veya odanın dışına yerleştirmek bas çıkış miktarını azaltacaktır. Belirli odanıza ve zevkinize en uygun olanı bulmak için bir dizi farklı yerleşim seçeneği ve kontrol ayarıyla denemeler yapın. Subwoofer'ınızın konumunu seçerken, subwoofer'ın yerleşik amplifikatörünü bir AC güç prizine bağlamanız gerekeceğini unutmayın.

DİNLEME ALANINDA HOPARLÖR YERLEŞİMİ

BAĞLANTILAR VE KONTROLLER

Herhangi bir bağlantı yapmadan önce subwoofer'ın AC duvar prizinden çıkarıldığından emin olun.

"LINE IN" (HAT GİRİŞİ) Bağlantısı - Günümüzün surround alıcılarının (ve ön amplifikatörlerinin) çoğunda Subwoofer Pre Out, Sub Out, SW Out vb. etiketli bir hat seviyesi subwoofer çıkışı bulunur. Bu çıkışa sahipseniz, bir subwoofer kablosunun bir ucunu ona bağlayın ve kablonun diğer ucunu subwoofer hat girişine LEFT/LFE (SOL/LFE) olarak etiketlenmiş şekilde bağlayın. Bu bağlantı, subwoofer'ın hem müzik hem de surround sesli filmlerle çalışmasını sağlar (alıcı kılavuzunuza bakın). Alıcınızda bir subwoofer çıkışı yoksa, alternatif bir bağlantı olarak, alıcınızdan (sağlanmışsa) Sol ve Sağ kanal Ön Amplifikatör Çıkışlarını subwoofer üzerindeki Sol/LFE ve Sağ girişine bağlayabilirsiniz.

"LOWPASS" (ALÇAK GEÇİREN) Kontrolü - Seçilen geçiş noktası, düşük bas frekanslarının hoparlörlerden subwoofer'a "devredildiği" yeri belirler. Geçiş noktasını alıcıda ayarlıyorsanız, subwoofer üzerindeki Lowpass Filter (Alçak Geçiren Filtre) düğmesini en sağ noktaya (160Hz) çevirin. Geçiş noktasını, sistemde kullandığınız ana sol/sağ hoparlörlerin boyutuna göre ayarlayın. Genel bir kural olarak, daha büyük, zeminde duran hoparlörler için geçiş noktasını 50Hz-90Hz arasına ayarlayın. Ana hoparlörler için küçük kitaplık veya "uydu" hoparlörler kullanıyorsanız, geçiş noktasını 90Hz-150Hz arasına ayarlayın. Hoparlör ne kadar küçükse, sisteminiz tamamen bağlandıktan sonra bas frekansları hoparlörler ve subwoofer'ınız arasında iyi bir şekilde karışana kadar ayar o kadar yüksek olur. Alıcınızda bir geçiş noktası ayarı yoksa, bunun yerine subwoofer üzerindeki Lowpass Filter'ı aynı önerilen ayarlar içinde ayarlayın (ek hoparlör kurulum bilgileri için alıcı kılavuzuna bakın).

Seviye - Subwoofer'ınız bir surround alıcının Subwoofer Çıkışına bağlıysa, önce alıcıdaki subwoofer ses seviyesi kontrolünü "orta nokta" veya "0 dB" konumuna ayarlayın. Ardından, subwoofer'ın ses seviyesi ana hoparlörlerinizin çıkışıyla eşleşene kadar subwoofer'ın sesini (veya kazancını) artırın. Bu kurulum tamamlandıktan sonra, sisteminizin ana amplifikatörü veya ön amplifikatörü üzerindeki ses kontrolü, hem subwoofer'ınız hem de hoparlörleriniz için birlikte ses kontrolü olacaktır. Subwoofer'ınız bir alıcının L/R PreAmp Çıkışlarına bağlıysa, subwoofer'ın kazanç kontrolünü ayarlamadan önce ayarlanacak alıcıda bir subwoofer sesi olmayacaktır.

"PHASE" (FAZ) 0/180 – Bu kontrol, subwoofer'ın çıkışını ana hoparlörlerinizle akustik olarak eşleştirmek için kullanılır. Subwoofer'ınızın dinleme konumunda daha fazla çıkışa sahip olduğu 0˚ veya 180˚ konumunu seçin.

Off/Auto/On (Kapalı/Otomatik/Açık) – Bu anahtar "ON/AUTO" (AÇIK/OTOMATİK) konumundayken, subwoofer bir sinyal algıladığında otomatik olarak "açılır". Sinyal olmadığında 15-20 dakika sonra otomatik olarak "bekleme moduna" geçer. Bu anahtar "OFF" (KAPALI) konumundayken, anahtar manuel olarak "ON/AUTO" (AÇIK/OTOMATİK) konumuna geri çevrilene kadar subwoofer "kapalı" kalır.

Güç LED göstergesi - Ön bölmede bulunan bu LED, yerleşik amplifikatörün çalışma durumunu gösterir. Amplifikatör açıkken ve bir sinyal alırken LED yeşil yanacaktır. LED karanlık ve yanmıyorsa, amplifikatör kapalıdır. Bu kılavuzda bahsedilen kontroller ve bas yönetimi hakkında daha fazla bilgi için, bayinize danışın veya www.klipsch.com adresini ziyaret edin.

HAT SEVİYESİ BAĞLANTILARI

İşlemci/Ön Amplifikatör/Alıcı üzerindeki Sol ve Sağ ön çıkışlar, subwoofer amplifikatörü üzerindeki Sol ve Sağ hat girişlerine bağlanır

İşlemci/Ön Amplifikatör/Alıcı üzerindeki LFE Çıkışı, subwoofer amplifikatörü üzerindeki LFE girişine bağlanır

BAKIM VE TEMİZLİK

Subwoofer'ınız, yalnızca kuru toz alma veya kuru bir bezle temizleme gerektiren dayanıklı bir vinil kaplamaya sahiptir. Aşındırıcı veya solvent bazlı temizleyicilerin ve sert deterjanların kullanımından kaçının. Elektrik süpürgenizin fırça başlığı, subwoofer muhafazanızdaki tüm tozları temizlemelidir.
