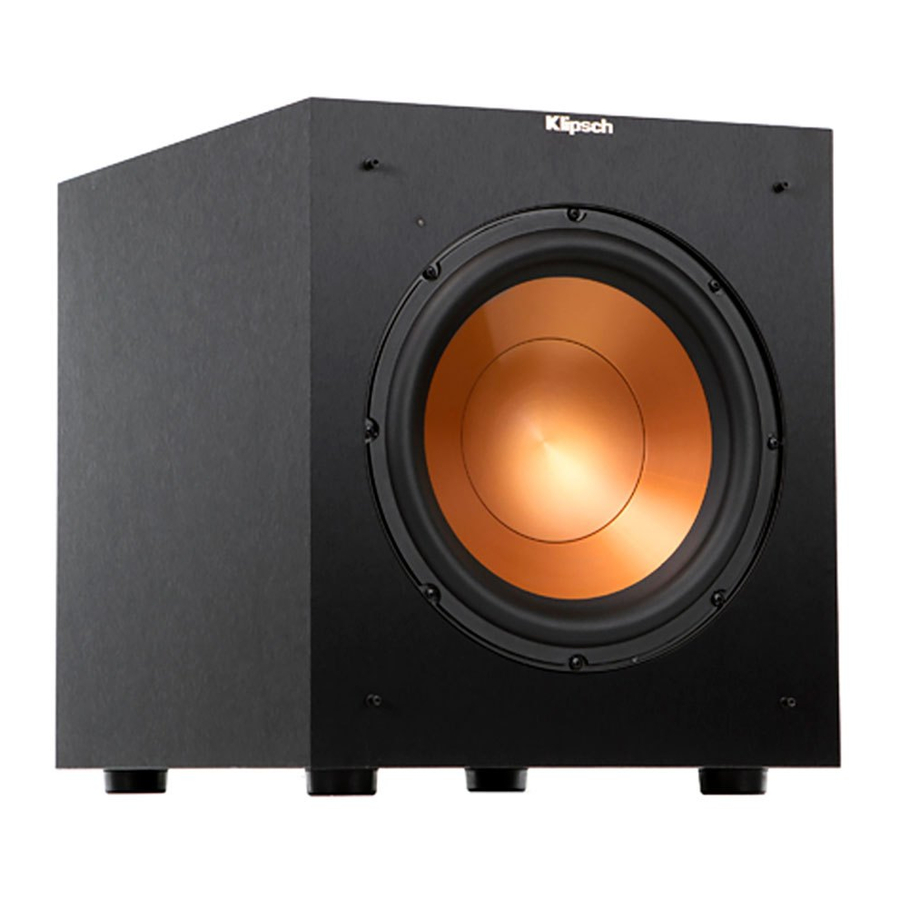

Klipsch R-10SW, R-12SW - Manuale del Subwoofer
REFERENCE
- lo standard, il punto di riferimento, il punto utilizzato per il confronto
- l'incarnazione del leggendario
LOUD AND PROUD SINCE 1946
Nel 1946, Paul W. Klipsch ha rivoluzionato l'industria audio creando la nostra tecnologia a tromba proprietaria e i principi acustici che sono la forza trainante del nostro acclamato suono distintivo.
Oggi, rimaniamo fedeli alla visione di PWK e racchiudiamo la parte migliore di un secolo di sudore e genialità in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra ossessione per quella perfezione uditiva.
Sperimenta la potenza, i dettagli e l'emozione di Klipsch Reference. Siamo i Custodi del Suono
IL TUO DISPOSITIVO
ISPEZIONE
Vogliamo che il tuo nuovo sistema di altoparlanti appaia in buone condizioni come quando ha lasciato la fabbrica! Si prega di verificare tempestivamente eventuali danni da trasporto. In caso di danni, avvisare il corriere e il rivenditore da cui è stato acquistato il sistema. Presentare una richiesta di ispezione e seguire le loro istruzioni per la valutazione. Assicurarsi di disimballare il nuovo sistema di altoparlanti e verificare i componenti rispetto alla lista di imballaggio. In circostanze estreme, gli articoli potrebbero essersi danneggiati durante il trasporto. Conservare l'imballaggio originale del prodotto.
POSIZIONAMENTO DEI DISPOSITIVI
I subwoofer amplificati Klipsch sono progettati per riprodurre bassi profondi e fornire l'impatto che fa rivivere i tuoi film e la tua musica. Per prestazioni ottimali, posiziona il subwoofer in un angolo della stanza sulla stessa parete degli altoparlanti del canale anteriore (fare riferimento alla figura sotto). Si prega di notare che il posizionamento nella stanza può avere un effetto notevole sulle prestazioni del subwoofer amplificato. Il posizionamento angolare, come suggerito sopra, aumenterà la quantità di uscita dei bassi, mentre il posizionamento del subwoofer lungo il centro di una parete o nella stanza diminuirà la quantità di uscita dei bassi. Sperimenta con diverse opzioni di posizionamento e impostazioni di controllo per trovare quella più adatta alla tua stanza e ai tuoi gusti. Quando scegli la posizione del subwoofer, tieni presente che dovrai collegare l'amplificatore integrato del subwoofer a una presa di corrente CA.
POSIZIONAMENTO DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO
CONNESSIONI E CONTROLLI
Assicurarsi che il subwoofer sia scollegato dalla presa a muro CA prima di effettuare qualsiasi collegamento.
Connessione "LINE IN" (ingresso di linea) - La maggior parte dei ricevitori surround (e preamplificatori) di oggi hanno un'uscita subwoofer a livello di linea etichettata Subwoofer Pre Out, Sub Out, SW Out, ecc. Se si dispone di questa uscita, collegare un'estremità di un cavo subwoofer ad essa e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer etichettato LEFT/LFE. Questa connessione consente al subwoofer di funzionare sia con la musica che con i film in surround (fare riferimento al manuale del ricevitore). In assenza di un'uscita subwoofer sul ricevitore, come collegamento alternativo, è possibile collegare le uscite Pre-Amp del canale sinistro e destro dal ricevitore (se fornite) all'ingresso sinistro/LFE e destro sul subwoofer.
Controllo "LOWPASS" (passa-basso) - Il punto di crossover scelto determina dove le basse frequenze dei bassi vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, ruotare la manopola del filtro passa-basso sul subwoofer fino al punto più a destra (160Hz). Impostare il punto di crossover in base alle dimensioni degli altoparlanti principali sinistro/destro utilizzati nel sistema. Come regola generale, per gli altoparlanti da pavimento più grandi, impostare il punto di crossover tra 50Hz-90Hz. Se si utilizzano piccoli altoparlanti da scaffale o "satellite" per i principali, impostare il punto di crossover tra 90Hz-150Hz. Più piccolo è l'altoparlante, più alta è l'impostazione fino a quando le frequenze dei bassi non si fondono bene tra gli altoparlanti e il subwoofer una volta che il sistema è completamente collegato. Se il ricevitore non dispone di un'impostazione del punto di crossover, impostare invece il filtro passa-basso sul subwoofer all'interno delle stesse impostazioni consigliate (consultare il manuale del ricevitore per ulteriori informazioni sulla configurazione degli altoparlanti).
Level (livello) - Se il subwoofer è collegato a un'uscita subwoofer di un ricevitore surround, impostare prima il controllo del livello del volume del subwoofer nel ricevitore sulla posizione "a metà" o "0 dB". Quindi aumentare il volume (o il guadagno) del subwoofer fino a quando il livello del volume del subwoofer corrisponde all'uscita degli altoparlanti principali. Dopo aver completato questa configurazione, il controllo del volume sull'amplificatore principale o sul preamplificatore del sistema sarà il controllo del volume sia per il subwoofer che per gli altoparlanti insieme. Se il subwoofer è collegato alle uscite PreAmp L/R di un ricevitore, non ci sarà alcun volume del subwoofer in quel ricevitore da impostare prima di impostare il controllo del guadagno del subwoofer.
"PHASE" (fase) 0/180 – Questo controllo viene utilizzato per abbinare acusticamente l'uscita del subwoofer agli altoparlanti principali. Selezionare la posizione 0˚ o 180˚ in cui il subwoofer ha più uscita nella posizione di ascolto.
Off/Auto/On (spento/automatico/acceso) – Quando questo interruttore è in posizione "ON/AUTO" (acceso/automatico), il subwoofer si accenderà automaticamente ("on") quando rileva un segnale. Entrerà automaticamente in "standby mode" (modalità standby) dopo 15-20 minuti senza segnale. Quando questo interruttore è in posizione "OFF" (spento), il subwoofer rimarrà "off" (spento) fino a quando l'interruttore non viene riportato manualmente in posizione "ON/ AUTO" (acceso/automatico).
Power LED indicator (indicatore LED di alimentazione) - Situato sul pannello frontale, questo LED indica lo stato operativo dell'amplificatore integrato. Il LED si illuminerà di verde quando l'amplificatore è acceso e riceve un segnale. Se il LED è scuro e non illuminato, l'amplificatore è spento. Per ulteriori informazioni sui controlli menzionati in questo manuale e sulla gestione dei bassi, consultare il rivenditore o visitare il sito www.klipsch.com
CONNESSIONI A LIVELLO DI LINEA
Uscite pre-out sinistra e destra su processore/preamplificatore/ricevitore collegate agli ingressi di linea sinistra e destra sull'amplificatore del subwoofer
Uscita LFE su processore/preamplificatore/ricevitore collegata all'ingresso LFE sull'amplificatore del subwoofer
CURA E PULIZIA
Il subwoofer ha una resistente finitura in vinile che dovrebbe richiedere solo una spolverata a secco o una pulizia con un panno asciutto. Evitare l'uso di detergenti abrasivi o a base di solventi e detergenti aggressivi. L'accessorio a spazzola dell'aspirapolvere dovrebbe rimuovere la polvere dall'involucro del subwoofer.
REGISTRAZIONE DEL PRODOTTO
Registra il tuo prodotto online su www.klipsch.com/register
- Tieniti aggiornato su nuovi prodotti e promozioni.
- Le tue informazioni personali non saranno mai rivendute.
- Queste informazioni di registrazione non vengono utilizzate per scopi di garanzia.
Si prega di conservare la ricevuta per eventuali reclami in garanzia.
