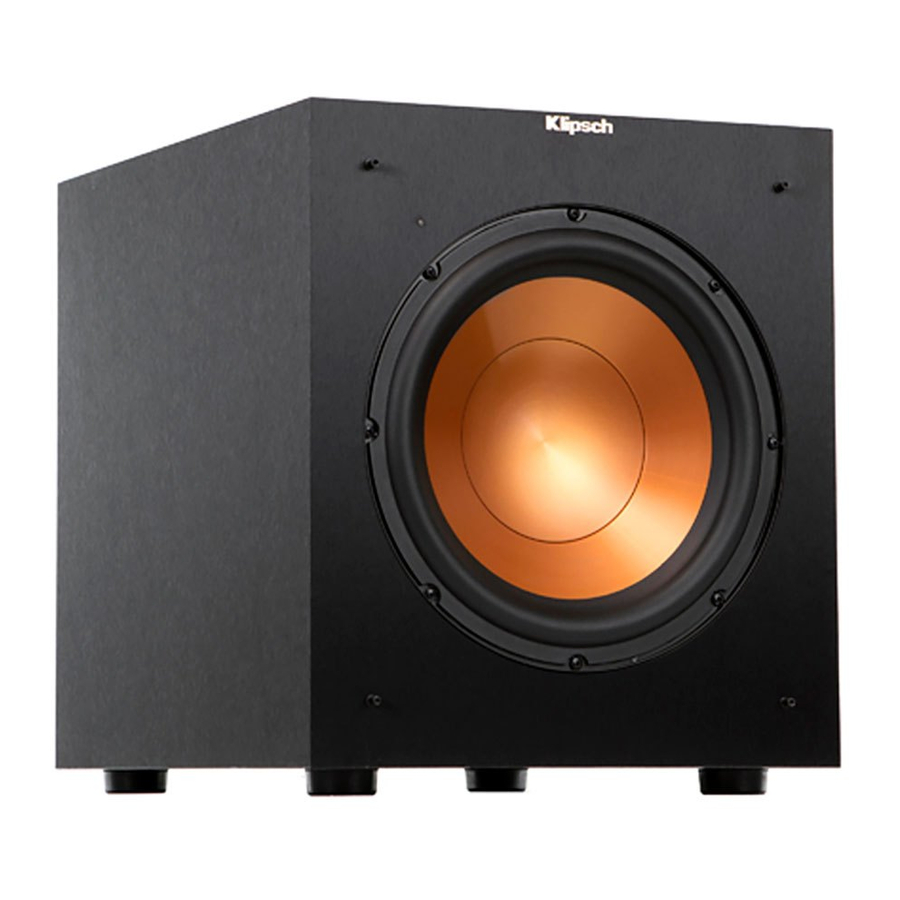

Klipsch R-10SW, R-12SW - Сабвуфер нұсқаулығы
REFERENCE
- стандарт, эталон, салыстыру үшін қолданылатын нүкте
- аңыздың көрінісі
1946 ЖЫЛДАН БЕРІ ҚАТТЫ ЖӘНЕ МӘРТЕБЕЛІ
1946 жылы Пол В. Клипш біздің меншікті мүйіз технологиямызды және біздің жоғары бағаланған қолтаңбалық дыбысымыздың қозғаушы күші болып табылатын акустикалық принциптерді жасау арқылы аудио индустриясында төңкеріс жасады.
Бүгін біз PWK-нің көзқарасына адал болып қала береміз және әрбір өнімімізге ғасырдың жартысынан астам тер мен данышпандықты саламыз. Бұл динамиктер біздің есту жетістігіне деген құмарлығымыздың нәтижесі.
Klipsch Reference-тің күшін, егжей-тегжейін және эмоциясын сезініңіз. Біз дыбыс сақтаушыларымыз
СІЗДІҢ ҚҰРЫЛҒЫҢЫЗ
ТЕКСЕРУ
Біз сіздің жаңа динамик жүйеңіздің тасымалдау кезінде зақымдалғандай жақсы көрінгенін қалаймыз. Егер қандай да бір зақым анықталса, жеткізу зауытына хабарлаңыз! Кез келген транзиттік зақымдануды тез арада тексеріңіз. Жаңа динамик жүйеңізді мұқият ашып, компоненттерді зауыттан шығарған кезде жақсы көрінгенін қалаймыз. Егер қандай да бір зақым анықталса, жеткізу зауытына хабарлаңыз! Кез келген транзиттік зақымдануды тез арада тексеріңіз. Жаңа динамик жүйеңізді мұқият ашып, компоненттерді жеткізу тізіміне сәйкес тексеріңіз. Төтенше жағдайларда заттар зақымдалуы мүмкін. Зақымдалған жағдайда жүйе сатып алынған сервистік және дилерлік орталыққа хабарласыңыз. Тексеру үшін сұраныс жасаңыз және бағалау үшін олардың нұсқауларын орындаңыз. Өнімнің түпнұсқалық жеткізу қорабын сақтауды ұмытпаңыз.
ҚҰРЫЛҒЫЛАРДЫ ОРНАЛАСТЫРУ
Klipsch қуатты сабвуферлері терең басты шығаруға және фильмдер мен музыкаңызды жандандыратын әсерді жеткізуге арналған. Оңтайлы өнімділік үшін сабвуферіңізді бөлменің бұрышына, алдыңғы арна динамиктерімен бір қабырғаға орналастырыңыз. (төмендегі суретті қараңыз). Бөлменің орналасуы қуатты сабвуфердің өнімділігіне үлкен әсер етуі мүмкін екенін ескеріңіз. Жоғарыда ұсынылғандай, бұрышқа орналастыру бас шығысының мөлшерін арттырады, ал сабвуферді қабырғаның ортасына немесе бөлмеге орналастыру бас шығысының мөлшерін азайтады. Нақты бөлмеңізге және талғамыңызға ең жақсы сәйкес келетінін табу үшін әртүрлі орналастыру опцияларымен және басқару параметрлерімен тәжірибе жасаңыз. Сабвуферіңіздің орнын таңдағанда, сабвуфердің кіріктірілген күшейткішін айнымалы ток розеткасына қосу қажет екенін есте сақтаңыз.
ТЫҢДАУ АЙМАҒЫНДА ДИНАМИКТІ ОРНАЛАСТЫРУ
ҚОСЫЛЫМДАР МЕН БАСҚАРУ ЭЛЕМЕНТТЕРІ
Қандай да бір қосылымдарды жасамас бұрын сабвуфердің айнымалы ток розеткасынан ажыратылғанына көз жеткізіңіз.
"LINE IN" (СЫЗЫҚТЫҚ КІРУ) Қосылымы - Қазіргі заманғы қоршаған дыбыс қабылдағыштарының (және алдын ала күшейткіштерінің) көпшілігінде Subwoofer Pre Out, Sub Out, SW Out және т.б. деп белгіленген сызықтық деңгейлі сабвуфер шығысы бар. Егер сізде осы шығыс болса, сабвуфер кабелінің бір ұшын оған қосыңыз, ал кабельдің екінші ұшын LEFT/LFE деп белгіленген сабвуфер сызығының кірісіне қосыңыз. Бұл қосылым сабвуфердің музыкамен де, қоршаған дыбыстық фильмдермен де жұмыс істеуіне мүмкіндік береді (қабылдағыш нұсқаулығын қараңыз). Қабылдағышта сабвуфер шығысы болмаған жағдайда, балама қосылым ретінде қабылдағыштан сол және оң арнаның алдын ала күшейткіш шығыстарын (егер берілген болса) сабвуфердегі сол/LFE және оң кірістерге қосуға болады.
"LOWPASS" (ТӨМЕН ЖИІЛІК) Басқару элементі - Таңдалған кроссовер нүктесі динамиктерден сабвуферге төменгі бас жиіліктерінің қай жерде "берілетінін" анықтайды. Қабылдағышта кроссовер нүктесін орнатсаңыз, сабвуфердегі Lowpass Filter (Төмен жиілікті сүзгі) тұтқасын ең оң жақ нүктеге (160 Гц) бұраңыз. Кроссовер нүктесін жүйеде пайдаланып жатқан негізгі сол/оң динамиктердің өлшеміне байланысты орнатыңыз. Жалпы ереже бойынша, үлкенірек, еденде тұратын динамиктер үшін кроссовер нүктесін 50 Гц-90 Гц аралығында орнатыңыз. Негізгі динамиктер үшін шағын кітап сөресін немесе "серіктік" динамиктерді пайдалансаңыз, кроссовер нүктесін 90 Гц-150 Гц аралығында орнатыңыз. Динамик неғұрлым кіші болса, жүйе толығымен қосылғаннан кейін динамиктер мен сабвуфер арасындағы бас жиіліктері жақсы араласып кеткенше, параметр соғұрлым жоғары болады. Егер сіздің қабылдағышыңызда кроссовер нүктесінің параметрі болмаса, сабвуфердегі Lowpass Filter (Төмен жиілікті сүзгі) параметрін сол ұсынылған параметрлерде орнатыңыз (қосымша динамик орнату ақпараты үшін қабылдағыш нұсқаулығын қараңыз).
Деңгей - Егер сіздің сабвуферіңіз қоршаған дыбыс қабылдағышының сабвуфер шығысына қосылған болса, алдымен қабылдағыштағы сабвуфер дыбыс деңгейін басқару элементін "жарты жолға" немесе "0 дБ" күйіне орнатыңыз. Содан кейін сабвуфердің дыбыс деңгейі негізгі динамиктердің шығысына сәйкес келгенше, сабвуфердің дыбыс деңгейін (немесе күшейтуін) арттырыңыз. Бұл орнату аяқталғаннан кейін жүйеңіздің негізгі күшейткішінің немесе алдын ала күшейткішінің дыбыс деңгейін басқару элементі сабвуфер мен динамиктердің дыбыс деңгейін бірге басқару элементі болады. Егер сіздің сабвуферіңіз қабылдағыштың L/R PreAmp шығыстарына қосылған болса, сабвуфердің күшейтуін орнатпас бұрын сол қабылдағышта орнатуға болатын сабвуфер дыбысы болмайды.
"PHASE" (ФАЗА) 0/180 – Бұл басқару элементі сабвуфердің шығысын негізгі динамиктерге акустикалық түрде сәйкестендіру үшін қолданылады. Сабвуферіңіздің тыңдау орнында көбірек шығысы бар 0˚ немесе 180˚ күйін таңдаңыз.
Off/Auto/On (Өшірулі/Авто/Қосулы) – Бұл қосқыш "ON/AUTO" (ҚОСУЛЫ/АВТО) күйінде болғанда, сабвуфер сигналды сезгенде автоматты түрде "қосылады". Сигнал болмаған кезде 15-20 минуттан кейін автоматты түрде "күту режиміне" өтеді. Бұл қосқыш "OFF" (ӨШІРУЛІ) күйінде болғанда, қосқыш қолмен "ON/AUTO" (ҚОСУЛЫ/АВТО) күйіне қайтарылмайынша, сабвуфер "өшірулі" күйде қалады.
Power LED indicator (Қуат диодты индикаторы) - Алдыңғы панельде орналасқан бұл диод кіріктірілген күшейткіштің жұмыс күйін көрсетеді. Күшейткіш қосылып, сигнал қабылдап жатқанда, диод жасыл түспен жанады. Егер диод қараңғы болып, жанбаса, күшейткіш өшірулі. Осы нұсқаулықта айтылған басқару элементтері және баспен басқару туралы қосымша ақпарат алу үшін дилеріңізге хабарласыңыз немесе www.klipsch.com сайтына кіріңіз
LINE LEVEL ҚОСЫЛЫМДАРЫ
Процессордағы/Алдын ала күшейткіштегі/Қабылдағыштағы сол және оң алдын ала шығыстары сабвуфер күшейткішіндегі сол және оң сызықтық кірістерге қосылған
Процессордағы/Алдын ала күшейткіштегі/Қабылдағыштағы LFE шығысы сабвуфер күшейткішіндегі LFE кірісіне қосылған
КҮТІМ ЖӘНЕ ТАЗАЛАУ
Сіздің сабвуферіңіздің берік винил қабаты бар, ол тек құрғақ шүберекпен шаңын сүртуді немесе тазалауды қажет етеді. Абразивті немесе еріткіш негізіндегі тазалағыштарды және қатал жуғыш заттарды қолданудан аулақ болыңыз. Шаңсорғыштың щетка қондырмасы сабвуфер корпусынан кез келген шаңды кетіруі керек.
ӨНІМДІ ТІРКЕУ
Өніміңізді www.klipsch.com/register сайтында онлайн тіркеңіз
- Жаңа өнімдер мен акциялардан хабардар болыңыз.
- Сіздің жеке ақпаратыңыз ешқашан қайта сатылмайды.
- Бұл тіркеу ақпараты кепілдік мақсаттары үшін пайдаланылмайды.
Кепілдік талаптары үшін түбіртегіңізді сақтаңыз.
